| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8200-0721 |

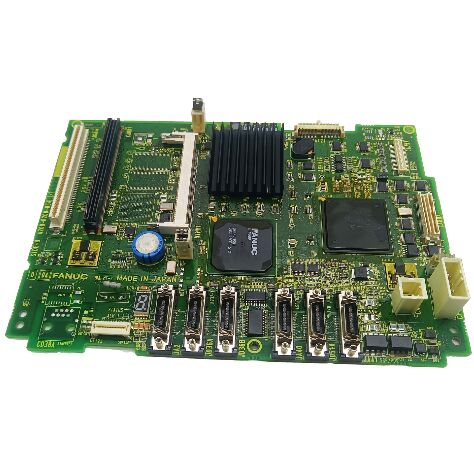

الـA20B-8200-0721هوأساسي A2 التحكم في PCBتستخدم فيFANUC السلسلة 32i النموذج B الأساسيالنظم. يوصف بأنه اللوحة الأساسية وراء لوحة LCD ويتم استخدامه مع معالجها الخاص ، وبطاقة FROM / SRAM ، ولوحة وظائف مزدوجة FSSB / الرسومات.
هذا يضعها مباشرة في قسم التحكم على مستوى المنصة من CNC بدلا من الطبقة التي تظهر فقط أو I / O فقط أو مكبر فقط.
من وجهة نظر الهندسة والصيانة، يجب التعامل مع هذا اللوحة كما لوحة منصة التحكم المركزية بدلا من مجرد لوحة الدوائر الاحتياطية.
إنه جزء من بنية التحكم الأساسية للآلة ويعمل في تركيبة مع وحدات متعددة مثبتة حوله.
ولهذا السبب، يجب أن يركز عمل الاستبدال على استمرارية اللوحة الدقيقة وترتيبات اللوحة المثبتة، وليس على التشابه العائلي فقط.
القوائم أيضا ربط هذه اللوحة مع مجموعات التحكم التي تبدأ معA02B-0328-B50x، وهو مفيد في الخدمة الميدانية عند تحديد حزمة التحكم الأوسع في جميع أنحاء اللوحة.هذا النوع من الإشارات المتقاطعة يساعد على تأكيد أن اللوحة تنتمي إلى نظام أساسي 32i-B قبل اتخاذ أي قرار استبدال.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-8200-0721 |
| المصنع | فانوك |
| نوع المنتج | PCB A2 الرئيسي / لوحة التحكم الرئيسية |
| سلسلة المنتجات | A20B-8200 |
| سياق التحكم | السلسلة 32i النموذج B الأساسي |
| الموقع المثبت | خلف لوحة LCD |
| كومة لوحات ذات صلة | معالج مخصص ، بطاقة FROM / SRAM ، FSSB plug-in / لوحة رسومات مزدوجة الوظيفة |
| مرجع مجموعة التحكم ذات الصلة | A02B-0328-B50x |
| إضافية السوق المدرجة | تصنيف لوحة الإدخال والإخراج في بعض قنوات الأسهم |
هذا اللوح مناسبأنظمة FANUC 32i النموذج B الأساسية CNC مثبتةعندما تستخدم السيطرة القائمة بالفعلA20B-8200-0721الموقع الرئيسي للوحة A2
وهي ذات صلة خاصة في استعادة التحكم ، واستبدال اللوحة الرئيسية ، وعمل الخدمة رفيع المستوى حيث يجب أن تظل منصة التحكم الأصلية دون تغيير.
كما أنها جزء خدمة عملي في الحالات التي تبقى فيها السيطرة الكاملة سليمة إلى حد كبير ولكن لوحة A2 الرئيسية قد فشلت أو أصبحت غير مستقرة.
نظرًا لأنه يجلس خلف شاشة LCD ويعمل جنبًا إلى جنب مع وحدات متعددة مثبتة ، فمن المناسب أن ينظر إليه على أنه لوحة تجميع للقاعدة التحكمية بدلاً من شاشة PCB عامة مستقلة.
عند اختيارA20B-8200-0721، أولا تأكيد علامة لوحة مباشرة على الأجهزة المثبتة32i النموذج B الأساسيالتكوين
على أجهزة التحكم FANUC رفيعة المستوى ، هذا التمييز مهم لأن عائلات اللوحات الرئيسية القريبة قد تتشارك في تسمية مماثلة ولكنها تخدم أجيال مختلفة من أجهزة التحكم أو هياكل اللوحات المثبتة.
التالي، تأكد من مجموعة اللوح حولها.
يستخدم هذا النموذج معمعالج مخصص,بطاقة FROM/SRAM، ولوحة رسمية مزدوجة الوظائف، لذلك يجب أن تنظر التخطيط الاستبدالي في ترتيب التحكم المجهز بالكامل بدلاً من PCB بمفرده.
هذا يجعل هذا اللوح يشبه أكثر لوحة منصة داخل مجموعة التحكم من مجرد إحتياطي واحد الوظيفة.
واخيرا، استخدم إشارة مجموعة التحكم الأوسع حيثما كانت متاحة.A02B-0328-B50xالتركيبات هي دليل مفيد للاختيار عند التحقق مما إذا كان اللوح ينتمي إلى نفس حزمة التحكم الأساسية الموجودة بالفعل في الآلة.
قبل الطلب ، تحقق من رمز اللوحة المثبتة ، وتأكيد عائلة التحكم ، وتوثيق كومة اللوحات المثبتة حول اللوحة الرئيسية A2.
في الممارسة العملية ، هذا يعني تحديد وحدة المعالج ، بطاقة FROM / SRAM ، و FSSB / لوحة الرسومات المستخدمة بالفعل مع الوحدة.
هذه هي الطريقة الأكثر أمانا للحفاظ على بنية التحكم الأصلية.
إذا حدث الفشل في التحكم الكامل وليس على لوحة تالفة بشكل واضح،انها أيضا تستحق تأكيد ما إذا كانت المشكلة هي حقا على لوحة A2 الرئيسية أو على واحدة من وحدات المصممة الرفيق.
لأن هذه اللوحة تقع في وسط مجموعة أكبر من اللوحات، استبدالها دون التحقق من الوحدات المحيطة يمكن أن يترك مسار العيب الأصلي دون حل.
س1: ما نوع اللوحة A20B-8200-0721؟
انهاالرئيسية A2 PCBلـFANUC 32i النموذج B الأساسيالتحكمات. من الناحية العملية ، فإنه ينتمي إلى قسم التحكم الأساسي لـ CNC ويعمل كجزء من هيكل وحدة التحكم الأساسية بدلاً من كارت عرض أو اتصال محيطية.
السؤال 2: لماذا مهمة A2 الرئيسية في الوصف؟
لأنه يحدد دور مجلس الإدارة وسلطته الهرمية داخل التحكم.A2 الرئيسيليست إضافة ثانوية.
إنها لوحة أساسية في هيكل التحكم الرئيسي، وهذا هو السبب في أن المطابقة الدقيقة أكثر أهمية هنا من أنها ستكون لبطاقة خيار صغيرة.
س3: هل تعمل هذه اللوحة بمفردها؟
لا، الإعلانات تصفها بأنها تعمل مع معالجها الخاص وبطاقة FROM / SRAM ، و FSSB / لوحة رسومات قابلة للشحن.
هذا يعني أن البيئة المثبتة حول اللوحة هي جزء من منطق الاختيار والاستبدال.
السؤال 4: لماذا تطابق النموذج الدقيق مهم جدا على هذا اللوح؟
لأن هذا هو لوحة منصة التحكم، وليس مجرد لوحة دائرة عامة. انها تقع في وسط هيكل أجهزة وحدة التحكم، وعدم مطابقة يمكن أن تؤثر على كومة لوحة، وحدات مثبتة,وحزمة التحكم الأوسع حولها.
س5: ما الذي يجب التحقق منه قبل الشراء؟
تحقق من ملصق اللوحة، تأكد من الجهاز هو32i النموذج B الأساسيالنظام، والتحقق من كومة اللوحة المثبتة، ومقارنة سياق تجميع التحكم إذا كان متاحا.
هذه التحققات تفعل أكثر للحد من خطر عدم التطابق من تخمين الأسرة فقط.
