| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

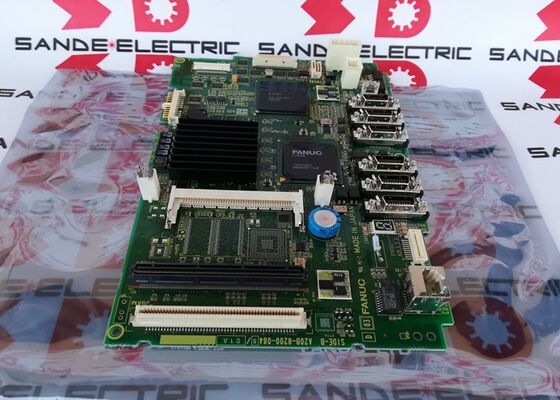

| رقم الموديل | A20B-8200-0848 |
تستخدم منصة FANUC Series 0i-D العديد من المتغيرات الرئيسية للوحات الورقية ، يتم تحديد كل منها بتسمية نوع. داخل سلسلة A20B-8200 لـ 0i-D:
A20B-8200-0847:لوحة PCB الرئيسية من النوع A3 اللوحة الرئيسية ذات التكوين القياسي لأنظمة 0i-D (الموصوفة في مكان آخر في هذه السلسلة).
A20B-8200-0848 (هذه اللوحة):نوع A5U PCB الرئيسي الاختلاف ذو المواصفات العالية في نفس منصة 0i-D. "A5U" يضع هذا اللوح فوق النوع A3 داخل جيل الأجهزة 0i-D.
ويعكس تسمية "A5U" تكوينًا خاصًا للأجهزة ✓ إضافية المكونات المملوءة، أو إضافة خيارات إضافية أو تحديث مواصفات المكونات مقارنة بنوع A3.كلاهما يخدم السلسلة 0i-D، ولكن A5U يوفر قدرات إضافية أو اتصال لتكوينات 0i-D أكثر إختصاصًا.
| المعلم | القيمة |
|---|---|
| النوع | A5U |
| نظام CNC | السلسلة 0i-D |
| نوع اللوحة | لوحة الأم الرئيسية لـ CPU |
| السلسلة | A20B-8200 |
A20B-8200-0848 بمثابة لوحة التكامل المركزية لنظام CNC 0i-D. يتم توصيل جميع الوحدات الوظيفية إلى هذه اللوحة أو من خلالها:
واجهة وحدة المعالجة المركزية:بطاقة المعالج 0i-D CPU يتم توصيلها إلى اللوحة الرئيسية. توفر بطاقة المعالج محرك المعالجة ؛ توفر اللوحة الرئيسية العمود الفقري للحافلة التي تربط CPU ببقية النظام.
واجهات وحدات الذاكرة:وحدات FROM (برمجيات نظام CNC) ووحدات SRAM (المعلمات والبرامج) تتصل بالمواقع المحددة على اللوحة الرئيسية.
واجهة الخدمة:الاتصالات الخدمية FSSB تتصل من اللوحة الرئيسية إلى المحركات الخدمية ألفا-i، وضع القيادة واستقبال ردود الفعل لجميع المحاور التي يتم التحكم فيها.
وصلة الدخول / الخروج:يستمد حافلة I/O Link من اللوحة الرئيسية ، ويربط إلى لوحات لوحة المشغل ووحدات I/O للجهاز في جميع أنحاء النظام الكهربائي للجهاز.
واجهات الاتصال:تتيح إيثيرنث المدمجة ، والRS-232C المتسلسل ، وخيارات الاتصال الأخرى المتاحة على المتغير A5U للـ 0i-D الاتصال بشبكات الإنتاج وأنظمة DNC وأنظمة جمع بيانات المصنع.
0i-D CNC A5U فشل اللوحة الرئيسية:مركز التصنيع FANUC 0i-D أو مركز الدوران مع تكوين لوحة A5U الرئيسية يطور فشل النظام على مستوى CNC. بعد احتياطي SRAM ، يتم استبدال A20B-8200-0848.يتم استعادة بيانات SRAM ويعود CNC إلى التشغيل الطبيعي.
إصلاح التحكم 0i-D:يخضع نظام CNC 0i-D مع ساعات خدمة طويلة لاستبدال اللوحة الرئيسية المخطط لها. يتم تحديد نوع A20B-8200-0848 A5U من ملصق اللوحة المثبتة والمصدر لاستبدالها.
س1: ما هو تسمية النوع "A5U" على A20B-8200-0848؟
"A5U" هو معرف نوع الأجهزة لهذا الاختلاف الرئيسي للوحات الورقية المحددة داخل منصة FANUC 0i-D.تستخدم FANUC هذه التسميات لتمييز التكوينات المختلفة لللوحات الرئيسية يمكن لنفس نموذج CNC استخدام أنواع مختلفة من اللوحات الرئيسية اعتمادًا على تكوين الخيارات الخاصة بالآلةيتم وضع نوع A5U فوق نوع A3 (A20B-8200-0847) داخل عائلة لوحات الرئيسية 0i-D.
س2: هل يمكن لـ A20B-8200-0848 (A5U) أن تحل محل A20B-8200-0847 (A3) مباشرة؟
هذه هي تسميات أنواع مختلفة (A5U مقابل A3) داخل نفس منصة 0i-D. يجب تأكيد الاستبدال المباشر بين الأنواع من وثائق FANUC.إذا تم تصميم سلك الجهاز لتخطيط رابط من نوع A3، تركيب A5U مع إضافية المملوءة الموصلات قد لا يسبب ضرر، ولكن الموصلات الإضافية لا تستخدم. لاستبدال دقيق، مطابقة النوع المثبت.
السؤال 3: هل يجب أن يتم نسخ بيانات SRAM من النسخ الاحتياطي قبل استبدال A20B-8200-0848؟
نعم. يجب أن يتم نسخ جميع معايير CNC وبرنامج PMC وبرامج الأجزاء وبيانات الأدوات قبل استبدال اللوحة الرئيسية. بعد تركيب A20B-8200-0848 ، يجب إعادة تحميل هذه البيانات من النسخ الاحتياطي.الفشل في النسخ الاحتياطي يؤدي إلى فقدان دائم للبيانات.
السؤال 4: ما هي اعتبارات "السكان بالكامل" لـ A20B-8200-0848؟
يتم توفير بعض اللوحات الرئيسية 0i-D مع جميع المكونات والموصلات الاختيارية المجهزة ؛ والبعض الآخر هو التكوينات الأساسية. اللوحة المكتظة بالكامل لديها المزيد من المكونات والقدرة على الواجهة.إذا تم تعبئة A20B-8200-0848 المثبتة بالكاملعلى سبيل المثال ، مع Ethernet ، وصلة إدخال / إخراج إضافية ، أو واجهات الاتصال) ، يجب أن يتطابق الاستبدال مع هذا التكوين تأكد من وثائق الأسلاك والأجهزة الخاصة بالجهاز.
س5: كيف تختلف A20B-8200-0848 عن لوحات 0i-C الرئيسية؟
الجيل 0i-C يستخدم لوحات رئيسية من سلسلة A20B-8100. الجيل 0i-D يستخدم لوحات رئيسية من سلسلة A20B-8200.الجيلان لهما بنية مختلفة للأجهزة لا يمكن استبدال اللوحاتأدى 0i-D (سلسلة A20B-8200) إلى تحديث هيكل المعالج وتوسيع اتصالات الإدخال والخروج وتحسين أداء الخدمة مقارنة بجيل 0i-C.
