| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8200-0849 |
رقم القطعة: A20B-8200-0849
الشركة المصنعة: FANUC Corporation (اليابان)
فئة المنتج: PCB — لوحة CPU الرئيسية (اللوحة الأم)
السلسلة: A20B-8200 — عائلة لوحات PCB الرئيسية لوحدات تحكم CNC FANUC Series 0i-D

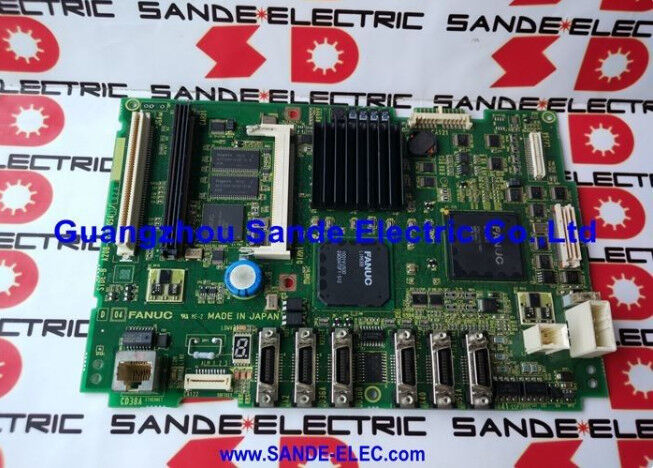

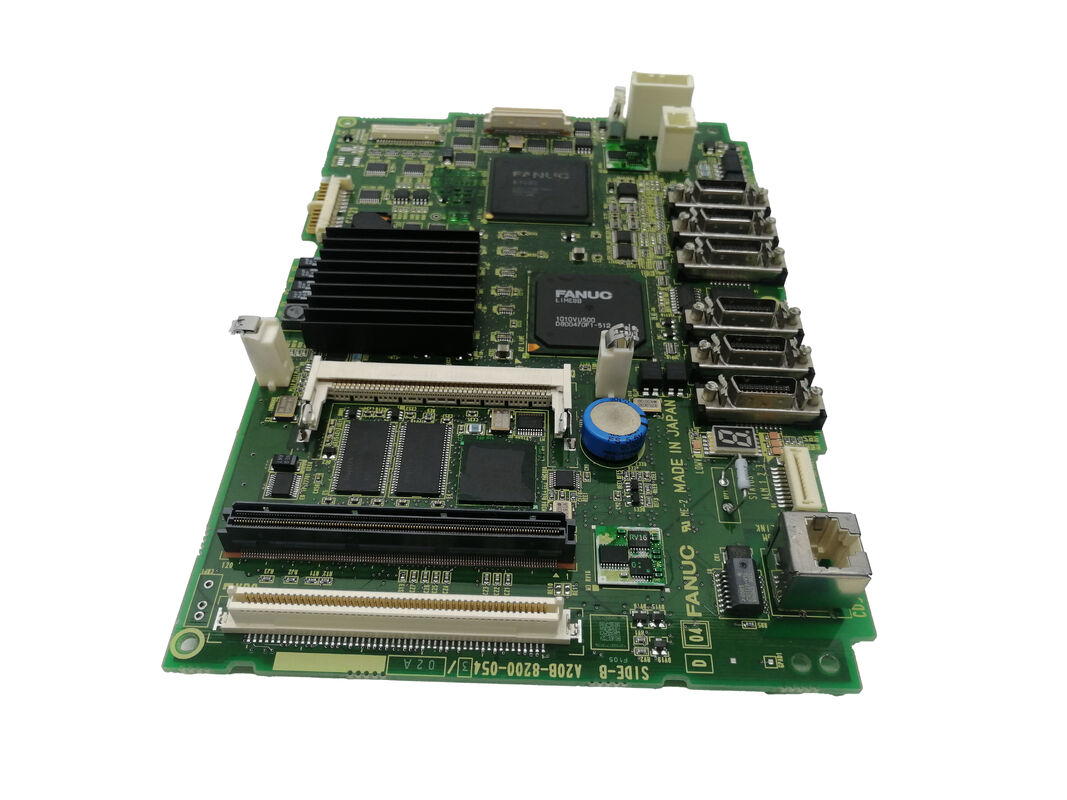

إن FANUC A20B-8200-0849 هي مراجعة الأجهزة A5 للوحة الرئيسية لوحدات تحكم CNC FANUC Series 0i-D. ضمن عائلة لوحات A20B-8200 الرئيسية، مرت أجيال 0i-D بمستويات مراجعة أجهزة متتالية حيث قامت FANUC بتحديث مواصفات المكونات وتحسين موثوقية اللوحة على مدار عمر المنتج.
كانت المراجعة A1 (A20B-8200-0541) هي الأصلية.
تبعها A3 (A20B-8200-0847). A5 (A20B-8200-0849) هي أحدث مراجعة في خط لوحات 0i-D الرئيسية، وتتضمن أحدث اختيارات المكونات مع الحفاظ على التوافق الوظيفي الكامل مع برنامج CNC 0i-D.
تعد 0i-D وحدة التحكم CNC الرئيسية ذات الحجم الكبير من FANUC — وهي الوحدة التي تقف وراء مئات الآلاف من المخارط، ومراكز التشغيل الآلي، وآلات التجليخ، وأدوات الآلات متعددة الوظائف التي تنتجها شركات بناء الآلات الرئيسية على مدار العقدين الأول والثاني من القرن الحادي والعشرين.
كل آلة 0i-D، بغض النظر عما إذا كانت تعمل بمخرطة ثنائية المحاور أو مركز تشغيل آلي رباعي المحاور، تعتمد على لوحتها الرئيسية لتنفيذ برنامج نظام CNC، والتواصل مع مضخمات السيرفو عبر FSSB، والتحكم في المغزل عبر واجهة تسلسلية، وإدارة مدخلات/مخرجات الآلة عبر I/O Link، وتشغيل شاشة لوحة المشغل.
تقوم لوحة A5 بجميع هذه الوظائف بشكل مطابق للمراجعات السابقة A1 و A3.
من منظور برنامج الآلة، لا يظهر أي اختلاف بين مراجعات الأجهزة. بالنسبة لمهندس الصيانة، فإن أهمية A5 عملية: عند البحث عن لوحة رئيسية بديلة لآلة 0i-D، فإن A5 هي المراجعة الحالية المتاحة والبديل المناسب لأي مراجعة سابقة للوحة 0i-D الرئيسية.
| المعلمة | القيمة |
|---|---|
| CNC متوافق | FANUC Series 0i-D (0i-MD, 0i-TD) |
| مراجعة الأجهزة | A5 (الأحدث في سلسلة لوحات 0i-D الرئيسية) |
| واجهة السيرفو | FSSB (ناقل السيرفو التسلسلي بالألياف الضوئية) |
| واجهة المغزل | مغزل تسلسلي (موصلات JA7x) |
| الشبكة | إيثرنت مدمج |
| ناقل الإدخال/الإخراج | I/O Link (JD51A) |
| وحدات التوصيل | بطاقة المحور، وحدة FROM/SRAM، بطاقات الخيارات |
| يحل محل | A20B-8200-0541 (A1), A20B-8200-0847 (A3) |
| مطلوب النسخ الاحتياطي لـ SRAM | نعم — إلزامي قبل الاستبدال |
| الحالة | متوفر — مجدد، تم اختباره |
| المنشأ | اليابان |
يساعد فهم تسلسل مراجعة لوحة A20B-8200 الرئيسية في كل من الشراء وتشخيص الأعطال.
مراجعة A1 (A20B-8200-0541): الأجهزة الأصلية للوحة 0i-D الرئيسية. موجودة في آلات 0i-D التي تم إنتاجها خلال السنوات الأولى من هذا الجيل من وحدات التحكم.
مراجعة A3 (A20B-8200-0847): تحديث الأجهزة للجيل الثاني. حسنت تغييرات المكونات الأداء الحراري والموثوقية على المدى الطويل.
مراجعة A5 (A20B-8200-0849): جيل الأجهزة الحالي. يمثل أحدث اختيارات المكونات من FANUC لمنصة 0i-D. A5 هو البديل الموصى به لجميع مراجعات لوحات 0i-D الرئيسية السابقة.
في جميع الحالات الثلاث، يكون برنامج CNC المحمل في وحدة FROM متطابقًا، وتكون معلمات الآلة في SRAM متوافقة بشكل مباشر.
تعمل لوحة A5 المثبتة في آلة كانت مزودة في الأصل بلوحة A1، مع نفس وحدات FROM/SRAM والمعلمات، تمامًا مثل الأجهزة الأصلية من منظور برنامج التحكم الخاص بالآلة.
تعد اللوحة الرئيسية المكون الأكثر أهمية في وحدة التحكم 0i-D. تدير:
اتصال سيرفو FSSB. جميع مضخمات السيرفو — سواء كانت تدفع محاور X، Y، Z، أو دوارة — تتواصل مع اللوحة الرئيسية عبر ناقل الألياف الضوئية FSSB. تنتقل أوامر الموضع، وردود فعل السرعة، وبيانات إنذار السيرفو على هذا الرابط.
يؤدي عطل في دائرة FSSB على اللوحة الرئيسية إلى ظهور رموز إنذار للمحور فور التشغيل.
مغزل تسلسلي. يتلقى مضخم المغزل (Alpha i SPM أو Beta i SPM) أوامر السرعة وبيانات الموضع عبر واجهة المغزل التسلسلية (موصل JA7A).
يعتمد توجيه المغزل، ومزامنة النقر الصلب، والتحكم في المحور Cs على هذا الرابط.
I/O Link. تتصل مدخلات/مخرجات الآلة — مفاتيح الحد، وأقفال الأبواب، ومحددات الأدوات، وأدوات التحكم في التبريد، ومبدلات المنصات — عبر ناقل I/O Link التسلسلي المنتهي عند JD51A على اللوحة الرئيسية.
يمتد سلسلة I/O Link إلى وحدات الإدخال/الإخراج الموزعة حول الآلة.
إيثرنت مدمج. منفذ الإيثرنت المدمج في 0i-D (لتشغيل DNC، وجمع بيانات MTConnect، أو المراقبة عن بعد FOCAS2) مدمج في اللوحة الرئيسية.
لا توجد حاجة لبطاقة خيار اتصال منفصلة لاتصال الإيثرنت القياسي.
لوحة المشغل والشاشة. تدفع اللوحة الرئيسية واجهة لوحة مفاتيح MDI وإخراج شاشة CNC عبر موصل الشاشة الخاص بها، وتدعم وحدات LCD مقاس 7.2 بوصة و 8.4 بوصة التي غالبًا ما تكون مثبتة في آلات 0i-D.
يتبع استبدال A20B-8200-0849 إجراء لوحة 0i-D الرئيسية القياسي من FANUC:
الخطوة 1 — النسخ الاحتياطي لـ SRAM. قبل إزالة اللوحة، قم بتنفيذ نسخة احتياطية كاملة عبر شاشة بدء تشغيل CNC. احفظ على بطاقة ذاكرة FANUC أو جهاز كمبيوتر عبر RS-232C.
تلتقط النسخة الاحتياطية جميع المعلمات، وسلم PMC، وبيانات الأدوات، وإحداثيات العمل، وبرامج الأجزاء المخزنة.
الخطوة 2 — جرد الوحدات. لاحظ الوحدات الإضافية الموجودة على اللوحة الأصلية.
تنقل هذه الوحدات — بطاقة التحكم في المحور، وحدة FROM/SRAM، أي بطاقات خيارات — إلى لوحة A5 الجديدة.
الخطوة 3 — التبديل المادي. قم بإيقاف التشغيل، وانتظر تفريغ المكثفات، وأزل الوحدات من اللوحة الأصلية، وقم بتثبيتها على لوحة A5، وقم بتثبيت لوحة A5.
الخطوة 4 — استعادة SRAM. قم بالتمهيد في وضع التمهيد، وقم بتحميل نسخة احتياطية من SRAM من وسيط النسخ الاحتياطي. تأكد من وجود جميع البيانات.
الخطوة 5 — التحقق الوظيفي. التشغيل العادي، تحقق من أن جميع المحاور جاهزة، والمغزل جاهز، و PMC قيد التنفيذ، وحالات الإدخال/الإخراج صحيحة.
س 1: آلة 0i-D لديها لوحة رئيسية A1 أصلية (A20B-8200-0541). هل يمكن لـ A5 (A20B-8200-0849) استبدالها مباشرة؟
نعم. A5 هو البديل الحالي لجميع مراجعات لوحات 0i-D الرئيسية السابقة. يتم تثبيت جميع الوحدات الإضافية من لوحة A1 مباشرة على لوحة A5.
يتم استعادة بيانات SRAM التي تم نسخها احتياطيًا من آلة A1 دون تعديل على لوحة A5.
بعد الاستعادة، تعمل الآلة بشكل متطابق.
س 2: بعد تثبيت A20B-8200-0849، تعرض وحدة التحكم CNC إنذار "SR" عند بدء التشغيل. ماذا يشير هذا؟
تشير إنذارات سلسلة SR عند بدء التشغيل الأول بعد استبدال اللوحة الرئيسية إلى مشاكل في بيانات SRAM — إما أن الاستعادة غير مكتملة، أو أن ملف النسخ الاحتياطي تالف، أو أن عملية الاستعادة قد تمت مقاطعتها. أعد محاولة استعادة SRAM من قائمة التمهيد.
إذا تم التأكد من أن ملف النسخ الاحتياطي جيد وأن الاستعادة تكتمل دون خطأ، فيجب أن يختفي إنذار SR. إذا لم يتم أخذ نسخة احتياطية قبل إزالة اللوحة، فستكون محتويات SRAM في الإعدادات الافتراضية للمصنع ويجب إعادة إدخال جميع معلمات الآلة الخاصة.
س 3: يظهر إنذار FSSB فورًا بعد تثبيت A20B-8200-0849، على الرغم من تشغيل جميع مضخمات السيرفو. ما الذي يجب فحصه أولاً؟
السبب الأكثر شيوعًا لإنذارات FSSB فورًا بعد استبدال اللوحة الرئيسية هو اضطراب كابل الألياف الضوئية FSSB. أثناء التعامل مع اللوحة، قد تكون كابلات الألياف في موصلات COP10A على اللوحة الرئيسية قد انفصلت أو تلوثت عند وجه نهاية الألياف.
افحص كل اتصال ألياف FSSB على اللوحة الرئيسية — تأكد من أن كل منها مدخل بالكامل ومثبت. قم بتنظيف وجوه نهاية الألياف بقطعة قماش جافة خالية من الوبر إذا كان هناك أي تلوث مرئي.
س 4: هل يمكن استخدام A20B-8200-0849 في آلة 0i-F؟
لا. 0i-D (عائلة لوحات 0i-D الرئيسية) و 0i-F (عائلة لوحات رئيسية مختلفة) هما جيلان مختلفان من وحدات التحكم مع هياكل أجهزة مختلفة.
A20B-8200-0849 مخصص خصيصًا لجيل 0i-D. تتطلب 0i-F لوحة رئيسية خاصة بها، وهي غير متوافقة مع أجهزة 0i-D.
س 5: كيف تختلف مراجعة الأجهزة A5 عن A1 من منظور فني الإصلاح؟
من الناحية الوظيفية، لا يوجد فرق — تعمل A5 بنفس البرنامج وتتفاعل مع نفس الأجهزة الطرفية بنفس الطريقة التي تعمل بها A1.
من الناحية المادية، قد تختلف بعض مواضع الموصلات، أو أماكن المكونات، أو تفاصيل تخطيط اللوحة الطفيفة بين المراجعات، لذلك لا ينبغي استخدام صور التثبيت من لوحة A1 الأصلية كمرجع وحيد لتثبيت A5 — ارجع إلى الموصلات المادية وتسمياتها على لوحة A5 نفسها.
التوافق بين المعلمات والبيانات كامل: لا يلزم إجراء تعديلات على معلمات الآلة عند استبدال A1 بـ A5.
