A20B-8201-0081 فانوك لوحة دارات مطبوعة A20B82010081 A2OB-82OI-OO8I

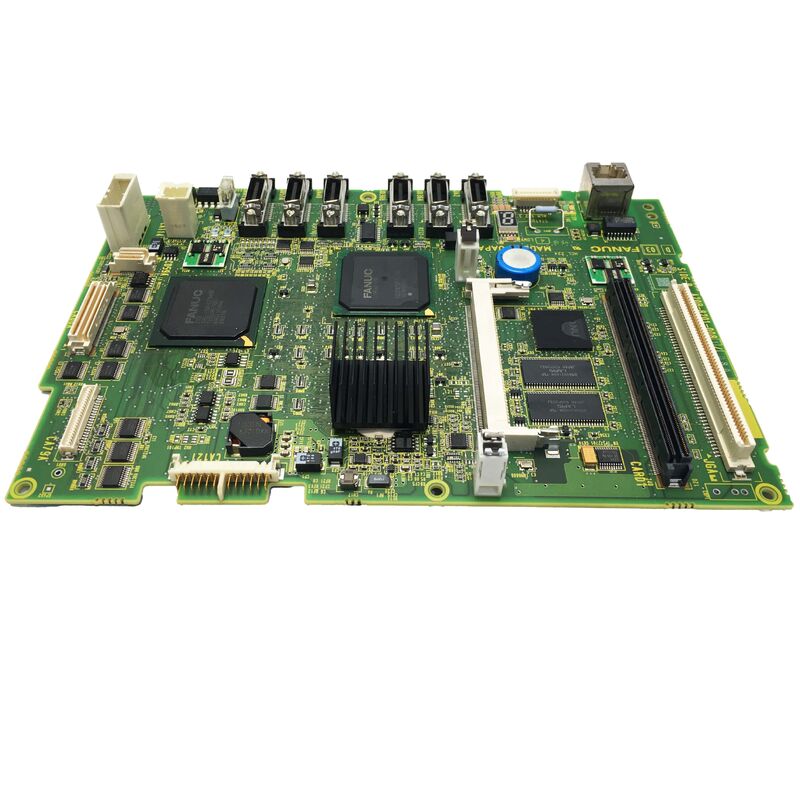

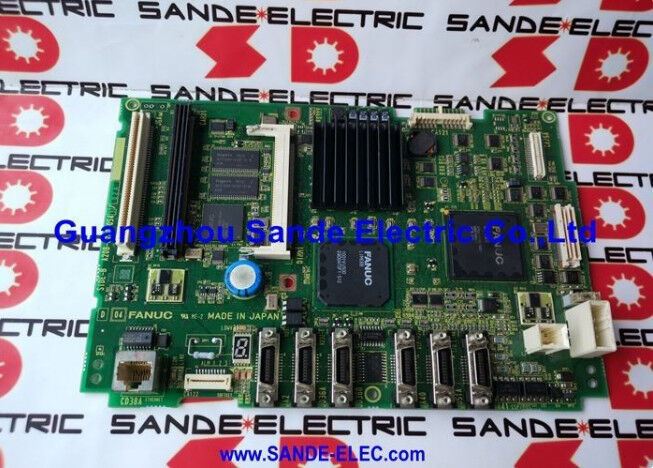

FANUC A20B-8201-0081 | لوحة PCB الرئيسية للسلسلة 0i-D — لوحة التحكم الرئيسية CNC عالية التكامل A20B-8201، واجهة FSSB Servo، أصل ياباني

نظرة عامة

إن FANUC A20B-8201-0081 هي لوحة الدوائر المطبوعة الرئيسية لسلسلة FANUC 0i-D — جيل CNC الذي قدمته FANUC لجلب التحكم الرقمي في السيرفو، ومعالجة الكتل عالية السرعة، وقدرات الاستيفاء المحسنة إلى سوق أدوات الآلات متوسطة المدى والصغيرة.

مثلت 0i-D خطوة جيلية فوق 0i-C، حيث جلبت تحسينات في عرض نطاق اتصال FSSB Servo، ومعالجة كتل أسرع لقطع القوالب والعفن عالية السرعة، ومزامنة أفضل للمغزل، ووظائف أمان مدمجة في وحدة تحكم لا تزال بحجم مناسب لتناسب قيود المساحة في المخارط ومراكز التشغيل CNC المدمجة.

تعكس عائلة لوحات A20B-8201 تطور FANUC من بنية قابس معيارية (مستخدمة في السلسلة 16/18 وما قبلها) نحو تصميم عالي التكامل.

حيث قد تقوم وحدة تحكم جيل سابق بتوزيع الوظائف عبر أربع أو خمس لوحات فرعية قابلة للتوصيل بشكل منفصل، فإن A20B-8201-0081 تدمج وحدة المعالجة المركزية الأساسية، وواجهة ناقل FSSB Servo، وقناة الاتصال التسلسلي للمغزل، وواجهة لوحة المشغل، واتصالات إدخال/إخراج متعددة على لوحة واحدة — مما يقلل من عدد المكونات، وعدد نقاط الفشل المحتملة، والمساحة المادية التي تشغلها إلكترونيات وحدة التحكم.

تُعرف السلسلة 0i-D على نطاق واسع بأنها CNC المحدد في العقد الأول من القرن الحادي والعشرين لبناة الآلات المدمجة — مزيجها من القدرة، والصغر، والفعالية من حيث التكلفة جعلها الخيار المهيمن لمخارط CNC ومراكز التشغيل ثلاثية المحاور في آسيا وبشكل متزايد في أوروبا وأمريكا الشمالية.

قاعدة تثبيت آلات 0i-D كبيرة بشكل متناسب، مما يدفع الطلب المستمر على لوحات A20B-8201-0081 مع تقدم الآلات المثبتة في العمر وتطلبها للصيانة.

المواصفات الرئيسية

جيل 0i-D — ما الذي يميزه

تركزت تحسينات 0i-D على 0i-C في ثلاثة مجالات كانت الأكثر أهمية لبناة أدوات الآلات: أداء السيرفو، وسرعة معالجة البرنامج، والأمان.

أداء FSSB Servo: يعمل ناقل FSSB Servo في 0i-D بدورة اتصال أسرع من 0i-C — معدل تحديث أمر السيرفو أعلى، مما يسمح بإغلاق حلقة الموضع بشكل أضيق وأداء تتبع أفضل عند معدلات تغذية عالية.

بالنسبة لأدوات الآلات التي تقطع ملامح معقدة بسرعات عالية، يعني هذا تشطيب سطح أكثر سلاسة ودقة أفضل عند انتقالات الزوايا حيث تبطئ الآلة وتعيد التسارع بين الحركات.

معالجة البرنامج: تحقق وحدة المعالجة المركزية في 0i-D — التي يتم الوصول إليها عبر لوحة A20B-8201-0081 — معدلات معالجة كتل أعلى من سابقتها.

هذا مهم لبرامج التشغيل عالية السرعة التي تحتوي على العديد من الحركات القصيرة (نموذجية في تشطيب الأسطح ثلاثية الأبعاد)، حيث يجب على CNC قراءة وفك تشفير وتنفيذ آلاف الكتل في الدقيقة دون أن ينفد المحور من الحركات المبرمجة ويظل ساكنًا للحظة.

معدل معالجة كتل أعلى يسمح بمعدلات تغذية أعلى على الملامح المعقدة دون مشكلة "التجويع" هذه.

وظائف PMC والأمان: تتضمن معالج PMC المدمج في 0i-D، والذي ينفذ منطق السلم الخاص بباني أداة الآلة عبر لوحة المعالج الرئيسية، معدل مسح محسّن والمزيد من ذاكرة PMC المتاحة. بالإضافة إلى ذلك، قدمت FANUC خيارات وظائف الأمان في جيل 0i-D — وظائف مراقبة السرعة والموضع التي تسمح بالتشغيل الآمن بسرعة مخفضة مع فتح حماية الآلة، دون الحاجة إلى PLC أمان منفصل تمامًا.

استبدال A20B-8201-0081 — خطوات التحضير الحاسمة

يعد استبدال اللوحة الرئيسية إجراء صيانة عالي المخاطر في أي نظام CNC، و 0i-D ليست استثناءً.

يمكن أن تتراوح عواقب النسخ الاحتياطي غير الكافي قبل المتابعة من فترة ما بعد الظهيرة لإعادة إدخال المعلمات إلى أسابيع من إعادة تأهيل الآلة — اعتمادًا على البيانات التي فقدت وما إذا كانت هناك نسخ احتياطية موجودة.

قبل إيقاف تشغيل الآلة لاستبدال اللوحة، يجب نسخ البيانات التالية احتياطيًا إلى وسيط خارجي (بطاقة ذاكرة، USB، أو اتصال RS-232C، اعتمادًا على ما تدعمه وحدة MDI الخاصة بالآلة): جميع معلمات CNC، وجميع برامج الأجزاء المخزنة في ذاكرة CNC، وبرنامج سلم PMC ومعلمات PMC، وجميع بيانات إزاحة الأداة وإحداثيات العمل، وأي برامج ماكرو مخصصة أو دورات معرفة من قبل المستخدم.

يوفر دليل صيانة 0i-D الإجراء الدقيق لكل فئة بيانات.

يجب التحقق من بطارية النسخ الاحتياطي لـ SRAM في نظام 0i-D، والتي تحافظ على ذاكرة CNC حية أثناء انقطاع التيار الكهربائي، لمعرفة الشحنة المتبقية قبل بدء الإجراء.

قد تفقد البطارية التي تقترب من نفادها البيانات حتى أثناء انقطاع التيار الكهربائي القصير المطلوب لاستبدال اللوحة.

بعد تثبيت لوحة الاستبدال A20B-8201-0081، يجب استعادة جميع البيانات التي تم نسخها احتياطيًا بالترتيب الصحيح — المعلمات أولاً (قبل أي حركة للمحور)، ثم بيانات PMC، ثم البرامج والإزاحات. يجب بعد ذلك إعادة الآلة إلى وضع البداية والتحقق من دقة المحور قبل العودة إلى الإنتاج.

أسئلة وأجوبة

س 1: يتم تشغيل CNC ولكنه يتوقف عند إنذار نظام ولا يتجاوز شاشة التمهيد. هل هذا عطل في اللوحة الرئيسية؟

يمكن أن ينشأ إنذار نظام وقت التمهيد من عدة مصادر — ليس بالضرورة من اللوحة الرئيسية. تحقق أولاً من شاشة تشخيص LED على واجهة اللوحة الرئيسية: يعرض مصفوفة LED رمزًا يحدد أي نظام فرعي فشل في اختباره الذاتي أثناء التمهيد.

تشمل الأسباب الشائعة غير المتعلقة باللوحة في هذه المرحلة: نفاد بطارية SRAM (مما يسبب إنذار تلف الذاكرة)، وجود خطأ في مجموع التحقق لوحدة FROM، أو فشل رابط اتصال FSSB بمضخمات السيرفو في الإنشاء.

استنفد هذه الفحوصات قبل استنتاج أن اللوحة نفسها قد فشلت. إذا أظهرت مصفوفة LED إنذارًا للمعالج أو الناقل الداخلي، فإن اللوحة الرئيسية هي هدف الاستبدال الصحيح.

س 2: هل يمكن استخدام A20B-8201-0081 لترقية وحدة تحكم السلسلة 0i-C؟

لا. تم تصميم A20B-8201-0081 خصيصًا لمنصات أجهزة 0i-D — الهيكل، وتوصيلات موصل اللوحة الخلفية، والأجهزة الداعمة (مزود الطاقة، بطاقات المحور، لوحة المشغل) تختلف عن جيل 0i-C. بنية البرنامج مختلفة أيضًا.

هذان الجيلان غير متوافقين بشكل متبادل على مستوى اللوحة الرئيسية.

س 3: ما هي البيانات المخزنة في A20B-8201-0081 البديلة عند وصولها جديدة أو مجددة؟

تصل لوحة جديدة أو مجددة إما بذاكرة فارغة (تتطلب تحميل كامل للمعلمات والبرامج) أو بتكوين مصنع FANUC عام افتراضي. لا تتطابق أي من الحالتين مع تكوين الآلة المحدد.

يجب تحميل جميع معلمات CNC، وتسجيلات الخيارات، وسلم PMC، وبيانات البرنامج من النسخة الاحتياطية التي تم إجراؤها قبل إزالة اللوحة.

هذا متوقع وطبيعي — النقطة الحاسمة هي وجود نسخة احتياطية كاملة وحديثة قبل بدء الإجراء.

س 4: الآلة عبارة عن مخرطة CNC مع محور C وأدوات حية. هل تدعم A20B-8201-0081 هذا التكوين؟

نعم. تدعم 0i-D تكوينات متعددة المحاور بما في ذلك محور C (المغزل كمحور CNC متحكم فيه)، والمحور Y في المخارط، وتكوينات المغزل المتعدد المتزامنة، اعتمادًا على خيارات البرنامج المسجلة في النظام.

تُعرّف هذه الخيارات في برنامج FROM المثبت على اللوحة الرئيسية وفي تسجيل خيارات FANUC للنظام. تأكد من أن إصدار برنامج اللوحة البديلة وتسجيل الخيارات يتطابقان مع النظام الأصلي قبل المتابعة.

تسجيلات الخيارات في أنظمة FANUC مرتبطة بالتكوين المادي ويجب إعادة تسجيلها بعد استبدال اللوحة الرئيسية.

س 5: ما هو خطر التعامل مع A20B-8201-0081 بدون احتياطات ESD المناسبة؟

تحتوي اللوحة على دوائر متكاملة CMOS عالية الكثافة متعددة معرضة للتفريغ الكهروستاتيكي.

تلف ESD خبيث بشكل خاص لأنه غالبًا ما ينتج عنه أعطال كامنة — تبدو اللوحة وكأنها تعمل بعد التثبيت، ولكنها تفشل مبكرًا بعد أسابيع أو أشهر بسبب انهيار جهد الوصلة المتدهور في المكونات التي تم إجهادها ولكن لم يتم تدميرها على الفور.

تعامل دائمًا مع اللوحة مع ارتداء سوار معصم مؤرض على سطح عمل آمن من ESD، مع بقاء اللوحة في كيسها المضاد للكهرباء الساكنة حتى لحظة التثبيت. يجب تخزين اللوحة البديلة في عبوتها المضادة للكهرباء الساكنة حتى الحاجة إليها.
