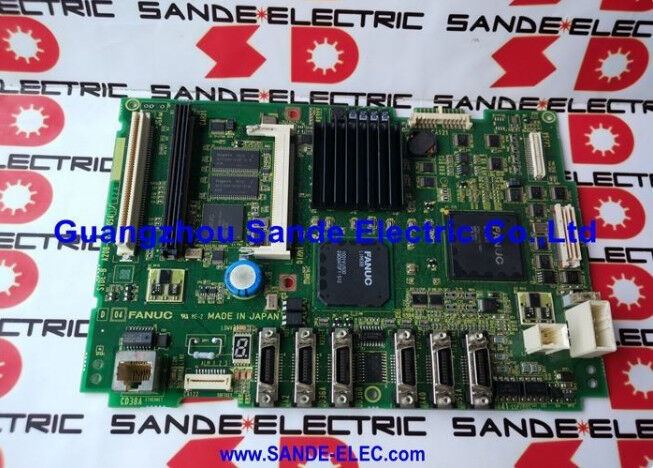

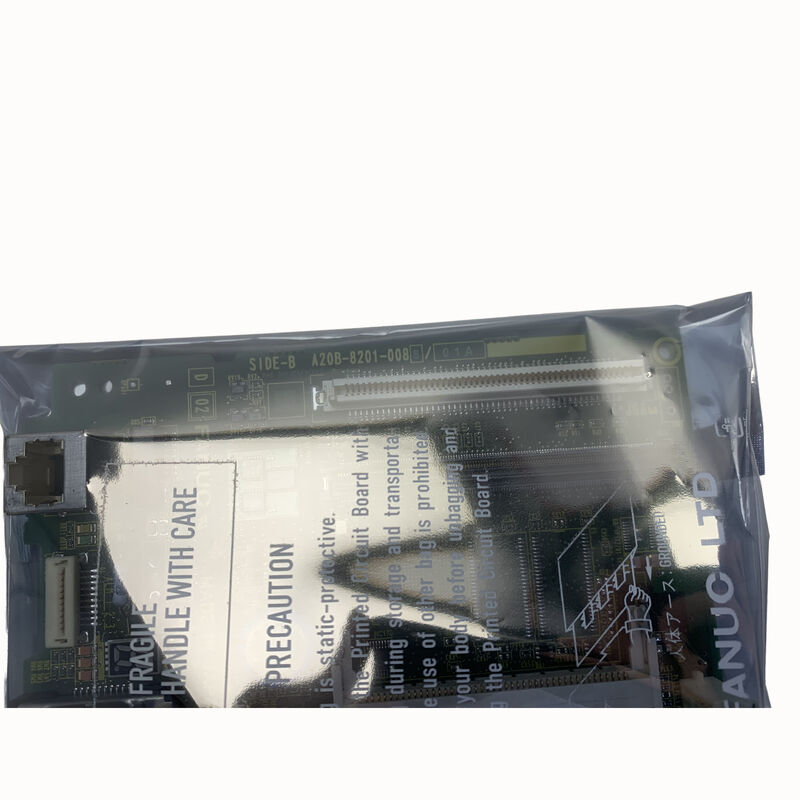

الـ FANUC A20B-8201-0088 هي لوحة PCB الرئيسية لوحدات FANUC Series 0i-D Mate — جيل من وحدات التحكم الرقمي في الآلات (CNC) يعكس تطورًا أساسيًا في كيفية تجميع FANUC لذكاء التحكم الخاص بها.
يشير تصنيف "Mate" إلى معنى هندسي حقيقي: فهو يحدد الإصدار المبسّط والمُحسّن التكلفة لمنصة 0i-D، المصمم خصيصًا لتكوينات أدوات الآلات التي تحتاج إلى الموثوقية الكاملة ودقة التحكم في الحركة لوحدات CNC من سلسلة i من FANUC دون العدد الكامل للمحاور وعمق الخيارات لمنصة 0i-D الرائدة.
تمثل عائلة لوحات A20B-8201 التحول المعماري لـ FANUC إلى لوحات عالية التكامل في جيل i-series.
حيث كانت عائلة A16B-3200 (اللوحات الرئيسية لسلسلة 16/18/0i-B) تقبل العديد من وحدات DIMM المنفصلة القابلة للتوصيل لكل منطقة وظيفية، فإن جيل A20B-8201 يدمج المزيد من الوظائف مباشرة على اللوحة.
تحمل لوحة PCB الرئيسية ذاكرة مدمجة، وواجهة ناقل الألياف الضوئية FSSB، وواجهة المسلسل المغزل، واتصالات الإدخال/الإخراج الأساسية — يمثل A20B-8201-0088 لوحدة 0i-D Mate فلسفة التصميم هذه المطبقة على عامل الشكل المدمج لوحدة Mate.
جلبت سلسلة FANUC 0i-D، التي تم إطلاقها في أواخر العقد الأول من القرن الحادي والعشرين وظلت قيد الإنتاج النشط حتى العقد الثاني من القرن الحادي والعشرين، جيلًا من التحسينات على 0i-C: سرعة معالجة الكتل المحسنة، واتصال FSSB الأكثر تقدمًا للمحركات، وأداء قطع عالي السرعة محسّن (خاصة لتصنيع القوالب)، ووظائف أمان جديدة.
جعل إصدار Mate هذه القدرات متاحة في شكل مناسب لقطاع أدوات الآلات المدمجة ذات الحجم الكبير — مخرطة CNC ذات محورين، ومركز تشغيل بثلاثة محاور، وأسواق الآلات المتخصصة حيث سيطرت وحدات التحكم من فئة Mate دائمًا من حيث الوحدات المثبتة عالميًا.
| المعلمة | القيمة |
|---|---|
| سلسلة CNC | 0i-D Mate |
| الهيكلية | لوحة رئيسية عالية التكامل |
| ناقل المحركات | FSSB (ناقل المحركات التسلسلي بالألياف الضوئية) |
| السلسلة | A20B-8201 |
| عامل الشكل | مدمج مع شاشة LCD أو مستقل |
| المنشأ | اليابان |
تتشارك 0i-D Mate و 0i-D الكامل نفس جيل CNC والعديد من إمكانيات البرامج نفسها، ولكن تكوينات الأجهزة تختلف بطرق مهمة لإدارة قطع الغيار.
اللوحة الرئيسية لـ 0i-D الكامل (ممثلة بلوحات مثل A20B-8200-0841 والإصدارات ذات الصلة) هي لوحة مادية مختلفة ذات ترتيبات موصلات مختلفة وقدرة توسعة مختلفة عن A20B-8201-0088 المستخدمة في Mate.
لوحة A20B-8201 Mate أصغر حجمًا وتحمل موصلات واجهة أقل من اللوحة الرئيسية لـ 0i-D الكامل — وهذا مناسب لعدد المحاور المحدود لوحدة Mate (عادةً 2-3 محاور متحكم بها مقابل الحد الأعلى لـ 0i-D الكامل) وتكوين الإدخال/الإخراج المبسّط.
هذه اللوحات غير قابلة للتبديل؛ تثبيت لوحة رئيسية كاملة لـ 0i-D في رف وحدة تحكم Mate أو حاملها ليس ممكنًا ماديًا دون تعديل ميكانيكي، وسيتعين على تكوين البرنامج (تسجيلات الخيارات، حدود عدد المحاور) أن يتطابق مع الأصل على أي حال.
عند البحث عن بديل لـ A20B-8201-0088، قم بتأكيد رقم الجزء بدقة — الإصدارات الأخرى من A20B-8201 (مثل -0081، -0083، -0212، وغيرها) تخدم تكوينات 0i-D مختلفة ووحدات تحكم الروبوت ولن تعمل كبدائل.
سؤال شائع أثناء استبدال اللوحة الرئيسية يتعلق بالاحتفاظ بالبيانات. في 0i-D Mate، تحمل اللوحة نفسها بعض موارد الأجهزة الثابتة، ولكن البيانات الخاصة بالآلة — المعلمات، برامج الأجزاء، سلم PMC، إزاحات الأدوات — تعيش في وحدات FROM و SRAM أو في مناطق ذاكرة فلاش مدمجة أحيانًا في اللوحة الرئيسية أو في بطاقات قابلة للتوصيل منفصلة، اعتمادًا على تكوين الأجهزة المحدد لـ 0i-D Mate.
قبل استبدال A20B-8201-0088، قم بعمل نسخة احتياطية لكل شيء: جميع معلمات CNC عبر وظيفة الإدخال/الإخراج، سلم PMC عبر وظيفة الإدخال/الإخراج لمعلمات PMC، جميع برامج الأجزاء عبر الإدخال/الإخراج لقائمة البرامج، وبيانات إحداثيات العمل وإزاحات الأدوات عبر الإدخال/الإخراج للإزاحات.
تدعم 0i-D Mate بطاقة الذاكرة (بطاقة CF)، وذاكرة USB، و RS-232C كوسائط إدخال/إخراج اعتمادًا على الخيارات المثبتة.
بعد الاستبدال، يجب إعادة تحميل جميع البيانات التي تم عمل نسخة احتياطية منها ويجب التحقق من النظام للتأكد من حركة المحاور الصحيحة، ووظيفة المغزل، وعمليات الإدخال/الإخراج لـ PMC قبل عودة الآلة إلى الإنتاج.
أحد أهم التغييرات من أجيال CNC السابقة من FANUC إلى 0i-D هو الاستخدام الشامل لـ FSSB (FANUC Serial Servo Bus) لاتصال مضخمات المحركات.
حيث استخدمت وحدات التحكم السابقة إشارات تناظرية ±10 فولت أو أوامر من نوع PWM للتواصل مع مضخمات المحركات، فإن 0i-D تستخدم ناقل تسلسلي بالألياف الضوئية — رابط اتصال مخصص عالي السرعة بين لوحة PCB الرئيسية ومضخمات المحركات، يحمل أوامر الموضع، وأوامر السرعة، وبيانات التغذية الراجعة بتنسيق رقمي متزامن بزمن استجابة منخفض جدًا.
على لوحة A20B-8201-0088، تم دمج دوائر واجهة FSSB — موصلات الألياف الضوئية ورقائق وحدة تحكم اتصالات FSSB مدمجة في اللوحة الرئيسية، وليس على بطاقة تحكم محور منفصلة كما في الأجيال السابقة.
هذا يعني أن خطأ متعلق بـ FSSB كان يمكن عزله سابقًا إلى بطاقة محور قابلة للإزالة يتطلب الآن تشخيص اللوحة الرئيسية أو استبدالها إذا فشلت أجهزة FSSB نفسها.
س1: ما هي إجراءات النسخ الاحتياطي الإلزامية قبل استبدال A20B-8201-0088؟
قم بعمل نسخة احتياطية لجميع معلمات CNC (بيانات SRAM)، وبرامج الأجزاء، وسلم PMC، وجداول الإزاحات إلى وسائط خارجية قبل إزالة اللوحة.
في 0i-D Mate، يتم الوصول إلى هذه عبر قوائم MDI → SYSTEM → INPUT/OUTPUT.
إذا فشلت اللوحة بطريقة تمنع وحدة CNC من الإقلاع بشكل طبيعي، فيجب استرداد المعلمات من أحدث نسخة احتياطية خارجية.
المرافق التي لا تمتلك نسخة احتياطية حالية تواجه إعادة إدخال المعلمات من وثائق قبول الآلة — وهي عملية تستغرق وقتًا طويلاً تؤكد على أهمية الاحتفاظ بنسخ احتياطية مجدولة للمعلمات كجزء من الصيانة الروتينية.
س2: تعرض وحدة CNC إنذار نظام أثناء الإقلاع يمنع الوصول إلى شاشة التشغيل العادية. هل يمكن تحديد أن اللوحة معيبة من هذه الأعراض؟
يمكن أن ينتج إنذار نظام بدء التشغيل (إنذار PS، إنذار SV أثناء الإقلاع، أو عرض شاشة خطأ CNC مع عدم إمكانية حركة المحاور) عن عطل في اللوحة الرئيسية، أو فشل مضخم محرك، أو تلف بيانات SRAM، أو مشكلة في اتصال FSSB.
قبل استنتاج أن اللوحة الرئيسية قد فشلت، تحقق من مصفوفة مؤشرات LED التشخيصية على وجه اللوحة — كل مؤشر LED يمثل حالة نظام فرعي معين، ومجموعة مؤشرات LED المضاءة/غير المضاءة أثناء فشل الإقلاع تحدد النظام الفرعي الذي لم يتم تهيئته.
يوفر دليل صيانة 0i-D Mate جدول تشخيص مؤشرات LED. فقط بعد تشخيص مؤشرات LED والتأكد من صحة جهد إمدادات الطاقة، يجب اعتبار استبدال اللوحة كخطوة تالية.
س3: هل يدعم إصدار Mate من 0i-D Mate نفس خيارات البرامج مثل 0i-D الكامل؟
مجموعة خيارات البرامج المتاحة على 0i-D Mate هي مجموعة فرعية من قائمة خيارات 0i-D الكامل.
الخيارات التي تتطلب أكثر من عدد المحاور الأساسي لوحدة Mate أو موارد الأجهزة — مثل التشغيل المتزامن بخمسة محاور، أو التحكم الإضافي في المسار، أو التحكم في المنحنيات بالذكاء الاصطناعي عالي الأداء — غير متوفرة على Mate.
الخيارات المسجلة على لوحة A20B-8201-0088 (مخزنة في منطقة FROM باللوحة أو عبر نظام تسجيل خيارات FANUC) خاصة بتكوين الآلة الأصلية التي تم شراؤها.
يجب أن تحتوي اللوحة البديلة إما على نفس الخيارات المسجلة أو أن يتم تكوينها لتتوافق من خلال عملية تسجيل مفتاح الخيار من FANUC.
س4: كيف يفشل اتصال FSSB، وما هي الأعراض عند حدوثه؟
يفشل FSSB على 0i-D Mate عادةً في صورة أعطال في محركات المحاور تظهر فورًا عند تشغيل الطاقة، قبل محاولة أي حركة للمحاور — لا يمكن لمضخمات المحركات إنشاء رابط الاتصال الخاص بها مع اللوحة الرئيسية.
تشمل أسباب فشل FSSB الشائعة: تلف مادي في كابل الألياف الضوئية (متشقق، منحني، أو ملوث عند طرف الموصل)، فشل جهاز إرسال واستقبال FSSB على اللوحة الرئيسية أو المضخم، أو فشل شريحة اتصالات FSSB على اللوحة الرئيسية.
استبدال كابل FSSB هو خطوة التشخيص الأولى — هذه الكابلات هي مواد استهلاكية يمكن شراؤها بشكل منفصل.
إذا لم يؤدِ استبدال الكابل إلى استعادة اتصال FSSB، فإن اللوحة الرئيسية أو واجهة FSSB لمضخم المحرك تتطلب مزيدًا من التحقيق.
س5: هل يمكن إصلاح A20B-8201-0088 بعد فشل ناتج عن زيادة في التيار؟
عادةً ما تتلف زيادة التيار التي تكون شديدة بما يكفي لإتلاف اللوحة الرئيسية دوائر الحماية المدخلة أولاً (صمامات TVS، MOVs) وقد تتلف أيضًا شرائح منظم الجهد أو شرائح اتصالات FSSB.
يمكن لمراكز إصلاح FANUC المتخصصة التي لديها وصول إلى منصات اختبار 0i-D غالبًا إصلاح اللوحات المتضررة من زيادة التيار عن طريق استبدال مكونات الحماية والاتصال المتأثرة، مما يعيد اللوحة إلى وظيفتها الكاملة.
تعتمد تكلفة الإصلاح مقابل تكلفة اللوحة البديلة على مدى الضرر — اللوحات ذات مسارات PCB المحترقة أو المعالجات المدمجة الفاشلة لا يمكن إصلاحها اقتصاديًا بشكل عام، بينما غالبًا ما يتم استعادة اللوحات ذات تلف مكونات الحماية الموضعي بنجاح.
