FANUC A20B-9000-0380 — لوحة مستشعر محرك المغزل

ما هو هذا الجزء

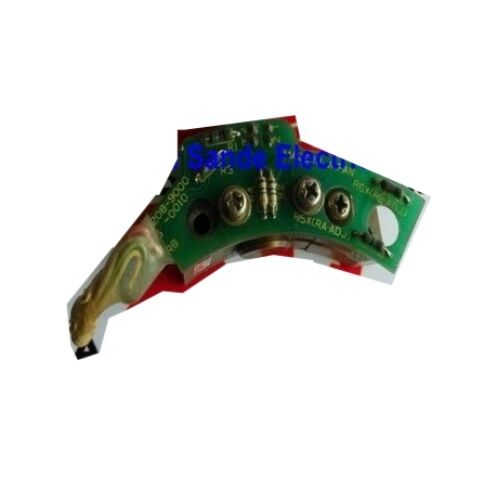

تجول في أرضية أي ورشة آلات تقريبًا تعمل بمعدات يتم التحكم فيها بواسطة FANUC من الثمانينيات حتى أوائل العقد الأول من القرن الحادي والعشرين، وستصادف سلسلة مستشعرات FANUC A20B-9000 وهي تقوم بعمل هادئ وغير لامع داخل محرك المغزل. الـ A20B-9000-0380 هي لوحة PCB لمستشعر محرك المغزل ومحول الإشارة — لوحة صغيرة ولكنها حرجة ميكانيكيًا تقع داخل غلاف المحرك، وتقرأ إشارات الالتقاط البصري التي يولدها الدوار الدوار، وتحول تلك الموجات الجيبية التناظرية إلى إشارات مربعة رقمية نظيفة يمكن لنظام التحكم FANUC CNC استخدامه بالفعل.

بدون عمل هذه اللوحة بشكل صحيح، لا يمتلك التحكم صورة موثوقة لما يفعله المغزل. ينهار ردود فعل السرعة، ويفشل توجيه المغزل، ويصبح النقر الصلب — الذي يعتمد كليًا على معرفة الموضع الزاوي الدقيق للمغزل في جميع الأوقات — مستحيلاً. قد لا تزال الآلة تعمل في بعض الأوضاع المتدهورة، ولكن أي عملية تعتمد على الحركة المنسقة للمغزل إلى التغذية ستؤدي إما إلى إنذار أو إنتاج خردة.

الوظيفة ومسار الإشارة

تعمل مجموعة المستشعرات في محرك المغزل FANUC AC على مرحلتين. المرحلة الأولى هي عنصر الالتقاط البصري نفسه — مصفوفة كاشف ضوئي تقرأ قرصًا مشفرًا أو حلقة على عمود الدوار، وتولد مخرجات جيبية تناظرية (sin/cos) مع دوران العمود. تحمل هذه الإشارات التناظرية معلومات الموضع والسرعة ولكن لا يمكن لوحدة التحكم CNC الرقمية قراءتها مباشرة.

المرحلة الثانية هي لوحة PCB لمحول إشارة A20B-9000-0380. تأخذ خرج مستشعر sin/cos الخام، وتعالجه من خلال دوائرها الموجودة على اللوحة، وتنتج:

• خرج نبضة تزايدي تربيعي — إشارات موجة مربعة من الطور A و B التي يحسب منها التحكم كلاً من سرعة واتجاه الدوران
• نبضة مرجع صفر (نبضة دوران واحدة) — نبضة علامة يتم إنشاؤها مرة واحدة لكل دوران كامل لعمود المحرك، مدتها حوالي 120 ميكرو ثانية، والتي يستخدمها التحكم لإنشاء مرجع زاوي مطلق في كل مرة يتم فيها توجيه المغزل إلى نقطة الأصل

هذا المزيج هو ما يجعل توجيه المغزل، والتحكم في المحور C (في الآلات حيث يعمل المغزل كمحور تحديد موضع)، ووظائف النقر الصلب ممكنة على أنظمة FANUC القديمة.

معلومات الجزء في لمحة

سلسلة A20B-9000 في السياق

تمتد سلسلة A20B-9000 عبر العديد من متغيرات لوحات مستشعرات المغزل التي تبدو متشابهة ظاهريًا ولكنها غير قابلة للتبديل. غالبًا ما يتم إدراج -0300 و -0380 معًا بواسطة متخصصي قطع غيار FANUC وتؤدي وظائف مماثلة عبر أجيال مختلفة من محركات المغزل. تغطي المتغيرات الأخرى في نفس العائلة — بما في ذلك -0120 و -0180 و -0500 — أحجام إطارات محركات مختلفة، أو تكوينات موصلات، أو تخطيطات دوائر معدلة تم تقديمها في نقاط مختلفة من تاريخ إنتاج محركات المغزل FANUC.

الحصول على اللاحقة الصحيحة ليس اختياريًا. سيؤدي استبدال متغير A20B-9000 الخاطئ إما إلى منع اللوحة من التناسب مع الموصل المادي للمحرك، أو إنتاج عدد نبضات غير صحيح يسبب أخطاء في الموضع، أو يتسبب في إنذار وحدة التحكم CNC فورًا عند تمكين المغزل. عند طلب بديل، قم دائمًا بالتحقق المتقاطع من رقم الجزء من لوحة اسم المحرك أو ملصق لوحة المستشعر الأصلية بدلاً من الاعتماد على حجم إطار المحرك وحده.

عند فشل هذه اللوحة — الأعراض التي يجب معرفتها

الـ A20B-9000-0380 هي لوحة PCB سلبية بدون تبريد نشط ولا أجزاء متحركة، لذا فهي تميل إلى أن تدوم أطول من العديد من المكونات الأخرى في نظام المغزل. عندما تفشل، فإن الأسباب الأكثر شيوعًا هي التلوث الناتج عن تسرب ضباب الزيت إلى غلاف المحرك، أو إجهاد وصلات اللحام الناتج عن الاهتزاز، أو التدهور المرتبط بالعمر للمكونات البصرية على جانب الالتقاط.

تشمل إنذارات CNC النموذجية المرتبطة بفشل لوحة المشفر في أنظمة FANUC ما يلي:

• SP9001 / SP9002 — خطأ في ردود فعل سرعة محرك المغزل
• SP9003 — شذوذ إشارة مشفر موضع المغزل
• 434 / 435 — انقطاع مستشعر المغزل أو فقدان الإشارة (يختلف رقم الإنذار حسب جيل CNC)

قبل إدانة لوحة A20B-9000-0380 نفسها، يجدر التحقق من الموصل بين اللوحة وكابل تغذية محرك المغزل، حيث أن واجهة الـ 12 سنًا هي نقطة ضعف معروفة في الآلات ذات الاهتزازات العالية أو الصيانة غير المتكررة. سيؤدي سن مفكوك أو متآكل إلى أعراض مماثلة لفشل لوحة PCB.

اعتبارات الشراء والإصلاح

لم تعد FANUC تصنع الـ A20B-9000-0380 كعنصر إنتاج جديد. الوحدات الأصلية الأصلية — غالبًا ما توصف بأنها مخزون OEM الياباني — تتداول عبر سوق قطع غيار CNC المتخصصة والمخزون الفائض الصناعي. قبل الشراء، تأكد من المورد أن:

1. تم اختبار الوحدة كهربائيًا (وليس مجرد فحص بصري)
2. موصل الـ 12 سنًا وجميع وصلات اللحام عبر الفتحات سليمة
3. سطح الالتقاط البصري نظيف وخالٍ من التلوث

بالنسبة للآلات التي تكون فيها تكلفة التوقف عن العمل مرتفعة، تقدم بعض شركات خدمة CNC إصلاحات على مستوى اللوحة لمكونات سلسلة A20B-9000، مما يعيدها إلى حالة قابلة للخدمة بتكلفة أقل بكثير من الحصول على بديل من المخزون الفائض. هذا يستحق الاستكشاف إذا كان عنصر الالتقاط البصري نفسه لا يزال سليمًا وكان الفشل مقتصرًا على دوائر تحويل الإشارة.

أسئلة وأجوبة

س1: ما هي محركات المغزل FANUC التي تستخدم لوحة المشفر A20B-9000-0380؟

تم تصميم الـ A20B-9000-0380 لمحركات المغزل FANUC AC من الجيل المبكر التي تستخدم مستشعر التقاط بصري داخلي بواجهة تغذية راجعة بـ 12 سنًا. غالبًا ما يتم إقرانها جنبًا إلى جنب مع الـ A20B-9000-0300 في قوائم الأجزاء، مما يشير إلى الاستخدام المشترك عبر عائلة شائعة من أطر محركات المغزل FANUC المنتجة خلال نفس الحقبة. نظرًا لأن FANUC لا تنشر جدول مرجع متقاطع شامل في المجال العام، فإن الطريقة الأكثر موثوقية لتأكيد التوافق هي مقارنة رقم الجزء المطبوع على لوحة المستشعر الموجودة داخل محركك بالوحدة البديلة قبل الشراء. إذا تم إصلاح المحرك أو إعادة تصنيعه سابقًا، فقد يكون رقم جزء اللوحة الأصلي قد تغير بالفعل.

س2: هل يمكن استبدال الـ A20B-9000-0380 بمتغير A20B-9000 مختلف إذا كان الجزء المحدد غير متوفر؟

ليس بدون التحقق. تغطي سلسلة A20B-9000 العديد من متغيرات مستشعرات المغزل التي تختلف في ترتيب أسلاك الموصل، وعدد نبضات الخرج، وتصميم الدائرة. قد لا تنتج لوحة متشابهة ماديًا من لاحقة مختلفة نفس تردد النبضة أو تتصل بنفس واجهة الـ 12 سنًا، مما يؤدي إلى أخطاء في حساب السرعة أو ظروف إنذار فورية على وحدة التحكم CNC. إذا كانت اللاحقة -0380 المحددة غير متوفرة، فيجب على فني خدمة مؤهل من FANUC أو أخصائي قطع غيار CNC ذي خبرة مراجعة مواصفات المحرك قبل محاولة أي استبدال متقاطع.

س3: ما هي أجيال التحكم CNC التي تتوافق معها هذه اللوحة؟

تم إنتاج الـ A20B-9000-0380 للعمل مع أنظمة FANUC CNC التي تقبل تنسيق تغذية مستشعر المغزل الذي تستخدمه محركات المغزل FANUC AC من الجيل المبكر — تغطي أنظمة مثل FANUC Series 0، Series 10/11، Series 15، وأجهزة التحكم ذات الصلة من فترة الإنتاج المقابلة. الآلات التي تعمل بهذه الضوابط مع محركات المغزل المتوافقة هي التطبيق الأساسي. انتقلت أنظمة المغزل FANUC الأحدث إلى تقنيات مشفرات مختلفة (مثل عائلات المستشعرات &alpha؛i و &beta؛i)، والتي تستخدم لوحات وموصلات مختلفة تمامًا. لا ينطبق الـ A20B-9000-0380 على أجيال المحركات هذه.

س4: هل هذه اللوحة هي نفسها مشفر موضع المغزل (مشفر النبضات من سلسلة A860)؟

لا — هذان مكونان مميزان يؤديان أدوارًا مختلفة في نظام المغزل FANUC. الـ A20B-9000-0380 هي لوحة محول إشارة مستشعر مثبتة داخل غلاف محرك المغزل، وتقوم بتحويل خرج الالتقاط البصري الداخلي إلى إشارات تغذية رقمية. مشفرات الموضع من سلسلة A860 (مثل عائلات A860-0309 أو A860-0382) هي مستشعرات خارجية مثبتة عادةً على أنف المغزل أو من خلال اقتران ميكانيكي، وتستخدم خصيصًا لتوجيه المغزل عالي الدقة والتحكم في المحور C. في العديد من الآلات، توجد كلا النوعين من التغذية في وقت واحد — يتعامل مستشعر المحرك الداخلي مع تنظيم السرعة بينما يتعامل مشفر الموضع الخارجي مع تحديد الموضع الزاوي.

س5: كيف يجب التعامل مع الـ A20B-9000-0380 وتخزينها لمنع التلف قبل التركيب؟

مثل جميع لوحات PCB المشفرة الدقيقة من FANUC، يجب التعامل مع الـ A20B-9000-0380 مع احتياطات ESD القياسية — سوار معصم مؤرض وتغليف مضاد للكهرباء الساكنة. يجب أن يظل سطح الالتقاط البصري (إذا كان مكشوفًا) خاليًا تمامًا من بصمات الأصابع والزيت والغبار؛ حتى طبقة رقيقة من التلوث على المسار البصري ستقلل من جودة الإشارة ويمكن أن تسبب إنذارات متقطعة تحت الاهتزاز. يجب أن يكون التخزين طويل الأجل في كيس مضاد للكهرباء الساكنة محكم الإغلاق داخل بيئة جافة ومستقرة حراريًا بعيدًا عن المجالات المغناطيسية وأشعة الشمس المباشرة. قبل التركيب، افحص موصل الـ 12 سنًا بحثًا عن أي دبابيس مشوهة أو مدفوعة للخلف، حيث أن تلف الموصل أثناء الشحن هو السبب الأكثر شيوعًا للمشاكل مع اللوحات المستعملة التي تصل من الموردين الفائضين.
