FANUC A20B-9000-0500 مكشف بورصة مكشف محرك الأسفل لنظم FANUC CNC

ما هو هذا العنصر و لماذا يهم

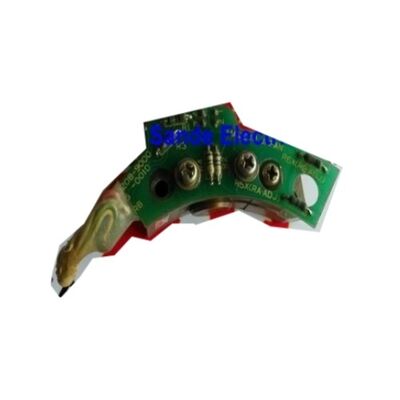

الـA20B-9000-0500هي لوحة تشفير محركات فانوك، وهي جزء من سلسلة A20B-9000 من أجهزة الاستجابة الاستجابة المستخدمة في أنظمة التصنيع CNC من فانوك. وظيفتها تقع في مركز التحكم في الفولاذ المغلق:مصممة على محرك الغزل، فإنه يقيس باستمرار موقف الدوران والسرعة،تغذية تلك البيانات مرة أخرى إلى مكبر الغزل والتحكم CNC حتى يتمكن النظام من تنظيم بالضبط كيف سريع الغزل هو الدوران.

هذه النقطة الأخيرة تستحق بعض التشديد. التحكم في الغزل لا يتعلق ببساطة الوصول إلى RPM المستهدف. العمليات مثل النقر الصلب، قطع الخيوط،وتوجيه الغزل كل تتطلب CNC لمعرفة الموقف الزاوي الدقيق من عمود الغزل في أي لحظةلوحة التشفير هي التي تجعل الوعي بالموقع ممكناً. بدون تشفير يعمل، يعود الفولاذ إلى سلوك الحلقة المفتوحة في أحسن الأحوالCNC يولد إنذار ردود الفعل المغزل ويرفض تشغيل البرنامج على الإطلاق.

A20B-9000-0500 هو أيضا مرجعية متقاطعةA20B90000500في بعض كتالوجات الأجزاء، تشير كلتا التسميتين إلى عنصر واحد.

سلسلة الترميز A20B-9000 في السياق

تستخدم FANUC نظام ترقيم جزء منظم عبر مجموعة مكيفات الفولاذ الخاصة بها.تتضمن سلسلة A20B-9000 عائلة من لوحات ترميز محرك الدوران المصممة للاندماج في محركات الدوران التيار المتردد FANUCيتم مطابقة كل متغير داخل السلسلة بما في ذلك A20B-9000-0380 ، A20B-9000-0300 ، A20B-9000-0010 ، و A20B-9000-0500 إلى أنواع المحركات المحددة وتكوينات مكبرات الغزل.

هذه لوحات التشفير مختلفة عن أجهزة التشفير النبضية من سلسلة A860 المستخدمة في محاور تغذية FANUC. حيث تتعامل عائلة A860 مع متطلبات ردود الفعل من محاور تغذية خطية ودورية ،لوحات A20B-9000 مصممة خصيصا للسرعة العالية، الطلبات العالية على طاقة محركات الغزل آلات تشغيل عمليات القطع المستمرة في الآلاف من الدورات في الدقيقةغالباً مع ظروف التبريد والاهتزاز التي لن يواجهها مكشف محور الخدمة.

فهم أي متغير هو الصحيح لآلة معينة يتطلب مطابقة المشفر لنموذج المحرك المحدد.استخدام المكشف الخاطئ داخل نفس عامل الشكل المادي يمكن أن يؤدي إلى خطأ في العد، بيانات سرعة خاطئة، أو إنذارات التحكم حتى لو كانت الوحدة تعمل بشكل طبيعي.

الدور التقني في حلقة التحكم في الغزل

عندما يدخل الميكانيكي أوامر S، فلنقل S3000 M03، فإن تسلسل الأحداث الذي يلي أكثر تعقيدا مما يبدو.يبدأ الفولاذ في التسارع، وتبدأ لوحة التشفير على الفور في توليد نبضات ردود فعل متناسبة مع دوران العمود الفعلي.المضخم يقارن تلك النبضات ضد سرعة المطلوب وتعديل انتاجها باستمرار لسد الفجوة.

في الحالة الثابتة، يحافظ المشفر على حلقة مغلقة: يتم الكشف عن أي انحراف عن RPM المستهدف الناجم عن تغير حمولة القطع أو الآثار الحرارية أو تقلبات الإمدادات وتصحيحه في الوقت الحقيقي.هذا هو ما يعطي محركات FANUC الموديل استقرار السرعة المميزة تحت حمولات رقاقة مختلفة الترميز هو تحديث حساب التحكم المضخم باستمرار طوال القطع.

بالنسبة للعمليات التي تتطلب التحكم الموضعي ، فإن التنقر الصلب هو الأكثر شيوعًا ، يوفر المشفر أيضًا مرجعية المرحلة المطلقة. يعرف CNC أين يقع الغزل في ثورة واحدة ،والذي هو ما يسمح له لمزامنة دوران الغزل مع Z-محور تغذية لإنتاج خط خط دقيق، حتى في مواجهة الاختلافات البسيطة في السرعة أثناء دورة الضغط.

الخصائص الفيزيائية وموقع التثبيت

تم تصميم لوحة تشفير A20B-9000-0500 ليتم تركيبها على الجزء الخلفي من محرك الغزل ، عادة تحت مجموعة مروحة التبريد. على معظم تكوينات محرك الغزل FANUC ،يتم تركيب مروحة الهواء في الجزء الخلفي من إطار المحرك، ويقع المشفر بين غطاء المروحة والجرس النهائي للمحرك ، ويرتبط بتوسيع عمود المحرك.

من الناحية الفيزيائية ، تتكون الوحدة من PCB الاستشعار (عنصر الستاتور) وقرص الدوار أو الهدف الذي يتم تثبيته على عمود الدوران.يكتشف PCB دوران الهدف ويولد إشارة ردود الفعللأن الدوار مرتبط ميكانيكياً بالعمودتتطلب لوحة التشفير محاذاة دقيقة أثناء التثبيت حتى غرابة طفيفة في تركيب الدوار يمكن أن تسبب ضوضاء في إشارة التغذية الراجعة، والتي تظهر على شكل صيد، اهتزاز، أو عدم انتظام السرعة المتقطعة أثناء التشغيل.

يتم توصيل مخرج الترميز إلى مكبر الغزل عادة من خلال JY2 أو المحطة المكافئة باستخدام كابل محمي مخصص.سلامة الكابلات هي مصدر شائع للفشل المرتبط بالترميز الذي لا ينطوي على لوحة الترميز نفسها؛ هذا يستحق التحقق قبل إدانة مجلس الإدارة أثناء حل المشاكل.

أعراض فشل شائعة تشير إلى هذا المكون

يظهر فشل مشفر الفولاذ بطرق متعددة يمكن التعرف عليها. إن معرفة هذه الأنماط توفر وقت التشخيص وتجنب استبدال الأجزاء غير الضرورية.

إنذار ردود الفعل من الغزل عند تشغيل الطاقة أو أثناء التسارعهذا هو الإشارة الأكثر مباشرة. على FANUC 0i ، 16i ، 18i ، وأجهزة التحكم المماثلة ، سيشير رقم الإنذار إلى انحراف سرعة الغزل ، أو فصل الترميز ، أو شذوذ إشارة التغذية الراجعة.

الفولاذ يطارد أو يتذبذب بسرعة ثابتة.إذا كان المحرك يصل تقريبًا إلى الدورانات الصحيحة في الدقيقة ولكن بعد ذلك يرتفع ويتعافى إيقاعيًا ، فإن المكيف يولد إشارة صاخبة أو متقطعة بدلاً من الفشل بشكل مباشر.يمكن أن يكون سبب هذا من قبل قرص الدوار التالفة، أجهزة تركيب فضفاضة تسمح للدوران بالتذبذب، أو تلف عناصر الاستشعار على اللوحة ذاتها.

إن الضغط الصلب ينتج صب غير دقيق أو خيوط ممزقة.العمليات المعتمدة على الموقف حساسة حتى لأخطاء العد الصغيرة في المشفر.الأخطاء المنهجية في الموقع في الثقوب التي يتم استخدامها حيث يكون الخيط دائمًا أكثر من أو أقل من الموقع يمكن أن يشير إلى ارتداء المشفر الذي لم يولد بعد إنذارًا صلبًا.

لا يوجد ردود فعل من الغزل على الإطلاق، الغزل يعمل في حلقة مفتوحة أو لا يعمل على الإطلاق.عادة ما يتسبب فشل لوحة التشفير الكامل في رفض CNC لأوامر الغزل ، مما يعرض إنذارًا على الفور.

قبل استبدال لوحة الترميز، تأكد دائما من كابل الترميز والمتصل. دخول المبرد في المرفق، تلف الكابل بالقرب من نهاية المحرك،والبراميل المتآكلة تسبب أعراض مماثلة لتعطيل اللوحة في جزء صغير من تكلفة الاستبدال.

اعتبارات المصدر

A20B-9000-0500 هو مكون أصلي لـ FANUCوالوحدات المستخدمة التي تم اختبارها هي إلى حد كبير قرار إدارة المخاطر.

يقدم مخزون OEM الجديد ، حيثما كان متاحاً ، أعلى قدر من الثقة في عمر الخدمة ، لكن لوحات تشفير FANUC من أجيال الآلات القديمة ليست متوفرة دائمًا بسهولة من خلال القنوات القياسية ،وعندما يكونونالجهاز الذي تم تجديده من متخصصين في قطاعات الحاسب الآلي المشهورين الذين يختبرون على معدات اختبار محرك الدوران الحية قبل الشحن يوفر بديلاً عملياً.المؤهل الرئيسي هو ما إذا كان المورد يختبر تحت الحمل الديناميكي، وليس فقط استمرارية التشغيل.

بغض النظر عن تاريخ الوحدة، التثبيت السليم وتفتيش الكابلات هو مهم مثل جودة المكون نفسه.حل العديد من حالات "استبدال مكيف" في مرحلة الكابل أو المرفق دون أي عمل على مستوى اللوحة المطلوبة.

الأسئلة الشائعة

س1: ما هو الفرق بين A20B-9000-0500 واللوحات المشفرة الأخرى من سلسلة A20B-9000 مثل A20B-9000-0380 أو A20B-9000-0300؟

يتم مطابقة كل متغير في سلسلة A20B-9000 لنموذج محرك فانوك محدد أو جيل محرك. رقم اللاحقة (0500 ، 0380, 0300 ، إلخ.) تحدد مراجعة التصميم المحددة ونوع المحرك الذي يتم معايرته. يشتركون في مفهوم مادي مشترك ‬ PCB مكشف مثبت على الجزء الخلفي من محرك الغزل ‬ ولكنهم يختلفون في هندسة الاستشعار ، وإنتاج النبض ، والواجهة الكهربائية.استخدام المتغير الخاطئ على المحرك سيؤدي إلى قراءات سرعة غير صحيحةأجهزة إنذار أو أخطاء في العد الصامتتأكد دائما رقم الجزء ضد لوحة اسم المحرك أو قائمة أجزاء الجهاز بدلا من افتراض تركيب المادي يعني التوافق الوظيفي.

س2: هل يمكن إصلاح لوحة التشفير هذه، أم أنها بحاجة إلى استبدالها تماما؟

الإصلاح على مستوى المكونات ممكن من الناحية التقنية وممارسة من قبل شركات إصلاح CNC المتخصصة مع المعدات الصحيحة.يمكن أن تعاني PCB الاستشعار من فشل في دائرة الكشف البصرية أو المغناطيسية، مكونات تكييف الإشارة، أو مرحلة السائق الخروج الدقة الميكانيكية للعلاقة بين الدوار والستاتور مهمة مثل الإلكترونيات، لذلك أي إصلاح يجب أيضا التحقق من أن حالة الأجهزة التثبيت و الدوار هي ضمن التسامح.حيث أن خطأ حساب خفيف يسبب مشاكل نوعية حقيقية في الأجزاء التي تنتجها الآلة، يجب أن يشمل الاختبار بعد الإصلاح التحقق الديناميكي عند سرعات التشغيل الفعلية وليس مجرد اختبار ثابت.

السؤال الثالث: الآلة تظهر إنذار تشفير فولاذ كيف يمكنني التأكد من أنه لوحة تشفير وليس الكابل؟

ابدأ بالكهرباء قبل لمس لوحة التشفير. قم بفصل كابل التشفير في نهاية مكبر الغزل وفحص دبوس الاتصال بحثًا عن التآكل أو الاتصالات المنحنية أو بقايا المبرد.ثم التحقق من استمرارية الكابل بين رابط مكبر ومدخل مكيف في المحرك، تبحث بشكل خاص عن الفتحات المتقطعة في الموصلات المحميةثم لوحة المشفر نفسه هو خطأ الأكثر احتمالاعلى بعض أجهزة التحكم في FANUC ، تظهر صفحة التشخيص بيانات ردود فعل المشفر الخام ؛ إذا كانت هذه البيانات غائبة أو غير منتظمة مع توصيل كابل جيد ، فإن لوحة المشفر قد فشلت بالتأكيد تقريبًا.

السؤال 4: هل A20B-9000-0500 متوافق مع كل من FANUC 0-سلسلة وأحدث 16i / 18i / 0i سلسلة أجهزة التحكم؟

يتم تحديد التوافق بواسطة محرك الدوران ومضخم الدوران في الاستخدام ، وليس مباشرة بواسطة سلسلة التحكم CNC.تتواصل لوحة التشفير مع مكبر الغزل إذا لم يتم تغيير المكبر والمحرك، استبدال A20B-9000-0500 الفاشلة مع وحدة متطابقة ستستعيد الوظيفة الطبيعية بغض النظر عن الجيل من التحكم CNC يقع أعلى.تظهر أسئلة التوافق عندما يتم إعادة التحكم في آلة أو عندما يتم استبدال مكبر الغزل بوحدة من جيل مختلف، يجب التحقق من متطلبات واجهة المشفر للمضخم الجديد مقابل ما ينص عليه A20B-9000-0500.

السؤال 5: كيف يجب تخزين A20B-9000-0500 إذا لم يكن من الممكن تثبيته على الفور؟

تخزين الوحدة في علبتها الأصلية المضادة للستاتيكية أو علبة حماية ESD معادلة ، في بيئة نظيفة وجافة ذات درجة حرارة مستقرة ‬ بعيدة عن أشعة الشمس المباشرة والرطوبة ،ومصادر الاهتزاز. يحتوي PCB الاستشعار على مكونات حساسة للتفريغ الكهربائي الساطع ، ويمكن أن يتلف عنصر الدوار (إذا تم تضمينه كمجموعة) عن طريق الاصطدامات التي لن تظهر بشكل مرئي في الغطاء.تجنب تخزين الوحدة بالقرب من الحقول المغناطيسية القويةمعظم المتخصصين في مكونات CNC يوصي بتثبيتها خلال 12-18 شهرًا من إزالتها من المخزن لتحقيق موثوقية مثالية.يجب اختبار الوحدات المخزنة بعد هذه الفترة قبل تركيبها على آلة الإنتاج.

يجب أن تكون لوحة التشفير A20B-9000-0500 مطابقة لنموذج محرك FANUC المناسب. تحقق دائمًا من التوافق مع لوحة اسم المحرك ووثائق الجهاز قبل التثبيت.يجب أن يتم استبدال المشفر مع إغلاق الجهاز بالكامل ومحرك الغزل المبرد إلى درجة حرارة البيئة.
