| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-9001-0480 |

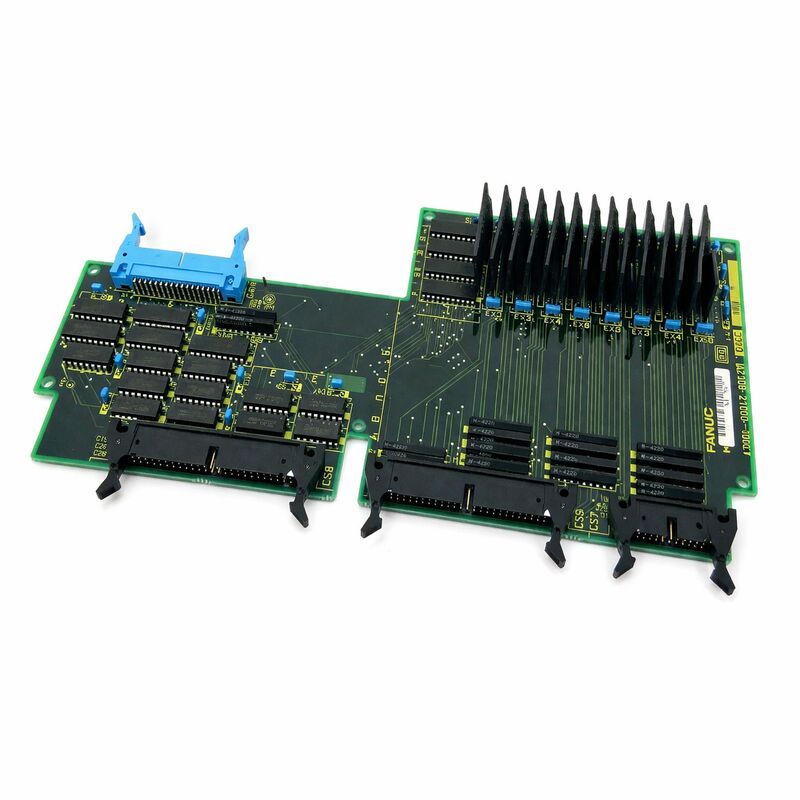

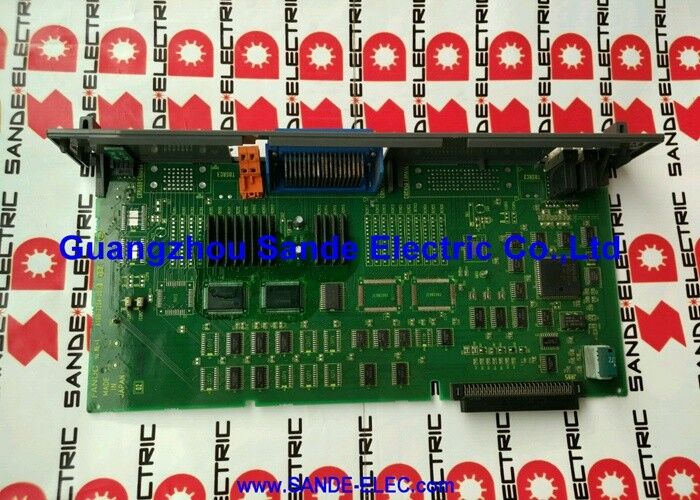

الـFANUC A20B-9001-0480يشغل دورًا محددًا وعمليًا في بنية I / O لـ FANUC Series 16/18 CNC:يمنح الآلة المزيد من اتصالات الإشارة دون الحاجة إلى بطاقة إدخال / إخراج مستقلة منفصلة أو وحدة تحكم ثانية.
تتواصل لوحة الإدخال والإخراج الفرعية مباشرة مع لوحة إدخال/إخراج أساسية موجودة، حيث تشارك اتصال الحافلة لللوحة الأساسية مع CNC مع إضافة محطات إشارة خاصة بها.
النتيجة هي التكاملتوسيع إدخال/إخراج فعال من حيث التكلفة الذي قام به مصنعو أدوات الآلات عندما كانت سعة لوحة إدخال/إخراج أساسية واحدة غير كافية للوصول إلى المجموعة الكاملة من المدخلات والمخرجات للآلة.
إن فهم سبب ضرورة توسيع إدخال/إخراج في بعض الأحيان يتطلب معرفة كيفية توزيع إدخال/إخراج أدوات الآلة.
The PMC (Programmable Machine Controller) in a FANUC CNC executes the machine-specific ladder logic that controls every machine function except the actual axis and spindle motion — ATC tool selection and clamping، تغيير المنصات، تشغيل/إيقاف تدفق سائل التبريد، ناقل الشفرات، قفل الأبواب، نظام التشحيم، مصراع قطعة العمل، تحديد موقع الوقود، الراحة الثابتة، تشغيل الصمام الهيدروليكي،والعديد من الوظائف الأخرى.
كل من هذه الوظائف تولد وتستهلك إشارات الإدخال / الإخراج: الباب لديه حد مفتوح وحد مغلق (دخلين) ،عقدة هيدروليكية لديها أمر الكهربائية (1 مخرج) ومفاتيح الحد المؤكدة / غير المكبسة (2 مدخلات)، يمكن أن تحتوي مجلة الأدوات على إشارة لكل جهاز استشعار موقع المجلة (ما يصل إلى 60 + مدخلات على المجلات الكبيرة).أضف هذه إلى جميع أنحاء مركز معالجة مجهزة بالكامل و مجموع عدد إدخالات / إخراج يزيد بسهولة ما توفره لوحة واحدة 104/80.
| المعلم | القيمة |
|---|---|
| المدخلات الرقمية (DI) | 52 |
| المخرجات الرقمية (DO) | 40 |
| نوع الإخراج | نوع المغسلة (NPN، فعالة منخفضة) |
| التثبيت | الخنزير الخلفي على لوحة الإدخال / الإخراج الرئيسية |
| توافق النظام | سلسلة FANUC 16 و 18 CNC |
| إدارة الدراسات الدراسية المشتركة مع الدراسات الأولية | 156 DI / 120 DO (مع قاعدة A16B-2202-0960) |
| الأصل | اليابان |
"نوع الغبار" في مصطلحات FANUC لإدخال/إخراج تعني أن ترانزستورات الإخراج تسحب محطة الإخراج إلى أسفل السكة الحديدية المشتركة 0 فولت عندما تكون نشطة (منطق 1).
يتم توصيل الجهاز الخارجي صمام الكهربائي ، ولفل رليز ، ومصابيح مؤشرة بين رصيف التغذية الإيجابي (+ 24VDC) ومحطة الإخراج. عندما يقوم سلم PMC بتشغيل الإخراج ،التدفقات الحالية من + 24 فولت عبر الجهاز وإلى محطة الإخراج، حيث ترانزستور المغسلة تمر به إلى 0V.
يتم استخدام طوبولوجية المغسلة هذه على نطاق واسع في أدوات الآلات الآسيوية CNC والمعدات الصناعية اليابانية. معظم صمامات السولينويد والمركبات،ومصابيح الطيار المصممة لأنظمة متوافقة مع FANUC تتصل بين 24VDC ومخرج المغسلة دون أي مكونات إضافية.
يظهر مخطط سلكية الآلة للآلة الآلية المحددة عناوين الإخراج التي تتوافق مع محطات الإخراج المادية على موصلات لوحة الإدخال / الإخراج ،وأي أجهزة خارجية متصلة بكل محطة.
The A20B-9001-0480's 40 sink outputs follow the same electrical characteristics as the primary I/O board's outputs — designed for the 24VDC machine tool control voltage standard and capable of handling the inductive loads (solenoid valve coils، ملفات الإرسال) التي هي قياسية في أنظمة الكهرباء آلة الماكينة.
في رف FANUC Series 16/18 CNC ، تحتل لوحة الإدخال / الإخراج الرئيسية فتحة محددة.
لوحة A20B-9001-0480 الفرعية لإدخال وإخراج تتصل مباشرة باللوحة الأساسية من خلال مرفق توسيع مخصص ، وهي لا تحتل فتحة رف مستقلة ولكنها ترتبط باللوحة الأساسية.باستخدام اتصال رف تلك اللوحة للتواصل مع PMC CNC.
The PMC ladder programme accesses the sub I/O board's inputs and outputs through specific G-address (outputs from PMC) and F-address (inputs to PMC) ranges that are assigned to the sub board's signals in the I/O board's address mapping.
The machine tool builder defines this address mapping in the PMC parameters when the machine is built — the A20B-9001-0480's signals appear to the PMC ladder as additional DI/DO addresses beyond those of the primary board.
عند استبدال A20B-9001-0480 ، فإن التثبيت المادي لللوحة الاستبدالية هو عكس ما سبق: قم بتوصيله بموصول التوسع في اللوحة الرئيسية ،تأمينها ميكانيكيا (اللوحة عادة ما تكون مثبتة على دعامة اللوحة الرئيسية أو المواقف)، إعادة توصيل سلك الإدخال / الإخراج إلى شريط الطرف أو موصل لوحة الفرعية ، والتحقق من تشغيل عنوان PMC I / O عن طريق التحقق من الإشارات على شاشة تشخيص PMC.
عندما تكون هناك شكوك في أن إشارة من A20B-9001-0480 قد فشلت في وظيفة آلة لا تستجيب لأمر.مدخل لا يعكس حالة جهاز الاستشعار المادي الخطوة التشخيصية الأولى هي شاشة تشخيص PMC من CNC.
يمكن الوصول إليها من خلال لوحة MDI، شاشة التشخيص تظهر حالة كل عنوان PMC في الوقت الحقيقي،بما في ذلك عناوين G (المخرجات المطلوبة) وعناوين F (المدخولات المستلمة) التي تتوافق مع إشارات اللوحة الفرعية.
إذا كان مخرج مدعوم نشطًا (G-address bit = 1) ولكن محطة الإخراج المادية لا تظهر 24 فولت عند قياسها بمعدل متعدد ، فإن الخطأ إما في ترانزستور الإخراج على اللوحة الفرعية ،في الأسلاك من المحطة إلى الجهازأو في الجهاز نفسه.
إذا لم يعكس عنوان الإدخال (F-address bit) حالة جهاز الاستشعار الفيزيائي (المستشعر نشط ولكن بت = 0 ، أو المستشعر غير نشط ولكن بت = 1) ، فإن الخطأ في دائرة الإدخال على اللوحة الفرعية ،سلك الدخولأو جهاز الاستشعار
هذا النهج المنهجي لتعقب الإشارة يعزل بسرعة ما إذا كان A20B-9001-0480 نفسه قد فشل أو ما إذا كان الخطأ في الأسلاك الخارجية والأجهزة المرتبطة بها.
السؤال 1: هل A20B-9001-0480 موجود دائما، أو أنها إضافة اختيارية لنظام الإدخال والخروج سلسلة 16/18؟
إنها إضافة اختيارية تعمل لوحة الإدخال/الإخراج الرئيسية بشكل مستقل،و يتم تثبيت A20B-9001-0480 فقط عندما يقرر صانع آلة الآلة أن سعة 104/80 DI / DO لللوحة الرئيسية غير كافية لمتطلبات I / O للآلة.
بعض آلات السلسلة 16/18 لديها لوحة فرعية مثبتة من المصنع ؛ لا تفعل البعض الآخر.
يتم تأكيد وجود اللوحة الفرعية في آلة معينة عن طريق التفتيش المادي لمجموعة لوحة الإدخال / الإخراج أو عن طريق الرجوع إلى الوثائق الكهربائية للآلة.
آلة تعمل دون تركيب لوحة التشغيل الخاصة بها عندما يتوقع سلم PMC أن يظهر إنذارات أو سلوك إدخال / إخراج غير صحيح لأي عناوين مخصصة لللوحة التشغيل.
س2: بعد استبدال A20B-9001-0480 ، لا تزال بعض وظائف الجهاز لا تعمل. ما الذي يجب التحقق منه؟
تحقق من أن لوحة الاستبدال مثبتة بشكل صحيح ومتصلة بموصول التوسع في لوحة الإدخال / الإخراج الرئيسية. إن الاتصال الجزئي يسبب بعض الإشارات للعمل والبعض الآخر يفشل.ثم تحقق من جميع إعادة توصيل الأسلاك في محطات إدخال / إخراج لوحة الفرعية.
استخدم شاشة تشخيص PMC للتأكد من عناوين المدخلات والمخرجات المحددة التي تظهر حالات غير صحيحة ، ثم تتبع هذه الإشارات المحددة من خلال الأسلاك من المحطة إلى الجهاز.
التحقق المنهجي من العنوان على العنوان مقابل قائمة الإدخال / الإخراج في الآلة (عادة في الوثائق الكهربائية للآلة) يؤكد ما إذا كانت المشكلة داخلية لللوحة أو سلكية خارجية.
السؤال 3: هل يمكن استخدام A20B-9001-0480 مع أنظمة FANUC Series 0 أو 21 CNC؟
يتم تحديد A20B-9001-0480 لأنظمة FANUC سلسلة 16/18 CNC.0i) يعتمد على ما إذا كانت لوحات الإدخال / الإخراج الرئيسية لهذه الأنظمة لديها نفس رابط التوسيع وما إذا كان تعيين عنوان PMC متوافقًالا تفترض التوافق بين الأجيال تأكد من وثائق الأجهزة الخاصة بالجهاز و دليل الأجهزة لجيل CNC قبل الطلب أو التثبيت.
السؤال 4: لدى لوحة الإدخال والإخراج الفرعية مخرجات من "نوع الصنبور". هل يمكن توصيل أجهزة من نوع المصدر (PNP) بهذه المخرجات؟
مصادر من نوع الغطس مصممة للعمل على الغطس بالتيار مع حمولات إيجابية 24VDC (ملفات صمام سولينويد ، ملفات رلاي متصلة ب + 24V).أجهزة الاستشعار من نوع المصدر (PNP) أو أجهزة أخرى من نوع المصدر لا يمكن استبدالها أو توصيلها مباشرة إلى محطات الإخراج من نوع المغسلة دون حلقة انتقال أو واجهة.
عند توصيل أجهزة الميدان، تحقق من أن توبولوجيا الأسلاك في الجهاز (حمل متصل ب + V أو حمل متصل ب 0 V) تتطابق مع نوع الإخراج (المغرق أو المصدر).
بالنسبة لقنوات الإدخال، تنطبق اعتبارات مماثلة تُصمم دوائر الإدخال في A20B-9001-0480 لجهد إشارة الإدخال المحدد وتصميم الطوبولوجيا كما هو موثق في دليل الاتصال من سلسلة 16/18.
السؤال 5: هل هناك أي بيانات CNC مخزنة في A20B-9001-0480 التي تحتاج إلى النسخ الاحتياطي قبل الاستبدال؟
رقم: A20B-9001-0480 هي لوحة واجهة إشارة كهربائية بحتة، وهي تحتوي على ترانزستورات إدخال/إخراج، وقطاعات تكييف الإشارة، والموصلات المادية للأسلاك الميدانية،ولكن لا تخزن أي معايير آلةبرامج سلم PMC أو بيانات التكوين.
تقع جميع بيانات PMC في وحدات ذاكرة FROM / SRAM لمتحكم CNC ، غير متأثرة باستبدال لوحة الإدخال / الإخراج. لا يلزم أي نسخة احتياطية من البيانات خصيصًا لاستبدال هذه اللوحة.
