مشفر عمود ميتسوبيشي TS1860N1170 PLG — جهاز تغذية راجعة أصلي لأنظمة المغزل CNC من ميتسوبيشي

عندما يفقد محرك المغزل من ميتسوبيشي إشارة تحديد الموضع، تتوقف الآلة. توقف تام. لا يعني عدم وجود تغذية راجعة للمغزل عدم وجود توجيه، أو عدم وجود خيوط، أو عدم وجود تشغيل للمحور C — مجرد إنذار وخط إنتاج متوقف. إن جهاز ميتسوبيشي TS1860N1170 هو مشفر عمود PLG الذي يمنع هذا السيناريو بالضبط، حيث يعمل كجهاز تغذية راجعة للموضع والسرعة في أنظمة مغزل MELDAS CNC من ميتسوبيشي.

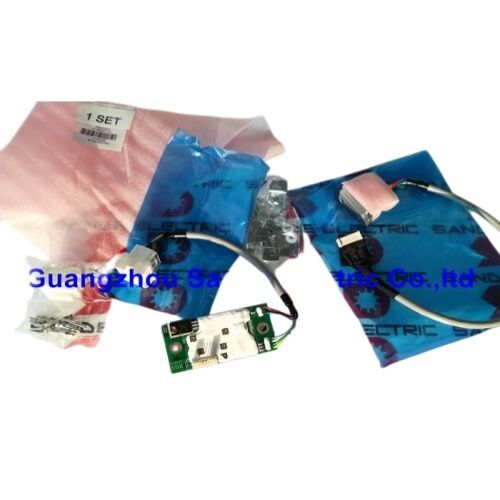

يتم تقديم هذه الوحدة جديدة، أصلية، وغير مثبتة — ميتسوبيشي إلكتريك معبأة في المصنع، ليست مجددة، وليست معاد تصنيعها.

ماذا يعني "PLG" في نظام مغزل ميتسوبيشي

PLG تعني مولد نبضات في مصطلحات CNC من ميتسوبيشي، على الرغم من أن أجهزة سلسلة TS الحديثة أكثر تطوراً بكثير من مجرد عداد نبضات بسيط. ينتمي TS1860N1170 إلى عائلة مشفرات PLG ذات الإخراج التسلسلي من ميتسوبيشي — وهي أجهزة تتواصل مع بيانات الموضع والسرعة مع محرك المغزل من سلسلة MDS عبر واجهة تسلسلية عالية السرعة بدلاً من موجات جيبية تناظرية بسيطة.

هذه البنية الاتصالات التسلسلية مقصودة. تخزن محركات المغزل MDS من ميتسوبيشي معلمات المحرك، وسجل الإنذارات، وبيانات التكوين داخل المشفر نفسه، مما يعني أن المشفر والمحرك يشكلان نظامًا متطابقًا يتحقق من سلامته عند التشغيل. استبدل بمشفر غير متوافق، وسينذر المحرك قبل أن يدور المغزل أبدًا. هذا هو أحد الأسباب التي تجعل استخدام جزء أصلي من ميتسوبيشي مهمًا جدًا لهذه الفئة من المكونات.

نظرة عامة — حقائق رئيسية

حلقة التغذية الراجعة للمغزل — لماذا هذا المشفر غير قابل للتفاوض

لا يقوم مغزل مركز التشغيل الآلي بأكثر من الدوران بسرعة عالية. في آلة حديثة يتم التحكم فيها بواسطة MELDAS، يجب على المغزل:

• التسارع والتباطؤ عند الطلب، والاستجابة بدقة لملفات تعريف المنحدر المبرمجة
• التوجيه إلى زاوية ثابتة لتغيير الأدوات التلقائي — التوقف في أجزاء من الدرجة، في كل مرة
• المزامنة مع تغذية المحور Z أثناء دورات التنصت الصلب، ومطابقة سرعة دوران المغزل مع معدل التغذية لدقة الخيط
• العمل كمحور C في مراكز الدوران والطحن، والحفاظ على الموضع الزاوي تحت حمل القطع

لا تعمل أي من هذه الوظائف بدون تغذية راجعة مستمرة ودقيقة من مشفر المغزل. يوفر TS1860N1170 هذه التغذية الراجعة، ويتواصل مباشرة مع مضخم المغزل MDS لإغلاق حلقات الموضع والسرعة في كل دورة مغزل.

المشفر الفاشل أو المتدهور لا ينتج دائمًا إنذارًا واضحًا. في بعض الأحيان يظهر على شكل انحراف متقطع في تحديد الموضع، أو فشل عرضي في التوجيه، أو عدم اتساق في درجة الخيط — أعراض تستغرق وقتًا لتشخيصها وتتبعها إلى المشفر. يلغي المشفر الجديد هذا المتغير تمامًا.

متطابق مع بنية محرك MDS من ميتسوبيشي

مشفرات PLG من سلسلة TS هي مكونات تم التحقق من صحتها ضمن نظام MELDAS CNC البيئي من ميتسوبيشي. تم تصميمها لتتوافق مع مضخمات المغزل من سلسلة MDS — بما في ذلك عائلات MDS-A و MDS-B و MDS-C و MDS-D و MDS-DH — والتي توجد في مجموعة واسعة من أدوات آلات CNC المبنية مع ضوابط ميتسوبيشي.

تتطلب وثائق ميتسوبيشي الفنية الخاصة بها إجراء ضبط تلقائي لـ PLG كلما تم استبدال مشفر PLG أو وحدة محرك المغزل. تعيد هذه الإجراءات معايرة إشارة مرجع المحور Z وتتحقق من جودة الإخراج الجيبي — وهي عملية لا يمكن أن تنجح إلا مع مشفر OEM أصلي يعمل بشكل صحيح. سيمنع جهاز ما بعد البيع أو الجهاز المنسوخ الذي يفشل في إجراء المعايرة هذا الآلة من العودة إلى العمل بغض النظر عن مظهره المادي.

تطبيقات عبر صناعة أدوات الآلات

يظهر TS1860N1170 ومتغيرات مشفر PLG ذات الصلة عبر مجموعة واسعة من أدوات الآلات التي تعمل بنظام MELDAS CNC من ميتسوبيشي. تشمل المنصات الشائعة:

مراكز التشغيل الآلي الأفقية — مراكز التشغيل الآلي الأفقية ذات تغيير المنصات حيث يحكم توجيه المغزل توقيت تغيير الأداة ودقة فهرسة المنصات

مراكز التشغيل الآلي الرأسية — مراكز التشغيل الآلي الرأسية حيث تعتمد دقة عمق ودرجة التنصت الصلب على تغذية المغزل المتزامنة

مراكز الدوران والطحن — آلات متعددة المهام حيث يعمل المغزل كمحور C يتم التحكم فيه بواسطة السيرفو لعمليات الطحن

خراطات CNC ذات الأدوات الحية — مراكز الخراطة التي تستخدم محور C للمغزل والتوجيه للحفر خارج المركز والطحن المحيطي

آلات التجليخ — آلات التجليخ الأسطوانية والسطحية حيث تؤثر دقة سرعة المغزل مباشرة على جودة تشطيب السطح

جديد أصلي — لماذا الحالة مهمة لهذا الجزء

TS1860N1170 هو مشفر بصري دقيق. تمت معايرة قرصه الداخلي، وحمل المحمل المسبق، ودائرة تكييف الإشارة كمجموعة متطابقة في المصنع. عندما يتم إزالة هذا المشفر من محرك مستخدم — بغض النظر عن مدى حرصه — يتم اضطراب حالة المعايرة هذه. يتطلب إعادة تثبيت وحدة مستخدمة على محرك مختلف إعادة ضبط كاملة لـ PLG، وحتى ذلك الحين فإن تاريخ تآكل المحمل للوحدة التي تم إزالتها غير معروف.

تحمل الوحدة الجديدة في الصندوق عمر محمل كامل، وتجميع بصري غير مضطرب، وخصائص كهربائية معروفة. بالنسبة لمكون يحكم مباشرة دقة المغزل ووقت تشغيل الآلة، فإن ذلك مهم.

أسئلة وأجوبة

س 1: ما هو مشفر PLG، وكيف يختلف عن المشفر المتزايد القياسي؟

يشير PLG (مولد النبضات) في مصطلحات ميتسوبيشي إلى مشفر تغذية الموضع من جانب المغزل الذي يتواصل عبر بروتوكول تسلسلي مع محرك المغزل MDS. على عكس مشفرات A/B/Z المتزايدة البسيطة، تنقل مشفرات PLG من سلسلة TS بيانات تسلسلية عالية الدقة وتخزن معلمات النظام داخليًا. يقرأ المحرك هذه البيانات لإدارة توجيه المغزل، وتحديد موضع المحور C، وتنظيم السرعة.

س 2: هل TS1860N1170 متوافق مع جميع محركات المغزل من سلسلة MDS؟

تعتمد التوافقية على جيل محرك MDS المحدد والمحرك الذي تم تركيبه عليه. تُستخدم مشفرات PLG من سلسلة TS عبر عائلات مضخمات المغزل MDS-A و MDS-B و MDS-C و MDS-D و MDS-DH، ولكن يجب أن يتطابق متغير المشفر الصحيح مع اقتران المحرك والمحرك. قم دائمًا بالرجوع إلى رقم قطعة المشفر الحالي على لوحة اسم المحرك وإعدادات معلمات محرك المغزل قبل الطلب.

س 3: هل يحتاج مشفر PLG إلى تعديل بعد التثبيت؟

نعم. تتطلب ميتسوبيشي إجراء ضبط تلقائي لـ PLG كلما تم استبدال المشفر أو وحدة محرك المغزل. تعيد هذه المعايرة تأسيس مرجع المحور Z وتتحقق من جودة الإشارة. يتم إجراء الإجراء من خلال شاشة معلمات الخدمة الخاصة بـ CNC أو عبر واجهة تشخيص MELDAS — تغطي وثائق أداة الآلة الخاصة بك الخطوات الدقيقة لمحركك المحدد.

س 4: هل يمكن إصلاح TS1860N1170 إذا فشل، أم يجب استبداله؟

إصلاح المشفر ممكن تقنيًا في المرافق المتخصصة، ولكن موقف ميتسوبيشي هو أنه يجب استخدام قطع غيار OEM فقط لمشفرات المغزل، نظرًا لمتطلبات المعايرة ودقة التجميع البصري الداخلي. يجب أن يجتاز الجهاز الذي تم إصلاحه إجراء ضبط PLG الكامل لتأكيد أنه يلبي مواصفات الإشارة — نفس الإجراء المطلوب لمشفر جديد.

س 5: ما هو الفرق بين TS1860N1170 و TS1860N1171؟

TS1860N1170 و TS1860N1171 هما متغيران مشفران مرتبطان ارتباطًا وثيقًا ضمن نفس عائلة TS1860N. يشير اللاحقة الرقمية عادةً إلى مراجعة طفيفة أو اختلاف في ترتيب دبابيس الموصل، أو طول الكابل، أو تكييف الإشارة. كلاهما مشفرات PLG من نوع العمود لتطبيقات محركات المغزل من ميتسوبيشي. قم بتأكيد اللاحقة الدقيقة المطلوبة عن طريق التحقق من ملصق رقم القطعة على المحرك أو قائمة توافق محرك المغزل قبل استبدال أحدهما بالآخر.
