Fanuc A860-0360-V511 | مشفر النبض المطلق Alpha αA64 — 64,000P، مكثف فائق، بدون كابل، ذكر 14 سنًا، محركات سيرفو Fanuc Alpha

نظرة عامة

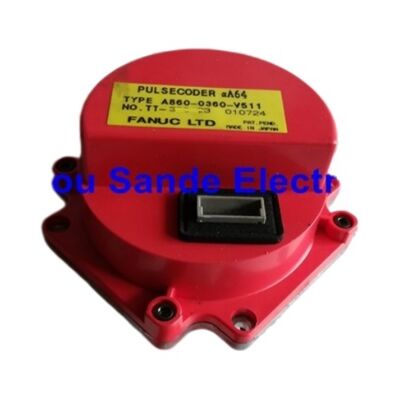

الـ Fanuc A860-0360-V511 هو مشفر نبض مطلق αA64 من الجيل الأحدث لمحركات سيرفو Fanuc من سلسلة alpha، يتميز بمكثف فائق داخلي للنسخ الاحتياطي للموضع قصير الأجل وموصل ذكر 14 سنًا لا يتضمن كابلًا.

هذا التصميم الخالي من الكابلات متعمد ويمثل تطورًا مدروسًا في كيفية تعامل Fanuc مع لوجستيات استبدال المشفرات لمنصة محركات alpha.

الفكرة الرئيسية وراء تكوين V511 بدون كابل هي أن الكابل وموصل Amphenol الخاص به من جانب المحرك يظلان متصلين بشكل دائم بجسم المحرك — لا يغادر الكابل مع المشفر عند استبدال المشفر.

عند فشل المشفر، تتم إزالة جسم المشفر فقط واستبداله؛ يظل الكابل وتوجيهه عبر غطاء المحرك واتصال Amphenol بمقبس المشفر الخاص بالمحرك دون تغيير.

يتم توصيل V511 البديل مباشرة بمقبس الكابل الأنثوي في المحرك، ويكتمل التركيب دون الحاجة إلى شراء كابلات أو توجيهها أو العمل على الموصلات.

يقلل هذا التصميم من فرصة إحداث تلف في الكابل أو الموصل أثناء ما يجب أن يكون استبدالًا مباشرًا للمشفر، ويلغي الحاجة إلى تخزين كابلات المشفرات جنبًا إلى جنب مع أجسام المشفرات.

المكثف الفائق الموجود داخل V511 يميزه عن V501 والمتغيرات السابقة من نوع αA64 المطلقة ذات اللاحقة T التي تعتمد كليًا على النسخ الاحتياطي للبطارية في مضخم السيرفو للاحتفاظ بالموضع.

يحتفظ المكثف الفائق في V511 ببيانات موضع المشفر ضمن دورة واحدة لمدة قصيرة بعد إزالة مصدر طاقة الجهاز — لا يزال عدد الدورات المتعددة محفوظًا بواسطة بطارية المضخم.

إذا فشلت بطارية المضخم وتم إيقاف تشغيل الجهاز لفترة طويلة، فسيتبع ذلك فقدان بيانات الموضع والحاجة إلى إعادة الضبط المرجعي — وهذا هو نفس السلوك لجميع المشفرات المطلقة في نطاق alpha، سواء كانت مزودة بمكثف فائق أم لا.

يشير ترميز اللاحقة V (V511) بدلاً من اللاحقة T (T001، T201 إلخ) في أرقام أجزاء مشفرات Fanuc إلى متغير موصل فقط — لا يتم تضمين كابل بحكم التعريف. يجب على المرافق التي توفر V511 لإصلاحات المحركات التحقق من أن غطاء المحرك الحالي وتجميع الكابلات ذي الموصل الأنثوي يتطابقان بشكل صحيح مع مخرج V511 الذكر ذي الـ 14 سنًا قبل الطلب.

المواصفات الرئيسية

تصميم الكابل يبقى مع المحرك — منظور هندسة الصيانة

منطق بقاء الكابل مع المحرك بدلاً من المشفر سليم من منظور هندسة الصيانة. كابلات مشفرات المحركات الموجهة عبر أغطية المحركات هي تجميعات أسلاك دقيقة — يتم تحديد مقياس الكابل، والتدريع، والتوجيه، وإنهاء الموصلات جميعها لمتطلبات إشارة مشفر alpha.

الكابل الذي يبقى مع جسم محرك معين تم تركيبه مرة واحدة، وتنسيقه مرة واحدة، وإغلاقه مرة واحدة. إزالته وإعادة تركيبه أثناء استبدال المشفر يعرض تجميعًا لم يكن المكون الفاشل لخطر التعامل معه.

بفصل الكابل عن جسم المشفر عبر الموصل الذكر ذي الـ 14 سنًا،

جعلت Fanuc استبدال المشفر عملية تبديل بسيطة لمكون واحد.

لا يتم المساس بحالة تجميع الكابل؛ يتم استبدال جسم المشفر وحده. على مدار عمر المحرك، يعني هذا التصميم أن أسلاك الكابل يتم التعامل معها مرة واحدة (أثناء بناء المحرك الأصلي أو أول صيانة للمحرك) بدلاً من كل مرة يفشل فيها المشفر.

تشغيل المكثف الفائق — ما يمكن توقعه في الخدمة

يتم شحن المكثف الفائق الموجود داخل V511 من مصدر طاقة المشفر 5 فولت أثناء تشغيل الجهاز. عند إيقاف تشغيل الجهاز، يوفر المكثف الفائق جهدًا مستمرًا قصيرًا لدائرة ذاكرة موضع المشفر.

وقت الاحتفاظ هذا — عادة بضع دقائق في ظروف درجة الحرارة العادية — يكفي لسد انقطاعات الطاقة القصيرة (رحلات EMO، انقطاعات الطاقة القصيرة) دون فقدان مرجع الموضع ضمن دورة واحدة.

يقل وقت احتفاظ المكثف الفائق بمرور الوقت مع عمر المكون ودرجات حرارة التشغيل العالية.

مع تقدمه في العمر، يقل وقت الاحتفاظ.

قد ينجح V511 الذي كان قادرًا سابقًا على تحمل انقطاع طاقة لمدة 5 دقائق دون فقدان الموضع في النهاية في الاحتفاظ لمدة 30 ثانية فقط. عندما يبدأ فقدان الموضع في الحدوث بعد فترات إيقاف التشغيل التي لم تسبب مشاكل سابقًا، يكون V511 قد وصل إلى نهاية عمر المكثف الفائق الخاص به ويتطلب استبدال المشفر.

أسئلة متكررة

س1: ما هو الفرق بين A860-0360-V511 و A860-0360-V501 ضمن نفس العائلة؟

كلاهما مشفرات مطلقة αA64 ذات لاحقة V (بدون كابل) لنفس نطاق محركات alpha.

يتضمن V511 مكثفًا فائقًا داخليًا للنسخ الاحتياطي للموضع قصير الأجل؛ لا يتضمن V501 ذلك.

في التركيبات التي تخضع فيها الآلة لدورات طاقة قصيرة متكررة أو حيث تكون انقطاعات الطاقة شائعة، يوفر المكثف الفائق في V511 فائدة تشغيلية ملموسة عن طريق سد هذه الانقطاعات دون الحاجة إلى إعادة ضبط مرجعي.

في التركيبات التي يتم فيها الحفاظ على النسخ الاحتياطي الكامل للبطارية في المضخم وتكون فترات إيقاف التشغيل متوقعة، فإن V501 كافٍ وظيفيًا.

س2: يأتي المشفر بدون كابل — هل يتناسب الموصل الذكر ذو الـ 14 سنًا في V511 مع المقبس الموجود في غطاء المحرك؟

تم تصميم الموصل الذكر ذي الـ 14 سنًا في V511 للاقتران مع المقبس في تجميع غطاء مشفر محرك alpha. هذا المقبس وكابلاته هي الأجزاء الدائمة لتركيب المشفر التي تبقى مع المحرك.

قبل طلب V511 كبديل لمحرك كان يحتوي في الأصل على متغير αA64 مختلف، تأكد من أن غطاء المحرك يحتوي على تنسيق المقبس ذي الـ 14 سنًا وأن الكابل الحالي منهي بالموصل المطابق الصحيح.

قد تستخدم أنماط وأعمار أغطية المحركات المختلفة تنسيقات مقابس مختلفة؛ إذا تم تركيب غطاء المحرك سابقًا بمشفر ذي لاحقة T (الذي يحتوي على الكابل كجزء من تجميع المشفر)، فقد لا يحتوي على المقبس ذي الـ 14 سنًا الذي يتطلبه V511.

س3: بعد تركيب مشفر بديل V511، هل يجب إجراء إعادة ضبط مرجعي؟

نعم — يتطلب استبدال المشفر دائمًا إعادة ضبط مرجعي، بغض النظر عن نوع المشفر. يبدأ المشفر البديل من موضع زاوي عشوائي ضمن دورة واحدة لا علاقة ميكانيكية له بعدد الموضع المطلق المخزن مسبقًا في المضخم.

بعد تركيب البديل، قم بتشغيل الجهاز، ولاحظ إنذار فقدان مرجع المشفر المطلق (إذا تم عرضه)، وقم بتنفيذ دورة إعادة ضبط مرجعي كاملة للمحور المتأثر. هذا يعيد تأسيس نقطة المرجع المطلقة في ذاكرة المضخم المدعومة بالبطارية ويربطها بالموضع الزاوي للمشفر الجديد.

س4: هل يمكن استخدام A860-0360-V511 على أي محرك alpha، أم أن هناك قيودًا على سلسلة محركات معينة؟

V511 هو مشفر αA64 من الجيل الأحدث موصوف بأنه يناسب نماذج مختلفة من محركات سيرفو alpha.

يعتمد التوافق مع طراز محرك معين على واجهة تركيب المشفر في المحرك، وتصميم اقتران العمود، وتنسيق الموصل على غطاء المحرك.

توثيق محركات Fanuc لكل طراز محرك alpha يسرد متغير المشفر الصحيح لهذا المحرك. عند الشك في التوافق، يمكن لأخصائي خدمة مدرب من Fanuc على دراية بمتغيرات محركات alpha تأكيد المشفر الذي يناسب المحرك المحدد قيد النظر، إما من مواصفات طلب المحرك أو من الفحص المادي لتركيب المشفر في المحرك.

س5: كيف يؤثر المكثف الفائق الداخلي على التخلص والنقل مقارنة بالمشفرات المدعومة بالبطارية؟

لا يحتوي المكثف الفائق على مواد كيميائية خطرة ولا يخضع لقيود النقل التي تنطبق على خلايا بطاريات الليثيوم.

هذه ميزة عملية بسيطة عند شحن أو شحن محرك جوًا للإصلاح — لا يقدم المشفر متطلب تصنيف شحن بطارية ليثيوم.

للتخلص، يمكن عادةً التعامل مع المكثف الفائق كنفايات مكونات إلكترونية عامة بموجب لوائح النفايات الإلكترونية المحلية المعمول بها، بينما تتطلب خلايا بطاريات الليثيوم قنوات تخلص خاصة بالبطاريات.

تحقق من اللوائح المعمول بها في الولاية القضائية ذات الصلة لمتطلبات التخلص النهائي.
