محرك سيرفو التشفير
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A860-2001-T321 |
عندما يتحرك تحديد موقع المحور أو إنذار الخدمة يؤدي إلى توقف خط الإنتاج ، فإن المشفر هو أول مكان للبحث.فانوك A860-2001-T321 و A860-0360-V511 هي مصنع الأصلي التدريجية غير المفرشة المعدة للقضاء على هذا الضعف، ردود الفعل عالية الدقة على الملايين من دورات الآلة دون تدهور الإشارة.
تم بناء كل من الوحدات على بنية بصرية بدون فرشاة. بدون اتصال بين الدوار والستاتور ، لا يوجد سطح ملابس ، ولا بقايا فرشاة ، ولا وجود لتدهور إشارة تدريجي.النتيجة هي مشفر يعمل في اليوم 5،000 بنفس الطريقة التي أداء في اليوم الأول.
A860-2001-T321يتم تطابقها مع محركات FANUC αi و αiS سلسلة الخدمات المحركات عالية الدوران، وأعلى سرعة موجودة في مراكز التصنيع ذات الشكل الكبير، VMC خمسة محاور، ومصانع الحفر الأفقية.يخرج رابط T من الجزء الخلفي من الوحدة، والحفاظ على توجيه الكابلات نظيفة في غرف الخدمة الضيقة.
A860-0360-V511تم تصميمها لعائلة المحركات β و βiS محركات الخدمة المدمجة والفعالة من حيث التكلفة التي تدفع غالبية مراكز التحويل الصغيرة والمتوسطة الحجم ومراكز معالجة CNC من المستوى الأول في جميع أنحاء العالم.يضم وصلة الخروج الجانبي من نوع V المساحات الجانبية الأشد تشدداً التي تتميز بغرف آلات أصغر.
تتواصل كلا الطرازين عبر واجهة FANUC المسلسلة الأصلية ، والتي تتصل مباشرة بمضخات سلسلة αi و βi دون محولات إشارات أو محولات بروتوكول.التوافق هو سلس خارج الصندوق.

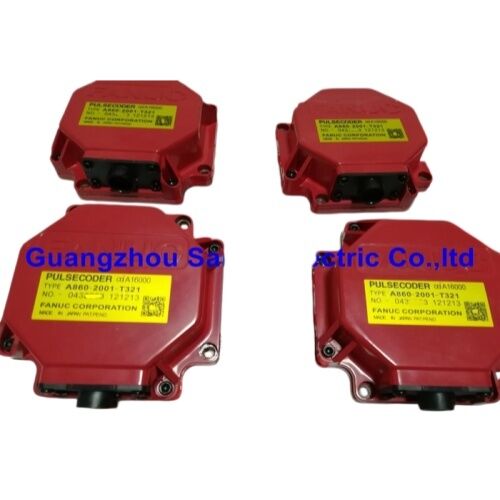

A860-2001-T321
A860-0360-V511
ورش العمل ليست بيئات خاضعة للسيطرةوالجسيمات المحمولة بالهواء هي حقائق الحياة على أرضية الإنتاج.
محامل مغلقة محملة مسبقًا تقاوم دخول المبرد وتقضي على لعب العمود الذي يسبب أخطاء في حساب الموقف تحت الاهتزاز.يحتفظ ختم نهاية العمود مع تصنيف IP65 بقطع السائل من الجمعية البصرية أثناء عمليات القطع الرطبيتم اختيار المكونات الداخلية للاستقرار الحراري عبر نطاق درجة حرارة التشغيل الكامل لدفع الخدمات الصناعية،لذلك يبقى الأداء ثابتة سواء كانت الآلة قد تم تسخين لمدة ثلاث دقائق أو تشغيل المناوبات المستمرة لمدة اثني عشر ساعة.
يتم الاحتفاظ بالتسامحات الميكانيكية لمواصفات OEM في جميع أنحاء. يقع هذه المشفرات مباشرة في مكان الأصليات المصنعة ′′ دون تشوه ، بدون لوحات محولات ، وليس هناك حاجة إلى أدوات خاصة.في معظم المنشآت، التبديل الكامل للمشفّر يستغرق أقل من ساعة.
المكيفات الإضافية تولد تيار نبضات عدد ثابت من النبضات لكل دورة التي يتراكمها محرك الخدمة إلى إجمالي وضعية تشغيل. في كل مرة يتم فيها تشغيل الآلة،هذا العد يعيد إلى الصفر ويعيد تأسيس مرجعية إحداثياته من خلال دورة عودة مرجعية قياسية (G28 أو ما يعادلها)هذه العملية تستغرق ثواني وهي مدمجة بالفعل في روتين بدء تشغيل كل جهاز تحكم CNC الحديث.
هذه الهندسة المعمارية بسيطة عمداً. لا بطارية ، لا ذاكرة غير متقلبة ، لا مصافحة يدية للبدء. عدد أقل من المكونات يعني أوضاع فشل أقل ، وعندما يحدث فشل ، يكون التشخيص سريعاً:المكشف إما ينتج إشارة أو لابالنسبة إلى الغالبية العظمى من بيئات التصنيع الحاسوبي، فإن التعليقات الإضافية تقدم ميزة تكلفة وبساطة وتوافر قطع الغيار التي تجعلها الخيار العملي الواضح.
| الرمز P/N | سلسلة المحركات | سلسلة المضخات | تطبيق نموذجي |
|---|---|---|---|
| A860-2001-T321 | αiS، αiF، αi | أi SV / SVU | محور VMC / HMC الكبير والدوامة |
| A860-0360-V511 | βiS، βi | βi SV | محور الدوارة المدمجة / دخول VMC |
| A860-2001-T321 | αi (تراث) | سلسلة 16i / 18i / 21i | إعادة التجهيز والصيانة القديمة |
| A860-0360-V511 | βiS الجيل الثاني | 30i / 31i / 32i | CNC المدمجة الجيل الحالي |
تأكد دائماً من رقم جزء لوحة اسم المحرك قبل الطلب.
س1: ما هو الفرق بين A860-2001-T321 و A860-0360-V511، وكيف أعرف أي واحد تحتاج إلى آلة بلدي؟
يخدم المشفران عائلات محركات مختلفة. تم تصميم A860-2001-T321 لمحركات FANUC αi و αiS سلسلة servoوحدات ذات أداء أعلى توجد عادة في مراكز التصنيع والمعدات متعددة المحاور. يتم مطابقة A860-0360-V511 إلى سلسلة β و βiS ، وهي محركات servo مضغوطة شائعة في المحركات الصغيرة ومراكز معالجة CNC من المستوى الأولي. للتأكد من الجزء الصحيح ،تحديد موقع لوحة اسم المحرك على آلةإذا كان تسمية المحرك تبدأ بـ "αiS" أو "αi"، فإن A860-2001-T321 هو المشفّر الصحيح. إذا كان يقرأ "βiS" أو "βi"، حدد A860-0360-V511.لا يمكن استبدال الاثنين على الرغم من أن كلاً منهما ملفات تشفير تسلسلية إضافية، تختلف الواجهة الميكانيكية وتوجه الموصلات والتكوين الداخلي بين عائلات المحركات α و β.
س2: ما هي رموز إنذار FANUC التي تشير عادة إلى خطأ في المشفر على هذه النماذج؟
تشمل الإنذارات الأكثر شيوعًا المرتبطة بفشل المشفر إنذارات سيرفو 364 و 365 (أخطاء الاتصال المتسلسلة في المشفر) ، إنذار سيرفو 369 (خطأ في أجهزة المشفر) ، و SV-0368 / SV-0447 ،والتي تتعلق بأخطاء في عدد النبضات وتعطيل الاتصال بين المشفر والمضخم. Alarms that appear intermittently under load or at specific spindle speeds — and then clear on a power cycle — are a strong indicator of a degrading optical disc or a loose feedback cable rather than a drive-side fault. قبل استبدال مكيف، دائما فحص كابل ردود الفعل على طول كامل تشغيله لتلف وتحقق من أن المرفق هو كاملة مقعدة،حيث أن أخطاء الكابلات تمثل حصة كبيرة من فشل المشفرات الظاهرة.
السؤال 3: هل يمكن لمهندس صيانة داخلي استبدال هذه المشفرات، أو هل هناك حاجة إلى شهادة متخصصة؟
استبدال مكشف في محركات FANUC الخدمة هو ضمن قدرة مهندس صيانة من ذوي الخبرة دون شهادة متخصصة، شريطة اتباع الإجراء الصحيح.الخطوات الحاسمة هي: إيقاف تشغيل الجهاز بالكامل والسماح لمكثفات الخدمة بإفراغها قبل لمس أي أسلاك ، التقاط صورة لتوجيه الكابلات وتوجيه المكونات قبل فصلها ؛التعامل مع مشفر الاستبدال من خلال غرفته فقط ولا تلمس القرص البصري أو المكونات الداخلية؛ مسامير تركيب عزم الدوران إلى المواصفات لتجنب عدم التوافق؛ وإجراء دورة عودة مرجعية كاملة بعد إعادة التجميع قبل استئناف الإنتاج.خطأ التثبيت الأكثر شيوعًا هو اتصال غير موحد قليلاً، والذي ينتج إنذارًا فوريًا عند تشغيل المحرك. بالنسبة للفرق الجديدة في تفكيك محركات الخدمة ، فإن وجود مهندس مؤهل للحضور لأول عملية استبدال هو احتياط معقول.
السؤال 4: هل أجهزة التشفير التي يتم بيعها بعد البيع أو التي تم إعادة بناؤها بديلاً قابلاً للحياة لوحدات FANUC الأصلية؟
عادةً ما تكلف مكشفات إعادة البناء 30٪ إلى 60٪ أقل من وحدات OEM الجديدة ويمكن أن تكون خيارًا معقولًا للآلات ذات الاستخدام المنخفض أو حيث يكون وقت التوصيل هو القيود ذات الأولوية.الخطر المتأصل مع الوحدات التي أعيد بناؤها هو أن المكونات البصرية الأساسية قد تكون قد تراكمت ارتداء، ولا توجد طريقة للتحقق من عمر الخدمة المتبقي قبل التثبيت.تكلفة حدث توقف واحد غير مخطط له ناتج عن فشل مكيف تم إعادة بناؤه غالبا ما تتجاوز الفرق في السعر مع وحدة OEM جديدةبالنسبة لمحاور المسار الحرج في معدات الإنتاج الأولية، لا يزال ملفات تشفير FANUC الأصلية ذات القدرة الكاملة على التتبع هي الخيار الأقل خطورة.وحدة ذات سمعة طيبة مع تقرير اختبار موثق يمكن أن يكون منطقيا اقتصاديا.
السؤال 5: كيف يجب تخزين هذه المشفرات قبل التثبيت للحفاظ على عمر خدمتها؟
تخزين الوحدات في عبواتها الأصلية المغلقة في بيئة نظيفة وجافة بين 0 و 55 درجة مئوية (32 و 131 درجة فهرنهايت)بعيدا عن أشعة الشمس المباشرة والمصادر الكهرومغناطيسية مثل المحركات الكبيرة أو معدات اللحام. تجنب تراكم المواد الثقيلة على العبوة. الضغط المستمر أو الاصطدام يمكن أن يكسر القرص البصري ، وهو المكون الداخلي الأكثر هشاشة. ابق الوحدات بعيدا عن المذيبات وسوائل القطع ،والهباء الجويفي ظل ظروف التخزين الصحيحة ، تحافظ مشفرات FANUC على المواصفات الكاملة لعدة سنوات.الممارسة الجيدة هي تغيير المخزون واستخدام الوحدات القديمة أولاًقبل تثبيت أي مكيف مخزن، فحص دبوس الاتصال من أجل الأكسدة وتنظيف بلطف مع قطعة قماش جافة خالية من القشرة إذا لزم الأمر.
