| مكان المنشأ | الصين |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | FR-A840-00052-2-60 |

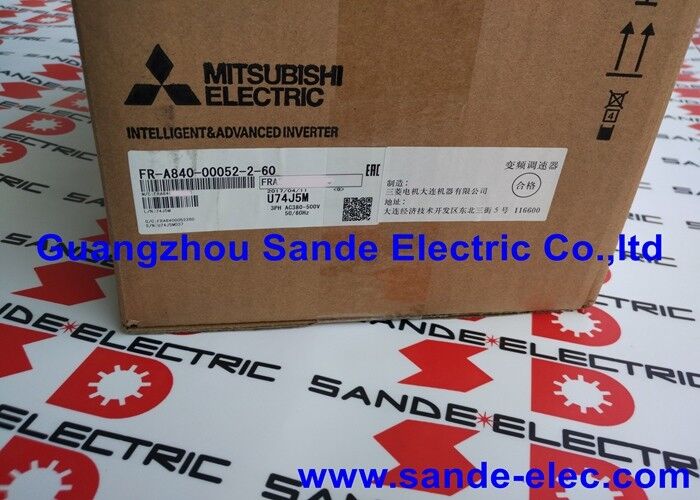

إن FR-A840-00052-2-60 هو من سلسلة FREQROL FR-A800 من شركة Mitsubishi Electric — منصة العاكس عالية الأداء الخاصة بالشركة والتي توفر تحكمًا متقدمًا في المتجهات وقدرة شاملة على التحكم في المحرك. يستهدف FR-A800 التطبيقات الصعبة التي تتطلب التحكم الدقيق في السرعة وعزم الدوران والاستجابة الديناميكية السريعة وميزات التحكم الموسعة في المحرك.
يحدد تعيين FR-A840 النموذج القياسي ثلاثي الطور 400 فولت ضمن نطاق FR-A800، وتحمل هذه الوحدة تيارًا عاكسًا مصنفًا 52A SLD (Super Light Duty).
| المعلمة | قيمة |
|---|---|
| فئة الجهد | 400 فولت، 3 مراحل |
| نموذج | FR-A840 (قياسي) |
| العاكس الحالي | 52A (SLD - الخدمة الخفيفة للغاية) |
| يكتب | كاليفورنيا (-2) |
| حماية المجلس | طلاء 3C2 (-60) |
| موصل مطلي | بدون |
| مسلسل | فر-A800 |
تستخدم سلسلة FR-A800 من Mitsubishi نظامًا متعدد التصنيف يقوم بتعيين فئات طاقة محرك متعددة لوحدة أجهزة عاكس واحدة استنادًا إلى واجب التحميل الزائد للتطبيق:
SLD (الخدمة الخفيفة للغاية):52A مستمر عند الحمل الزائد بنسبة 110% لمدة 60 ثانية. ينطبق على أحمال المروحة والمضخة حيث تكون متطلبات التحميل الزائد في حدها الأدنى. يتوافق تصنيف 52A SLD مع سعة المحرك البالغة 30 كيلو وات تقريبًا لتطبيقات المروحة/المضخة.
LD (الخدمة الخفيفة):تيار مستمر أقل قليلاً للحمل الزائد بنسبة 120% لمدة 60 ثانية - للتطبيقات ذات الطلب المعتدل على الحمل العابر.
ND (الواجب العادي):التصنيف الأكثر تحفظًا، حيث يوفر حملًا زائدًا بنسبة 150% لمدة 60 ثانية — للأحمال ذات عزم الدوران الثابت (الناقلات، والرافعات، والضواغط) التي تتطلب قدرة تحميل زائد عالية.
يشير تصنيف 52A SLD في FR-A840-00052-2-60 إلى أن هذا العاكس يمكن مطابقته مع محركات تصل طاقتها إلى 30 كيلو واط تقريبًا في خدمة المروحة والمضخة، أو محرك أصغر في خدمة عزم الدوران الثابت ND. حدد تصنيف الواجب الذي يطابق ملف تعريف التحميل الزائد للتطبيق.
معالجة مياه الصرف الصحي:تجمع بيئات قاعات المضخات في محطات معالجة مياه الصرف الصحي بين الرطوبة وغاز كبريتيد الهيدروجين والأمونيا - مما يخلق بيئة تآكل صعبة للإلكترونيات غير المحمية. تعمل FR-A840-00052-2-60 مع طلاء اللوحة 3C2 بشكل موثوق في هذه الظروف.
البيئات الساحلية والبحرية:يعمل الهواء الرطب المحمل بالملح على تسريع تآكل مركبات ثنائي الفينيل متعدد الكلور غير المحمية في المنشآت الساحلية. يوفر طلاء 3C2 الحماية اللازمة للتشغيل الموثوق به على المدى الطويل.
مصانع العمليات الكيميائية:تتطلب محركات المضخات والمراوح في بيئات التصنيع الكيميائي حيث قد تتسرب غازات المعالجة إلى غرفة القيادة حماية على مستوى 3C2.
تجهيز الأغذية والمشروبات:تعمل عمليات الغسيل المنتظمة وتنظيف البقايا الكيميائية على خلق بيئة مسببة للتآكل لمحركات الأقراص القياسية — حيث توفر الألواح المطلية عمر خدمة ممتدًا.
س1: ما هو تصنيف قوة المحرك لـ FR-A840-00052-2-60 في تطبيقات SLD مقابل ND؟
عند 52A SLD (مروحة/مضخة)، تم تصنيف هذا العاكس لحوالي 30 كيلو واط من سعة المحرك ثلاثي الطور. في تكوين ND (الخدمة العادية، التحميل الزائد بنسبة 150%)، يخدم نفس جهاز 52A محركًا أصغر - عادةً حوالي 22 كيلو وات في خدمة ND. تم تأكيد تصنيف قوة المحرك المحدد لكل فئة عمل من دليل اختيار العاكس Mitsubishi FR-A800 ضمن إدخال FR-A840-00052.
س2: ماذا تعني عبارة "بدون موصل مطلي" بالنسبة لـ FR-A840-00052-2-60؟
تتضمن المواصفات "-60" كلا من طلاء اللوحة 3C2 و"بدون موصل مطلي" - مما يعني أن موصلات ناقل الطاقة داخل العاكس ليست مطلية بالقصدير أو الفضة. قد تستخدم محركات الأقراص القياسية قضبان ناقلة مطلية بالقصدير لمنع أكسدة السطح؛ يستخدم FR-A840-00052-2-60 موصلات غير مطلية. يعد هذا مناسبًا بالتزامن مع أسلوب طلاء اللوحة - يتم توفير الحماية على مستوى اللوحة من خلال الطلاء المطابق بدلاً من طلاء الموصل.
س 3: هل يمكن استخدام FR-A840-00052-2-60 مع جهاز تشفير للتحكم في السرعة بدقة عالية؟
نعم. تدعم سلسلة FR-A800 تعليقات جهاز التشفير عبر بطاقة واجهة تشفير اختيارية (FR-A8AP، أو FR-A8APR، أو ما يعادلها) مثبتة في فتحة خيار العاكس. من خلال ردود فعل جهاز التشفير، يوفر FR-A840 تحكمًا كاملاً في سرعة الحلقة المغلقة بدقة أفضل بكثير من ناقل الحلقة المفتوحة - عادةً تنظيم السرعة بنسبة ±0.01% تحت حمل متفاوت. يناسب هذا المستوى من الدقة محركات مغزل الأدوات الآلية، وآلات اللف، والتطبيقات الأخرى التي تتطلب دقة عالية في السرعة.
س 4: هل طلاء 3C2 هو نفس الطلاء المطابق؟
3C2 هو تصنيف بيئي صادر عن اللجنة الكهروتقنية الدولية (IEC) يحدد مدى خطورة البيئة المسببة للتآكل - وهو في حد ذاته ليس أحد مواصفات مادة الطلاء. يتم توفير الحماية المادية من خلال طلاء مطابق يتم تطبيقه على لوحات الدوائر (عادةً أكريليك أو بولي يوريثين أو راتينج السيليكون). يتم تحديد عملية اختيار الطلاء وتطبيقه من قبل شركة Mitsubishi لتوفير الحماية المطلوبة ضد المواد الكيميائية ومستويات الرطوبة المحددة في فئة البيئة 3C2.
س5: ما هي خيارات الاتصال المتوفرة على FR-A840-00052-2-60؟
تدعم منصة FR-A800 مجموعة واسعة من خيارات الاتصال عبر بطاقات الخيارات: PROFIBUS DP (FR-A8NCE)، وPROFINET (FR-A8NP)، وEtherNet/IP (FR-A8NCI)، وCC-Link (FR-A8NC)، وModbus/TCP، وDeviceNet. يتم تركيب بطاقة الخيار المحددة في منفذ الاتصال الخاص بالعاكس. يتم استخدام CC-Link بشكل شائع لتكامل Mitsubishi MELSEC PLC؛ يخدم PROFIBUS وPROFINET الأنظمة المعتمدة على SIMATIC. يشتمل محرك الأقراص الأساسي على منفذ RS-485 للاتصال التسلسلي Modbus RTU بدون بطاقة خيار.
