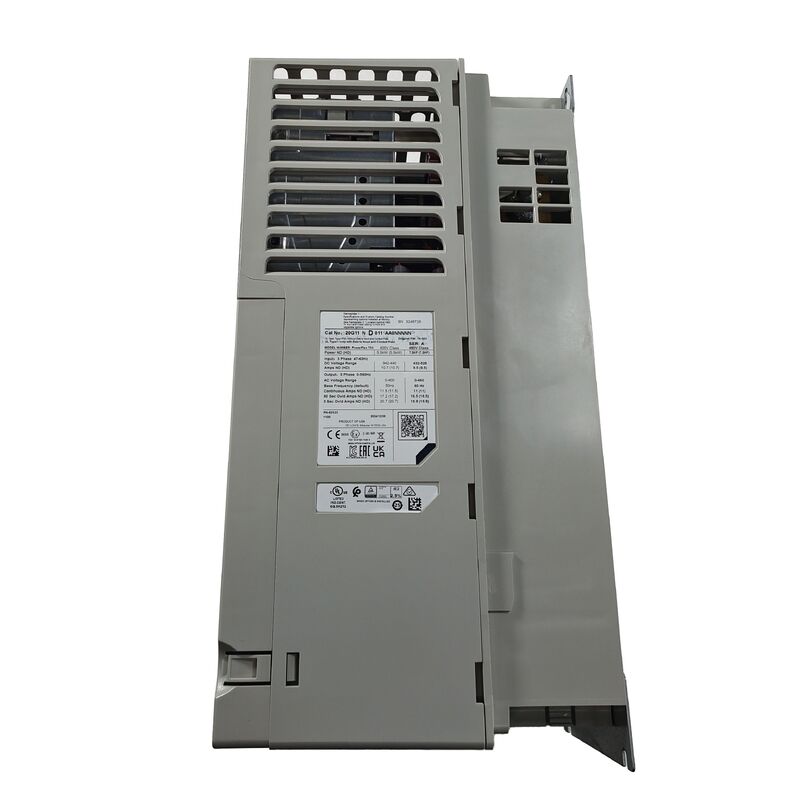

20G11ND011AA0NNNNNN.

محرك التيار المتردد 480 فولت / 10 حصان إعداد النوع المفتوح مع الكبح الديناميكي المتكامل

The 20G11ND011AA0NNNNN is a 480V three-phase AC variable frequency drive rated for 11A continuous output current and 10HP motor power class — designed for industrial motor speed control applications using a three-phase induction motor matched to this current and power ratingتم تصميم التكوين المفتوح من النوع لتركيب داخل خزانة الحجاب التي توفر الحماية البيئية القصوىيحمي من لمسة الأصابع و دخول الكائنات الصلبة الكبيرة ولكنه غير مؤهل للتعرض المباشر للغبار أو الرطوبة خارج الخزانة.

إن ترانزستور DB المدمج هو ميزة مهمة: this provides the switching element required to dissipate regenerative energy from a decelerating motor load through an external braking resistor — essential for applications where the motor must decelerate quickly or where overhauling loads (such as descending hoists or unwinding reels) would otherwise return energy into the drive's DC bus.

المواصفات الرئيسية

الحجرة من النوع المفتوح ‬ التثبيت في الخزانة

تعريف "النوع المفتوح" يحدد كيفية تركيب هذه المحركات وحمايتها في آلة أو لوحة حقيقية:

تثبيت الخزانة المطلوب:An open-type drive lacks the sealed outer housing of a fully enclosed (NEMA/UL Type 1 or higher) drive — it is designed to be mounted inside an electrical cabinet that provides the complete environmental enclosure، مع باب الخزانة والأختام التي توفر الحماية الفعلية المناسبة لبيئة التثبيت.

تصنيف IP20:داخل الخزانةالمحرك نفسه يحمل تصنيف IP20 يحمي من الأجسام الصلبة أكبر من 12 مم (محمي للأصابع) ولكن لا يوفر أي حماية ضد تراكم الغبار أو أي دخول الرطوبةيجب أن توفر الخزانة المحيطة أي حماية بيئية إضافية يتطلبها موقع التثبيت.

ميزة التكلفة والبصمة:Open-type drives are typically more compact and cost-effective than fully enclosed variants of the same power rating — appropriate when the drive panel or machine control cabinet already provides the necessary environmental protection class for the installation location.

التطبيقات

نظام تحكم سرعة المحرك الصناعي العام:المضخات والمروحة والمحمولات ومعدات معالجة المواد العامة التي تستخدم محركات إدخال ثلاثية المراحل في فئة الطاقة 10 حصان تتطلب تشغيل سرعة متغيرة.

التطبيقات التي تتطلب تباطؤ سريع:محاور الماكينات ومعدات المؤشرات ومعدات العمليات التي يكون فيها وقت تباطؤ المحرك جزءًا حاسمًا من وقت الدورة ، مستفيدًا من قدرة الفرامل الديناميكية.

تطبيقات الحمل الرئيسي:الرافعات، المصاعد، محطات إطلاق/إعادة الالتفافوتطبيقات أخرى حيث يمكن للحمل أن يدفع المحرك أسرع من السرعة المطلوبة ‬ والتي تتطلب وظيفة الفرامل الديناميكية لإدارة الطاقة التجديدية الناتجة.

تحكم آلة OEM مثبتة على لوحة:خزانات تحكم مصنعي الآلات حيث يتم دمج محرك القيادة من النوع المفتوح في تصميم علبة مخصصة جنبا إلى جنب مع مكونات التحكم الأخرى.

الأسئلة الشائعة

س1: ما الذي يحدد ما إذا كان يجب تثبيت القفز CM أو إزالته لتركيب معين؟

يعتمد تكوين القفز CM على نوع الترسيم لنظام التوزيع الكهربائي للمنشأة. تستخدم أنظمة الترسيم (TN-S ، TN-C-S ، أو TT) عادة التكوين المثبت للقفز كما تم شحنه. Ungrounded or high-resistance grounded (IT) distribution systems generally require the jumper removed to prevent the EMC filter's ground-referenced capacitors from creating excessive leakage current or causing nuisance ground fault tripsاستشير دليل تركيب محرك الأقراص وتأكيد نوع نظام التوزيع للمنشأة مع مهندس الكهرباء في الموقع قبل التشغيل.

السؤال 2: هل هناك حاجة لمقاومة مكابحة منفصلة، أم أن المحرك يتضمن واحدة داخليا؟

The drive includes the DB transistor — the switching element that controls current to a braking resistor — but the resistor itself is a separate external component that must be sized and selected for the specific application's braking duty cycle and energy dissipation requirement. Confirm the appropriate braking resistor specification (resistance value and power rating) from the drive's technical manual based on the connected motor's inertia and the required deceleration profile.

السؤال 3: هل يمكن تركيب هذا المحرك في خزانة غير مُهبلة نظراً لتصميم التبريد بالهواء القسري؟

لا ‬ محرك تبريد بالهواء القسري يتطلب تدفق الهواء الكافي من خلال الخزانة لإزالة الحرارة الناتجة أثناء التشغيل.يجب أن يحتوي الخزانة إما على فتحات تهوية مع مدخول / مخرج مفلتر أو مروحة تبريد الخزانة / نظام تكييف الهواء مقاس لتبديد حرارة المحرك عند الحمل الكاملإن تثبيت محرك تبريد بالهواء القسري في غرفة مغلقة وغير مُهبلة سيؤدي إلى زيادة درجة حرارة المحرك وتعطله تحت الحمل، أو العمل مع انخفاض موثوقية مع مرور الوقت.

س4: ما أهمية نطاق درجة حرارة التشغيل من 0°C إلى 40°C لتخطيط التثبيت؟

يحدد النطاق من 0 °C إلى 40 °C درجة حرارة الهواء المحيط مباشرة في موقع محرك القيادة ، وليس درجة حرارة الغرفة العامة ، ولكن درجة حرارة الهواء الفعلية المحيطة بغرفة المحرك ،التي يمكن رفعها في الخزانات ذات التهوية السيئة أو الخزانات التي تحتوي على مكونات متعددة لتوليد الحرارة- للمنشآت التي قد تتجاوز درجة حرارة الخزانة المحيطة 40 درجة مئوية بسبب حزمة المكونات الكثيفة، والتهوية غير الكافية للخزانة،أو البيئات الصناعية الساخنة يجب التخطيط لتبريد المقصورة الإضافية أو تخفيض التيار المسموح به للحفاظ على محرك الكهرباء ضمن نطاق تشغيله المسموح به.
