محول التردد المتغير
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Toshiba |
| إصدار الشهادات | CE RoHS |

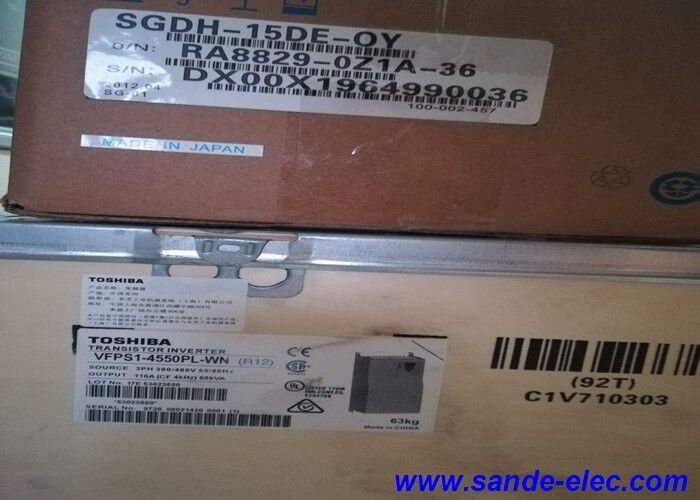

| رقم الموديل | VFPS1-4550PL-WN |
VFPS1-4550PL-WN هو من سلسلة TOSVERT VF-PS1 من شركة توشيبا ، وهي مجموعة محركات تردد متغير مصممة خصيصًا لتطبيقات المروحة والمضخات عبر طيف الطاقة الصناعية الكامل من 0.75كيلوواط إلى 630كيلوواطتم تصميم VF-PS1 حول خصائص تشغيل المروحة الطرد المركزي والمضخاتتتضمن خوارزميات التحكم وميزات تحسين الطاقة التي تم تطويرها خصيصًا للحملات ذات الدوران المتغير.
في 55kW (116A ، 400V ثلاثي المراحل) ، يخدم VFPS1-4550PL-WN محركات المروحة والضخات الكبيرة في المنشآت الصناعية والتجاريةمضخات العمليات ذات الرأس العاليو محركات الضغط الصناعية.
| المعلم | القيمة |
|---|---|
| تصنيف الطاقة | 55 كيلوواط |
| تيار الخروج | 116A |
| الجهد المدخل | 400 فولت AC، ثلاثي المراحل |
| فئة الجهد | 400 فولت (4 = نطاق 400 فولت) |
| لوحة المشغل | لوحة بسيطة (PL) |
| مفاعل الخط | غير مدرج (WN) |
| وظيفة السلامة | STO (قطر الدوران الآمن مغلق) |
| فئة EMC | C3 |
| السلسلة | توسفيرت VF-PS1 |
عند 55 كيلوواط ، فإن توفير الطاقة المحتمل من التحكم في السرعة المتغيرة لحمل المروحة والمضخة كبير:
قانون المروحة العلاقة الكوبية:مقاييس طاقة المروحة والمضخة مع مكعب السرعة. مروحة 55kW تعمل بنسبة 80٪ من السرعة الكاملة تستهلك فقط 51٪ من طاقة السرعة الكاملة حوالي 28kW بدلاً من 55kW.انخفاض استهلاك الطاقة إلى 22٪ من الحمل الكامل تحت 12kW من نفس المحرك 55kW.
نطاق الادخار عند 55 كيلوواط:في نظام يعمل بمتوسط سرعة 70٪ ، يقلل VF-PS1 من استهلاك الطاقة السنوي بنحو 66٪ مقارنة بالعمل بسرعة ثابتة مع التحكم في الضغط أو الصمام.بمعدلات الطاقة الصناعية، فإن التوفيرات على محرك 55 كيلوواط يعمل باستمرار تمثل خفضًا كبيرًا في التكاليف السنوية مع فترات استرداد غالباً أقل من عامين.
The VFPS1-4550PL-WN's VF-PS1 firmware implements energy optimisation algorithms that go beyond simple speed reduction — actively minimising motor flux for any given load condition to reduce total system losses further.
محرك مروحة برج التبريد الكبير:يستخدم مركز البيانات أو برج تبريد العمليات الصناعية مروحة محورية 55kW لرفض الحرارة.يوفر VFPS1-4550PL-WN التحكم في السرعة المتغيرة مطابقة لطلب التبريد، مما يقلل من استهلاك الطاقة إلى أقل من 35٪ من الحمل الكامل.
محرك مضخة العملية ذات الرأس العالي:مضخة الطرد المركزي ذات الرأس العالي لمصنع المعالجة الكيميائية تتطلب التحكم في معدل تدفق متغير. VFPS1-4550PL-WN يدفع محرك مضخة 55kW بسرعة متغيرة ،استبدال تشغيل صمام ضبط الضغط غير الفعال بتحكم سرعة عالية كفاءة في استخدام الطاقة.
س1: كيف تختلف سلسلة VF-PS1 عن سلسلة VFAS1 ذات الغرض العام من شركة توشيبا؟
VF-PS1 هو محرك المروحة والمضخة المخصص من شركة توشيبا محسّن للحملات ذات الدوران المتغير (القانون التربيعي) مع خوارزميات تحسين الطاقة ، والمضخة والمروحة المحددة مسبقاً ،وميزات مثل التحكم في PID لتنظيم الضغط / التدفق والوضع التلقائي لتوفير الطاقةVFAS1 هو محرك Toshiba للأغراض العامة يغطي كل من حمولات عزم الدوران الثابتة وعزم الدوران المتغير دون تحسين VF-PS1 الخاص بالتطبيق.VF-PS1 هو الخيار الأكثر ملاءمة؛ للحمولات ذات الدوران الثابت مثل الناقلات ومحركات الآلات ، يستخدم VFAS1.
س2: ما معنى تصنيف C3 EMC لجهاز VFPS1-4550PL-WN؟
C3 (Category 3) in EN 61800-3 defines the drive as suitable for use in industrial environments — the second environment (industrial low-voltage supply not connected to residential areas) with unrestricted distributionتطبق حدود C3 على الانبعاثات الموجهة والمشعة عندما يتم تثبيت المحرك مع أطوال الكابلات والممارسات الموصى بها.بالنسبة للمنشآت في المناطق السكنية أو المختلطة السكنية / الصناعية (متطلبات الفئة C1 أو C2)، قد تكون هناك حاجة إلى تصفية إلكترونية خارجية إضافية.
س3: ما هي قدرة التحكم في PID التي يوفرها VF-PS1 لتنظيم المضخة والمروحة؟
تتضمن TOSVERT VF-PS1 وحدة تحكم PID مدمجة للتحكم المباشر في حلقة مغلقة لمتغيرات العملية الضغط أو التدفق أو درجة الحرارة أو المستوى.يتم توصيل إشارة ردود فعل 4 ′′ 20mA أو 0 ′′ 10V من جهاز استشعار العملية إلى المدخل التناظري للقيادةالخوارزمية PID تقوم تلقائيًا بتعديل سرعة المحرك للحفاظ على نقطة الإعداد المبرمجة.هذا يزيل الحاجة إلى PLC خارجية أو وحدة تحكم العملية للسيطرة على العملية القائمة على سرعة حلقة واحدة في معظم تطبيقات المضخة والمروحة.
س4: ما هو الحد الأدنى لتوصية طول كابل المحرك لـ VFPS1-4550PL-WN عند 55 كيلوواط؟
عند 55 كيلوواط من الطاقة ، تولد سعة كابل المحرك ارتفاع في الجهد في محطات المحرك من التبديل PWM في المحرك. Toshiba recommends using motor cables appropriate for the drive's output voltage and carrier frequency — typically maintaining cable length within the VF-PS1 specification limits or using an output reactor (dv/dt filter or sine filter) for longer cable runsتأكيد الحد الأقصى الموصى به من طول الكابل غير المرشح من دليل التثبيت VF-PS1 ومقارنة مع تشغيل الكابل الفعلي.
السؤال 5: هل يدعم VFPS1-4550PL-WN التحكم في مراحل مضخات متعددة؟
نعم يدعم Toshiba VF-PS1 أنماط عمل مضخات متعددةبما في ذلك التحكم بالسلسلة حيث يقوم المحول بتحكم مضخة واحدة ذات سرعة متغيرة مع تدريجية مضخات إضافية ذات سرعة ثابتة وتطفئها بناءً على طلب النظام. This system mode maintains efficient operation across a wide flow range by running the VFD-controlled pump at optimal speed while adding or removing constant-speed pumps as total flow demand rises or falls.
