ماكينة FANUC A76L-0300-0077 A76L03000077 A76L-00300-0077

A76L-0300-0077 FANUC وحدات مكبرات العزل

مكبر العزل ‬ حاجز السلامة في ألكترونيات المحرك

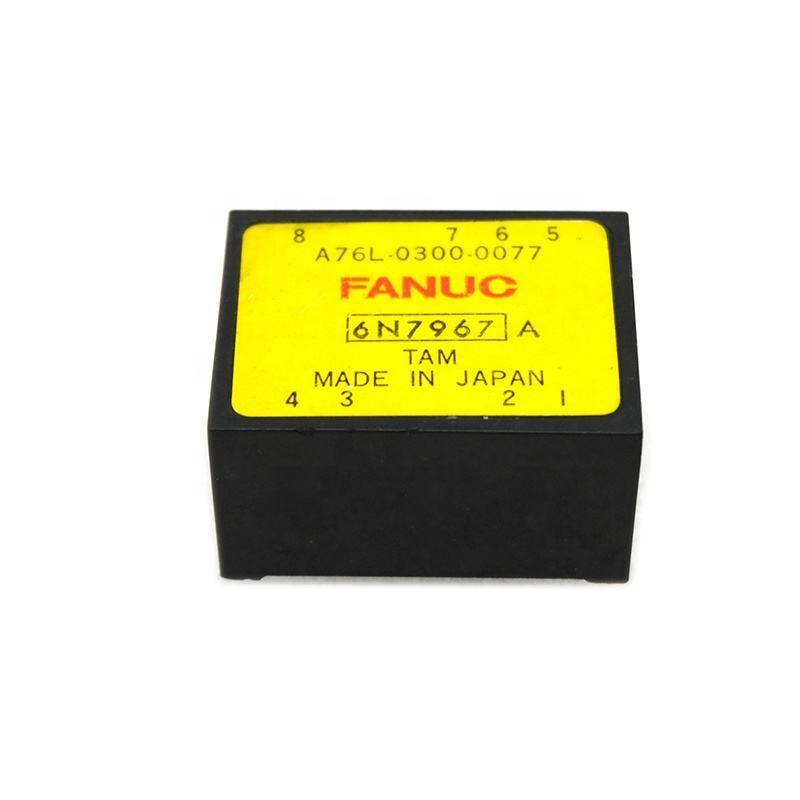

A76L-0300-0077 هو وحدة مكبر العزل المغلقة لل FANUC محرك الحاسب الآليمكونات مثبتة على أقراص PCB توفر عزلًا غالفانيًا بين دوائر الطاقة عالية الجهد من محرك الخدمة وإلكترونيات التحكم منخفضة الجهد.

في مكبر FANUC servo ، يعمل المحرك من حافلة متواصلة بقوة 280V680V مشتقة من مصدر الطاقة. تعمل لوحة التحكم في المحرك و CNC على مستويات منطقية 5V أو 3.3V. Measuring motor current and bus voltage at the power stage requires bringing a signal from the high-voltage domain into the low-voltage control domain — isolation amplifiers perform this signal transfer while maintaining a barrier that prevents high voltages from reaching the sensitive control electronics.

المعلومات الرئيسية عن المنتج

جبل الـPCB ‬ التكامل مع ألكترونيات المحرك

The PCB mount format means the A76L-0300-0077 solders or press-fits directly onto the servo amplifier's control board — it is an internal component of the drive's signal chain rather than a separately wired unit:

عود من خلال الثقب أو من خلال الضغط:يتم إدخال دبوس الوحدة في PCB ، وربط محطات الدخول (جانب الجهد العالي) والمخرج (جانب الجهد المنخفض) إلى عقد الدائرة المقابلة على PCB المحرك.

البصمة المدمجةالبصمة الصغيرة للوحدة المغلقة (تؤكد من خلال وزنها 0.07 رطل ٪ خفيفة للغاية) تناسب كثافة المكونات لوحة تحكم محرك الخدمة.

لا توجد أسلاك خارجية:يزيل تكامل PCB توجيه الكابلات المنفصلة التي ستكون مطلوبة لمضخم العزل المثبت على اللوحة ، مما يقلل من عدد نقاط الاتصال التي يمكن أن تفشل بمرور الوقت.

التطبيقات

صيانة المضخم الخدمي FANUC:يعمل مكبر خدمة FANUC على تطوير أخطاء ردود الفعل المتقطعة للتيار قراءات غير منتظمة للتيار ، أو تحركات ضبط الخدمة ، أو رموز إنذار غير مفسرة تتعلق بقياس التيار.يتم تحديد مكبر العزل A76L-0300-0077 كمكون يقدم إشارة الاستشعار الحاليةاستبدال يعيد الاستقرار، وتغذية الرجوع الحالية دقيقة.

إصلاح لوحة محركات FANUC:يتطلب إصلاح محرك الحكم على مستوى PCB استبدال وحدة تضخيم العزل A76L-0300-0077 هو المكون المحدد من قبل FANUC لهذا الموقف.

الأسئلة الشائعة

س1: ما هي الأعراض التي تشير إلى فشل مكبر العزل A76L-0300-0077 في نظام FANUC servo؟

مكبر العزل المعيب ينتج ردود فعل غير دقيقة أو غير منتظمة للتيار يظهر في حالة عدم استقرار ضبط الخدمة ، إنذارات متزايدة غير متوقعة عند الأحمال العادية ،قراءات التيار غير المتماثل بين المراحل، أو التذبذب في حلقة الخدمة. هذه الأعراض متسقة مع إشارة إخراج مكبر العزل المتدهورة بدلاً من فشل مرحلة الطاقة أو المحرك.

السؤال 2: هل يمكن استبدال A76L-0300-0077 على مستوى المكونات، أو هل يتطلب استبدال كامل لللوح؟

A76L-0300-0077 هي وحدة مثبتة على الـ PCB ويمكن استبدالها على مستوى المكونات من قبل فني لديه مهارات في لحام الـ PCB ويملك إمكانية الوصول إلى وثائق خدمة FANUC المعمول بها.الإصلاح على مستوى اللوحة يتجنب تكلفة استبدال لوحة التحكم الكاملة لمضخم الخدمةتأكيد هوية الدبوس وتوجيه التثبيت من علامات اللوحة أو وثائق الخدمة قبل الاستبدال.

س3: ما هي مواصفات فولتاج العزل لمضخات العزل من هذه الفئة؟

وحدات مكبرات العزل الصناعية المستخدمة في تطبيقات محركات الخدمة توفر عادة 15003،000 فولت فولت العزلة بين المدخل والخروج ‬ كافية لمواجهة فولتاج الحافلة المشتركة من محركات الحركة الصناعية القياسية (280 ‬680 فولت DC مع هامش سلامة كبير)يتم تأكيد الجهد العزلي المحدد لـ A76L-0300-0077 من وثائق المكونات من FANUC ؛ يجب أن يلبي أو يتجاوز أقصى جهد حافلة DC للجهاز بالإضافة إلى هامش السلامة المطلوب.

السؤال 4: هل هناك العديد من المتغيرات من A76L-0300-0077 لأنواع محركات FANUC المختلفة؟

نعم ‬ سلسلة FANUC A76L-0300 تحتوي على أرقام أجزاء متعددة (0077، 0102، 0133، 0164، 0186، الخ)) كل تحديد تشكيل مكبر العزل معين لموقف محدد لوحة محرك FANUCيمكن أن تختلف المتغيرات في زيادة، نطاق الإشارة، عقدة الاتصال، أو شكل الحزمة.يجب أن تتطابق دائماً بين رقم الجزء A76L ومكانة اللوحة المحددة التي تم تأكيدها من وثائق خدمة FANUC.
