وحدة IGBT ذات الطاقة العالية
>
|
| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | Onsemi |
| رقم الموديل | FSBB20CH120D |

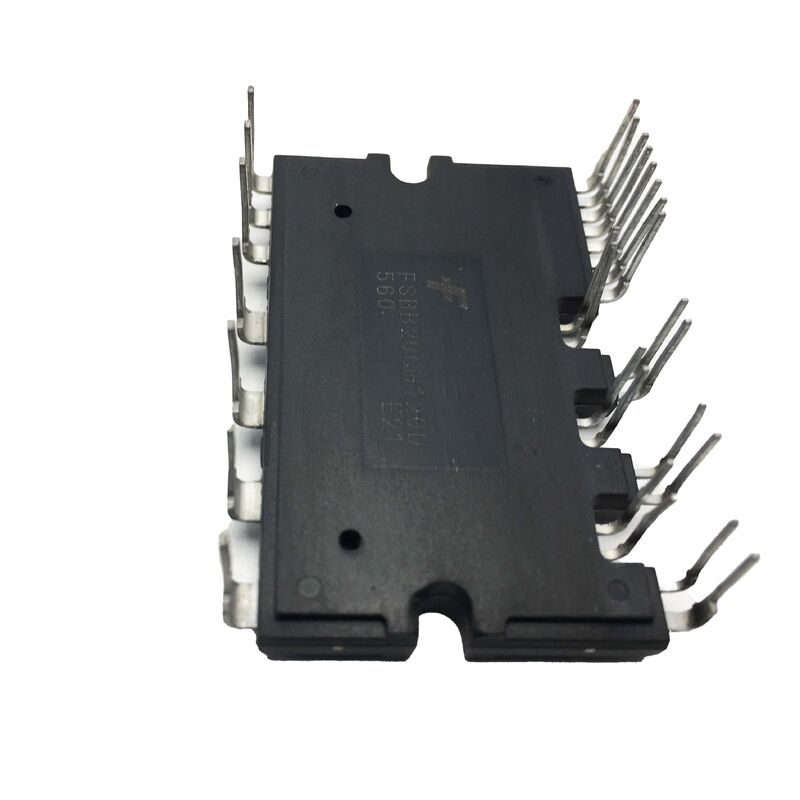

وحدة إمداد الطاقة FSBB20CH120D وحدة IPM جديدة أصلية
الـ FSBB20CH120D من onsemi هي وحدة طاقة ذكية (IPM) مصممة خصيصًا لمحركات المحركات ثلاثية الطور. بفضل تصنيف جهد 1200 فولت وقدرة تحمل تيار 20 أمبير، تدمج هذه الوحدة IGBTs، ومشغلات البوابة، وميزات حماية قوية في حزمة DIP مدمجة بـ 27 دبوسًا.
تشتمل FSBB20CH120D على قفل الجهد المنخفض، وحماية الدائرة القصيرة، والكشف الحراري، وإشارة الخطأ، مما يبسط منطق التحكم مع تعزيز السلامة. تصميمها الحراري المحسن على ركيزة AlN DBC يضمن تبديدًا فعالًا للحرارة، مع مقاومة حرارية من الوصلة إلى العلبة منخفضة تصل إلى 0.55 درجة مئوية/واط، مما يجعلها مثالية للتطبيقات عالية الكثافة. تدعم هذه الوحدة أيضًا منطق 3.3-5 فولت القياسي وتستخدم دبوس باعث مستقل للكشف والتحكم المرن.
إذا كنت مهتمًا بشراء FSBB20CH120D، فلا تتردد في الاتصال بنا للحصول على معلومات الأسعار والتوافر.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | ON Semiconductor (onsemi) |
| رقم القطعة | FSBB20CH120D |
| نوع المنتج | وحدة طاقة ذكية (IPM) |
| نوع جهاز الطاقة | IGBT + صمامات التمرير الحر |
| طوبولوجيا العاكس | جسر ثلاثي الطور |
| جهد المجمع-الباعث المقنن (VCES) | 1200 فولت |
| تيار الخرج المقنن (IC) | 20 أمبير |
| دائرة التحكم | مشغل بوابة مدمج |
| وظائف الحماية | الحماية من التيار الزائد، الدائرة القصيرة، الجهد المنخفض |
| العزل | عزل كهربائي مدمج |
| تردد التبديل | محسن لتطبيقات العاكس |
| نوع الحزمة | وحدة طاقة مصبوبة بالتحويل |
| درجة حرارة التشغيل القصوى | + 150 درجة مئوية |
| درجة حرارة التشغيل الدنيا | - 40 درجة مئوية |
| تطبيق التشغيل | مرحلة طاقة العاكس / محرك المحرك |
| بيئة التشغيل | إلكترونيات الطاقة الصناعية |
| الحالة | جديد أصلي |
| التعبئة والتغليف | تعبئة المصنع الأصلية |
وحدة الطاقة الذكية من On Semiconductor هي حل IGBT حديث مصمم للتطبيقات عالية الأداء التي تتطلب إدارة طاقة فعالة واستقرارًا حراريًا. بفضل تصنيف جهد قوي يبلغ 1200 فولت وقدرة تيار تبلغ 20 أمبير، تعد هذه الوحدة مثالية للتطبيقات الصناعية والسيارات. تصميم التركيب من خلال الثقوب يضمن سهولة التكامل في الأنظمة المختلفة، بينما يضمن نطاق درجة حرارة التشغيل الواسع من -40 درجة مئوية إلى 150 درجة مئوية أداءً موثوقًا به في البيئات الصعبة.هذه الوحدة متوافقة أيضًا مع RoHS، مما يجعلها خيارًا مسؤولًا للتصميمات الواعية بيئيًا.
التطبيقات النموذجية
محركات المحركات المترددة والعواكس
محركات التردد المتغير (VFD)
أنظمة إمدادات الطاقة الصناعية
معدات وآلات الأتمتة
أنظمة التحكم في التدفئة والتهوية وتكييف الهواء والمضخات
