وحدة IGBT ذات الطاقة العالية
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A50L-0001-0304 |

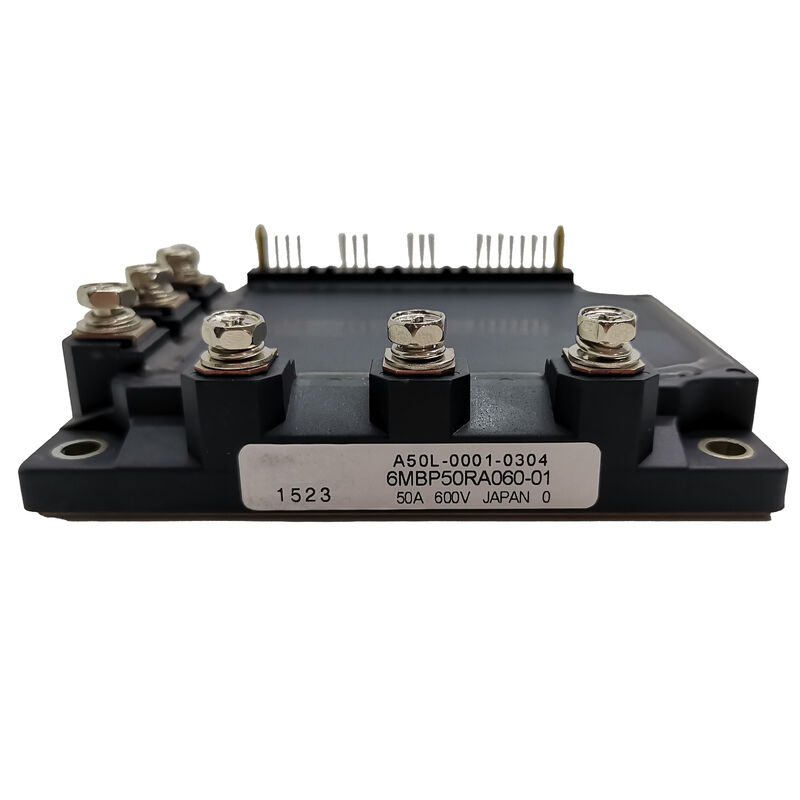

A50L-0001-0304 هو تسمية FANUC لـ Fuji Electric 6MBP50RA060-01 ، وهي وحدة طاقة ذكية من الجيل الأول من سلسلة RA بقدرة 50A و 600V.أنه بمثابة عنصر التبديل في FANUC AC servo و spindle مكبر محركات الوحدات، حيث يشكل جسر عاكس ثلاثي المراحل لتحويل محركات التيار المتردد إلى تيار محرك متغير التردد.
يستخدم 6MBP50RA060-01 تكوين فوجي من ستة حزم ستة ترانزستورات IGBT بالإضافة إلى ستة ثنائيات حرة تشكل جسرًا ثلاثي المراحل كاملًا في علبة لوح واحد.يحدد تسمية RA هذا على أنه الجيل الأول من RA-Fuji IPM، والتي تم استبدالها لاحقًا بنماذج RTA و RTF من الجيل الثاني والثالث من سلسلة RA.
| المعلم | القيمة |
|---|---|
| التصنيف الحالي | 50A |
| تصنيف الجهد | 600 فولت |
| إشارة فوجي | 6MBP50RA060-01 |
| الشكل | أسود، لوح التثبيت |
| السلسلة | سلسلة RA (الجيل الأول) |
| طلب FANUC | محركات القيادة الحاسوبية |
اثنين من منتجات FANUC A50L تتشارك في فئة التصنيف 50A / 600V ولكنها تستخدم أجيال مختلفة من وحدات فوجي:
| المعلم | A50L-0001-0304 | A50L-0001-0327 |
|---|---|---|
| وحدة فوجي | 6MBP50RA060-01 | سلسلة 6MBP50RTA060 |
| السلسلة | المرض المزمن (الجيل الأول) | سلسلة RTA |
| الشكل | تصميم اللوحة | كتلة الطاقة |
كلاهما يخدم مواقع 50A في محركات FANUC ، ولكنهما غير قابلة للتبادل ̇ مختلفة التنسيقات المادية ، وتخطيطات المكونات ، والأبعاد الميكانيكية.تأكيد من وثائق صيانة محرك FANUC المحددة عن رقم الجزء الذي ينطبق عليه.
مكبرات FANUC AC servo:وحدات الفا و FANUC المرتبطة بها لتعزيز الخدمة باستخدام وحدات IPM من الفئة 50A للمحاور التي تتطلب عزم دوران متوسط محركات محركات محور مركز التصنيع ، محركات الزحف عبر مركز الدوران و محركات برجو محركات رأس عجلات آلات الطحن.
مكبرات فانوك AC spindle:وحدات محركات الدوران المتردد في فئة الطاقة المتوسطة
أنظمة محركات أدوات الآلات الحاسوبية الحاسوبيةمجموعة كاملة من معدات FANUC CNC باستخدام مواصفات الوحدة A50L-0001-0304 من مراكز التصنيع ومراكز التحويل إلى آلات الطحن ومعدات EDM.
محركات إدارة الروبوت الصناعي:وحدات محركات الروبوتات FANUC التي تستخدم نفس فئة كتلة الطاقة IPM لمحركات المحور المشترك في الروبوتات ذات الحمولة المتوسطة.
السؤال 1: ما هو الإنذار FANUC يشير إلى A50L-0001-0304 يحتاج إلى استبدال؟
جهاز FANUC القيادة الإنذار 12 (أو المتغيرات الخاصة بالمحور 12.1، 12.2) يشير إلى خطأ في IPM أو وحدة الطاقة الناتجة عندما يتم تشغيل الحماية الداخلية للوحدة أو لوحة التحكم في المحرك يكتشف خطأ في جهاز مرحلة الطاقة.قبل إدانة A50L-0001-0304، التحقق من مقاومة عزل المحرك واستمرارية كابل الخروج
س2: ما هو الفرق بين سلسلة RA (A50L-0001-0304) والمتغيرات اللاحقة من سلسلة RA؟
سلسلة RA (6MBP50RA060-01) هي الجيل الأول من Fuji RA IPM.وسلسلة RTF إدراج رقائق IGBT المحدثة مع خسائر التبديل أقل ووظائف الحماية المحسنة مع الحفاظ على نفس أبعاد الحزمة والواجهة. تسميات اللاحقة المختلفة (#S ، #S2 ، إلخ) على أرقام أجزاء FANUC تحدد الجيل الذي يتم توفيره لوحدة Fuji. تأكيد اللاحقة الدقيقة من وثائق المحرك.
السؤال 3: كيف تقارن A50L-0001-0304 (50A) مع A50L-0001-0305 (75A) لاختيار محركات FANUC؟
A50L-0001-0304 (Fuji 6MBP50RA060-01) هو 50A ?? لمواقف الخدمة والأدوات ذات الطاقة المنخفضة.A50L-0001-0305 (Fuji 7MBP75RA060-01) هو 75A مع تنسيق 7 حزمة بما في ذلك IGBT مكاملة الفرامل للوضع أعلى طاقة المذنب والخدمةلا تستبدل أبداً بين فئات التيار؛ الوحدة ذات التيار الأعلى لا توفر فائدة أداء إضافية في وضع محرك التيار المنخفض،ويتم مطابقة واجهات PCB والتصاميم الحرارية لمواصفات الوحدة الخاصة.
السؤال 4: ما هي متطلبات الواجهة الحرارية التي تنطبق على تركيب تركيب لوحة A50L-0001-0304؟
الصفيحة الأساسية للوحدة تتصل بمحفز الحرارة الداخلي لوحدة القيادة نظف سطح الاتصال وطبق مركب الواجهة الحرارية قبل التركيب.استخدام أجهزة التثبيت التي يتم تقديم عزم الدوران لها وفقا لمواصفات دليل خدمة FANUCعند 50A وظيفة مستمرة في محرك الخدمة،التعامل الحراري غير الكافي هو السبب الرئيسي لفشل IPM المبكر .
