| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FUJI |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6MBP20JB060 |

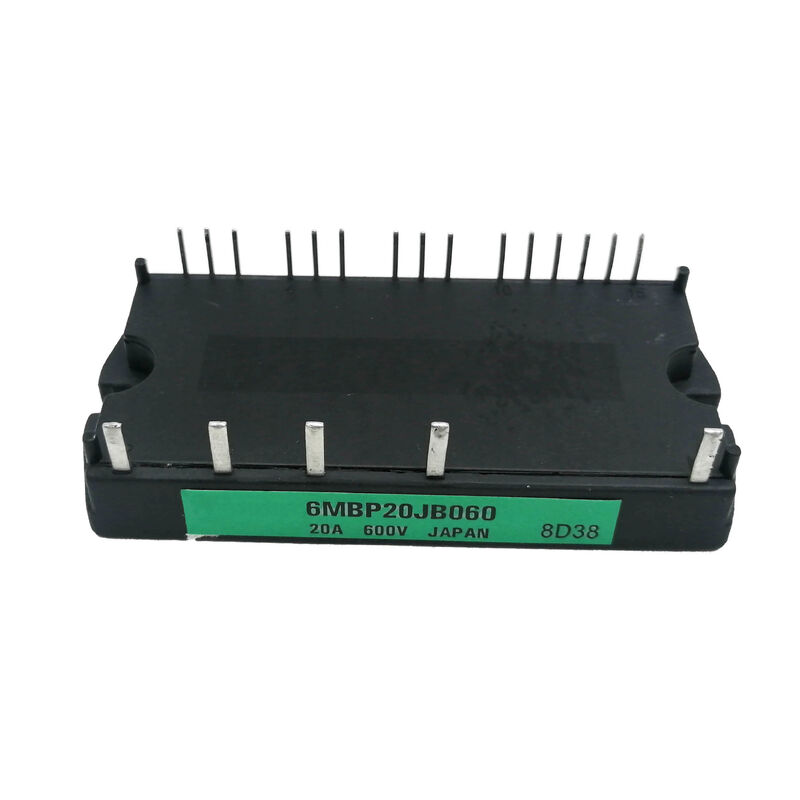

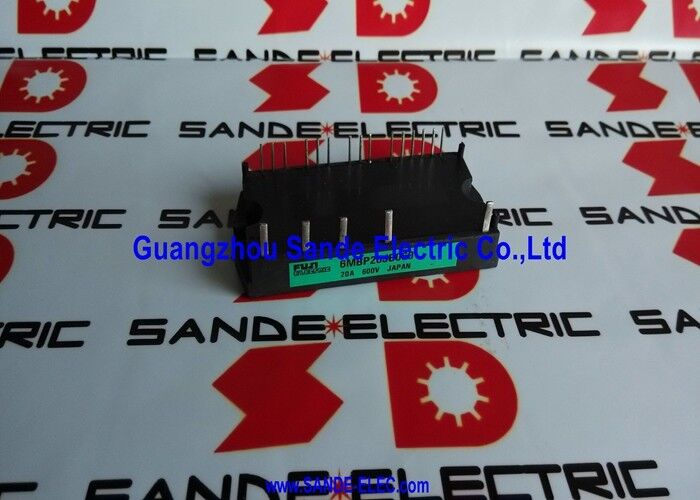

6MBP20JB-060 عبارة عن وحدة طاقة ذكية صغيرة من Fuji Electric - العضو المدمج ذو التيار المنخفض في عائلة 6MBP IPM عند 20 أمبير و600 فولت. حيث تخدم المتغيرات ذات التيار العالي (100 أمبير، 150 أمبير) محركات المحركات الصناعية في نطاق كيلووات، فإن 20A Small IPM تستهدف تطبيقات المحركات الأصغر: أنظمة مؤازرة مدمجة، ومحركات محركات الأجهزة، والمضخات والمراوح منخفضة الطاقة، وتصميمات العاكس ذات المساحة المحدودة.
تحدد كلمة "Small" في Small IPM تنسيق الحزمة المدمجة P633A - وهو أصغر فعليًا من مبيت 6MBP القياسي المستخدم في التصنيفات الحالية الأعلى. على الرغم من حجمه المنخفض، يحتفظ 6MBP20JB-060 بمجموعة ميزات وحدة الطاقة الذكية الكاملة: ستة ترانزستورات IGBT لجسر كامل ثلاثي الطور، وإلكترونيات محرك البوابة المتكاملة، وحماية متعددة الوظائف.
| المعلمة | قيمة |
|---|---|
| التقييم الحالي | 20 أ |
| تصنيف الجهد | 600 فولت |
| عدد IGBT | 6 (جسر ثلاثي الطور) |
| جيل IGBT | الجيل السابع |
| طَرد | P633A (مدمج) |
| مسلسل | سلسلة جي بي |
| حماية | مستشعر درجة الحرارة OC / UV / OT + |
حماية التيار الزائد (OC):يكتشف تيار المجمع الزائد ويغلق بوابات IGBT خلال فترة تحمل الدائرة القصيرة المقدرة للوحدة. يحمي من دوائر قصر لف المحرك، وأخطاء أسلاك الإخراج، وأخطاء محرك PWM.
قفل الجهد المنخفض (الأشعة فوق البنفسجية):يراقب جهد إمداد محرك البوابة. إذا انخفض العرض إلى أقل من الحد الأدنى لتحويل IGBT الموثوق به، فإن الوحدة تمنع إخراج البوابة تلقائيًا - مما يمنع التشغيل الجزئي المدمر.
الحماية من درجة الحرارة الزائدة (OT):تعمل وظيفة الحماية الحرارية على إيقاف تشغيل الوحدة عندما تتجاوز درجة حرارة الوصلة الحد الأدنى - مما يمنع حدوث ضرر دائم نتيجة للتبريد غير الكافي أو الحمل الزائد المستمر.
إخراج مستشعر درجة الحرارة:تسمح إشارة خرج درجة الحرارة التناظرية المنفصلة لوحدة التحكم المضيفة بمراقبة الحالة الحرارية للوحدة في الوقت الفعلي - مما يتيح لنظام القيادة تقليل تيار الإخراج أو تردد PWM بشكل استباقي قبل الوصول إلى عتبة الحماية.
محركات سيرفو صغيرة:مكبرات صوت مؤازرة صغيرة الحجم لملحقات الروبوتات، ومراحل تحديد المواقع الدقيقة، ومحركات محور الأدوات الآلية بمستويات طاقة أقل - حيث يتيح تصنيف 20 أمبير / 600 فولت وحزمة P633A المدمجة تصميمات محرك سيرفو موفرة للمساحة.
محولات المضخة والمروحة:المضخات الصناعية الصغيرة، ومحركات مراوح التدفئة والتهوية وتكييف الهواء (HVAC)، ووحدات التحكم في مراوح نظام التبريد في فئة أقل من 5 كيلووات - حيث يعمل نظام IPM المدمج على تبسيط تصميم العاكس من خلال محرك البوابة والحماية المتكاملين.
محركات الأجهزة:محولات محرك الغسالة، ومحركات ضاغط مكيف الهواء، وأجهزة التحكم في محرك الثلاجة - تخدم فئة 600 فولت / 20 أمبير عنصر التبديل الأساسي في محولات الأجهزة المنزلية.
محاور الأتمتة الصناعية:محركات الأقراص المحورية منخفضة الطاقة في معدات التشغيل الآلي متعددة المحاور، وأنظمة تحديد موضع الناقل، ومحركات آلات التجميع الصغيرة.
محولات الطاقة المتجددة الدقيقة:تصميمات عاكسة ضوئية صغيرة تعمل على تحويل مخرج التيار المستمر للوحة الشمسية الفردية إلى تيار متردد بتردد الشبكة.
Q1: كيف يختلف 6MBP20JB-060 "Small IPM" عن وحدات 6MBP القياسية عند التيارات الأعلى؟
يحدد تصنيف "Small IPM" حزمة P633A صغيرة الحجم - وهي أصغر فعليًا من مبيت 6MBP القياسي المستخدم عند 50 أمبير وما فوق. كهربائيًا، يتم تطبيق نفس ميزات محرك البوابة والحماية المتكاملة - الفرق هو حجم الحزمة والفئة الحالية (20 أمبير للتطبيقات المدمجة مقابل 50 أمبير + لمحركات الأقراص الأكبر حجمًا). تتطلب الحزمة الأصغر تخطيطًا دقيقًا لثنائي الفينيل متعدد الكلور للتعامل مع التبديد الحراري داخل المساحة الأصغر.
Q2: ما هو تردد الناقل PWM الذي يمكن أن يدعمه 6MBP20JB-060؟
يدعم الجيل السابع من Fuji IPMs في فئة 20A ترددات حامل PWM تصل إلى 15-20 كيلو هرتز - مما يتيح تشغيل محرك أكثر هدوءًا (أعلى من التردد المسموع) وتحكمًا أدق في تموج التيار. يؤدي ارتفاع تردد الموجة الحاملة إلى زيادة خسائر التبديل؛ تأكد من أن التصميم الحراري يمكنه التعامل مع تبديد الطاقة المتزايد عند تردد الناقل المختار. تستخدم معظم تطبيقات المحركات الصغيرة تردد الموجة الحاملة من 8 إلى 16 كيلو هرتز مع IPM من سلسلة JB.
Q3: ما هو مصدر محرك البوابة الذي يتطلبه 6MBP20JB-060؟
تتطلب IPM الصغيرة من سلسلة JB مصدرًا منفصلاً لمحرك البوابة - مصدرًا إيجابيًا لتشغيل IGBT وإمدادًا سالبًا لإيقاف التشغيل والمشبك النشط. مصدر البوابة النموذجي هو +15 فولت / -8 فولت إلى -10 فولت. تم تأكيد نطاق جهد الإمداد الدقيق من دليل تطبيق 6MBP20JB-060. يؤدي التشغيل خارج النطاق المحدد إلى خطر تدهور أداء محرك البوابة أو تشغيل قفل الأشعة فوق البنفسجية.
س 4: ما هو إجراء إعادة ضبط الخطأ لـ 6MBP20JB-060 بعد حدث الحماية؟
بعد تنشيط حماية IPM (OC أو UV أو OT)، يشير دبوس إخراج الخطأ إلى حالة الخطأ. لإعادة الضبط: قم أولاً بإزالة حالة الخلل (قم بإزالة سبب التيار الزائد، أو قم باستعادة جهد إمداد البوابة، أو اترك الوحدة لتبرد أقل من العتبة). ثم قم بتطبيق نبض إعادة التعيين — عادةً ما يكون انتقالًا قصيرًا من الأدنى إلى الأعلى على إدخال إعادة تعيين الخطأ — لإعادة تمكين إخراج محرك البوابة. لا يمكن إزالة الخطأ عن طريق إدخال PWM وحده؛ مطلوب إجراء إعادة تعيين إيجابي.
