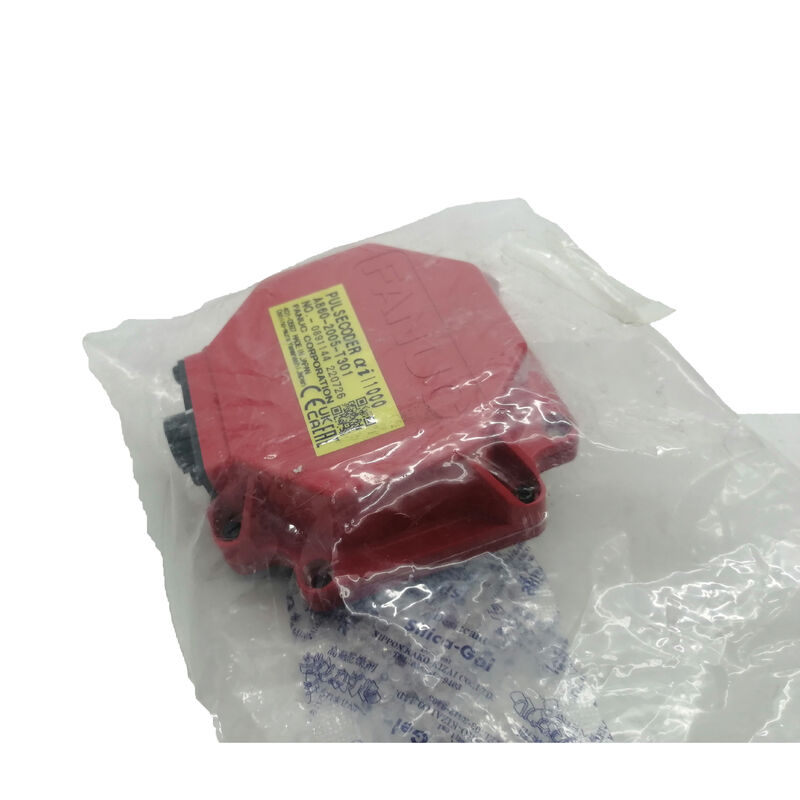

FANUC A860-2005-T301 مشفر النبضات aiI1000 المشفر الإضافي لمحركات Alpha i Series AC Servo

هناك قائمة قصيرة من المكونات التي، عندما تفشل، تجلب آلة CNC إلى وقف كامل.فانوك A860-2005-T301is the aiI1000 incremental encoder fitted across the wide-ranging Alpha i series AC servo motor family — one of the most broadly deployed feedback devices in FANUC's industrial motion control ecosystem، تغطي أحجام المحركات من محركات المحور المدمجة طوال الطريق إلى وحدات الشكل الكبير عالية العزم.

ما معنى تسمية الـ 1000

"I" في "aiI1000" هي الحرف الحاسم: هذا هوالزيادةرمز النبض، وليس رمز مطلق، حيث أن الترميز المطلق يعطي رمز موقف فريد في كل زاوية عمود بغض النظر عن تاريخ الطاقة،aiI1000 يولد تدفق نبض مستمر بينما يدور العمود تعليق مربع عالية الدقة التي يعالجها المضخم الخدمي FANUC لتحديد السرعة، الاتجاه، وتغيير الموقف.

تعكس التغذية الراجعة التدريجية يعمل جنبا إلى جنب مع نظام وضع مرجعية التحكم CNC. عند بدء تشغيل الماكينة ، يقوم كل محور بعودة مرجعية ، ويقوم بتحديد بيان معروف. من تلك النقطة ،المُشفّر (aiI1000) يتتبع كلّ حركة1,000000 نبضة لكل ثورةالدقة ‬ الحبوبية الكافية لدعم تحملات وضع ضيقة وضبط السرعة السلسة عبر نطاق سرعات التشغيل الكامل لعائلة المحركات ألفا آي.

المواصفات التقنية

نطاق للسيارات الذي يمتد عبر الصناعة

ما يميز A860-2005-T301 عما يختلف عن مكشفات التطبيقات الضيقة هو عرض محركات ألفا i التي تخدمها.αi2/4000محرك ضيق سريع مناسب لدفع المحورات الصغيرةαi50في جميع الاختلافات، الـ aiI1000 pulsecoder هو جهاز ردود الفعل القياسي عبر الإطارات المتوسطة والأكبر من مجموعة Alpha i AC كاملة من FANUC.

هذا يمتد إلى200 فولت AC و 400 فولت ACمتغيرات المحركات ، بمعنى أن نفس رقم جزء المشفر يشمل الآلات المصممة لمعايير طاقة إقليمية مختلفة دون تغييرات في نظام ردود الفعل للمحرك.وهذا يعني أيضا أن فرق الصيانة إدارة أسطول الآلات مختلطة يمكن أن تخزن رقم جزء واحد مشفر ومعرفة أنه ينطبق على نسبة كبيرة من المحركات الخدمية ألفا i.

التثبيت: طريقة Oldham's Coupling

A860-2005-T301 تثبيت عن طريق(توصيل (أولدهام- ربط ميكانيكي من ثلاث قطع يربط عمود الترميز بمعمود المحرك مع استيعاب خلل زاوية ومواز بينهما.هذا هو نهج التثبيت القياسي من FANUC لعائلة Alpha i pulsecoder، ويتم توثيق إجراءات التثبيت في كتيبات المحركات التقنية في FANUC.

الخطوات العملية: أربعة مشبكات رأس مصب M4 الستة الأطراف تثبيت مكيف النبض إلى جرس نهاية المحرك.منع دخول التلوث في الواجهةيتطلب الارتباط توجيهًا صحيحًا أثناء إعادة التجميع يجب أن تتفاعل الأسنان بشكل صحيح ، ويجب أن يجلس حلقة O بشكل نظيف دون أن يتم ضغطها.

تحذير واحد يستحق الإشارة إليه: تؤكد وثائق FANUC نفسها على أنه يجب ألا تتعرض آلة تعديل النبضات وغطاء المحرك للصدمات المادية أثناء التثبيت ، لأنها أجهزة بصرية دقيقة.حماية المكشف من الغبار والجذور أثناء عملية الاستبدال هي مهمة بنفس القدر.

أين يعمل هذا المشفر

أصبحت سلسلة المحركات ألفا i منصة FANUC السيرفو المهيمنة من أوائل 2000s وظلت في إنتاج آلات جديدة على نطاق واسع لأكثر من عقد من الزمن.هذا القاعدة المثبتة تترجم إلى A860-2005-T301 كونها عنصر صيانة شائعة حقا في جميع أنحاء:

مراكز التصنيع CNCمحركات المحركات الرئيسية (X، Y، Z، B، C) على مراكز التصنيع ذات 3 محاور و 4 محاور و 5 محاور من شركات البناء بما في ذلك Mazak و Makino و Okuma و DMG Mori و Doosan و العديد من الشركات الأخرى التي تعمل على FANUC 16i و 18i و 30iو 31i التحكم

مراكز وتحويلات CNCمحركات الحركة الخدمية المحورية على محورين ، متعددة المحاور ، وتكوينات الدوران في الطاحونة حيث تعمل محركات Alpha i على حامل الأدوات ومحور القطعة

فانوك الروبوتات الصناعية- محركات مفصلة الذراع على الروبوتات من سلسلة M و R و LR حيث توفر عائلة المحركات αi التشغيل عالي الأداء

معدات إنتاج مخصصةخلايا التشغيل الآلي المخصصة، خطوط النقل، والآلات ذات الأغراض الخاصة المبنية حول محركات ألفا آي في مجالات السيارات والطيران والفضاء والتصنيع العام

ملاحظة عن التشخيص الخاطئ قبل الاستبدال

واحدة من أخطاء استبدال المشفر الأكثر شيوعًا هي استبدال المشفر دون تأكيد أنه في الواقع هو المكون الفاشل.يمكن أيضاً أن يُطلق إنذارات FANUC الخدمية المتعلقة بأخطاء المشفر (عادة ما تكون إنذارات SV في نطاق 300-499 على أنظمة FANUC CNC) بسبب تلف الكابلات، تآكل المرفق، أخطاء المضخم، أو تداخل على خط إشارة المشفر.

قبل الالتزام باستبدال المكشف، فمن الجدير بالقيام بالتحقق من استمرارية كابل المكشف، وتفتيش المرفق في كلا الطرفين من المحرك والمضخم، وتبديل إلى كابل معروف جيد. A confirmed encoder failure — verified either by static testing equipment or by mounting the suspect encoder on a test motor with a FANUC amplifier — gives the highest confidence that replacement will resolve the fault.

الأسئلة الشائعة

السؤال 1: هل FANUC A860-2005-T301 هو مكشف مطلق أم تدريجي؟

إنه كذلكالزيادة"I" في "AIL1000" تعني "تدريجية" على عكس المشفرات المطلقةلا يحتفظ ببيانات الموقع من خلال إيقاف التشغيل يجب على جهاز التحكم CNC إجراء عودة مرجعية (تحديد المحور) في كل بدء تشغيل الجهاز لتحديد موقع محور البيانات.

س2: ما هي محركات FANUC التي تستخدم A860-2005-T301؟

هذا المشفر يغطيسلسلة FANUC Alpha iمحركات خدمة التيار المتردد من αi2/4000 إلى αi4 ، αi8 ، αi12 ، αi22 ، αi30 ، αi40 ، و αi50 ، عبر جميع أنواع السرعة. يتم استخدامه على كل من إصدارات محركات 200 فولت و 400 فولت.تأكد دائمًا عن طريق التحقق من ملصق مكيف على المحرك .

السؤال 3: ما هي أجهزة التحكم CNC ومضخات الخدمة التي تعمل مع A860-2005-T301؟

هذا المشفر النبض يتواصل عبر FANUC السرعة العاليةمكبرات الخدمة من السلسلة αi و βi، مقترنة مع أجهزة التحكم CNC في0i، 16i/18i/21i، و 30i/31i/32iهذه هي منصات فانوك المهيمنة في آلات الأدوات والروبوتات التي تم بناؤها من أوائل 2000s حتى الآن.

السؤال 4: ما هي إنذارات FANUC التي تشير عادة إلى A860-2005-T301 الفاشل؟

عادة ما تؤدي فشلات المكشف إلىإنذارات SV(إنذارات الخدمة) على شاشة FANUC CNC ، تشمل الرموز الشائعة SV0364 (إنذار CSAL) ، SV0368 (إنذار المرحلة الناعمة) ، وأخطاء الاتصال أو العد المرتبطة بها.قبل الاستنتاج المشفّر قد فشل، فحص كابل المشفّر والإصدار، لأن أخطاء الكابلات تنتج رموز إنذار متطابقة.

السؤال 5: هل يمكن إصلاح A860-2005-T301 عندما يفشل؟

نادراً ما يمكن تحقيق إصلاح حقيقي. تصنع FANUC aiI1000 كجمعية دقة مغلقة ، ولم يتم تصميم القرص البصري الداخلي ومكونات الارتباط للتفكيك الميداني.يمكن لمرافق إصلاح المحركات المتخصصة في FANUC مع أجهزة اختبار مخصصة إجراء تشخيص خطأ لتأكيد فشل المشفر قبل الاستبدال، ولكن خيارات الخدمة الواقعية هي إما استبدالها بوحدة وظيفية معتمدة أو برامج التبادل التي يقدمها الموردون المتخصصون في FANUC.
