| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A860-0347-T001 |

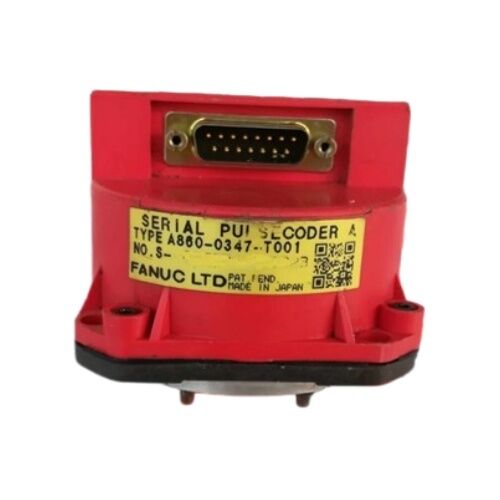

الـفانوك A860-0347-T001هو مشفر نبضات مطلقة من طراز A مصمم على نماذج محددة ضمن مجموعة محركات S-series AC servo من Fanuc ، على وجه التحديد محركات Model 3-0S و Model 4-0S.
كان بروتوكول Serial A هو شكل مكيف سلسلة من الجيل الأول لـ Fanuc لمسلسل S ، ويوفر ردود فعل الموقف المطلق عبر رابط سلسلة من المحرك إلى مكبر الخدمة ،إزالة الحاجة إلى عودة مرجعية عند بدء تشغيل الآلة مع توفير بيانات الموقع بدقة مناسبة لخصائص تشغيل المحركات من سلسلة S.
وصلة D-Sub في جسم الترميز هي المعرف المادي لهذا التغيير داخل عائلة A860-0347.
كانت اتصالات D-Sub كانت خيارًا شائعًا للاتصالات الارتجاعية للخدمة في العصر الذي تم إنتاجه محركات سلسلة S ،و D-Sub T001 يلتقي مع المقبس المقابلة على مجموعة كابل ردود فعل المحركيسمح هذا التنسيق من الموصلات باستبدال المشفر دون إزعاج تشغيل الكابل T001 الاستبدالي مباشرة في منفذ نهاية المحرك الكابل الحالي.
تمثل محركات سلسلة S التي ترتبط بها A860-0347-T001 جيلًا سابقًا من محركات Fanuc servo مقارنةً بسلسلة ألفا التي تلتها.
تشير التسميات 3-0S و 4-0S إلى محركات S-series متوسطة الإطار في تصنيفات محددة للدورة والسرعة. الآلات التي تم بناؤها مع هذه المحركاتوتستمر في العمل في مرافق الإنتاج في جميع أنحاء العالم، مما يجعل الكودات النبضية البديلة التي تم اختبارها حاجة إلى صيانة نشطة بدلاً من فضول تاريخي.
مثل جميع المبرمجين التسلسليين المطلقين في النظام البيئي لـ (فانوك)A860-0347-T001 القدرة الموقف المطلق يعتمد على بطارية احتياطية في مكبر الخدمة للحفاظ على عدد عدة دورات من خلال دورات الطاقة الماكينة.
بطارية مكبر صحية هي الشرط الأساسي للتشغيل لميزة "لا عودة مرجعية عند بدء التشغيل" التي تميز هذا المشفر عن الأنواع الإضافية المستخدمة في محركات S السابقة.
| المعلم | القيمة |
|---|---|
| نوع الترميز | سلسلة A مطلق |
| المرفق | (د-سوب) |
| محركات متوافقة | النموذج 3-0S، النموذج 4-0S (سلسلة S) |
| سلسلة المحركات | سلسلة S (قبل ألفا) |
| التوافق مع CNC | صفر-C/D، 15، 16A، 18A، 21A |
| نوع ردود الفعل | المسلسل المطلق (متعدد الدورات) |
| بطارية مطلوبة | بطارية مكبر (للاحتفاظ بالموقع) |
| المعروض | الفائض / الصرف |
يضع بروتوكول Serial A A860-0347-T001 في الجيل الأول من ملفات ترميز Fanuc المتسلسلة لمسلسل S. قبل Serial A ، استخدمت محركات S-series ملفات ترميز النبض الإضافية (A860-0315 ،A860-0316 العائلات) التي أنتجت إشارات مربعة A / B / Zاستبدلت السلسلة A تلك المخرجات التناظرية مع رابط بيانات متسلسلتقليل عدد الموصلات المطلوبة بين المكيف والمضخم مع تمكين في الوقت نفسه ردود فعل الموقف المطلقة التي لا يمكن أن توفر أنواع التدرجية.
كان الانتقال إلى ردود الفعل المطلقة المتسلسلة تحسناً تشغيلياً كبيراً لمشغلي الآلات:الآلات ذات الملفات المنسقة A يمكن أن تستأنف الإنتاج على الفور بعد أي إيقاف مخطط أو غير مخطط، شريطة أن تكون بطارية المضخم صالحة. تتطلب الآلات التي تحتوي على ملفات تشفير تدريجية تسلسلًا مرجعيًا منظمًا بعد كل دورة طاقة ،زيادة وقت بدء التشغيل والحد من المرونة أثناء الصيانة.
بروتوكول A المتسلسل المستخدم على سلسلة S مختلف عن البروتوكولات المتسلسلة المستخدمة على أجيال المشفرات ألفا وألفا i اللاحقة.A860-0347-T001 غير متوافق كهربائيًا أو بروتوكولًا مع مشفرات سلسلة ألفا (A860-0346، A860-0356 العائلات) أو مكشفات ألفا i (سلسلة A860-2001) they أنها تخدم أجيال محركات مختلفة وتتواصل مع دوائر واجهة مكبرات مختلفة.
يستخدم تنسيق رابط D-Sub على A860-0347-T001 الهيكل القياسي للمحرك مع مسامير الاحتفاظ. عند فحص المحرك في الميدان، the D-Sub socket at the cable's motor end — rather than an Amphenol or flat-pin connector — is the physical indicator that this T001 D-Sub variant is the correct encoder rather than a different A860-0347 series variant.
قبل طلب استبدال ، تأكد من أن كابل ردود الفعل للمحرك يحتوي على منفذ D-Sub في نهاية الترميز ؛ لن تناسب T001 كابلًا ينتهي بتنسيق اتصال مختلف.
س1: ما هو إنذار CNC الذي يظهر عندما يفقد A860-0347-T001 الاتصال ، وما هي الخطوة التشخيصية الأولى؟
Serial A encoder communication faults typically appear as SV-3xx series alarms on compatible CNC generations — commonly SV360 (serial data error) or an axis alarm indicating the servo cannot be energised.
قبل إغلاق الترميز، قم بفصل و إعادة وضع رابط D-Sub في جسم الترميز، فحص جميع الدبابيس للتلوث أو الأضرار المادية.أو التهشيش في حواف القناة.
إذا استمر الإنذار خلال فحص المكونات والكابلات، استبدال كابل ردود فعل جيد المعروف من محور آخر (إذا كان متوافقًا مع المكونات).عيب الذي يزيل مع كابل بديل يشير إلى تلف الكابل؛ واحد الذي يبقى يشير إلى المشفر أو دائرة واجهة مكبر.
س2: هل A860-0347-T001 متوفر كجزء جديد، أو فقط كفائض وتبادل؟
جيل المحركات من سلسلة "إس" كان قبل إنتاج "فانوك" الحاليو A860-0347-T001 يتم الحصول عليها حصرا من خلال سوق الخدمات اللاحقة من إيقاف تشغيل الآلات العاملة ومجموعات التبادل المدارة من المتخصصين في إصلاح السيارات.
وحدات الاستبدال المختبرة والمضمونة من الموردين المشهورين هي الطريق الأكثر عملية إلى استبدال مع الثقة في حالتها الوظيفية.
لا يؤكد اختبار المقاعد الثابتة وحده أداء الاتصالات المتسلسلة للمصمّم ؛ الاختبار تحت دوران على مكبر متوافق و CNC هو المؤهل المفيد.
السؤال 3: هل يمكن استبدال A860-0347-T001 بنوع آخر من ترميزات المطلقة إذا لم يكن هناك بديل مباشر متاح؟
لا بروتوكول وواجهة المكبر في مكيف Serial A خاصة بمكبرات S-series المصممة لاستقبال بيانات Serial A.
سيتطلب استبدالها بعائلة مختلفة من مشفرات Fanuc مكبرًا يمكنه قبول بروتوكول هذا المشفر ، مما يتطلب بدوره تغيير نظام الخدمة خارج المشفر فقط.
في الممارسة العملية، النهج الصحيح هو الحصول على A860-0347-T001 المتوافق من سوق التجزئة.
A reputable Fanuc S-series motor specialist can advise on whether the exact T001 D-Sub variant is available or whether a compatible alternative within the A860-0347 family with cable adaptation is an option.
س4: بعد تركيب A860-0347-T001 البديل، ما هو إجراء بدء التشغيل المطلوب؟
يجب إعادة الإشارة بعد كل استبدال للفاتورة. The new encoder has no stored multi-turn count relationship with the machine's mechanical position — the amplifier's SRAM has been reset or contains a count tied to the previous encoder's angular orientation.
تشغيل الجهاز، تأكيد أن إنذار الاتصال المكيف قد تم إزالة (مؤشر على أن الرابط التسلسلي تم إنشاؤه) ، ثم تشغيل المحور من خلال دورة العودة المرجعية الكاملة.التحقق من عرض موقف المحور يظهر المتوقع الجهاز صفر إحداثيات بعد العودة المرجعية قبل تشغيل أي برامج الإنتاج.
السؤال 5: ما هي أنماط الفشل الأكثر شيوعًا لـ A860-0347-T001 في آلات سلسلة S التي تعمل لفترة طويلة؟
ارتداء المحامل المرتبط بالعمر هو الفشل الميكانيكي الرئيسي يحقق محامل الترميز الذي يدعم مجموعة القرص البصري اللعب،الذي يقدم ضوضاء إشارة و في نهاية المطاف يؤدي إلى إنذارات الاتصال المتسلسل.
تلوث القرص البصري من ضباب المبرد أو أيروزول الزيت الذي يدخل من خلال غطاء عمود المحرك هو الطريق الثاني الرئيسي للفشل ؛ يصبح سطح القرص مشوشًا ،تقليل نطاق الإشارة إلى ما دون عتبة الكشف.
تآكل دبوس رابط D-Sub من الرطوبة أو بخار السائل التبريد أو ضباب المزلق الذي يدخل إلى المرفق يؤدي إلى أخطاء اتصال متقطعة تزداد سوءًا بمرور الوقت.لا يمكن إصلاح المشفر في الميدان؛ التبادل هو حل الخدمة.
