Fanuc A860-0320-T112 | مشفر النبضات المطلق 2500P — محركات سيرفو AC/S-Series 0S–40S، CNC Zero-C/D · 15 · 16A · 18A · 21A — توقف الإنتاج، استبدال/فائض فقط

نظرة عامة

الـ Fanuc A860-0320-T112 هو مشفر النبضات المطلق ذو الغلاف الأسود والمُركب على محركات سيرفو Fanuc من سلسلة AC و S — الجيل الذي شغل عشرات الآلاف من أدوات آلات CNC المصنعة خلال الثمانينيات وحتى منتصف التسعينيات.

بمعدل 2500 نبضة لكل دورة، فإنه يوفر دقة الموضع التي تتطلبها وحدات التحكم Zero-C و Zero-D والموديلات المبكرة من سلسلة 16/18 Model-A لتشغيل السيرفو بالحلقة المغلقة على المخارط، ومراكز التشغيل، وآلات الحفر، ومعدات خطوط النقل. لا تزال الآلات التي تستخدم هذا الجيل من المحركات/المشفرات تعمل بنشاط في مرافق الإنتاج حول العالم، وهذا الواقع التشغيلي المستمر — وليس اهتمام هواة الجمع — هو ما يجعل A860-0320-T112 مكونًا بديلاً مطلوبًا بعد عقود من توقف Fanuc عن الإنتاج النشط.

يعني التصميم المطلق أن المشفر يبلغ عن موضع عموده فور التشغيل، دون الحاجة إلى دورة عودة مرجعية. تقرأ وحدة التحكم CNC الموضع من رمز المشفر المطلق فور تهيئة النظام، ويكون المحور جاهزًا للحركة.

لم تكن هذه ميزة عالمية في جيل المحركات هذا — كانت مشفرات النبضات التزايدية الأقدم (A860-0304-T112 وما شابهها) تتطلب تسلسلات تحديد موقع قبل كل استخدام، بينما سمح المشفر المطلق A860-0320-T112 للمشغلين باستئناف الإنتاج من موضع معروف بدقة بعد أي انقطاع مخطط له أو غير مخطط له للطاقة.

فرق الراحة ملموس في الآلة التي تتوقف وتبدأ بشكل متكرر.

يظهر رقم الجزء البديل A290-0561-V532 على بعض تجميعات المحركات ووثائق الطلب لنفس المشفر المادي — كلا التسميتين تشيران إلى نفس الوحدة وهما قابلتان للتبديل لأغراض التعريف والتوريد.

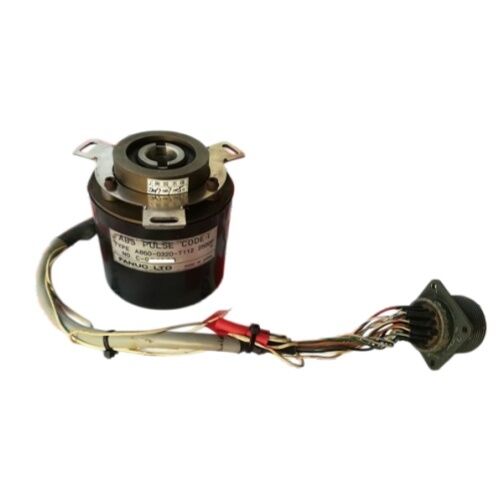

الغلاف البلاستيكي الأسود يميز هذا المشفر عن الأنواع الأقدم ذات الغطاء الأحمر التزايدي وعن مشفرات سلسلة ألفا ذات الجسم المعدني التي تبعتها في جيل المحركات التالي. في الميدان، الغلاف الأسود هو أسرع تأكيد بصري على أن محرك AC أو S مزود بهذا النوع المطلق بدلاً من متغير تزايدي.

المواصفات الرئيسية

دقة 2500P في سياق سلسلة AC/S

رقم 2500 نبضة لكل دورة هو عدد خطوط القرص الخام. ينتج فك التربيع الخاص بالمضخم 10000 زيادة في الموضع المستقرة لكل دورة عمود من هذا الأساس 2500P — عد 4x لحواف القناتين A و B.

بالنسبة لمحرك سيرفو متصل ببرغي كروي بمسافة 5 مم ونسبة تروس نموذجية، يوفر هذا دقة موضع في نطاق الميكرومترات المنخفضة في قطعة العمل — وهو أكثر من كافٍ لتطبيقات التشغيل التي صممت هذه المحركات لخدمتها.

على المخارط ومراكز التشغيل المزودة بوحدات تحكم من السلسلة 15 أو 16A، تدعم هذه الدقة دقة تحديد موضع المحور التي اشتهرت بها آلات Fanuc CNC المصنعة في هذا العصر.

ترميز الموضع المطلق نفسه يمتد لدورة كاملة واحدة.

يعتمد الاحتفاظ بالموضع المطلق متعدد الدورات (معرفة الموضع بعد أكثر من دورة واحدة دون أن يتم دفع العمود إلى نقطة مرجعية) على بطارية مضخم السيرفو التي تحافظ على عداد الدورات خلال دورات تشغيل الآلة.

لا يؤدي فشل بطارية المضخم إلى إتلاف بيانات المشفر المطلقة لدورة واحدة؛ بل يعني أن وحدة التحكم تحتاج إلى إعادة تأسيس مرجع موضع المحور بعد استعادة الطاقة.

وضع التوريد والاستبدال

أوقفت Fanuc إنتاج A860-0320-T112 ومتغيراته السابقة المباشرة مع خروج جيل محركات AC/S من خط الإنتاج النشط. لم يعد المشفر يُصنع. تأتي وحدات الاستبدال بالكامل من مصدرين: فائض تم اختباره من آلات تم تفكيكها ومجمعات استبدال المحركات التي تحتفظ بها شركات خدمة Fanuc المتخصصة.

تفرض معظم الموردين شرط استبدال المحرك على هذه المشفرات لأن التوريد محدود ويرتبط بتجميعات المحركات العاملة.

النتيجة العملية لمشتري الصيانة هي أنه غالبًا ما يجب أن يصاحب الطلب نواة (مشفر معيب أو محرك معيب مع هذا المشفر) — يقوم المُجدد بتركيب مشفر تم اختباره على جسم المحرك المُعاد، ويختبر التجميع، ويزود بمحرك عامل مرة أخرى.

هذا النموذج الاستبدالي أكثر شيوعًا لـ A860-0320-T112 من مبيعات الأجزاء فقط، على الرغم من توفر مخزون فائض بحالات مختلفة من بعض الموزعين دون الحاجة إلى استبدال.

يجب دائمًا إجراء اختبار أي A860-0320-T112 بديل أثناء الدوران على مضخم متوافق — الاختبار الثابت على المنصة لا يتحقق من دقة رمز المشفر المطلق، والذي يتطلب دورانًا فعليًا للعمود للتحقق من أن تسلسل الرمز نظيف وأن بيانات الموضع خالية من الضوضاء عبر دورة كاملة.

أنماط الفشل الشائعة والتشخيص

تلوث القرص البصري المرتبط بالعمر هو وضع الفشل السائد.

يغلق الغلاف البلاستيكي الأسود لـ A860-0320-T112 القرص البصري عن نهاية عمود المحرك، ولكن هجرة زيت تشحيم محامل المحرك على مدى سنوات الخدمة تصل في النهاية إلى المسار البصري، مما يقلل من سعة الإشارة ويسبب إنتاج الرمز المطلق لأخطاء تقرأها وحدة التحكم CNC كفشل في بيانات الموضع.

يظهر الإنذار عادةً كإنذار خطأ في الموضع أو خطأ في اتصال المشفر على وحدات التحكم Zero-C/D و 16A، وغالبًا ما يظهر أولاً أثناء تسخين الآلة عندما يكون زيت تشحيم المحامل باردًا ولزجًا.

تآكل المحامل في محمل المشفر الداخلي هو القضية الثانية الأكثر شيوعًا.

مع تطور اللعب في المحمل، يتذبذب القرص البصري بالنسبة لمصفوفة الكاشف الضوئي، وتتدهور جودة الإشارة — مما ينتج عنه نفس أنواع إنذارات خطأ الموضع مثل التلوث، ولكن دون دليل مرئي على مواد التشحيم داخل المشفر عند فتحه للفحص.

أسئلة متكررة

س1: هل يتوفر A860-0320-T112 بدون استبدال محرك، أم يجب إعادة نواة؟

تختلف متطلبات التوفر والاستبدال حسب المورد. يبيع بعض المتخصصين وحدات فائضة تم اختبارها مباشرة — تأتي هذه من تفكيك الآلات التي تم إيقاف تشغيلها وهي متاحة طالما استمر المخزون.

يقدم العديد من أخصائيي الإصلاح هذا المشفر فقط كجزء من استبدال المحرك، حيث يتم إرسال المحرك المعيب ويتم إعادة محرك تم اختباره مع مشفر يعمل.

إذا كان الشراء المباشر مطلوبًا دون إعادة نواة، فتحقق مع المورد وقت الاستفسار، حيث أن مستويات المخزون لهذا المشفر المتوقف عن الإنتاج محدودة حقًا وتتغير بشكل متكرر.

س2: هل يمكن إصلاح A860-0320-T112 إذا كان ملوثًا أو به تآكل في المحامل، أم يجب استبداله؟

صممت Fanuc هذه المشفرات كتجميعات محكمة الإغلاق غير مخصصة للإصلاح الميداني. ومع ذلك، يقوم بعض المُجددين المتخصصين بفتح وتنظيف الوحدات الملوثة، واستبدال المحامل الداخلية، وإعادة تأهيل المشفر أثناء الدوران على جهاز اختبار.

يختلف معدل النجاح مع درجة التلوث وحالة القرص — إذا كان القرص البصري نفسه قد تم حفره أو خدشه بسبب التلوث الكاشط، فلا يمكن للتنظيف استعادة الأداء. قبل الالتزام بالإصلاح، اسأل المُجدد عما إذا كانوا يختبرون المشفر أثناء الدوران مقابل مرجع معروف جيدًا بعد الإصلاح.

س3: ما هي رموز إنذار CNC التي تظهر عند فشل A860-0320-T112 على وحدة تحكم من السلسلة 16A؟

على Fanuc Series 16A، تظهر إنذارات متعلقة بالمشفر عادةً كـ SV0401 (فصل ناعم — مشفر نبضات مفصول) أو SV0409 (خطأ في مشفر النبضات) على المحور المتأثر. يشير الإنذار SV0401 عند التشغيل عادةً إلى أن المشفر لا يتواصل؛ نفس الإنذار الذي يظهر بشكل متقطع أثناء التشغيل يشير إلى مشفر متدهور ولكنه يعمل جزئيًا أو مشكلة في موصل الكابل.

غالبًا ما يكون SV0409 الذي يظهر في منتصف الدورة دون تاريخ سابق هو العرض الأول للتلوث البصري الذي يسبب تلفًا عرضيًا للرمز المطلق.

س4: ما الفرق بين A860-0320-T112 و A860-0304-T112 المُركب على محركات تبدو متشابهة؟

A860-0320-T112 هو نوع مطلق — يبلغ عن الموضع فور التشغيل دون عودة مرجعية.

A860-0304-T112 هو نوع تزايدي — يجب على وحدة التحكم CNC دفع المحور إلى نقطة مرجعية بعد كل دورة تشغيل لتحديد الموضع. كلاهما يستخدم دقة 2500P.

كلاهما يناسب نفس أنماط جسم المحرك، ولكن بطاقة واجهة المضخم تختلف بين الأنواع المطلقة والتزايدية.

ستؤكد لوحة اسم المحرك وإعدادات معلمات المضخم على النوع الموجود. يتطلب استبدال مشفر مطلق بنوع تزايدي مطابقة أجهزة المضخم؛ إنه ليس تبديلًا مباشرًا.

س5: بعد تركيب A860-0320-T112 بديل، ما هي إجراءات المحاذاة المطلوبة؟

على عكس مشفرات سلسلة ألفا المزودة بأقتران أولدهام، يتم تركيب A860-0320-T112 مباشرة على عمود المحرك مع محاذاة بين الموضع الميكانيكي الصفري للمشفر والموضع الكهربائي الصفري للمحرك.

بعد تركيب بديل، ستتطلب وحدة التحكم CNC عادةً عودة مرجعية كاملة لإعادة تأسيس مرجع الموضع المطلق مع الاتجاه الميكانيكي للمشفر الجديد.

تعتمد تعديلات المعلمات المحددة المطلوبة لمحاذاة إزاحة الصفر للمشفر الجديد مع إزاحة شبكة الآلة والنقطة المرجعية على الإعداد الأصلي لباني الآلة — استشر نسخة احتياطية من معلمات Fanuc الخاصة بالآلة إذا كانت متاحة، وتحقق من موضع المحور عند النقطة المرجعية قبل إعادة الآلة إلى الإنتاج.
