TR Electronic CEV65M-01460 مشفر دوار مطلق — PROFIBUS-DP، 4096 PPR، 11-27 فولت تيار مستمر

رقم القطعة: CEV65M-01460

الشركة المصنعة: TR-Electronic GmbH

النوع: مشفر دوار متعدد الدورات مطلق

الواجهة: PROFIBUS-DP

الدقة: 4,096 خطوة/دورة × 4,096 دورة

الإمداد: 11-27 فولت تيار مستمر

الأصل: ألمانيا

بعض المشفرات تقوم فقط بعد النبضات. يقوم TR Electronic CEV65M-01460 بشيء أكثر فائدة: فهو يتذكر مكانه. بصفته مشفرًا دوارًا متعدد الدورات مطلقًا، فإنه يحتفظ ببيانات موضعه الدقيقة حتى عند فصل الطاقة — مما يعني عدم وجود دورة تحديد مرجعي، وعدم فقدان المرجع، وعدم وجود مفاجآت عند إعادة تشغيل الجهاز بعد إيقاف التشغيل.تم تصنيع CEV65M-01460 في ألمانيا بواسطة TR-Electronic GmbH، وهو جزء من سلسلة CE-65 ذات السمعة الطيبة — وهي خط من المشفرات المطلقة الصناعية المصممة للبيئات التي يجب أن يستمر فيها المستشعر في العمل بغض النظر عما يحدث حوله.مطلق مقابل تزايدي — لماذا هو مهم هنا

يخبرك المشفر التزايدي بمدى حركة العمود من نقطة البداية. إذا فقدت الطاقة، فإن هذا المرجع يختفي. على النقيض من ذلك، يقوم المشفر المطلق بتعيين رمز رقمي فريد لكل موضع عمود عبر نطاق حركته الكامل — لذلك في اللحظة التي تعود فيها الطاقة، يعرف المتحكم بالضبط مكان المحور.

بالنسبة لـ CEV65M-01460، يمتد هذا التغطية إلى 4,096 دورة × 4,096 خطوة لكل دورة، قابلة للبرمجة بالكامل. هذا يعني دقة إجمالية تزيد عن 16 مليون موضع فريد — وهو أكثر من كافٍ لمهام تحديد المواقع المتطلبة الموجودة في الآلات الصناعية الثقيلة.

المواصفات الفنية

المعلمةالقيمةنوع المشفرمتعدد الدورات مطلقالواجهة

PROFIBUS-DP

طاقة الرياح — مراقبة موضع الميل والانحراف في أنظمة التوربينات التي قد تقوم بإعادة تشغيل الطاقة بشكل متكرر.

أنظمة الرافعات والرفع — تتبع ارتفاع الخطاف وقياس زاوية الدوران في رافعات الموانئ والرافعات العلوية.التعبئة والخدمات اللوجستية — مواضع تحويل الناقلات ومراقبة أنظمة التراكم.

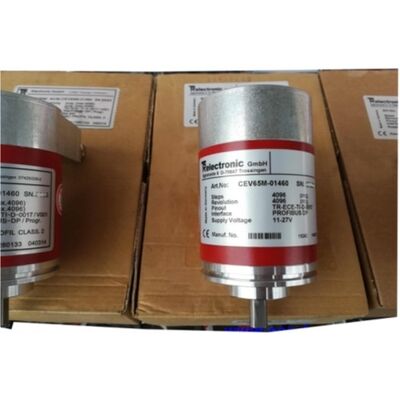

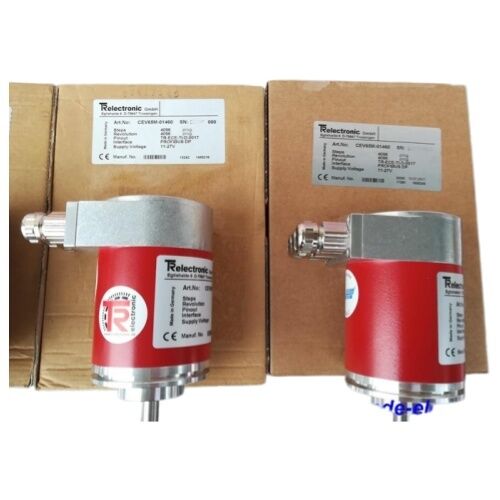

الحالة: جديد في الصندوقيتم تقديم هذه الوحدة جديدة في عبوة الشركة المصنعة الأصلية — غير مستخدمة، مختومة من المصنع، مع بقاء جميع الملصقات الأصلية سليمة. بالنسبة لفرق الصيانة التي تبحث عن بديل مطابق تمامًا لتثبيت PROFIBUS-DP موجود، فإن شراء منتج جديد في الصندوق يتجنب عدم اليقين بشأن ساعات الخدمة غير المعروفة وتاريخ التآكل الذي يأتي مع الوحدات المجددة.CEV65M-01460 هو جزء ناضج مع توفر واسع في السوق الثانوية أيضًا، على الرغم من أن المخزون الجديد هو الخيار المفضل لأي تطبيق قد يتسبب فيه فشل المشفر غير المتوقع في توقف كبير.ملاحظة حول قابلية البرمجةإحدى الميزات التي غالبًا ما يتم تجاهلها: كل من الخطوات لكل دورة وعدد الدورات النشطة قابلة للبرمجة بالكامل على هذا المشفر عبر سيد PROFIBUS. هذا يعني أنه يمكن تكوين معرف منتج واحد للأجهزة لمطابقة نسب التروس المحددة، أو نطاقات القياس، أو متطلبات النظام القديمة دون الحاجة إلى جزء مخصص. بالنسبة لمهندس الصيانة الذي يقوم بتوحيد مخزون قطع الغيار، فإن هذه المرونة لها قيمة حقيقية.

أسئلة وأجوبة

س 1: هل CEV65M-01460 مشفر تزايدي أم مطلق؟

إنه مشفر دوار متعدد الدورات مطلق. يحتفظ بموضعه الدقيق عبر ما يصل إلى 4,096 دورة حتى عند إيقاف تشغيله — لذلك لا حاجة لإعادة تحديد مرجعية المحور بعد دورة الطاقة أو إيقاف الطوارئ.س 2: ما هو بروتوكول الناقل الميداني الذي يستخدمه هذا المشفر؟

يتواصل CEV65M-01460 عبر PROFIBUS-DP، باستخدام مشغل إخراج RS485. يدعم معدلات الباود حتى 12 ميجابت في الثانية وهو متوافق مع PNO Profile Class 2، مما يجعله متوافقًا مع سادة PROFIBUS-DP القياسيين دون تكوين خاص.س 3: هل يمكن تغيير الدقة بعد التثبيت؟

نعم. كل من الخطوات لكل دورة (حتى 4,096) وعدد الدورات النشطة (حتى 4,096) قابلة للبرمجة عبر سيد PROFIBUS. هذا يسمح بإعادة تكوين المشفر لمطابقة الإعدادات الميكانيكية المختلفة أو متطلبات نظام التحكم في الميدان.س 4: ما هو تصنيف IP، وهل هو مناسب للبيئات الخارجية أو بيئات الغسيل؟

يحمل CEV65M-01460 تصنيف حماية IP65 — محكم ضد دخول الغبار ومحمي ضد نفاثات الماء من أي اتجاه. إنه مناسب للاستخدام الصناعي الخارجي وبيئات الغسيل المعتدلة، على الرغم من أنه غير مصمم للغمر الكامل.س 5: ما هو رقم القطعة البديل لهذا المشفر؟

رقم القطعة البديل للمصنع هو 110-01460، والذي يظهر في بعض وثائق TR-Electronic وسجلات الشراء القديمة. يشير كلا الرقمين إلى نفس المنتج: المشفر المطلق متعدد الدورات PROFIBUS-DP من سلسلة CEV65M بدقة قابلة للبرمجة 4,096 × 4,096.
