| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |

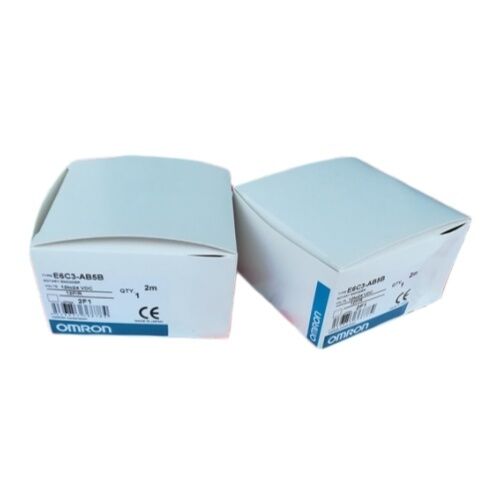

| رقم الموديل | E6C3-AB5B 12PR |
المطلقة. مخرج BCD. PNP المفتوحة.
هناك فرق عملي بين مستشعر الموقع الذي يعد النبضات وواحد يعرف دائماً مكانهولكن اعتمادا على تشغيل مرجعية في كل مرة يتم تشغيل النظام. يحمل مشفرات المطلقة رمزًا فريدًا لكل موقع عمود ، بغض النظر عن تاريخ الطاقة. E6C3-AB5B 12P / R هو النوع الأخير:مكشف دوار مطلق صلب الذي يخرج الموقف الزاوي الحالي للعمود يتم تطبيق الطاقة الفوريةبدون تسلسل إبتدائي، بدون دورة توجيه، بدون انتظار
جزء من سلسلة E6C3-A من OMRON ، تم بناء هذا المشفر في غطاء ألومنيوم ضيق قطره 50 مم مع تصميم محمل مغلق ، مع تصنيف IP65 لحماية الغبار والماء منخفض الضغط.وضوحه 12 موقف لكل ثورة ومخرج BCD تجعله مناسبة بشكل خاص للتطبيقات حيث جهاز التحكم المستقبل، جهاز تحديد موقع الكاميرا، أو جهاز عرض العد يحتاج إلى قراءة الموقف مباشرة في رمز عشري متوافق دون تحويل ثنائي معقد في البرنامج.
| المعلم | القيمة |
|---|---|
| نوع الترميز | المطلق، البصري |
| القرار | 12 P/R (المواقف لكل ثورة) |
| رمز الخروج | BCD (العشرية المشفرة ثنائية) |
| نوع الإخراج | الـ PNP Open Collector (الـ PNP المفتوح) |
| أقصى فولتاج مُطبَق | 30 VDC |
| الحد الأقصى لتيار المصدر | 35 mA |
| الجهد المتبقي (في 35 mA) | 0.4 فولت أقصى |
| فولتاج التغذية | 12 إلى 24 VDC |
| الحد الأقصى لتردد التبديل | 20 كيلو هرتز |
| سرعة الدوران القصوى | 5,000 دورة في الدقيقة |
| قطر العمود | 8 ملم (صلب) |
| قطر المقصورة | 50 ملم |
| قطر الشريط | 50 ملم |
| مواد السكن | سبيكة الألومنيوم |
| مادة العمود | SUS303 الفولاذ المقاوم للصدأ |
| التثبيت | صلّة الجهاز |
| عزم الاحتكاك | 0.01 N·m |
| لحظة الحصانة | 2.3 × 10−6 كجم·م2 |
| الحمل الإشعاعي القصوى | 80 ن |
| الاستهلاك الحالي | 70 مآ كحد أقصى |
| تصنيف الحماية | IP65 (ضد الزيت مع محامل مغلقة) |
| درجة حرارة العمل | من 10°C إلى +70°C |
| درجة حرارة التخزين | من 25°C إلى +85°C |
| مقاومة الاهتزاز | من 10 إلى 500 هرتز، 150 م/س2 (التدمير) |
| الوزن | حوالي 300 غرام |
| أطوال الكابلات المتاحة | 1m / 2m (سلكية مسبقة، حبال الطيران العارية) |
تستخدم معظم المشفرات المطلقة في تشكيلة E6C3-A رمز غراي أو مخرج ثنائيلكن كلاهما يتطلب من النظام المتلقي تفسير أنماط البت المزنة ثنائية وتحويلها إلى قيم الموقفيستخدم مخرج BCD نهجاً مختلفاً: كل مجموعة من أربع بتات إخراج تشفر رقمًا عشريًا واحدًا مباشرة.
مع 12 موقفًا لكل دورة ، فإن مخرج E6C3-AB5B في أي موقف للعمود يتوافق مباشرة مع رقم الموقع العشري 0 إلى 11 ,يقرأ المخرج تمثيل BCD لـ 7. عندما يجلس في الموقف 11 ، يقرأ المخرج BCD 11. لا حاجة إلى حسابات التحويل في نهاية جهاز التحكم.
هذا مهم في التطبيقات التي يتعامل فيها PLC المستقبل مع قيمة الموقف كعدد عشري حيث يعرض العرض الرقمي مخرج الموقف الخام ،أو إذا كان تصميم النظام يستفيد من رموز الموقع القابلة لقراءة الإنسان مباشرةيسهل BCD منطق الواجهة ويقلل من تكاليف البرمجيات اللازمة لتفسير بيانات الموقع من المشفر.
"ب" في E6C3-AB5B يحدد تكوين PNP (مصدر) الإخراج. في وضع PNP ، يسحب ترانزستورات الإخراج مصدر التيار هذا هو الرفيق الطبيعي إلى NPN (غرق) المدخلات الرقمية الموجودة على معظم OMRON PLCs والعديد من عائلات PLC الأخرى، حيث يتطلب المدخل مصدر تيار لتسجيل حالة عالية.
بالنسبة للتطبيقات التي يستخدم فيها جهاز التحكم مدخلات PNP (شائعة في تركيبات صناعة الأدوات الآلية والتعبئة والتغليف الأوروبية) ، فإن الاختلاف المرتبط E6C3-التكييف5B يوفر مخرجات NPN (الغرق) بدلاً من ذلك. تأكد دائمًا من تكوين المدخلات للمتحكم المستقبل قبل تحديد نوع المخرج.
12 موقعاً في الدورة تعني موقعاً واحداً كل 30 درجة هذا هو بالضبط الدقة المطلوبة للتطبيقات التي تكون فيها الحالات المميزة منفصلةمسدس 12 موضع، آلية تغذية مع 12 مواقع محددة، أو أي مهمة التحكم الزاوي حيث 30 درجة خطوات هي وحدة الحركة الطبيعية.
وضوح 12 P / R يضع هذا المشفر في فئة مختلفة عن نماذج الدقة العالية (256 ، 360 ، 1024 P / R) التي تم تصميمها لمراقبة الزاوية السلسة أو دقة توقيت الكامي.تم بناء E6C3-AB5B 12P / R للتأكيد على الموقف المطلق الخام حيث تحتاج إلى معرفة أي من 12 محطة نشطة، وليس زاوية متداخلة ويتطابق مخرج BCD بشكل مثالي مع حالة الاستخدام تلك ، حيث أن كل من المواقع الـ 12 يرسم مباشرة إلى قيمة عشرية BCD.
سلسلة E6C3-A تكسب تسميتها "صلبة" من مزيج من بناء المساكن وتصنيفات البيئة.يوفر هيكل سبيكة الألومنيوم الصلبة الميكانيكية والاستقرار الحراري عبر نطاق درجة حرارة التشغيل من 10 °C إلى + 70 °Cالصلب المقاوم للصدأ SUS303 المقاوم للتآكل الخفيف من الغلاف الجوي الصناعيوالبرق الماء من الوصول إلى القرص البصري والإلكترونيات.
الحد الأقصى للحمل الإشعاعي 80N أعلى بكثير من مشفرات 50mm الأخف مهمة عند محركات الحزام التوقيتية أو ترتيبات الارتباط تولد قوى شعاعية في العمود.000 دورة في الدقيقة الحد الأقصى للسرعة يغطي معظم التطبيقات المؤشر الدوار والتحديد مع هامش كبير.
بالنسبة للتركيبات في الهواء الطلق أو التعرض المباشر للغسل ، تغطي تصنيف IP65 في سلسلة E6C3-A طائرات المياه ولكن ليس الغرق. بالنسبة لهذه البيئات ، ستكون هناك حاجة إلى غطاء أكثر إغلاقًا.
E6C3-AB5B 12P / R يستخدم بشكل أفضل عندما يحتاج الكشف عن الموقف المطلق الخام ، والمخرجات المتوافقة مع العشرية ، والبناء القوي:
السؤال 1: لماذا تختار 12 P / R على المتغيرات ذات الدقة العالية في نفس السلسلة؟
لا تعتبر الدقة العالية أفضل دائماً. بالنسبة للتطبيقات التي تحتوي على 12 وضعية توقف محددةالبرج 12 P/R مكشف خرائط كل موقف مادي إلى بالضبط موقف مكشف واحد، تبسيط كل من التصميم الميكانيكي والمنطق PLC. ليس هناك غموض حول أي خطوة الجهاز في،و لا حاجة إلى تصفية أو نافذة في البرمجيات لتحديد ما إذا كان وضع غير مركزي قليلا هو "الموقف 7" أم لاالنماذج ذات الدقة العالية معقولة لمراقبة الزاوية المستمرة ؛ نموذج 12 P / R معقول لتأكيد الموقف المنفصل.
السؤال الثاني: هل يمكن توصيل هذا المشفر مباشرة إلى المدخلات الرقمية لـ OMRON SYSMAC PLC؟
نعم، بالنسبة لمصنوعات PLC مع وحدات مدخل NPN (غرق) متوافقة مع أجهزة PNP. مصادر E6C3-AB5B الحالية من حلبة التغذية الإيجابية،الذي يطابق مباشرة لقنوات المدخلات الغرق على CJ OMRONPLCs من سلسلة CS و CP و CQM. عدد نقاط إدخال PLC المطلوبة يساوي عدد بتات الإخراج النشطة للدقة لـ 12 P/R BCD encoder.تحتاج إلى ما لا يقل عن 4 نقاط إدخال لالتقاط رقم BCD الكامل.
س3: ما هو الفرق بين E6C3-AB5B و E6C3-AC5B عند 12 P / R؟
الفرق الوحيد هو قطبية الترانزستور الخارجي. يستخدم AB5B مخرجات PNP (مصدر) ؛ يستخدم AC5B مخرجات NPN (غرق). المواصفات الكهربائية ، والقرار ، والسكن ، وتصنيف IP ،و خيارات الكابلات متطابقة. اختر AB5B للمتحكمين مع مدخلات NPN (الغرق) ؛ اختر AC5B للمتحكمين مع مدخلات PNP (المصدر).
السؤال 4: هل يحتفظ جهاز E6C3-AB5B بقراءة موقعه عند إيقاف تشغيل الطاقة؟
نعم، لأنه مُصمّم مطلق. يتم تحديد رمز الإخراج من خلال الموقع الفيزيائي للقرص البصريأخرج الطاقة، قم بتدوير العمود في أي مكان ضمن المواقف 12 ، واستعادة الطاقة: يقوم المشفر على الفور بإخراج رمز BCD الصحيح لموقف العمود الجديد دون أي تسلسل إطلاق.
السؤال 5: ماذا يحدث للإنتاج إذا تم تدوير العمود بعد المواقف 12؟ هل يمكنه التعامل مع دوران متعدد الدورات المستمر؟
E6C3-AB5B هو مكشف مطلق بدورة واحدة. تمتد المواقف الـ 12 لدورة كاملة واحدة (من 0 إلى 11 ، كل 30 درجة). عند الانتقال بين الموقف 11 والموقف 0 ، يتم تشغيل الكمية الكاملة من الكمية الكاملة من الكمية الكاملة من الكمية الكاملة.المخرج ببساطة يلف الموقف 11 يليها الموقف 0 في الخطوة التاليةإن كان التطبيق يتطلب تتبع عدة دورات،سيتم الحاجة إلى مشفر مطلق متعدد الدورات (مثل E6C3-AB5B يمر عبر قطار التروس إلى وحدة قادرة على عدة دورات) أو مزيج من هذا المشفر مع منطق حساب الدوران المنفصل.
