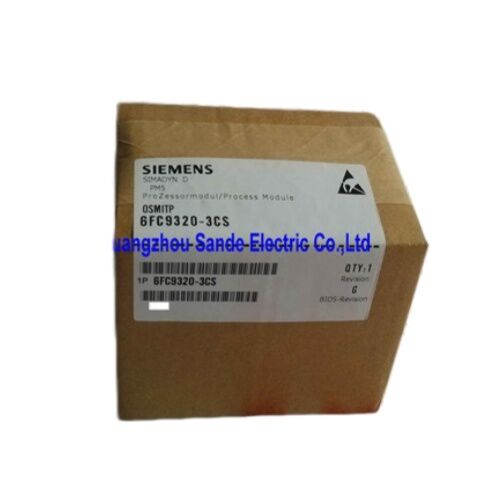

سيمنز SINUMERIK SIPOS رمز إشارة 6FC9320-3CS CNC ردود فعل الموقع لنظام SINUMERIK الإيكولوجي

رقم الجزء:6FC9320-3CS

المصنع:شركة سيمنس

المسلسل:SINUMERIK الملحقات

النوع:رمزية إشارة SIPOS الإضافية

التطبيق:تعليقات موقع وسرعة CNC

ردود الفعل عن الموقع تكون جيدة بقدر المكون الذي يقدمهاأن المسؤولية تقع على مشفر الإشارة جهاز مضغوط ولكن حاسم الذي يترجم دوران العمود الميكانيكي إلى بيانات نبض.سيمنز 6FC9320-3CSهو بالضبط هذا المكون: مكيف SIPOS الإضافي من SINUMERIK بنيت كمكون مناسب لمنصات سيمانس CNC.

معنى "SIPOS" في الواقع في الممارسة العملية

تعريف سيمنز لخط ترميزات الإشارة المتكاملة مع CNC ليس مجرد علامة تسويقية. يتم تطوير هذه المترمزات والتحقق من صحتها كمكونات إضافية داخل نظام SINUMERIK ،يعني شكل الإشارةتم تكييف أجهزة التحكم CNC الخاصة بـ Siemens ومنصات القيادة SIROTEC بدلاً من تصميمها كأجهزة استشعار صناعية ذات غرض عام.

6FC9320-3CS تنتمي إلى هذه العائلة من الملحقات المعتمدة.مُثبّت الموقف الدواري الإضافي، وتوليد انبعاثات نبضات مربعة (المسار A ، المسار B ، والنبضات المرجعية R) التي يقرأها جهاز التحكم SINUMERIK لتحديد زاوية العمود ، والسرعة ، واتجاه الدوران في الوقت الحقيقي.

الدور الذي يلعبه هذا المشفر في نظام CNC

فكر في الأمر بهذه الطريقة: المحرك الخادم يعرف كمية التيار التي يجب إرسالها إلى المحرك. جهاز التحكم CNC يعرف ما هو الموقف المستهدف.ولكن لا يمكن أن تغلق هذه الحلقة دون معرفة أين عمود المحرك هو في الواقع في الوقت الحاليهذه هي وظيفة المشفّر وهي تعمل باستمرار، في كلّ دورة، طوال عمر الآلة.

في تثبيت SINUMERIK ، 6FC9320-3CS يتعامل مع هذا ل:

• تتبع موقع محور التغذيةتأكيد مواقع المحور الخطي في مراكز الطحن والحفر والتحويل
• مراقبة سرعة الغزلتوفير ردود الفعل الدورية لوظائف التخطيط والمزامنة
• إيقاف الغزل الموجهتمكين الغزل من الوقوف في موقف زاوي محدد لدورات تغيير الأدوات
• قطع الخيوط وتحريكها- تناغم دوران الغزل مع تغذية المحور Z للحفاظ على دقة الطول

حيث يناسب في عائلة 6FC9320

سلسلة 6FC9320 من سيمنز تغطي مجموعة من ملحقات مكيفات سينومريك التي تغطي دقة مختلفة للنبضات في الثورة، وجهد التشغيل، وتكوينات الموصلات.3Cالسلسلة الفرعية داخل هذه العائلة تمثل مكشفات إضافية مع عدد نبضات محدد وخيارات واجهة مصممة لتتناسب مع متطلبات المدخلات من أجهزة التحكم SINUMERIK القديمة والقديمة ،بما في ذلك تلك في SINUMERIK 3، 810 و 840 العائلات وكذلك أنظمة القيادة القائمة على SIROTEC.

اعتبارات عملية لتركيبها واستبدالها

أجهزة تشفير سلسلة 6FC9320 هي وحدات تركيب مباشرة توفر شركة سيمنز مجموعات الكابلات المتطابقة (أرقام الأجزاء في سلسلة 6FC9344) خصيصًا للاستخدام مع مشفرات 6FC9320، القضاء على التخمين حول سلامة الإشارة وتوافق الموصات.

بضعة أشياء مهمة في الممارسة:

توجيه الكابلاتيجب أن يتم توجيه كابلات إشارة الترميز بشكل منفصل عن كابلات الطاقة لتجنب الضوضاء الناجمة عن EMI على إشارة التغذية الراجعة.حتى بضعة مليمترات من التوجيه المتوازي بالقرب من كابل طاقة المحرك يمكن أن تخلط بما فيه الكفاية لتسبب أخطاء في الموقع أو أخطاء في المحرك.

ربط العموديجب أن يتم ربط المشفر بالعمود دون لعب ميكانيكي. أي رد فعل عكسي بين العمود ومركز المشفر يترجم مباشرة إلى عدم اليقين في الموقع على مستوى التحكم.

القطبية وتعيين القناةعكس قنوات A و B سوف يعكس اتجاه ردود الفعل، مما يسبب المحور للخروج من الموقف المطلوب. دائما التحقق من مخطط سلكية الماكينة قبل تشغيل.

الأنظمة التي يدعمها هذا الترميز

6FC9320-3CS هو ملحق SINUMERIK ، مما يعني أنه مصمم للاستخدام داخل عائلة منصات CNC الخاصة بـ Siemens. تشمل أنظمة المضيف النموذجية:

• سينومريك 840 / 840C / 840Dأجهزة تحكم CNC
• سينومريك 810 / 810 ديأنظمة
• سينومريك 3(المرافق القديمة لا تزال تعمل في الميدان)
• سيروتيكتركيبات القيادة والتحكم

تصميمه المتوافق مع الديوانات القديمة يجعله مكوناً بديلاً للفرق الصيانة التي تبقي آلات سينومريك القديمة في الإنتاج،عندما يكون المشفر الأصلي متآكلًا أو متضررًا ويجب استبداله بنفس الطريقة لتجنب إعادة تكوين جهاز التحكم.

الأسئلة الشائعة

س1: ما معنى "SIPOS" ، وكيف يختلف عن مشفر صناعي قياسي؟

SIPOS هو اختصار لشركة سيمنز لمعدات تشفير إشارات الموقع التي تم تطويرها خصيصًا كمكونات إضافية لنظام SINUMERIK. على عكس وحدات التشفير العامة ، يتم مطابقة وحدات SIPOS في تنسيق الإشارة ، والمتصل,والواجهة الميكانيكية إلى أجهزة تحكم سي إن سي سيمنز، مما يسهل الاستبدال ويضمن التوافق دون تكييف إضافي للأسلاك.

السؤال 2: هل يمكن استخدام آلة 6FC9320-3CS كبديل مباشر على آلة SINUMERIK الحالية؟

بشكل عام نعم ، شريطة أن يتطابق مكيف الاستبدال مع الأصلي في عدد النبضات ونوع الواجهة.مرجعية دائما الرقم الجزء على مكيف الخروج ضد الوثائق الكهربائية للجهاز قبل أن تأكد من مواصفات محاذاة.

س3: أي كابل يجب استخدامه مع هذا المشفر؟

توفر شركة سيمنس مجموعات كابلات مكيف مخصصة في سلسلة 6FC9344 للاستخدام مع مكيفات الموقف 6FC9320.وسلامة الإشارةيمكن استخدام الكابل العام في حالات الطوارئ ولكن يجب أن يكون محميًا، ومتواءجًا، ومتصلًا بحيث يتطابق تماماً مع عقدة الموصّل.

السؤال 4: هل ما زال 6FC9320-3CS في الإنتاج، أم أنه جزء من الإرث؟

سلسلة 6FC9320 هي خط منتج ناضج يرتبط بأجيال سينومريك القديمة.الجزء لا يزال متوفرًا من خلال مراكز إصلاح معتمدة ومتجر الأتمتة الصناعية في جميع أنحاء العالمبالنسبة للآلات التي لا تستطيع الانتقال إلى أنواع الترميز الأكثر حداثة، فإن الحصول على وحدات مستعملة أو محسنة هو نهج عملي.

السؤال 5: ماذا يحدث إذا فشل مكيف الكمبيوتر؟ هل ستعطل الآلة على الفور؟

نعم، إشارة مُشفرة مُفشلة أو مفقودة ستُشعل إنذار محرك أو جهاز تحكم حاسوب تقريباً على الفور أنظمة سينومريك تراقب قناة التغذية الراجعة بشكل مستمروفقدان إشارة الترميز يؤدي عادة إلى خطأ محدد للمحور أو توقف طارئهذا يجعل مراقبة حالة المشفر جزءا هاما من أي جدول صيانة وقائية.
