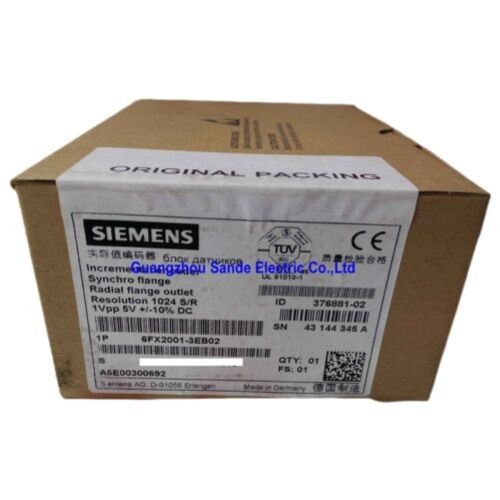

جهاز التشفير التزايدي Siemens 6FX2001-3EB02 — تعليقات دقيقة على الخطيئة/الكوس للتحكم في الحركة الصناعية

عندما تتطلب ماكينة CNC أو محرك المؤازرة الخاص بك تعليقات يمكنك الوثوق بها بالفعل، فإن Siemens 6FX2001-3EB02 يقدم لك ذلك. يجمع هذا التشفير الدوار الإلكتروني البصري بين خرج جيبي نظيف 1 Vpp مع1,024 نبضة في كل دورةمما يجعله خيارًا مفضلاً للمهندسين الذين يستخدمون منصات SINUMERIK أو SINAMICS أو SIMOTION أو SIMATIC.

ما الذي يجعل جهاز التشفير هذا متميزًا؟

في جوهره، يستخدم 6FX2001-3EB02 المسح الضوئي الإلكتروني لقرص الفهرسة - حيث يضيء مؤشر LED نمط خط القرص، وتلتقط العناصر الإلكترونية الضوئية التحولات الناتجة عن الضوء والظلام. النتيجة: إشارتان مسار جيبيتان (A وB) يقابلهما 90 درجة، بالإضافة إلى نبضة مرجعية (R)، يتم تسليمهما عند مستوى الإشارة1 Vpp sin/cosإلى الإلكترونيات النهائية.

تلك الواجهة الجيبية التناظرية هي الفارق الحقيقي. على عكس أجهزة تشفير TTL القياسية التي تنتج موجات مربعة رقمية، تحمل إشارة 1 Vpp بيانات موجية قابلة للتحريف - مما يعني أن نظام التحكم يمكنه تقسيم كل فترة رياضيًا إلى مئات من الأعداد الفرعية، مما يدفع الدقة الفعالة إلى ما هو أبعد من الخطوط الأساسية البالغ عددها 1024 خطًا.

المواصفات الفنية في لمحة

تم تصميمه خصيصًا للأنظمة البيئية للتحكم في الحركة من شركة Siemens

لا يعد جهاز التشفير هذا مجرد مستشعر عام - بل هو عبارة عن جهاز استشعار عاممكون معتمد تم اختباره بواسطة النظامالأمثل لعائلة أتمتة سيمنز الكاملة:

• سينومريكأنظمة CNC (الطحن، الخراطة، الطحن)
• سيناميكسمحركات المؤازرة والمتجهات
• سيموشنوحدات تحكم الحركة
• سيماتيكالأنظمة المنطقية القابلة للبرمجة

إن إقرانه مع محركات أقراص Siemens SIMODRIVE أو SINAMICS التي تعالج أصلاً الإشارة التفاضلية 1 Vpp يعني عدم وجود أي أجهزة تكييف إضافية - مسار إشارة نظيف ومعتمد من العمود إلى وحدة التحكم.

حيث يتم تشغيل برنامج التشفير هذا

أينما يكون الموضع الزاوي الدقيق أو ردود الفعل السريعة غير قابلة للتفاوض، فإن 6FX2001-3EB02 يناسب تمامًا:

• مراكز التصنيع باستخدام الحاسب الآلي متعددة المحاور- تتبع المغزل والمحور الخطي في الوقت الحقيقي
• خطوط التجميع الآلي- الحفاظ على تزامن الناقل والحركة الروبوتية
• ماكينات الطباعة والتغليف— تسجيل محكم عبر التعامل مع الويب عالي السرعة
• مكابس تشكيل المعادن— ردود فعل موثوقة لموضع السكتة الدماغية في ظل الاهتزاز المستمر

يجعل تصميم الحافة المتزامنة تركيب العمود نظيفًا وقابلاً للتكرار، بينما يوفر اتجاه الموصل الشعاعي مرونة في توجيه الكابل في العبوات الضيقة.

ملاحظة الطلب والتوافق

ينتمي 6FX2001-3EB02 إلى عائلة التشفير التزايدي 6FX2001 الأوسع من شركة Siemens، والتي تمتد عبر واجهات إخراج متعددة - 1 Vpp sin/cos، وRS 422/TTL، وHTL - عبر درجات دقة مختلفة. إذا كانت وحدة التحكم في محرك الأقراص لديك تتطلب إخراجًا رقميًا TTL/RS 422 بدلاً من تنسيق sin/cos التناظري، فإن6FX2001-2EB02يقدم البديل نفس عامل الشكل الميكانيكي مع واجهة كهربائية مختلفة.

التعليمات

س1: ما الذي يميز مخرج 1 Vpp sin/cos عن مشفر TTL القياسي؟

تسمح الإشارة الجيبية لوحدة التحكم في المحرك بالاستكمال داخل كل دورة نبضية، مما يوفر دقة فعالة أدق بكثير من الخطوط الأولية البالغ عددها 1024 خطًا. تقوم أجهزة تشفير TTL بإخراج نبضات منفصلة بدون بيانات فترة فرعية - وهي أسهل في التوصيل، ولكن بدون مساحة للاستيفاء.

س2: ما هي منصات شركة Siemens المعتمدة لجهاز التشفير هذا؟

إنها تحمل شهادة النظام لعناصر التحكم SINUMERIK CNC ومحركات SINAMICS وأجهزة التحكم في الحركة SIMOTION وأنظمة SIMATIC. كما أنها تشهد استخدامًا واسع النطاق مع محركات أقراص SIMODRIVE 611 القديمة. تأكد دائمًا من أن منفذ ردود الفعل الخاص بمحرك الأقراص الخاص بك يقبل إدخال 1 Vpp التناظري sin/cos قبل التثبيت.

Q3: هل سيعمل جهاز التشفير هذا مع محركات الأقراص المؤازرة التابعة لجهات خارجية؟

نعم - يمكن لأي محرك أقراص أو وحدة تحكم مزودة بمدخل تشفير تفاضلي 1 Vpp sin/cos أن يعمل مع 6FX2001-3EB02. يتم اعتماد هذه الواجهة على نطاق واسع عبر منصات المؤازرة الصناعية الأوروبية والآسيوية. تحقق من مواصفات إدخال برنامج التشفير الخاص بوحدة التحكم الخاصة بك للتأكد من التوافق.

س 4: إلى أي مدى يمكن لكابل التشفير أن يمتد من جهاز التشفير إلى محرك الأقراص؟

تحدد الوثائق الفنية لشركة Siemens الحد الأقصى لطول الكابل150 مترللواجهة 1 Vpp sin/cos. للحصول على أفضل سلامة للإشارة على المدى الطويل، استخدم كابل التشفير المزدوج الملتوي المحمي مع التأريض المناسب في كلا الطرفين.

س5: ما هي متطلبات التركيب الميكانيكي؟

يستخدم 6FX2001-3EB02 ملفشفة متزامنة (متزامنة).للتركيب المباشر على العمود أو كعب المحرك، قبول أقطر 6 ملمرمح. يحافظ موصل الحافة الشعاعية على خروج الكابل مضغوطًا - وهو مفيد عندما تكون مساحة التثبيت محدودة.

رقم الجزء:6FX2001-3EB02 |الشركة المصنعة:سيمنز ايه جي |مسلسل:SIMODRIVE / أجهزة تشفير التحكم في الحركة |واجهة:الخطيئة/كوس 1 فب |دقة:1,024 سعر الفائدة
