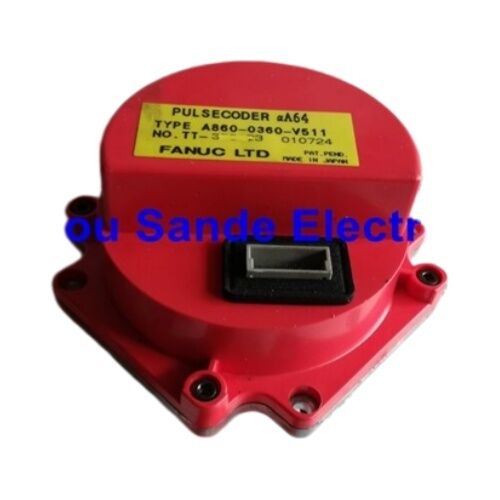

فانوك A860-0360-V511 بولسكودر — αA64 مشفر مطلق مع مكثف فائق لمحركات سيرفو سلسلة فانوك ألفا

العلامة التجارية: فانوك

التسمية: αA64 (ألفا مطلق 64 ألف)

أرقام القطع: A860-0360-V511 / A8600360V511 موصل 14 سن

نوع مطلق | مكثف فائق | متوفر بالمخزون

عصر الغطاء الأحمر — لا يزال يشغل ملايين الآلات

قبل أن تصبح سلسلة αi من فانوك المنصة المهيمنة في أدوات الآلات الحديثة، عمل جيل سابق من محركات سيرفو AC من سلسلة فانوك ألفا — ولا يزال يعمل — في مرافق التصنيع في جميع أنحاء العالم. يمكن التعرف على هذه المحركات من خلال الغطاء البلاستيكي الأحمر المميز في الخلف الذي يغطي مجموعة المشفر، وقد تم تركيبها بكميات هائلة على مراكز التشغيل، ومراكز الخراطة، والمعدات متعددة المحاور خلال أواخر الثمانينيات وحتى العقد الأول من القرن الحادي والعشرين. لا يزال عدد كبير من هذه الآلات قيد الاستخدام اليومي المنتج.

الـ فانوك A860-0360-V511 هو بولسكودر من نوع αA64 للمتغيرات ذات الإطار الأكبر من سلسلة ألفا هذه. إنه مشفر مطلق — 64,000 نبضة لكل دورة، احتفاظ بالموضع متعدد الدورات، لا حاجة لبطارية خارجية — يتم تركيبه في الجزء الخلفي من محرك السيرفو داخل غلاف الغطاء الأحمر المألوف. عندما يفشل هذا المشفر، تفقد الآلة مرجع موضعها ويتوقف المحور. مسار الاستبدال مباشر: يتم تثبيت A860-0360-V511 الصحيح في المحرك الذي كان يحمله في الأصل.

ما الذي يميز V511 ضمن عائلة A860-0360

تشتمل سلسلة A860-0360 على العديد من متغيرات البولسكودر التي تشترك في نفس تسمية المشفر المطلق αA64 ولكنها تختلف في التكوين المادي وتقنية الاحتفاظ بالموضع. فهم مكان V511 يمنع خطأ طلب مكلفًا.

الميزة المميزة الحاسمة للـ V511 هي الـ مكثف الفائق المدمج للاحتفاظ بالموضع المطلق. بينما تعتمد المتغيرات الأخرى في هذه السلسلة على بطارية خارجية على مضخم السيرفو للحفاظ على بيانات الموضع المطلق متعدد الدورات خلال فترات انقطاع التيار الكهربائي، فإن V511 يحمل تخزين الطاقة السعوي الداخلي الخاص به. عند إزالة طاقة الآلة، يوفر المكثف الفائق الطاقة اللازمة للحفاظ على عداد الموضع الداخلي للمشفر خلال فترة انقطاع التيار الكهربائي، مما يلغي الاعتماد على البطارية الخارجية لهذه الوظيفة من جانب المشفر.

تعتمد النتيجة العملية على مستوى الآلة على كيفية تكوين النظام في الأصل — ولكن بالنسبة للمحركات التي تم شحنها مع V511، فإن بنية الاحتفاظ بالموضع هي جزء من تصميم النظام. مثل جميع بدائل البولسكودر، فإن مطابقة رقم القطعة الدقيق الموجود على ملصق المشفر الخاص بالمحرك هو إجراء التحقق الصحيح قبل الطلب.

مرجع تقني

البيانات تم الرجوع إليها من وثائق محركات سيرفو سلسلة فانوك ألفا وسجلات فنية لمورد متخصص تم التحقق منها.

64 ألف مطلق — ماذا تعني الدقة والنوع عمليًا

خاصيتان تحددان كيفية عمل البولسكودر كجهاز تغذية راجعة: دقته وما إذا كان مطلقًا أم تزايديًا. كلاهما مهم للتشغيل اليومي للآلة.

الدقة: 64,000 نبضة/دورة. يتم تقسيم كل دورة كاملة لعمود المحرك إلى 64,000 فترة قياس منفصلة. على محور سيرفو يقود برغي كروي بمسافة 10 مم، توفر 64,000 عد لكل دورة حلقة التغذية الراجعة دقة موضع تبلغ حوالي 0.16 ميكرومتر لكل عد عند مخرج البرغي — وهو ما يتجاوز بكثير دقة المكونات الميكانيكية في أداة الآلة النموذجية التي تخدمها هذه المشفر. دقة المشفر ليست العامل المحدد في أداء تحديد المواقع لهذه الأنظمة. ما تؤثر عليه دقة 64 ألف بشكل كبير هو جودة تغذية السرعة الراجعة عند معدلات التغذية المنخفضة، حيث تحافظ كثافة العد على حلقة التحكم في السرعة مزودة ببيانات تغذية راجعة دقيقة ومنتظمة بدلاً من دفعات نبضات خشنة.

نوع مطلق. يحتفظ المشفر المطلق بعنوان موضع كامل عبر دورات انقطاع التيار الكهربائي. عند تشغيل الآلة بعد إيقاف التشغيل — سواء كان مخططًا له أو غير مخطط له — يقرأ نظام السيرفو الموضع المخزن للمشفر ويعرف على الفور مكان المحور. لا حاجة للعودة إلى المرجع، ولا حركة تحديد موضع، ولا تدخل من المشغل. الآلة جاهزة للعمل من حيث توقفت. هذه ميزة تشغيلية مهمة في المعدات التي قد تتوقف بشكل غير متوقع بسبب انقطاع التيار الكهربائي، أو زر التوقف الطارئ، أو حالة خطأ، وحيث تضيف إعادة تحديد موضع جميع المحاور قبل استئناف الإنتاج وقتًا وتعقيدًا إجرائيًا للاستعادة.

المكثف الفائق في V511 هو الآلية التي تجعل الخاصية المطلقة تعمل خلال فترات انقطاع التيار الكهربائي — فهو يخزن طاقة كافية للحفاظ على إلكترونيات تتبع الموضع الداخلية للمشفر أثناء غياب الطاقة الخارجية.

عائلة محركات الغطاء الأحمر من سلسلة ألفا

ينتمي A860-0360-V511 إلى مجموعة الإطار الأكبر ضمن نطاق مشفرات فانوك ألفا. قامت فانوك بتصنيع حجمين ماديين مميزين لبولسكودر αA64:

المتغير الأصغر — الموجود في محركات ألفا المدمجة جدًا بما في ذلك أحجام الإطار α1، α2، و αM2.5 — يستخدم رقم القطعة A860-0360-T001 وغلافًا ماديًا مختلفًا. إنه غير قابل للتبديل مع V511.

المتغير الأكبر — المستخدم عبر نطاق محركات ألفا الأوسع من إطار α3 وما فوق — هو سلسلة A860-0360 في أشكال T201 و V501 و V511. تشترك هذه في نفس الغلاف المادي وهندسة الاقتران. تعكس اختلافات اللاحقة ضمن هذه المجموعة الجيل، وتكوين الموصل، وطريقة الاحتفاظ بالموضع. يتم تحديد المحركات المزودة بمشفرات A64 في نظام ترقيم قطع غيار فانوك بالأرقام "75" في نهاية رقم طراز المحرك المكون من 12 حرفًا (على سبيل المثال، A06B-0xxx-Bx75)، وهو طريقة تحقق موثوقة عندما يكون ملصق المشفر نفسه غير واضح أو تالفًا.

متغيرات A860-0360 — التنقل في العائلة

تتشارك العديد من أرقام القطع في تسمية αA64 ونفس توافق محركات سلسلة ألفا. تهم الاختلافات بينها في التوريد:

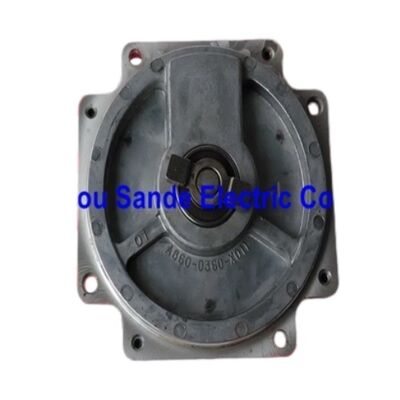

المرجع المتقاطع بين A860-0360-V511 و A860-0356-X011 يظهر أيضًا في وثائق المورد — تم استخدام كلا المعرفين بالاقتران مع تكوين المشفر هذا. كما هو الحال دائمًا، فإن ملصق المشفر الموجود على المحرك الذي تتم صيانته هو المرجع النهائي.

لماذا تفشل هذه المشفرات — وماذا تتوقع

كانت مشفرات الغطاء الأحمر لسلسلة فانوك ألفا قيد الاستخدام الإنتاجي المستمر لعقود، وتُفهم أوضاع الفشل جيدًا داخل مجتمع خدمة فانوك.

تلوث أو تدهور القرص البصري. يعمل المشفر عن طريق تمرير الضوء عبر قرص بصري محفور بدقة. يمكن أن يؤدي التلوث ببخار سائل التبريد، أو ضباب الزيت، أو الغبار المعدني الذي يدخل النهاية — سواء من خلال تآكل الختم، أو نقاط دخول الكابل، أو دورات الحرارة المتكررة — إلى تدهور جودة الإشارة بمرور الوقت. تشمل العلامات المبكرة ظروف إنذار هامشية تظهر بشكل متقطع وتختفي عند إعادة التشغيل؛ في النهاية، تنخفض الإشارة إلى ما دون عتبة قبول المضخم وينتج إنذار مشفر صارم.

تدهور المكثف الفائق. في V511، يتمتع المكثف الذي يحافظ على الموضع المطلق خلال انقطاع التيار الكهربائي بعمر خدمة محدود. المكثف الذي تدهور بشكل كافٍ لن يحتفظ ببيانات الموضع خلال فترات انقطاع التيار الكهربائي القصيرة. العرض هو أن الآلة تفقد مرجع موضعها المطلق بعد دورات الطاقة — مما يتطلب عودة مرجعية لا ينبغي أن تكون ضرورية مع مشفر مطلق يعمل. المكثف داخلي لمجموعة المشفر وليس مكونًا يمكن استبداله في الميدان بشكل منفصل.

تآكل الاقتران الميكانيكي. ينقل الاقتران بين عمود المحرك ومدخل المشفر الدوران دون السماح لاهتزاز العمود بتطبيق قوة شعاعية على محمل المشفر الداخلي. يسمح تآكل الاقتران بمرور الوقت بالوصول إلى عدم المحاذاة إلى محمل المشفر، مما ينتج عنه ضوضاء، وزيادة مقاومة المحمل، وفي النهاية أخطاء في إشارة المشفر.

عند ظهور إنذار متعلق بالمشفر، يجب أن يبدأ تسلسل التشخيص بالكابل الخاص بالمشفر — تحقق من سلامة الاتصال وحالة الكابل قبل استنتاج أن المشفر نفسه هو الخطأ. إذا كان فحص الكابل واضحًا واستمر الإنذار، فإن المشفر هو المرشح التالي للاستبدال.

ملاحظات المناولة والتركيب

يتطلب A860-0360-V511، مثل جميع بولسكودرات فانوك البصرية، مناولة مناسبة لأداة بصرية دقيقة. مجموعة القرص الداخلي والمحمل هما المكونان اللذان يحددان أداء المشفر، وكلاهما حساس للصدمات الميكانيكية والتلوث.

احتفظ بالمشفر في عبوته حتى لحظة التركيب. لا تضرب الغلاف أو تطبق قوة محورية على عمود المشفر. عند إزالة المشفر القديم من المحرك، لاحظ اتجاه الاقتران — يجب وضع الاقتران البديل (يوصى بتركيب جديد مع كل تغيير للمشفر) بشكل صحيح لربط ميزات دفع عمود المحرك قبل تثبيت المشفر.

يجب التعامل مع الغلاف البلاستيكي الأحمر دون لمس النافذة البصرية أو أسطح واجهة الاقتران. بمجرد التركيب، تحقق من حالة ختم الغطاء قبل إعادة المحرك إلى الخدمة — تعتمد حماية النهاية على تثبيت الغطاء وختمه بشكل صحيح.

أسئلة وأجوبة

س 1: يحتوي A860-0360-V511 على مكثف فائق بدلاً من الاعتماد على بطارية خارجية. هل هذا يعني أن بطارية المضخم لم تعد مطلوبة على الإطلاق؟

يتعامل المكثف الفائق في V511 مع الاحتفاظ بالموضع داخل المشفر نفسه، ولكن تكوين بطارية نظام السيرفو العام يعتمد على كيفية إدارة مضخم فانوك ووحدة تحكم CNC لبيانات الموضع المطلق على مستوى النظام. تحتفظ مضخمات سيرفو فانوك من هذه الحقبة عادةً ببطاريتها الخاصة لوظائف النسخ الاحتياطي بخلاف المشفر — بما في ذلك تخزين المعلمات، وفي بعض التكوينات، تتبع عداد الموضع المطلق متعدد الدورات على مستوى المضخم. ما إذا كان المضخم لا يزال يتطلب بطاريته عند تثبيت V511 يعتمد على طراز المضخم المحدد وتكوين النظام. يلغي المكثف المستقل للمشفر الاعتماد على البطارية للاحتفاظ بالموضع على مستوى المشفر، ولكن قبل إزالة بطارية المضخم بناءً على هذا الافتراض، تحقق من متطلبات وظيفة بطارية المضخم في دليل التعليمات الخاص به. قد يتسبب إزالة بطارية يعتمد عليها المضخم لتخزين المعلمات أو العد في فقدان بيانات إضافي.

س 2: هل يمكن استبدال A860-0360-V511 بـ A860-0360-V501 أو A860-0360-T201 إذا كان V511 غير متوفر؟

التوافق المادي متوافق عبر متغيرات A860-0360 ذات الإطار الأكبر — أبعاد الغلاف وواجهة الاقتران هي نفسها لـ T201 و V501 و V511. الفرق الوظيفي هو طريقة الاحتفاظ بالموضع: يستخدم V511 مكثفًا فائقًا مدمجًا، بينما تعتمد T201 و V501 على بطارية المضخم الخارجية للاحتفاظ بالموضع المطلق. استبدال T201 أو V501 في نظام مصمم حول V511 يعني أن الاحتفاظ بالموضع المطلق خلال أحداث انقطاع التيار الكهربائي سيعتمد الآن على بطارية المضخم بدلاً من المكثف الخاص بالمشفر. إذا كانت بطارية المضخم موجودة وتعمل، فيجب الحفاظ على الموضع المطلق بشكل صحيح. ومع ذلك، بالنسبة للتطبيقات التي تم فيها تحديد V511 لسبب ما — مثل التطبيقات التي تم فيها حذف بطارية المضخم عمدًا من تصميم النظام — فإن هذا الاستبدال يغير اعتمادية البطارية للنظام بطريقة تحتاج إلى النظر فيها قبل المتابعة. تحقق دائمًا من التكوين المثبت للآلة المحددة قبل افتراض إمكانية الاستبدال المباشر.

س 3: تظهر آلتي إنذار مشفر عند بدء التشغيل بعد انقطاع التيار الكهربائي. تم فقدان الموضع المطلق. هل يؤكد هذا فشل المكثف الفائق V511؟

فقدان الموضع بعد انقطاع التيار الكهربائي هو مؤشر قوي على أن المكثف الفائق لم يعد يحتفظ بالشحن خلال فترة انقطاع التيار الكهربائي، ولكنه ليس السبب الوحيد الممكن. قبل استنتاج فشل المكثف، ضع في اعتبارك مدة انقطاع التيار الكهربائي — يخزن المكثف الفائق كمية محدودة من الطاقة، وانقطاع طويل جدًا (عدة ساعات أو أكثر، اعتمادًا على حالة المكثف واستهلاك الطاقة الداخلي للمشفر) يمكن أن يستنفد حتى المكثف السليم. إذا حدث فقدان الموضع فقط بعد أحداث انقطاع التيار الكهربائي الطويلة — ولكن ليس بعد الانقطاعات القصيرة — فقد لا يزال المكثف لديه سعة جزئية متبقية. إذا تم فقدان الموضع حتى بعد دورات الطاقة القصيرة جدًا — بضع ثوانٍ أو أقل — فقد فشل المكثف. في كلتا الحالتين، تتطلب مجموعة المشفر الاستبدال لأن المكثف مدمج في الوحدة ولا يمكن استبداله بشكل منفصل في الميدان.

س 4: كيف يمكنني التأكد من متغير A860-0360 المثبت حاليًا في محركي دون قراءة ملصق المشفر؟

يوفر رقم طراز المحرك تحققًا واحدًا: محركات سلسلة فانوك ألفا المزودة بمشفرات A64 تحمل "75" كالرقمين الأخيرين من تسمية طرازها المكون من 12 حرفًا — على سبيل المثال، محرك يحمل علامة A06B-0xxx-Bx75 يحتوي على مشفر A64. هذا يؤكد نوع المشفر ولكنه لا يحدد اللاحقة المتغيرة المحددة (T201 مقابل V501 مقابل V511). لتحديد المتغير، فإن ملصق المشفر الموجود على النهاية الخلفية هو المصدر الموثوق الوحيد — سيعرض رقم القطعة الكامل A860-0360-VXXX أو A860-0360-TXXX. إذا كان الملصق غير قابل للقراءة بسبب التآكل، أو تلوث الزيت، أو التلف المادي، يمكن لممثل خدمة فانوك أو مرفق إصلاح متخصص مزود بمعدات اختبار تحديد متغير المشفر من خلال الاختبار الوظيفي. لا تفترض المتغير من رقم طراز المحرك وحده، ولا تستبدل عبر المتغيرات دون فهم آثار الاحتفاظ بالموضع الموضحة في الأسئلة والأجوبة السابقة.

س 5: هل يمكن إصلاح A860-0360-V511 إذا فشل المكثف الفائق، أم يجب استبدال المشفر بالكامل؟

بشكل عام، لا يمكن إصلاح بولسكودرات سلسلة فانوك ألفا بمعيار يعيد موثوقية الأداء الأصلية. يتم تصنيع مجموعة القرص البصري المتكاملة، والاقتران المصقول بدقة، والمحمل الداخلي، والمكثف الفائق كوحدة متطابقة في ظروف خاضعة للرقابة. الإصلاح الميداني للمكثف وحده — لحام مكثف بديل في لوحة الدوائر المطبوعة للمشفر — ممكن تقنيًا ولكنه يحمل مخاطر كبيرة: يتم تعريض القرص البصري والمحمل أثناء التفكيك، ويمكن أن يؤدي التلوث أو الاضطراب الميكانيكي أثناء الإصلاح إلى تدهور جودة الإشارة حتى لو نجح استبدال المكثف نفسه، والوحدة التي تم إصلاحها ليس لديها خط أساس أداء تم التحقق منه بعد إعادة التجميع. تقدم مرافق إصلاح السيرفو المتخصصة ذات معدات الاختبار المناسبة وظروف الغرف النظيفة خدمات إعادة بناء المشفرات بشروط ضمان متفاوتة. بالنسبة لمعظم عمليات الصيانة الصناعية، فإن الاستبدال المباشر بوحدة معروفة جيدًا وإعادة الوحدة الفاشلة للحصول على رصيد تبادل هو المسار الأسرع والأقل خطورة لاستعادة توفر الآلة.
