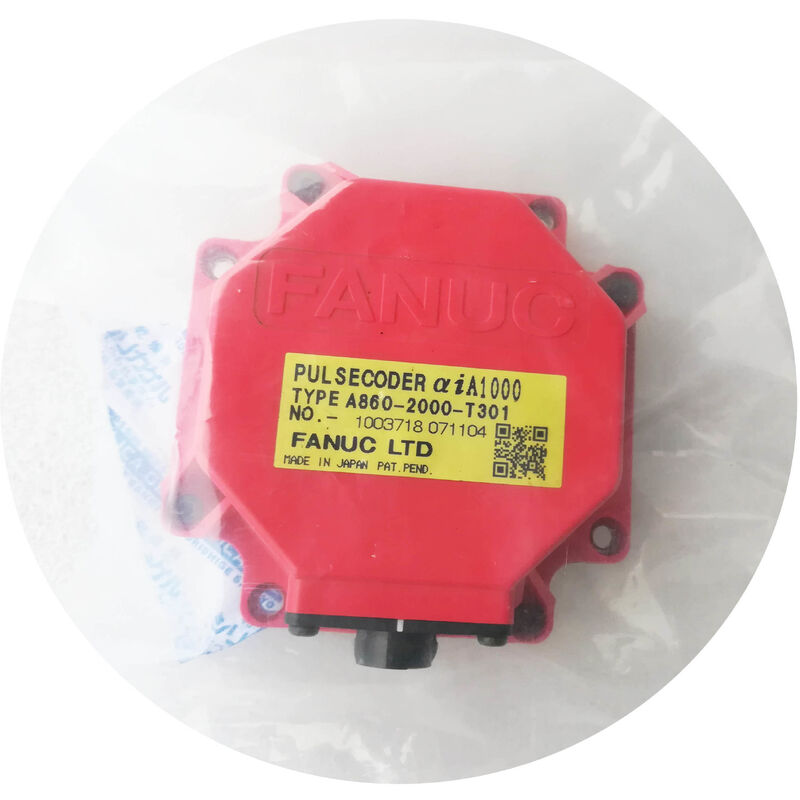

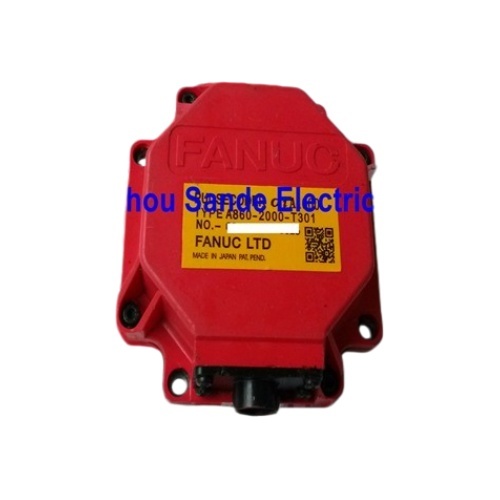

FANUC A860-2000-T301 Pulsecoder (αiA1000)

النوع المطلق | 1,000,000 نبضة/دورة | واجهة تسلسلية | محركات سيرفو AC FANUC Alpha i (αi) | اقتران أولدهام | IP65 | موصل 10 سنون | صنع في اليابان

المشفر في قلب نظام سيرفو αi

كل حركة في آلة مجهزة بـ FANUC αi — زيادة بمقدار 0.001 مم في مركز تشغيل CNC، أو استيفاء 6 محاور في روبوت صناعي، أو حركة سريعة تغطي 500 مم في جزء من الثانية — تعتمد على بيانات الموضع التي تنشأ داخل جهاز بصري صغير مثبت في الجزء الخلفي لكل محرك سيرفو. بدون تغذية راجعة دقيقة ومستمرة وموثوقة من هذا الجهاز، لا يوجد تحكم بالحلقة المغلقة. هناك فقط حركة الحلقة المفتوحة: سريعة، تقريبية، وغير مناسبة للتصنيع الدقيق.

FANUC A860-2000-T301 هو المشفر المطلق αiA1000 — مستشعر التغذية الراجعة المصمم خصيصًا لعائلة محركات سيرفو AC FANUC Alpha i (αi). مع 1,000,000 نبضة لكل دورة يتم تسليمها عبر واجهة تسلسلية، واحتفاظ بالموضع المطلق عبر دورات الطاقة، وتصميم اقتران أولدهام الذي يتحمل عدم محاذاة العمود دون المساس بالدقة، فإن هذا المشفر هو المكون الأكثر انتشارًا والأكثر أهمية للصيانة في نظام سيرفو αi.

يوجد في مراكز تشغيل CNC، ومراكز الخراطة، وقواطع الليزر، وروبوتات FANUC الصناعية في أرضيات المصانع عبر كل صناعة تصنيع رئيسية في العالم.

المواصفات الفنية

من Alpha إلى Alpha i: أين يتناسب هذا المشفر في تاريخ FANUC

تطورت خط إنتاج محركات سيرفو FANUC عبر أجيال محددة بوضوح، ويعكس تسمية المشفر هذا التقدم مباشرة. سلسلة Alpha (α) الأصلية — المحركات المزودة بالمشفر A860-0370-V502 (αA1000) — مثلت الجيل الأول من منصة المشفرات التسلسلية من FANUC. جلبت سلسلة Alpha i (αi) التي تبعتها تطورات كبيرة في أداء المحرك، واتصال نظام القيادة، وتكامل وظائف السلامة، وتطلبت جيلاً جديدًا من أجهزة المشفرات لمطابقتها.

A860-2000-T301 هو هذا الجيل الجديد. حرف "i" في αiA1000 ليس تجميليًا — فهو يشير إلى بروتوكول واجهة تسلسلي معدل، وأجهزة داخلية محدثة، وتوافق مع مضخمات سلسلة αi (عائلات A06B-6114, A06B-6117, A06B-6130) وجيل وحدات تحكم CNC والروبوتات من FANUC التي تعمل معها. محركات αi و A860-2000-T301 هي مكونات متطابقة للنظام؛ لا يمكن للمشفر αA1000 الأقدم من سلسلة Alpha الأصلية أن يحل محل αiA1000، وسترفضه أجهزة المضخم.

فهم هذا الحد الفاصل بين الأجيال هو الأكثر أهمية عند البحث عن بدائل. الآلة ذات محركات سلسلة αi تتطلب A860-2000-T301. الآلة الأقدم ذات محركات Alpha الأصلية (غير i) تحتاج إلى A860-0370-V502. خلط الاثنين غير ممكن بدون تغييرات في المضخم والمحرك.

1,000,000 نبضة لكل دورة: ما تقدمه هذه الدقة

مليون عد لكل دورة عمود ليس رقمًا موجودًا لأغراض التسويق. له معنى مادي ملموس لقدرة الآلة على تحديد المواقع.

توثق وثائق مضخم سيرفو FANUC سلسلة αi (B-65262EN) صراحةً أن فئة الدقة 1,000,000 ppr تمكن المحرك من خدمة تطبيقات تتراوح من تحديد المواقع البسيط إلى تلك التي تتطلب أعلى دقة. السبب يعود مباشرة إلى كيفية عمل حلقات التحكم في الموضع والسرعة. عند 1,000,000 ppr، يولد محرك يدور بسرعة 3,000 دورة في الدقيقة 50,000,000 عد تغذية راجعة في الثانية — معدل مرتفع جدًا بالنسبة لتكرار تحديث حلقة التحكم بحيث تختفي ضوضاء قياس السرعة فعليًا. يمكن للسيرفو حساب السرعة اللحظية الدقيقة عند أي سرعة دوران دون تشوهات التكميم التي تقدمها المشفرات ذات الدقة المنخفضة، خاصة عند التغذيات البطيئة.

بالنسبة لمركز تشغيل يقطع بمعدل تغذية 100 مم/دقيقة على محور كرة لولبية، قد يدور محرك السيرفو بسرعة 50-200 دورة في الدقيقة فقط. عند هذه السرعات، تكون دقة المشفر ذات قيمة عالية. مشفر بدقة 3,000 ppr ينتج فقط 150-600 عد في الثانية في ظل هذه الظروف — بالكاد يكفي للحفاظ على تغذية راجعة سلسة للسرعة. αiA1000 بدقة 1,000,000 ppr يوفر 833,000-3,333,000 عد في الثانية عند نفس السرعات الميكانيكية، مما يمنح حلقة السرعة الدقة التي تحتاجها لقطع سلسة وخالية من الاهتزازات عند التغذيات البطيئة.

الموضع المطلق: صفر تحديد مرجع، صفر انتظار

يتم الشعور بالفرق التشغيلي بين المشفر المطلق والمشفر التزايدي في كل مرة يتم فيها تشغيل الآلة.

المشفر التزايدي ليس لديه ذاكرة. يتم إعادة تعيين الموضع إلى الصفر عند التشغيل. يجب على CNC تشغيل عودة مرجعية — توجيه كل محور للسفر إلى نقطة توقفه الصلبة أو مفتاح الكاميرا المرجعي بسرعة متحكم بها — قبل وجود أي موضع صالح. في مركز تشغيل كبير بأربعة أو خمسة محاور، تستغرق إكمال عمليات العودة المرجعية دقائق. إذا تم إيقاف تشغيل الطوارئ في منتصف الدورة، يلزم إجراء عمليات عودة مرجعية قبل استئناف الإنتاج.

يحتفظ A860-2000-T301 بعد الموضع المطلق الخاص به باستمرار، مدعومًا ببطارية ليثيوم 3 فولت في خزانة مضخم السيرفو. عند عودة الطاقة الرئيسية بعد أي انقطاع — إيقاف تشغيل متحكم فيه، أو إيقاف طوارئ، أو انقطاع التيار الكهربائي — تقوم واجهة المشفر التسلسلية فورًا بإرسال الموضع المطلق المخزن. يتم معرفة كل محور. يتحقق CNC من المواقع، ويقر المشغل، ويستأنف الإنتاج.

آلية حماية البطارية متدرجة: يراقب مضخم السيرفو جهد البطارية ويصدر إنذار تحذير انخفاض البطارية قبل أن يصل الجهد إلى المستوى الذي يمكن أن تُفقد فيه بيانات الموضع. استبدال البطارية في الوقت المناسب — يتم إجراؤه بينما لا تزال بيانات الموضع محفوظة بأمان — لا يسبب أي تعطيل لمعايرة المحور على الإطلاق.

اقتران أولدهام: هندسة استبعاد فشل عدم المحاذاة

واحدة من أكثر الميزات المميزة المذكورة في قوائم منتجات Radwell و IQ Electro لـ A860-2000-T301 هي واجهة اقتران أولدهام. هذه التفاصيل الميكانيكية تستحق الفهم لأنها تؤثر مباشرة على طول عمر المشفر.

اقتران أولدهام هو جهاز ميكانيكي مكون من ثلاثة أجزاء ينقل الدوران بين عمودين قد لا يكونان متمركزين تمامًا. يتصل القرصان الخارجيان بعمود المحرك وقرص المشفر على التوالي، بينما يعوض القرص المركزي العائم ذو الفتحات المتعامدة على كل وجه عن الإزاحة المتوازية وعدم المحاذاة الزاوية الطفيفة بين العمودين. يحدث هذا التعويض دون نقل قوى عدم المحاذاة إلى محامل المشفر الداخلية.

لماذا هذا مهم؟ في تصميم المشفر لسلسلة α و αi، يتم تركيب المشفر في الجزء الخلفي من المحرك ويتم تشغيله عبر هذا الاقتران. على مدار عمر خدمة المحرك، يمكن أن تؤدي الدورات الحرارية، والصدمات الميكانيكية من تجاوز المحور، والتآكل العام إلى إدخال كميات صغيرة من اهتزاز العمود التي من شأنها أن تحمل محامل المشفر بشكل غير متماثل. يمتص اقتران أولدهام عدم المحاذاة هذا باستمرار، مما يقلل بشكل كبير من إجهاد المحامل داخل المشفر. الاقترانات الفاشلة — التي يمكن أن تتشقق أو تتآكل بعد ساعات تشغيل كبيرة — هي بحد ذاتها وضع فشل موثق في أنظمة مشفر αiA1000 ويجب فحصها كلما تم الوصول إلى المشفر.

نطاق التطبيق: آلات CNC والروبوتات على حد سواء

يمتد A860-2000-T301 عبر مجالين مختلفين لتطبيقات FANUC، مما يعكس مدى اعتماد منصة محركات سيرفو αi.

أدوات آلات CNC — مراكز التشغيل، ومراكز الخراطة، وآلات الخراطة والطحن، وأنظمة التجليخ التي تستخدم وحدات تحكم FANUC 0i, 16i, 18i, 21i, 30i, 31i, و 32i مع محركات سيرفو من سلسلة αi تحمل بشكل روتيني هذا المشفر على محاور التغذية والمحاور المساعدة. تمثل عائلات المحركات αiS (القصور الذاتي القياسي) و αiF (عالية السرعة) عبر نطاق التصنيف 4/4000 إلى 40/4000 غالبية الآلات.

روبوتات FANUC الصناعية — تستخدم وحدات تحكم الروبوت R-J3, R-J3iB, R-30iA, و R-30iB المقترنة بمحركات المفاصل αi أيضًا A860-2000-T301. على مفاصل الروبوت، يعد الاحتفاظ بالموضع المطلق أمرًا بالغ الأهمية بشكل خاص — الروبوت الذي لا يمتلك مواضع مفاصل صالحة لا يمكنه التحرك بأمان، وإجراء عملية العودة المرجعية لذراع روبوت صناعي ذي 6 محاور هي عملية بطيئة وتستهلك مساحة ويفضلها بيئات الإنتاج بشدة تجنبها. يلغي المشفر المطلق هذا المتطلب تمامًا في التشغيل العادي.

مثال مؤكد من مجتمع متخصصي قطع غيار FANUC: المحرك A06B-0243-B100 (محرك محور αiS 4/4000) يحمل A860-2000-T301 كمشفر محدد من المصنع. ينطبق مواصفات مماثلة عبر عائلة محركات αiS و αiF الأوسع.

كابل المشفر: البحث عن الرفيق الصحيح

لا يتضمن A860-2000-T301 كابلًا مدمجًا — ينتهي جسم المشفر بموصل IP65 ذي 10 سنون يقبل مجموعة كابل إشارة منفصلة. تشمل عائلة الكابلات المحددة من FANUC لهذا المشفر A660-2005-T505 (5 أمتار، موصلات مستقيمة) و A660-2005-T506 (مواصفات بديلة 5 متر)، مع توفر إصدارات أطول في سلسلة A660-2005 حتى 15 مترًا.

لا يمكن المبالغة في أهمية حالة الكابل في تشخيص أعطال المشفر. فشل كابل إشارة المشفر — تآكل الموصل عند طرف المحرك أو المضخم، وتآكل العزل عند نقاط دخول إدارة الكابلات، وانقطاع استمرارية الدرع — موثقة كأسباب متكررة للإنذارات المتعلقة بالمشفر في أنظمة FANUC αi. قبل الحكم على جسم المشفر نفسه، فإن فحص واستبدال كابل الإشارة هو الخطوة التشخيصية الأولى الموصى بها من قبل متخصصي CNC في FANUC. الكابل هو مكون منفصل وأقل تكلفة، ووضع فشله لا يمكن تمييزه عن فشل جسم المشفر على مستوى الإنذار.

أسئلة متكررة

س1: ما هو الفرق بين A860-2000-T301 و A860-0370-V502 الأقدم، وهل يمكن استخدامهما بالتبادل؟

المشفران من أجيال مختلفة لمحركات سيرفو FANUC وليسا قابلين للتبادل. تم تصميم A860-0370-V502 (αA1000) لمحركات ومضخمات سلسلة Alpha (α) الأصلية. A860-2000-T301 (αiA1000) هو الخلف، وهو مصمم لسلسلة Alpha i (αi) مع بروتوكول واجهة تسلسلي معدل. قد تكون أبعاد التركيب المادية متشابهة، ولكن الواجهة الكهربائية وبروتوكول الاتصال يختلفان بين الجيلين. إدخال A860-0370-V502 في نظام مضخم سلسلة αi سيؤدي إلى خطأ في الاتصال؛ لا يمكن للمضخم فك تشفير بيانات المشفر الأقدم. تأكد دائمًا من تطابق جيل المشفر مع سلسلة المحرك والمضخم قبل الطلب.

س2: ما هي إنذارات CNC التي تشير إلى فشل المشفر A860-2000-T301 في وحدات تحكم FANUC 0i و 30i؟

تندرج أعطال المشفر في وحدات تحكم FANUC 0i/16i/18i/30i ضمن فئة إنذارات السيرفو. الأكثر صلة هي SV0300 (إنذار APC: الحاجة إلى العودة إلى الموضع المرجعي)، والذي يظهر بعد فشل البطارية أو استبدال المشفر؛ SV0360 (خطأ اتصال المشفر النبضي)، يشير إلى مشكلة في رابط البيانات التسلسلي — الكابل، الموصل، أو إلكترونيات المشفر؛ و SV0368/SV0369 (إنذار عتاد المشفر النبضي)، يشير إلى عطل تم اكتشافه في التشخيص الذاتي الداخلي للمشفر. يمكن أن يشير إنذار SV0362 (إنذار طور المشفر النبضي) إلى تدهور العنصر البصري. قبل استبدال جسم المشفر، قم دائمًا بفحص واستبدال كابل إشارة المشفر إذا لزم الأمر، حيث أن أعطال الكابلات تولد عروض إنذار متطابقة مع أعطال جسم المشفر وهي أكثر شيوعًا بكثير.

س3: هل يتطلب استبدال A860-2000-T301 عودة مرجعية بعد التركيب؟

نعم، ولكن مرة واحدة فقط. عند استبدال مشفر مطلق، يبدأ عداد الموضع المطلق الداخلي للمشفر من جديد — ليس لديه سجل لموضع المحور. سيصدر CNC إنذار APC (SV0300) يطلب عودة مرجعية. بعد إجراء العودة المرجعية — التي تحدد موضع الصفر للمحور — يقوم المشفر بتخزين بيانات الموضع المطلق المدعومة بالبطارية، وتستأنف العمليات المطلقة العادية. لا يلزم إجراء عودات مرجعية أخرى إلا إذا سمح للبطارية بالنفاد بالكامل، أو تم استبدال المشفر مرة أخرى، أو تم فصل المحرك عن نظام القيادة لفترة طويلة تستنفد بطارية النسخ الاحتياطي.

س4: ما هو اقتران أولدهام، وكيف يؤثر فشله على أداء المشفر؟

اقتران أولدهام هو مقرن ميكانيكي مرن مكون من ثلاثة أجزاء يربط العمود الخلفي للمحرك بقرص القياس الخاص بالمشفر، ويعوض عن كميات صغيرة من عدم محاذاة العمود دون نقل قوى عدم المحاذاة إلى محامل المشفر الداخلية. عندما يتآكل اقتران أولدهام أو يتشقق — وهي حالة يمكن أن تتطور بعد ساعات تشغيل عالية، خاصة في البيئات ذات التسارع والتباطؤ السريع المتكرر — قد ينتج المشفر تشوهات إشارة متقطعة، أو عد مواضع غير منتظم، أو زيادة في ضوضاء إشارة التغذية الراجعة للسرعة. يمكن أن تشبه هذه الأعراض تدهور العنصر البصري أو تداخل الكابلات. أثناء أي تبديل للمشفر أو خدمة للمحرك، يعتبر فحص واستبدال اقتران أولدهام جنبًا إلى جنب مع جسم المشفر ممارسة جيدة من قبل متخصصي صيانة FANUC. مجموعات الاقتران البديلة متاحة عادة كعناصر خدمة منفصلة.

س5: هل A860-2000-T301 متوافق مع أنظمة روبوتات FANUC بالإضافة إلى أدوات آلات CNC؟

نعم. يُستخدم A860-2000-T301 في كل من تطبيقات أدوات آلات CNC وروبوتات FANUC الصناعية. تستخدم وحدات تحكم الروبوت FANUC R-J3, R-J3iB, R-30iA, و R-30iB محركات المفاصل αi مع هذا المشفر كجهاز تغذية راجعة. وظيفة الاحتفاظ بالموضع المطلق مهمة بشكل خاص في تطبيقات الروبوتات — مفصل الروبوت الذي لا يمتلك بيانات موضع مطلقة صالحة لا يمكنه تنفيذ حركة آمنة، ويتطلب تحديد مواضع مفاصل الروبوت فعليًا تحريك كل مفصل إلى علامة مرجعية، وهو أمر يستغرق وقتًا طويلاً ويتطلب أن تكون مساحة عمل الروبوت خالية. يلغي الاحتفاظ بالموضع المطلق لـ αiA1000 هذا الإجراء في ظل ظروف التشغيل العادية. عند صيانة الروبوتات، تنطبق نفس إجراءات صيانة البطارية وفحص الكابلات واستبدال المشفر كما هو الحال بالنسبة لمحاور أدوات آلات CNC.
