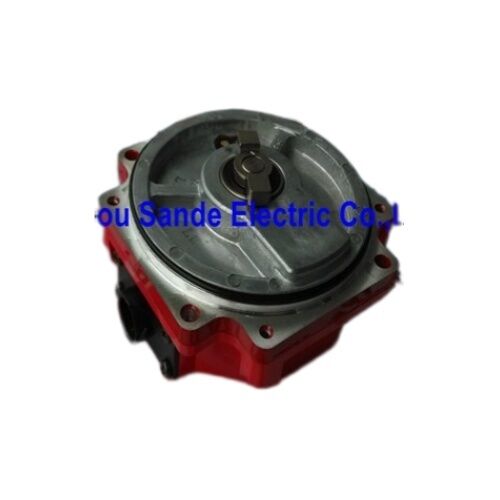

FANUC A860-2020-T301 مشفر النبضات — سلسلة Beta i مشفر مطلق BiA128 لمحركات سيرفو CNC | جديد

يعتمد كل محرك سيرفو من سلسلة FANUC Beta i على مكون صغير واحد ليعمل على الإطلاق: مشفر النبضات المتصل بنهايته غير المشغلة. بدونه، لا يمكن لمضخم السيرفو إغلاق حلقة الموضع والسرعة، ولا يتحرك المحور إلى أي مكان. الـFANUC A860-2020-T301 — المسمىBiA128 — هو مشفر النبضات المطلق القياسي للمصنع والمثبت على محركات السيرفو AC من سلسلة FANUC Beta i عبر مجموعة واسعة من أدوات آلات CNC. مئات الآلاف من هذه المشفرات تعمل في آلات الإنتاج في جميع أنحاء العالم. هذا الإدراج هو لـوحدة جديدة، جاهزة للتركيب المباشر.

المواصفات المؤكدة

ما يفعله BiA128 فعليًا

A860-2020-T301 ليس جهازًا مستقلاً — فهو يعيش داخل غلاف محرك السيرفو، مثبتًا في نهاية العمود الخلفي، ويدور مع عمود المحرك. وظيفته هي الإبلاغ المستمر عن الموضع الزاوي للعمود إلى مضخم السيرفو المتصل عبر رابط بيانات تسلسلي عالي السرعة.

كونه مشفرًامطلق، يعني أن BiA128 يوفر قيمة موضع فريدة لكل موضع زاوي للعمود — كل 128,000 منها لكل دورة. هذا يختلف اختلافًا جوهريًا عن المشفر التزايدي، الذي يبلغ فقط عن الحركة من نقطة مرجعية. مع التغذية الراجعة المطلقة، يعرف مضخم السيرفو دائمًا بالضبط مكان عمود المحرك، بما في ذلك أثناء انقطاع التيار الكهربائي. عند تشغيل CNC، يبلغ كل محور مجهز بـ A860-2020-T301 وظيفي وبطارية احتياطية مشحونة عن موضعه الحالي على الفور. لا حاجة لتسلسل تحديد الموضع، ولا عودة إلى المرجع، ولا انتظار — الآلة جاهزة.

128,000 ppr — كثافة الموضع التي تدفع دقة المحور

توفر دقة 128K من BiA128 128,000 عد موضع مميز لكل دورة عمود كاملة. يستخدم مضخم السيرفو هذه البيانات باستمرار لحساب السرعة، واكتشاف خطأ الموضع، وإصدار أوامر تيار تصحيحية للمحرك — كل ذلك ضمن دورة التحكم على نطاق الميكروثانية التي يعمل عليها نظام السيرفو الخاص بـ FANUC.

في إعدادات الاستيفاء العالية داخل محرك السيرفو، يمكن أن تتجاوز العدات الفعالة لكل دورة على مستوى التحكم دقة المشفر الأصلي. عمليًا، تعني دقة 128K ppr أن السيرفو يمكنه اكتشاف وتصحيح أخطاء الموضع التي تقل عن ثانية قوسية واحدة — دقة تحديد الموضع التي تترجم مباشرة إلى دقة الأبعاد للأجزاء النهائية على أداة الآلة.

المحركات التي تستخدم هذا المشفر

يتناسب مشفر B128iA مع محركات السيرفو من سلسلة FANUC Bi، من طراز السلسلة βi2 وما بعده — عبر βi4، βi8، βi12، βi22، ومتغيرات أخرى من محركات السيرفو Beta i. هذه المحركات Beta i هي العمود الفقري لتطبيقات CNC الأصغر: محركات ذراع ATC، وفهرسة الأبراج، ومحركات المحور الرابع، ومحركات التغذية الأصغر على المخارط ومراكز التشغيل.

A860-2020-T301 هو المشفر المحدد لهذه المحركات عندما تكون جزءًا منأنظمة محركات Alpha i و Beta iباستخداممضخمات سلسلة 61xx (A06B-6114، A06B-6130، إلخ). يتم تركيب مشفر النبضات المطلق BiA128 هذا على مئات من أدوات آلات CNC، مما يوفر تغذية راجعة مطلقة لمحركات السيرفو FANUC عبر نطاق محركات ai و βi.

تجميع مغلق ومكتفٍ ذاتيًا

A860-2020-T301 هو تجميع بصري مغلق مثبت داخل المحرك. نظرًا لكيفية تصنيع FANUC لهذه المشفرات — بعناصر بصرية، وإلكترونيات معالجة الإشارات، ووصلة عمود مغلقة كوحدة دقة واحدة — فإن الاستبدال يكون دائمًا على مستوى التجميع الكامل.

نظرًا لطريقة البناء هذه، فإن المشفر غير قابل للإصلاح بشكل أساسي على مستوى المكون. هذه في الواقع فائدة عملية من منظور تخطيط الصيانة: وضع الفشل واضح، والاستبدال هو جزء معروف ومسعّر، والتركيب مباشر بمجرد تفكيك المحرك بشكل صحيح والوصول إلى وصلة العمود.

أوضاع الفشل الشائعة وكيفية التعرف عليها

عند فشل A860-2020-T301، تكون الأعراض قابلة للتعرف. تشمل رموز الإنذار النموذجية على CNC FANUC أو مضخم السيرفو أخطاء اتصال المشفر، وإنذارات فصل مشفر النبضات، وإنذارات شذوذ التغذية الراجعة للموضع. على وحدة مضخم السيرفو نفسها، تشير رموز الإنذار التي تشير إلى فشل التغذية الراجعة التسلسلية مباشرة إلى المشفر أو كابلاته كأول منطقة للتحقيق.

قبل الحكم على المشفر بالفشل، يجدر التحقق من كابل المشفر — كابل التغذية الراجعة التسلسلي بين المحرك والمضخم — حيث أن تلف الكابل هو سبب شائع لإنذارات متعلقة بالمشفر يمكن الخلط بينها وبين فشل المشفر. إذا كان الكابل يعمل بشكل صحيح، فإن المشفر نفسه هو السبب الأكثر احتمالاً.

أين يوجد هذا المشفر في الإنتاج

A860-2020-T301 عالمي بشكل أساسي عبر قاعدة محركات FANUC Beta i المثبتة. تشمل أنواع الآلات التي يكون فيها هذا المشفر معدات قياسية:

مراكز تشغيل CNC — محركات دوارة لـ ATC، وذراع تغيير الأدوات، ومحركات طاولة دوارة للمحور الرابع على مراكز التشغيل الرأسية والأفقية التي تعمل بأنظمة تحكم FANUC 0i، 16i، 18i، أو 21i مع أنظمة مضخمات βi

مراكز خراطة CNC — محركات فهرسة الأبراج ومحركات المحاور المساعدة على المخارط CNC حيث توفر محركات سلسلة Beta i وظيفة تحديد موضع السيرفو

روبوتات مجهزة بـ FANUC — محاور المفاصل على أنظمة الروبوتات FANUC التي تستخدم محركات السيرفو من سلسلة βi لأجزاء الذراع ذات الحمل الخفيف

آلات EDM وأدوات آلات متخصصة — محركات المحاور على آلات قطع الأسلاك EDM، ومراكز الحفر والتنصت، وغيرها من معدات CNC المتخصصة حيث توفر محركات Beta i محرك محور التغذية

T301 مقابل T321 — فرق الختم

A860-2020-T301 وقريبه A860-2020-T321 يشتركان في نفس تسمية المشفر BiA128 ودقة مطلقة 128K. الفرق هو الحماية البيئية: الـT321 حاصل على تصنيف IP67 لمقاومة أفضل لتسرب السوائل، مما يجعله الخيار الصحيح للمحركات في المواضع المعرضة للسوائل المبردة. الـT301 هو الإصدار القياسي المناسب لبيئات أدوات الآلات النموذجية. كلا النوعين يوفران أداءً كهربائيًا وتغذية راجعة متطابقين. يعتمد اختيار النوع الصحيح على موقع المحرك على الآلة وتعرضه للسائل المبرد أو سائل القطع.

أسئلة وأجوبة

س1: ما هي محركات السيرفو FANUC المتوافقة مع A860-2020-T301؟

يتم تركيب مشفر A860-2020-T301 BiA128 علىمحركات السيرفو AC من سلسلة FANUC Beta i، تمتد من طرازات βi2 إلى βi22 والمتغيرات ذات الصلة. كما يتم استخدامه على بعض محركات سلسلة Alpha i ذات السعة الصغيرة (نطاق ai4 إلى ai50) عند تركيبه في أنظمة تستخدم مضخمات سلسلة 61xx. تحدد لوحة اسم المحرك أو وثائق صيانة المحرك من FANUC رقم جزء المشفر الصحيح لكل طراز محرك محدد.

س2: ما هو الفرق بين مشفرات النبضات المطلقة والتزايدية في أنظمة FANUC؟

مشفر نبضاتمطلقمثل A860-2020-T301 يخزن بيانات الموضع ويوفر قيمة موضع فريدة لكل زاوية عمود — 128,000 موضع لكل دورة. يتم الاحتفاظ بالموضع عبر دورات إيقاف التشغيل عبر بطارية احتياطية في مضخم السيرفو. عند التشغيل، يكون موضع المحور معروفًا على الفور. المشفرالتزايدييعد الحركة فقط من نقطة مرجعية؛ بعد أي انقطاع في التيار الكهربائي، يلزم تسلسل تحديد الموضع قبل أن يمكن استخدام المحور. تلغي الأنظمة المطلقة خطوة تحديد الموضع هذه، مما يوفر الوقت في كل مرة يتم فيها تشغيل الآلة.

س3: يعرض CNC إنذار مشفر نبضات على المحور الذي يستخدم هذا المشفر — هل هو بالتأكيد المشفر الذي فشل؟

ليس بالضرورة. يمكن أن تحدث إنذارات مشفر النبضات بسببفشل المشفر، أوتلف كابل التغذية الراجعة التسلسلي، أوموصل مفكوك أو متآكل، أو في بعض الحالاتفشل مضخم السيرفو. قبل استبدال المشفر، افحص الكابل بحثًا عن التلف على طوله بالكامل وتحقق من أن جميع الموصلات مثبتة بالكامل. إذا كان الكابل والموصلات جيدة واستمر الإنذار، فإن المشفر نفسه هو السبب المرجح. يمكن أن يؤكد اختبار المحرك على مضخم جيد معروف مع كابل تم التحقق منه أو يستبعد المشفر كمصدر للخطأ.

س4: هل يلزم وجود بطارية احتياطية لكي يعمل A860-2020-T301؟

يعمل المشفر بدون بطارية — فهو يخرج بيانات الموضع المطلق كلما وفر مضخم السيرفو الطاقة. البطارية (عادة ما تكون مثبتة في مضخم السيرفو، وليس المشفر) مطلوبة لـالاحتفاظ ببيانات الموضع متعدد الدورات عبر دورات إيقاف تشغيل الآلة . بدون النسخ الاحتياطي للبطارية، يظل الموضع المطلق لدورة واحدة صحيحًا عند التشغيل، ولكن عداد الدورات المتعددة يعاد تعيينه — مما يتطلب عودة إلى المرجع. بالنسبة للآلات التي تحتاج إلى التشغيل بدون تسلسل تحديد الموضع، فإن الحفاظ على بطارية المضخم أمر ضروري.

س5: هل يمكن إصلاح A860-2020-T301، أم يجب استبداله دائمًا كوحدة كاملة؟

A860-2020-T301 هو تجميع بصري مغلق — إصلاح مستوى المكون ليس خيارًا قابلاً للتطبيق للمستخدمين النهائيين ولا يوصى به بشكل عام حتى من قبل مرافق الإصلاح المتخصصة. يحتوي المشفر على عناصر بصرية دقيقة وإلكترونيات معالجة الإشارات مغلقة معًا في المصنع. عندما يفشل A860-2020-T301، فإناستبدال الوحدة الكاملةهو الإجراء الصحيح والعملي. لهذا السبب، فإن الاحتفاظ بوحدة احتياطية في مخزون قطع الغيار هو التوصية القياسية لأي آلة CNC تحمل هذه المشفرات.
