محرك سيرفو التشفير
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |
| رقم الموديل | OSE1024-3-15-8 |
العلامة التجارية: Mitsubishi Electric / Nemicon (Nidec-Nemicon)
النوع: مشفر عمود بصري تزايدي
أرقام القطع: OSE1024-3-15-8 | 0SE1024-3-15-8 | OSE-1024-3-15-8
الحالة: جديد
التوفر: متوفر بالمخزون — شحن سريع عالمي
تغذية المغزل ليست براقة — حتى تفشل. عندما يبدأ المشفر البصري في إعطاء إشارات خاطئة على مغزل CNC، تتوقف الآلة بأكملها عن كونها مفيدة: يصبح النقر الصلب غير موثوق به، وتحدث أخطاء في دورات الخيوط، وينحرف تحديد موضع المحور C عن التفاوت. الآلة سليمة جسديًا. التحكم سليم. ولكن بدون إشارة موضع نظيفة ودقيقة تعود من المغزل، لا يهم أي من ذلك.

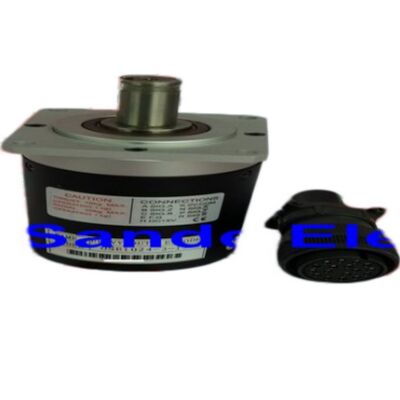

الـ Mitsubishi Electric OSE1024-3-15-8 هو المشفر البصري للعمود الذي تعتمد عليه أنظمة Mitsubishi CNC — وآلات Mazak المبنية حولها — لتغذية المغزل هذه. إنه مشفر دوار تزايدي ينتج 1024 نبضة لكل دورة، مصمم للتركيب مباشرة على عمود المغزل وتقديم مخرجات طور A و B و Z متسقة إلى تحكم CNC في ظل ظروف التشغيل المستمر.
إذا كنت تطارد أخطاء المشفر على مركز تشغيل يتم التحكم فيه بواسطة Mitsubishi، أو مخرطة، أو مركز دوران، فهذا هو الجزء الذي تحتاجه على الأرجح.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | OSE1024-3-15-8 |
| مدرج أيضًا باسم | 0SE1024-3-15-8 / OSE-1024-3-15-8 |
| نوع المشفر | مشفر عمود بصري تزايدي |
| الدقة | 1,024 نبضة لكل دورة (P/R) |
| أطوار الإخراج | A, B, Z (تزايدي ثلاثي القنوات) |
| مزود الطاقة | DC +5V |
| قطر العمود | 5/8 بوصة (≈ 15.875 مم) |
| السرعة المقدرة | 800 دورة في الدقيقة |
| الموصل | 8 سنون |
| التطبيق | تغذية مغزل CNC |
| منشأ الشركة المصنعة | اليابان |
| حالة المنتج | توقف عن التصنيع من قبل الشركة المصنعة الأصلية — مخزون فائض متاح |
تولد المشفرات التزايدية سلسلة من النبضات مع دوران العمود. الـ OSE1024-3-15-8 ينتج 1,024 نبضة متباعدة بالتساوي لكل دورة كاملة عبر قناتي A و B. هاتان القناتان مزاحتان عن بعضهما البعض بمقدار 90 درجة — تكوين يسمى إخراج التربيع — مما يسمح للتحكم بتحديد كل من السرعة واتجاه الدوران في وقت واحد.
القناة الثالثة، طور Z (نبضة الفهرس)، تعمل مرة واحدة بالضبط لكل دورة في موضع زاوي ثابت. هذه هي الطريقة التي يجد بها تحكم CNC مرجع موضع المغزل الرئيسي بعد دورة طاقة، وهي ما يجعل ميزات مثل النقر الصلب والخيوط تعمل بشكل موثوق. بدون نبضة Z نظيفة، لا يمكن للمغزل إنشاء علاقة طور متسقة مع التحكم — وتفشل هذه العمليات.
عند 1,024 نبضة لكل دورة، يتلقى نظام التحكم تحديثات الموضع 1,024 مرة لكل دورة مغزل. وهذا يترجم إلى دقة زاوية تبلغ 0.352 درجة لكل نبضة — دقة كافية لمتطلبات المزامنة للتحكم الحديث في مغزل CNC.
تم تحديد OSE1024-3-15-8 كمعدات أصلية في أدوات آلات CNC التي تعمل بأنظمة Mitsubishi CNC، ويظهر بشكل مكثف في قاعدة التركيب لـ Mazak مراكز التشغيل الرأسية والأفقية، ومراكز الدوران، والآلات متعددة المهام المجهزة بوحدات تحكم Mitsubishi.
تشمل التطبيقات الرئيسية:
النقر الصلب — التطبيق الأكثر تطلبًا لمشفر المغزل. يجب على التحكم مزامنة دوران المغزل بدقة مع حركة تغذية المحور Z في كل دورة خيط. تسبب إشارة المشفر المتدهورة كسر الصنبور، أو أخطاء الخيط، أو أخطاء تتبع المحور. هذه عادةً ما تكون أول علامة يلاحظها الميكانيكيون عندما يبدأ OSE1024-3-15-8 في الفشل.
تحديد موضع المحور C — في مراكز الدوران ذات الأدوات الحية، يعمل المغزل كمحور C دوار لعمليات الطحن، والحفر، والحفر المتقاطع. يعتمد تحديد الموضع الدقيق بالكامل على قدرة المشفر على تقديم عدد نبضات متسق ومرجع طور Z موثوق به.
مزامنة الخيوط والدوران — يتطلب الخيط أحادي النقطة على المخرطة دخول الأداة في نفس المسار الحلزوني في كل تمريرة. يوفر مشفر المغزل المزامنة الموضعية التي تجعل ذلك ممكنًا.
مراقبة سرعة المغزل — بالإضافة إلى تحديد الموضع، يستخدم التحكم تغذية المشفر لمراقبة وتنظيم سرعة المغزل الفعلية مقابل القيمة المطلوبة — وهو أمر بالغ الأهمية للتحكم في سرعة السطح في وضع الدوران بسرعة السطح الثابتة.
تم تأكيد توافق OSE1024-3-15 مع العديد من المراجع المكافئة، بما في ذلك Tamagawa Seiki RFH1024-22-IM-68A، و SANSEI OSE-1024-3-15، و SANSEI NE-1024-2MDa، ومتغيرات Tamagawa TS1508.
هذا المرجع المتقاطع مفيد للمنشآت التي واجهت OSE1024-3-15-8 مدرجًا تحت كتالوجات موردين مختلفين. تظل المواصفات الأساسية — 1024 P/R، 5V DC، إخراج تزايدي ثلاثي القنوات، عمود 5/8 بوصة — متسقة عبر هذه المراجع المكافئة.
| المرجع المتقاطع | الشركة المصنعة |
|---|---|
| OSE1024-3-15 | Mitsubishi Electric / Nemicon |
| 0SE1024-3-15-8 | علامة بديلة (نفس الوحدة) |
| RFH1024-22-IM-68A | Tamagawa Seiki |
| TS1508 N217 / N218 / N85 | Tamagawa Seiki |
| NE-1024-2MDa | SANSEI / Nemicon |
OSE1024-3-15-8 هو جهاز بصري دقيق له عمر خدمة يعتمد بشكل كبير على الظروف البيئية: الحرارة والتلوث والاهتزاز والعمر كلها تساهم في التدهور. هذه هي العلامات التحذيرية الأكثر شيوعًا التي يقترب بها المشفر من الفشل:
أخطاء النقر الصلب أو كسر الصنبور — لا يمكن للتحكم الحفاظ على مزامنة المغزل مع التغذية عندما تكون نبضات المشفر غير متسقة أو تنقطع.
فشل توجيه المغزل — تتوقف الآلة أثناء دورات التوجيه، أو يتجاوز المغزل موضع هدفه بشكل متكرر. يشير هذا عادةً إلى إشارة طور Z متدهورة أو مشوشة.
رموز الإنذار على تحكم CNC — تولد أنظمة Mitsubishi CNC إنذارات محددة متعلقة بمشفر المغزل عندما تقع إشارات التغذية خارج المعلمات المتوقعة. رموز الإنذار المتعلقة بانحراف تغذية المغزل أو أخطاء اتصال المشفر هي مؤشر مباشر.
أخطاء الخيوط المتقطعة — أخطاء في درجة الخيط عرضية ولكنها ليست متسقة أثناء الدوران أحادي النقطة، خاصة عند سرعات المغزل المنخفضة حيث تكون سلامة الإشارة هي الأكثر أهمية.
عرض سرعة المغزل المتقلب — قراءة سرعة المغزل للتحكم تتقلب أو تظهر قيمًا غير معقولة حتى عند السرعات المطلوبة المستقرة.
إذا ظهرت أي من هذه الأعراض على آلة تستخدم هذا المشفر، فإن استبدال OSE1024-3-15-8 هو الخطوة الأولى القياسية قبل متابعة تشخيصات أكثر شمولاً.
تم إدراج OSE-1024-3-15-8 على أنه توقف عن التصنيع من قبل الشركة المصنعة الأصلية. المخزون في السوق موجود بشكل أساسي من خلال قنوات الفائض الصناعي وموردي قطع غيار CNC المتخصصين الذين يحتفظون بمخزون لقاعدة التركيب الكبيرة لأدوات آلات Mitsubishi التي يتم التحكم فيها والتي لا تزال في خدمة الإنتاج النشط في جميع أنحاء العالم.
الوحدات المتاحة من خلال موردي الفائض ذوي السمعة الطيبة يتم اختبارها عادة قبل البيع وتأتي مع فترة ضمان — بديل عملي وفعال من حيث التكلفة لبديل الشركة المصنعة الأصلية، والذي قد لا يكون متاحًا بعد الآن من خلال قنوات التوزيع القياسية.
عند الطلب، قم بتأكيد رقم القطعة الكامل بما في ذلك لاحقة -8، والتي تحدد تكوين الموصل ذي 8 سنون. توجد متغيرات بتعيينات موصلات مختلفة (مثل -68 أو -68-8) ضمن عائلة OSE1024-3-15 وقد لا تكون بديلاً مباشرًا دون التحقق من أسلاك موصل جهازك.
OSE1024-3-15-8 في لمحة: مشفر بصري تزايدي 1024 P/R، 5V DC، عمود 5/8 بوصة، موصل 8 سنون، سرعة مقدرة 800 دورة في الدقيقة، إخراج تربيع A/B/Z. مصمم لتغذية مغزل CNC على مراكز التشغيل التي يتم التحكم فيها بواسطة Mitsubishi وآلات Mazak. قطعة OEM متوقفة — مخزون فائض متاح للصيانة والاستبدال.
س 1: ما هي آلات CNC ووحدات التحكم التي تم تصميم OSE1024-3-15-8 لها؟
OSE1024-3-15-8 هو مشفر مغزل يستخدم في أدوات آلات CNC المجهزة بـ أنظمة Mitsubishi CNC، بما في ذلك وحدات التحكم من سلسلة M50 و M60 و M64 و M500 و M700 وما شابه ذلك. يظهر كمعدات أصلية في مجموعة واسعة من Mazak مراكز التشغيل والمخارط المصنوعة بوحدات تحكم Mitsubishi — خاصة الموديلات المنتجة من أواخر الثمانينيات حتى عام 2000. إذا كانت آلة Mazak أو Mitsubishi التي يتم التحكم فيها تولد إنذارات مشفر المغزل أو تواجه أخطاء في النقر الصلب، فهذا المشفر هو هدف تشخيصي أساسي.
س 2: ماذا تعني "-8" في نهاية رقم القطعة، وهل هي مهمة؟
الـ لاحقة -8 تحدد تكوين الموصل ذي 8 سنون على هذا المشفر. ضمن عائلة منتجات OSE1024-3-15، توجد متغيرات موصلات مختلفة — الأكثر شيوعًا هو -68 (تكوين متعدد السنون مختلف) و -8. هذه ليست قابلة للتبديل دون إعادة توصيل كابل المشفر الخاص بالآلة. تأكد دائمًا من أن رقم القطعة الكامل، بما في ذلك اللاحقة، يطابق المشفر المثبت في جهازك قبل الطلب. إذا كنت تستبدل وحدة معطلة، فإن النهج الأكثر أمانًا هو مطابقة رقم القطعة الكامل تمامًا كما يظهر على ملصق المشفر.
س 3: هل يمكنني استخدام Tamagawa TS1508 أو SANSEI NE-1024-2MDa كبديل مباشر لـ OSE1024-3-15-8؟
تم تأكيد أن هذه الوحدات مكافئة وظيفيًا من حيث الدقة والجهد ونوع الإخراج — جميعها تنتج 1024 P/R عند 5V DC مع إخراج تربيع A و B و Z. ومع ذلك، يجب التحقق من ترتيب دبابيس الموصل المادي وتوافق الكابل قبل استبدال أحدهما بالآخر. المراجع المتقاطعة مكافئة تقنيًا على مستوى الإشارة، ولكن اختلافات أسلاك الموصل بين المتغيرات قد تتطلب تعديلاً. عند الشك، استشر مخطط الأسلاك لطراز جهازك المحدد قبل استبدال جزء مرجع متقاطع.
س 4: كيف أعرف ما إذا كان مشفر المغزل الخاص بي قد فشل مقابل كابل المشفر أو بطاقة تحكم CNC؟
تسلسل ميداني مفيد: أولاً، افحص كابل المشفر بحثًا عن تلف مادي، أو دبابيس ملتوية، أو تلوث في الموصل، أو درع مكسور — أخطاء الكابل شائعة وأسهل في الإصلاح من استبدال المشفر. بعد ذلك، تحقق من سجل الإنذارات على تحكم CNC لتحديد رمز الخطأ المحدد. تميز إنذارات Mitsubishi CNC بين أخطاء مشفر الإشارة وأخطاء الاتصال أو الطاقة. إذا تكرر الإنذار بعد إعادة تثبيت الكابل وأظهرت الآلة أخطاء في النقر الصلب أو فشل في توجيه المغزل، فإن المشفر نفسه هو السبب الأكثر احتمالاً. الاختبار بمشفر بديل معروف جيدًا هو خطوة التأكيد النهائية.
س 5: هل هذا المشفر متاح جديد في الصندوق، أم فقط كوحدة مجددة؟
تم إيقاف OSE1024-3-15-8 من قبل Mitsubishi Electric، مما يعني أنه لم يعد يتم تصنيعه أو توفيره من خلال قنوات التوزيع القياسية للشركة المصنعة الأصلية. الوحدات المتاحة حاليًا في السوق هي إما مخزون قديم جديد (NOS) — وحدات غير مستخدمة من دورات الإنتاج الأصلية محفوظة في المخزون — أو وحدات مجددة احترافيًا تم تنظيفها واختبارها وفحصها قبل إعادة البيع. كلاهما خياران شرعيان لصيانة CNC؛ المخزون القديم الجديد مفضل عند توفره، ولكن وحدة مجددة تم اختبارها بالكامل من مورد ذي سمعة طيبة هي بديل سليم مدعوم بضمان خدمة. قم بتأكيد عملية اختبار المورد وشروط الضمان قبل الشراء.
