| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A860-0309-T302 |

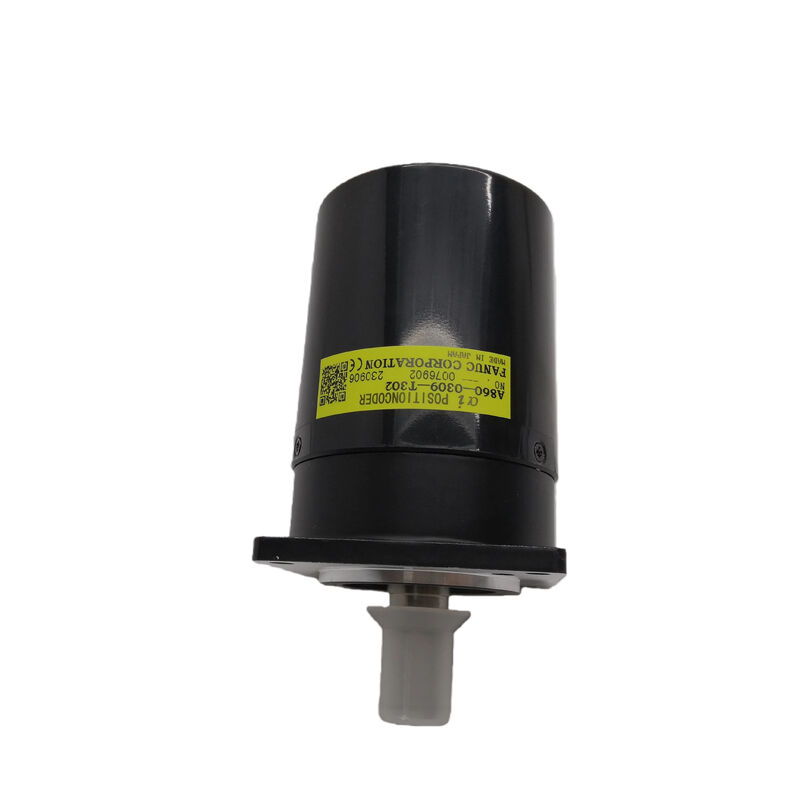

الـفانوك A860-0309-T302is an external spindle position coder — a dedicated rotary encoder that mounts directly to the spindle motor or spindle head to provide the CNC with real-time spindle rotation data for functions that the standard MZi magnetic sensor alone cannot support.
حيث أن مستشعر MZi على محرك الغزل يوفر ردود فعل لتنظيم السرعة ، يضيف A860-0309-T302 بيانات الموقف الزاوي عالية الدقة: 1،024 نبضة لكل دورة ، يمكن الوصول إليها عند سرعات تصل إلى 10,000 دورة في الدقيقة
هذا المزيج من نطاق السرعة والدقة يدعم وظائف الغزل المتزامنة مع الموقف المتطلبة لمراكز معالجة CNC الحديثة.
المكيف هو وحدة تصنع من كورودا وتقدم تحت رقم جزء فانوك ممارسة قياسية لعدة من أنواع مكيفات الفولاذ الخارجي من فانوك.
يحدد الستار مربع 68 ملم والثقب المركزي 50 ملم بصمة تركيب محددة ،وتصميم اللحاف غير القابل للإزالة يعني أن جسم الترميز يتم تركيبه كمجموعة متكاملة بدلاً من مجموعة قابلة للفصل بين اللحاف والجسم.
يحمل المرفق المتكامل ذو 17 دبوسًا جميع اتصالات الإشارة والطاقة إلى مكبر محرك الغزل عبر كابل تشفير الغزل المخصص.
واحدة من أهم جوانب مواصفات A860-0309-T302 هي التوافق مع الخلفية: إنها تحل محل سلسلة A86L-0027-0001 بأكملها من برامج ترميز فانوك السابقة. This means machines that originally carried any A86L-0027-0001 variant can be directly upgraded to the A860-0309-T302 with the appropriate cable — a useful point for facilities managing older machine fleets where original spindle coder variants are difficult to source.
| المعلم | القيمة |
|---|---|
| القرار | 1024 PPR |
| السرعة القصوى | 10,000 دورة في الدقيقة |
| الشريط | 68ملم مربع |
| مركز الحفر | 50ملم |
| المرفق | 17-البين متكاملة |
| نوع الترميز | الخارجي (منفصل عن محرك الغزل) |
| البدائل | جميع السلسلة A86L-0027-0001 |
| التطبيق | ردود الفعل عن موقع الغزل CNC |
| المصنع | فانوك (كورودا) |
سرعة الغزل هو أحد أبعاد التحكم في الغزل فقط. الموقف مهم لأربع وظائف CNC متميزة تمكنها A860-0309-T302 مباشرة:
طوق صلبهو الأكثر أهمية من الناحية التشغيلية. في دورة التنصت الصلبة،يتحرك الفولاذ و محور Z في نسبة ثابتة رياضيا 1 دورة من الفولاذ تقدم محور Z بمقدار واحد بالضبط من عرض الخيط.
يوفر مكيف موقع الغزل ردود الفعل الزاوية في الوقت الحقيقي التي تحافظ على هذا التزامن بشكل وثيق من خلال تسارع الغزل والسرعة الثابتة ومراحل التباطؤ.بدون رمز وضع عالي الدقة، الضغط الصلب ينتج خيوط غير ملائمة أو كسر الصنبور.
1024 PPR من A860-0309-T302 تقسم كل دورة إلى 4،096 حافة مربعة،إعطاء CNC مرجعية مزامنة كثيفة بما فيه الكفاية للاتصال الموثوق بها في سرعات الفولاذ المستخدمة في الإنتاج.
توجيه الغزلهو إيقاف الغزل في وضع زاوي دقيق لتحقيق محاذاة الأداة مع كلب الدفع في آلة تغيير الأدوات التلقائية ، أو لتحقيق محاذاة شريط مع المفتاح.النبض Z من A860-0309-T302 (نبض مرجعية واحدة لكل دورة) يشير إلى موقف مرجعية الزاوية من الغزل.
يستخدم المحرك هذه الإشارة لإيقاف الغزل بشكل متكرر في زاوية التوجيه المطلوبة.
التحكم في المحور Cعلى مراكز الدوران مع مؤشر فولاذ CNC يستخدم مكيف الفولاذ لتوفير ردود فعل الموقف اللازمة لتمرير الفولاذ كمحور CNC دواري.مع 4 × تشفير التربيع، ينتج 4,096 موقع العد لكل دورة لحساب التداخل في محور C.
Cs التحكم في الخطوط العريضةon CNC lathes with high-end spindle drive systems uses the spindle position coder as the feedback element for slow-speed spindle contouring — moving the spindle at controlled feed rates in coordination with the X and Z axes to machine complex profiles.
تتطلب هذه الوظيفة ردود فعل موقف سلسة منخفضة الضوضاء عند سرعات عمود منخفضة للغاية ، والتي يوفرها الاستشعار البصري من A860-0309-T302.
يتم تثبيت A860-0309-T302 على العمود الخلفي لمحرك الغزل أو على رأس الغزل للآلة اعتمادًا على تصميم صانع الآلة.
يحتوي فتحة 50 ملم على عمود محرك الغزل الذي يمر من خلال الترميز ؛ يجب على العمود إشراك آلية الاقتران في الترميز لتشغيل قرص ترميز الموقف.
يوفر الستار مربع 68 ملم واجهة التثبيت إلى المقصورة الخلفية للمحرك.
محاذاة الارتباط أمر حاسميجب أن يعمل قرص الترميز وربط العمود مركزيًا مع عمود المحرك أي غرابة تنتج تباينًا دوريًا في توقيت نبض الترميز الذي تقرأه CNC على أنه موجة السرعة، والتي يمكن أن تسبب أخطاء دورية في التصنيع في التشطيب السطحي.
توصي Fanuc باتباع إجراء تثبيت مشفر الدوران في دليل صيانة محرك الدوران لمزيج نموذج محرك ومشفر محدد.
س1: هل A860-0309-T302 يحل محل جميع المتغيرات في سلسلة A86L-0027-0001 دون أي تعديل إضافي؟
A860-0309-T302 هو البديل الموحد لجميع إصدارات سلسلة A86L-0027-0001. في معظم الحالات ، يتم تثبيته مباشرة مع أجهزة التركيب الحالية وكابل محرك الغزل.
في بعض المنشآتيمكن أن يختلف رابط الكابل في نهاية الترميز بين الاختلاف الأصلي A86L و T302.
قد تكون هناك حاجة إلى محول كابل أو كابل بديل إذا لم تتطابق الموصولات مباشرة.
س2: ما هو إنذار CNC الذي يظهر عندما تفشل A860-0309-T302 أو تطور خطأ؟
تظهر أخطاء مشفر الغزل كإنذارات من سلسلة SP على أجهزة التحكم في Fanuc. SP0749 (انقطاع مشفر موقع الغزل) ، SP0741 (خطأ الاتصال مع مشفر موقع الغزل) ،و SP0750 (خطأ عدد مكانهم في مكانهم) هي أكثر الإنذارات شيوعًا المتعلقة بـ A860-0309-T302.
تظهر هذه الإنذارات عادة عند محاولة الضغط الصلب أو توجيه الغزل - وظائف CNC التي تتطلب مشفر الموقف.
يجب فحص كابل الترميز والمتصل أولاً قبل الاستنتاج أن الترميز قد فشل ، حيث أن الموصولات الفارغة هي سبب متكرر لـ SP0749.
السؤال 3: ما هو أهمية الحد الأقصى للسرعة المسجلة من 10000 دورة في الدقيقة، وهل يضر تجاوزها بالمترجم؟
10،000rpm هو الحد الأقصى المحدد في Fanuc لـ A860-0309-T302 عند سرعة PPR المسجلة 1,024 فوق هذه السرعة ، قد لا تعالج الإلكترونيات بشكل موثوق024 نبضة لكل دورة إلى خيار مربع نظيف، ويمكن أن تولد CNC أخطاء ردود الفعل السرعة.
التشغيل المستمر فوق 10000 دورة في الدقيقة يخاطر كل من فقدان جودة الإشارة والأضرار الميكانيكية من القوى الطائرة المركزية على تجمع القرص الدوار.
يجب عدم تجاوز الحد الأقصى للسرعة المكيفة؛ تحقق من أن الحد الأقصى لسرعة الغزل في الآلة لا يتجاوز 10000 دورة في الدقيقة قبل تحديد هذا المكيف لتركيب معين.
السؤال 4: هل يتم استخدام A860-0309-T302 على محرك الغزل أو على رأس الغزل للآلة ، وهل يؤثر الموقع على وظيفته؟
يمكن تركيب A860-0309-T302 إما على العمود الخلفي لمحرك الغزل أو على رأس الغزل للآلة ، اعتمادًا على تصميم صانع الآلة.
أجهزة ترميز المواقع المثبتة على المحرك أكثر شيوعًا ؛ يتم استخدام تركيب رأس الغزل عندما يكون للغزل ناقل انتقال معدات بين المحرك والغزل ،و CNC يتطلب ردود الفعل الموقف في الغزل الفعلي (بعد التروس)ليس عند المحرك
عندما يتم تركيبها على المحرك مع ناقل نقل، يجب أن تطبق CNC تصحيح نسبة التروس في معايير تحكم الغزل الخاص بها لتحويل حسابات موقف المحرك إلى حسابات موقف الغزل الفعلي.
عندما يتم تركيبها على رأس الغزل ، لا يلزم تصحيح نسبة التروس.
يتم تحديد مكان التثبيت المناسب في وثائق صانع الآلة.
السؤال 5: هل يمكن استخدام A860-0309-T302 للتغذية الارتجاعية القياسية لمحور الخدمة بدلاً من تطبيق الغزل؟
رقم: A860-0309-T302 هو مبرمج موقع مشغل خارجي مع رابط 17-pin وتنسيق إشارة خاصة واجهة مكبر محرك مشغل Fanuc.
لا يمكن استبدالها مع مشفرات نبضات محركات الخدمة (A860-0346 ، A860-0356 ، A860-2001 ، إلخ) التي تستخدم بروتوكولات سلسلة وموصلات مختلفة لتعليقات حلقة مغلقة محور الخدمة.
وظيفة رمزية موقع الغزل هو حصرا لتوفير محرك الغزل مع بيانات الموقف الزاوي للنقر، التوجه،و وظائف المحور C ليس جزءًا من حلقة تنظيم سرعة الغزل (تلك الوظيفة تنتمي إلى مستشعر MZi).
