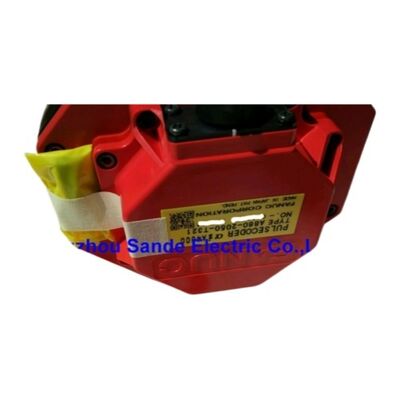

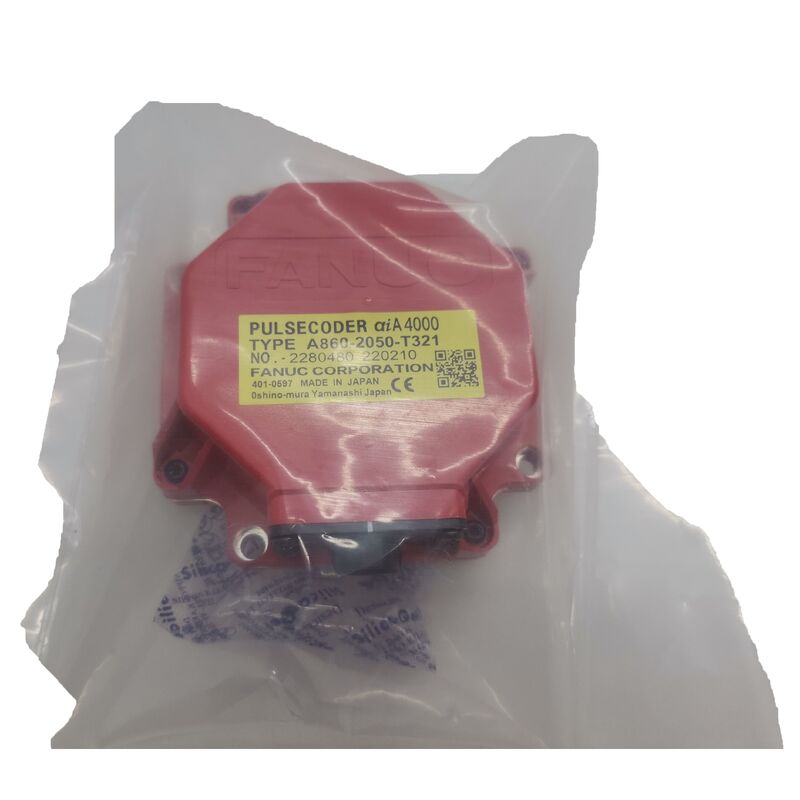

وحدة تشفير النبضات FANUC A860-2050-T321 — مشفر مطلق aiA4000 لمحركات السيرفو AC من سلسلة Alpha i

يبدأ كل أمر تحديد موضع تنفذه آلة CNC بتحكم يعرف بالضبط مكان عمود المحرك. وحدة FANUC A860-2050-T321 هي مشفر النبضات المطلق المسؤول عن تقديم هذه المعلومات على محركات السيرفو من سلسلة FANUC Alpha i — مشفر مطلق عالي الدقة، مصنف IP67 مصمم لعائلة محركات Alpha i ذات الإطار المتوسط إلى الكبير التي شغلت مراكز التشغيل الآلي الدقيقة، ومراكز الخراطة، والروبوتات الصناعية على مدار عقدين من التصنيع.

تغذية مطلقة — لا حاجة للرجوع إلى نقطة البداية

يحدد تصنيف "مطلق" هذا المشفر عن البدائل التزايدية، وهو أمر مهم في بيئات الإنتاج. كل زاوية لموضع عمود المحرك تقابل رمزًا فريدًا صادرًا من A860-2050-T321. عند استعادة الطاقة بعد إيقاف تشغيل الآلة — مخطط له أو غير ذلك — يقرأ مضخم السيرفو FANUC المشفر ويعرف موضع المحور على الفور.

لا حركة للمحور. لا دورة عودة مرجعية. لا انتظار.

بالنسبة للخلايا الآلية ومراكز التشغيل متعددة المحاور حيث يمكن أن تضيف تسلسلات الرجوع إلى نقطة البداية دقائق إلى كل إعادة تشغيل، يترجم ذلك مباشرة إلى وقت تشغيل منتج. كما أنه مهم بعد انقطاعات الطاقة غير المتوقعة: تعرف الآلة مكان توقفها، مما يجعل استئناف العمليات المتوقفة بشكل متحكم فيه أكثر سهولة مما سيكون عليه مع نظام تغذية تزايدي.

المواصفات الفنية

فهم تسمية aiA4000

تحدد aiA4000 جيل المشفر وبروتوكول التغذية. يؤكد البادئة "ai" أن هذا هو سلسلة Alpha i — الجيل الثاني من منصة محركات السيرفو AC من FANUC التي خلفت سلسلة Alpha الأصلية وقدمت دقة محسنة، واتصال FSSB (ناقل سيرفو تسلسلي من FANUC)، وختم بيئي محسّن عبر النطاق.

يشير مكون A4000 في التسمية إلى موضع المشفر ضمن عائلة دقة aiA من FANUC. يوفر هذا المشفر المطلق ذو 20 بت مضخم السيرفو تدفقًا كثيفًا من بيانات الموضع عند كل زاوية عمود، مما يتيح حلقات التحكم الضيقة التي تتطلبها عمليات التشغيل عالية السرعة الحديثة وتحديد المواقع الدقيقة.

حماية IP67 — مصمم لبيئة أدوات الآلات

الغلاف المحكم IP67 ليس خيارًا إضافيًا — إنه متطلب أساسي لمشفر يعيش داخل محرك سيرفو على آلة إنتاج. IP67 يعني استبعادًا كاملاً للغبار والقدرة على تحمل الغمر في الماء حتى عمق متر واحد. من الناحية العملية للتشغيل، يشمل ذلك:

• رذاذ سائل التبريد من أنظمة التبريد عالية الضغط عبر المغزل والفيضانات
• ضباب سائل القطع الذي يتخلل داخل الآلة أثناء عمليات القطع الطويلة
• التنظيف بالمسح بين المهام أو في نهاية الوردية
• التكثف الناتج عن دورات درجة الحرارة في الورش المكيفة

بدون ختم مناسب، تتدهور عناصر المشفر البصري بمرور الوقت في هذه الظروف — مما يؤدي إلى أخطاء موضع متقطعة، وإنذارات سيرفو FANUC، وفشل المشفر في النهاية. يطيل بناء IP67 عمر الخدمة حيث تفشل المشفرات ذات التصنيف الأقل قبل الأوان.

نطاق محركات Alpha i المتوافقة

A860-2050-T321 هو المشفر المثبت في المصنع لمحركات السيرفو ، ويغطي الموديلات من αiS4/3000-B حتى αi8، αi12، αi22، αi30، αi40، ومتغيرات αi50 -B. تحقق من أن رقم قطعة المحرك ينتهي باللاحقة -B — هذا التصنيف يشير تحديدًا إلى متغير المشفر aiA4000 المصنف IP67. — نماذج الإطار المتوسط والكبير في عائلة Alpha i. وفقًا لوثائق محركات FANUC وموردي المشفرات المتخصصين، يشمل ذلك نطاقًا واسعًا من أحجام المحركات من αiS4/3000-B المدمج حتى متغيرات αi50 عالية العزم، بما في ذلك:

αiS4، αi8، αi12، αi22، αi30، αi40، αi50 — جميعها في تكوين -B seriesيشير اللاحقة -B في رقم قطعة المحرك إلى أن هذه المحركات تستخدم المشفر aiA4000 المصنف IP67 بدلاً من متغيرات المشفر الأقدم غير المصنفة IP67. تحقق دائمًا من لاحقة المحرك قبل الطلب للتأكد من أن هذا هو مشفر النبضات الصحيح لطراز المحرك المحدد الخاص بك.

أين يعمل هذا المشفر اليوم

تم تثبيت محركات السيرفو FANUC Alpha i مع مشفر النبضات A860-2050-T321 عبر مجموعة واسعة جدًا من معدات CNC من منتصف العقد الأول من القرن الحادي والعشرين حتى الوقت الحاضر:

مراكز التشغيل CNC

— محركات المحور X، Y، Z، و B/C الأساسية على مراكز التشغيل الأفقية والرأسية من الشركات المصنعة الرئيسية بما في ذلك Mazak، و Makino، و Okuma، و DMG Mori، و Doosan باستخدام وحدات تحكم FANUC 16i، و 18i، و 30i، و 31iمراكز الخراطة والتشغيل والتحويل CNC

— محركات سيرفو المحور وأنظمة المغزل الفرعية على المخارط متعددة المحاور ومنصات التشغيل والتحويلروبوتات FANUC الصناعية

— محاور القيادة المشتركة على الروبوتات من سلسلة M و R حيث تُستخدم أطر محركات Alpha i الأكبر في مفاصل المعصم والمرفق ذات الحمولة العاليةخطوط الإنتاج المخصصة

— أنظمة النقل التي تعمل بالسيرفو، ومغيرات المنصات، والخلايا الآلية حيث توفر محركات FANUC Alpha i محركات المحور المنشطةملاحظة حول قابلية الإصلاح

هذا يستحق المعالجة مباشرة لأن سوق إصلاح المشفرات يولد ارتباكًا كبيرًا. تُصنع مشفرات النبضات aiA4000 من FANUC كوحدات محكمة الغلق، ولا يمكن صيانة القرص البصري الداخلي والوصلة في الميدان بالمعنى التقليدي. في حين أن بعض الموردين يدعون القدرة على الإصلاح، فإن خدمات المشفرات المتخصصة التي لديها منصات اختبار FANUC CNC تلاحظ باستمرار أن الإصلاح الحقيقي لهذه الوحدات غير شائع — تشخيص الأعطال والاستبدال هي خيارات الخدمة الواقعية.

بالنسبة لفرق الصيانة التي تتعامل مع أعطال المشفرات، فإن الخيارات العملية هي الاستبدال بوحدة وظيفية تم التحقق منها (جديدة أو مستعملة تم اختبارها)، أو إشراك مرفق متخصص لإصلاح محركات FANUC يمكنه اختبار المشفر في ظروف قيادة سيرفو واقعية لتأكيد العطل قبل الالتزام بالاستبدال.

الأسئلة الشائعة

س 1: أي محركات سيرفو FANUC تستخدم مشفر النبضات A860-2050-T321؟

يتم تركيب هذا المشفر على محركات السيرفو AC من سلسلة

FANUC Alpha i -B series، ويغطي الموديلات من αiS4/3000-B حتى αi8، αi12، αi22، αi30، αi40، ومتغيرات αi50 -B. تحقق من أن رقم قطعة المحرك ينتهي باللاحقة -B — هذا التصنيف يشير تحديدًا إلى متغير المشفر aiA4000 المصنف IP67.س 2: ما هي دقة A860-2050-T321؟

يستخدم A860-2050-T321 بنية

موضع مطلق 20 بت، مما يوفر بيانات زاوية عمود عالية الدقة لمضخم السيرفو FANUC عبر رابط الاتصال التسلسلي عالي السرعة من FANUC. تدعم هذه الدقة تحملات تحديد المواقع والتشكيل الضيقة التي تتطلبها تطبيقات التشغيل CNC والروبوتات الحديثة.س 3: ما هي وحدات تحكم CNC من FANUC المتوافقة مع هذا المشفر؟

يعمل A860-2050-T321 مع مضخمات السيرفو FANUC (وحدات SVM من سلسلة αi) المقترنة بوحدات تحكم CNC في عائلات

0i، 16i/18i/21i، و 30i/31i/32i — المنصات المهيمنة من FANUC عبر أدوات الآلات والروبوتات المصنوعة من منتصف العقد الأول من القرن الحادي والعشرين حتى الوقت الحاضر.س 4: لماذا تعتبر حماية IP67 مهمة لمشفر محرك السيرفو؟

تتعرض مشفرات محركات السيرفو على أدوات الآلات CNC باستمرار لرذاذ سائل التبريد، وضباب سائل القطع، ودورات التنظيف بالمسح. بدون ختم مناسب، تتدهور الرطوبة والتلوث المكونات الاستشعار البصري بمرور الوقت، مما يؤدي إلى أخطاء في الموضع وفشل المشفر في النهاية. يضمن IP67 — استبعاد كامل للغبار والغمر في الماء حتى متر واحد — أن المشفر يحافظ على تشغيل موثوق به في بيئات التشغيل الإنتاجية طوال عمر خدمته.

س 5: هل يمكن إصلاح A860-2050-T321 إذا فشل؟

الإصلاح الحقيقي نادرًا ما يكون عمليًا. تصنع FANUC aiA4000 كوحدة محكمة الغلق، ولا يتم تصميم التجميع البصري الداخلي للتفكيك في الميدان. يمكن لخدمات مشفرات FANUC المتخصصة إجراء تشخيص الأعطال باستخدام منصات اختبار مخصصة، ولكن في معظم حالات الفشل، يكون المسار الصحيح هو الاستبدال بوحدة وظيفية تم التحقق منها. قبل الاستبدال، تأكد من أن العطل في المشفر بدلاً من الكابل أو المضخم — الاختبار على محرك جيد معروف هو خطوة التشخيص الحاسمة.
