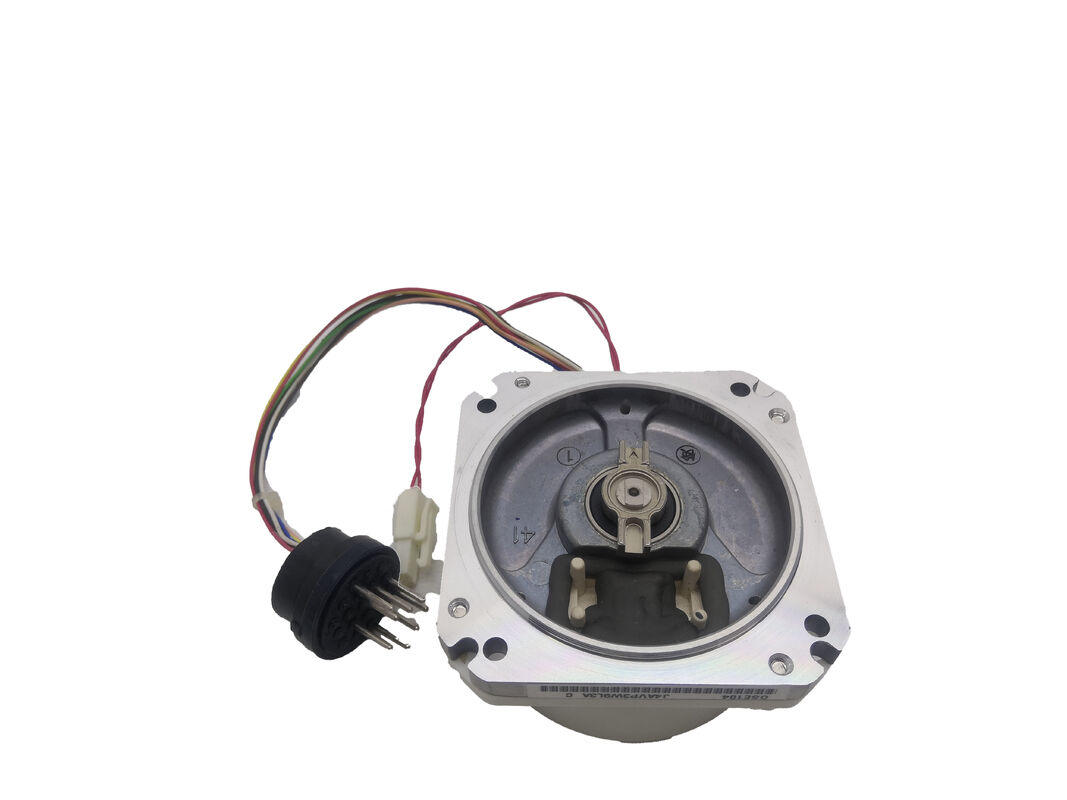

مشغل سيرفو موتور ميتسوبيشي OSE104 — مشغل تسلسلي تزايدي بدقة 100,000 دورة في الدقيقة، متوافق مع MELDAS

نظرة عامة على المنتج

رقم القطعة: OSE104

تم البحث عنه أيضًا باسم: Mitsubishi OSE104, OSE-104, Mitsubishi OSE 104, MELSERVO OSE104

النوع: مشغل داخلي لمحرك السيرفو (تسلسلي تزايدي)

التصنيف: مشغل دوار داخلي من سلسلة Mitsubishi MELSERVO — بدقة 100,000 دورة في الدقيقة، واجهة تسلسلية 5V TTL، مدعوم بالبطارية، متوافق مع سلسلة مضخمات السيرفو MDS-A / MDS-B / MDS-C1

المواصفات الفنية

ما هو OSE104 — ولماذا الحصول عليه بشكل صحيح مهم

يصف مواصفات Mitsubishi OSE104 هو مشغل دوار داخلي — جهاز تغذية راجعة للموضع والسرعة مدمج في الجزء الخلفي من محركات السيرفو من ميتسوبيشي كمكون أساسي لنظام السيرفو المغلق الحلقة MELSERVO. إنه ليس مشغلًا دوارًا مستقلاً يمكن تركيبه بشكل مستقل. إنه موجود داخل جسم المحرك، متصل مباشرة بعمود المحرك، ويتواصل مع مضخم السيرفو من سلسلة MDS من ميتسوبيشي عبر واجهة تسلسلية مخصصة ذات 4 أسلاك.

عندما يفشل OSE104 — أو عندما يؤدي التلوث إلى تدهور قرصه البصري لدرجة أن إشارة التغذية الراجعة تصبح غير موثوقة — يتوقف المحور الذي يخدمه عن العمل بشكل صحيح. لا يمكن لمضخم السيرفو الحفاظ على الحلقة المغلقة، ويصدر نظام التحكم الرقمي (CNC) إنذارات للمشغل أو الكاشف، ويتوقف الإنتاج. فهم ما هو هذا المشغل بالضبط، وما هي المحركات التي يناسبها، وما هي سلسلة المضخمات التي يعمل معها هو نقطة البداية لإعادة تشغيل الجهاز دون طلب الجزء الخطأ.

يصف مواصفات رمز OSE إلى أن هذا المشغل هو النسخة التزايدية في عائلة مشغلات OSx من ميتسوبيشي. نظيره، OSA104، يحمل نفس دقة 100,000 دورة في الدقيقة ولكنه مشغل مطلق يحتفظ بموضع متعدد الدورات خلال أحداث انقطاع التيار الكهربائي. OSE104 تزايدي — يتطلب دورة عودة إلى المرجع (تصفير) عند كل تشغيل لإنشاء إحداثيات المحور.

100,000 دورة في الدقيقة — فهم رقم الدقة

يصف مواصفات 100,000 نبضة لكل دورة ما يبلغه OSE104 لمضخم السيرفو MDS من ميتسوبيشي كدقة مشغل قابلة للاستخدام لإغلاق حلقة الموضع. الرقم الذي يظهر في الأجهزة الداخلية للمشغل أعلى بالفعل — ينتج القرص البصري ذو 20 بت 1,048,576 عدًا لكل دورة — ولكن نظام القيادة يقوم بتوسيع هذا إلى 100,000 دورة في الدقيقة كدقة عمل مبلغ عنها.

من الناحية العملية، ماذا يعني 100,000 دورة في الدقيقة على محور آلة أداة CNC؟ على برغي كروي بمسافة 5 مم في اقتران مباشر، تقوم 100,000 عد لكل دورة بتحديد كل عداد للمشغل إلى 50 نانومتر من الإزاحة الخطية. بالنسبة لمراكز التشغيل الرأسية، والمخارط CNC، ومراكز الدوران متعددة المحاور حيث يوجد OSE104 بشكل شائع — خاصة آلات Mazak التي تعمل بوحدات تحكم MELDAS — توفر هذه الدقة جودة التغذية الراجعة التي يحتاجها نظام التحكم للحفاظ على تفاوتات موضعية دقيقة وتقديم جودة تشطيب السطح التي تم تصميم الآلة لإنتاجها.

يقع OSE104 في مستوى الدقة المتوسط لعائلة مشغلات ميتسوبيشي. فوقه يقع OSE105 بدقة 1,000,000 دورة في الدقيقة — عشرة أضعاف دقة العمل، يستخدم حيث تكون دقة التشكيل القصوى مطلوبة. أسفل OSE104 توجد أنواع مشغلات أقدم (OHE25K، إلخ) التي استخدمت واجهات متوازية مربعة بدلاً من البروتوكول التسلسلي. دقة 100,000 دورة في الدقيقة لـ OSE104 هي المواصفات الصحيحة لمجموعات المحرك والمضخم التي تم تصميمه لها — ليست غير كافية لتطبيقه ولا يتم استخدامها بشكل غير كامل من قبل نظام التحكم.

واجهة TTL التسلسلية 5V — أربعة أسلاك، بروتوكول رقمي

يتواصل OSE104 عبر بروتوكول تسلسلي خاص بميتسوبيشي عبر أربعة خطوط 5V TTL:

• MR / MRR(خطوط الطلب، زوج تفاضلي) — يرسل المضخم نبضات طلب أو رموز بيانات إلى المشغل لأمر إرسال بيانات الموضع
• MD / MDR(خطوط البيانات، زوج تفاضلي) — يرسل المشغل بيانات الموضع مرة أخرى إلى المضخم استجابةً للطلب

هذه بنية تسلسلية تعتمد على الطلب والاستجابة: لا يبث المشغل بيانات الموضع باستمرار. يبدأ مضخم السيرفو MDS كل تبادل بيانات عن طريق إرسال رمز طلب على خطوط MR/MRR، ويستجيب المشغل ببيانات الموضع الحالية على خطوط MD/MDR. يعمل البروتوكول بمستويات إشارة 5V TTL وليس متوافقًا مع RS-422 أو أي واجهة تسلسلية قياسية أخرى — إنه خاص بميتسوبيشي.

نتيجة عملية لهذا التصميم: لن يقوم OSE104 بإخراج بيانات الموضع بنفسه عند تشغيله. يؤدي تطبيق مصدر طاقة 5 فولت على المشغل بدون مضخم MDS متصل يصدر طلبات إلى عدم وجود إخراج على خطوط البيانات. هذا سلوك طبيعي — لا يشير إلى مشغل معيب. يجب على الفنيين الذين يقومون باستكشاف أخطاء المشغل وإصلاحها بدون مضخم الآلة الفعلي أن يأخذوا ذلك في الاعتبار: أجهزة اختبار المشغل العامة التي تطبق الطاقة وتبحث عن إخراج A/B/Z لن تعمل مع OSE104.

يوفر الزوج التفاضلي على كل من خطوط الطلب والبيانات الحصانة ضد الضوضاء المناسبة لبيئة آلة الأدوات — حيث توجد أسلاك الطاقة، ومحركات التردد المتغيرة، ومصادر الضوضاء الأخرى في مكان قريب من توجيه كابل المشغل.

احتفاظ الموضع مدعوم بالبطارية

على الرغم من كونه مشغلًا تزايديًا — والذي بحكم تعريفه لا يحتفظ بالموضع عند انقطاع التيار الكهربائي — يشتمل OSE104 على عداد موضع مدعوم بالبطارية يخزن قيمة العد المتراكمة عند إزالة طاقة المحرك والتحكم.

عادةً ما توجد البطارية التي تدعم هذا العداد في لوحة تحكم MELDAS الخاصة بالآلة أو في وحدة مضخم السيرفو MDS، وليس داخل المشغل نفسه. تحافظ المكثفات الداخلية للمشغل أو البطارية الخارجية على قيمة العد أثناء دورات الطاقة. عند تشغيل نظام CNC بعد إيقاف تشغيل عادي، يحافظ العد المدعوم بالبطارية على آخر موضع معروف — ولكن النظام لا يزال يتطلب دورة عودة إلى المرجع (تصفير) لإنشاء إحداثيات الآلة التي تم التحقق منها. يقلل النسخ الاحتياطي للبطارية من خطر فقدان الموضع في انقطاعات الطاقة القصيرة، ولكنه لا يجعل OSE104 مكافئًا وظيفيًا لمشغل OSA104 المطلق لسلوك بدء التشغيل.

حالة البطارية مهمة: عندما يصدر مضخم MDS أو وحدة تحكم MELDAS إنذار بطارية مرتبط بدائرة النسخ الاحتياطي للمشغل، استبدل البطارية على الفور. السماح لها بالنفاد تمامًا يعيد تعيين العد المخزن، وقد يفقد المحور علاقته المرجعية عند التشغيل التالي.

المحركات والمضخمات المتوافقة

يتوافق OSE104 مع سلاسل محركات السيرفو التالية من ميتسوبيشي عند تكوينه كمشغل داخلي لطرف المحرك:

محركات السيرفو المتوافقة: محركات سيرفو ميتسوبيشي من سلسلة HA-N, HA-LF, و HC حيث تم تركيب المحرك في الأصل مع OSE104 أو نسخة OSE104. العديد من محركات السيرفو من ميتسوبيشي المثبتة في آلات Mazak CNC (VMCs, مراكز الدوران, آلات متعددة المحاور) التي تعمل بوحدات تحكم MELDAS أو Mazatrol تحمل هذا النوع من المشغلات.

مضخمات السيرفو المتوافقة: تم إدراج OSE104 في جداول توافق المشغلات لوحدات مضخم السيرفو من سلسلة MDS-A-SVJ, MDS-B-SVJ2, MDS-B-V, و MDS-C1-V. كما أنه مدعوم في سلسلة MDS-B Vx4. يحدد برنامج تشغيل المحرك نوع المشغل بواسطة معرف الجهاز الخاص به، والذي يقرأه المضخم أثناء تسلسل التهيئة.

غير متوافق مع مضخمات مشغلات النبضات القديمة OHE/OHA: المشغلات التسلسلية لطرف المحرك (نوع OSA/OSE) ليست قابلة للتبديل مع واجهات مشغلات النبضات التزايدية القديمة OHE/OHA. إذا كانت الآلة تستخدم في الأصل مشغلات متوازية من نوع OHE، فلا يمكن استخدام OSE104 كبديل مباشر دون التحقق من دعم المضخم للمشغلات التسلسلية.

رموز إصدارات OSE104

يغطي رقم القطعة الأساسي OSE104 تكوين التركيب القياسي. تشير لاحقات الإصدار إلى ترتيبات تركيب بديلة أو خيارات بيئية:

تتشارك إصدارات S/S1/S2 نفس لوحة الدوائر المطبوعة، والبرنامج الثابت، ومعرف المشغل مثل OSE104 الأساسي. تتواصل بشكل متطابق مع مضخم MDS وتوفر نفس دقة 100,000 دورة في الدقيقة المبلغ عنها. الاختلافات ميكانيكية — أنماط فتحات التركيب على جسم المشغل. تأكد من تطابق تكوين التركيب المادي مع جيب المشغل في المحرك قبل طلب إصدار معين.

أنماط الفشل الشائعة — لماذا يفشل OSE104

تكشف سجلات الإصلاح من مرافق خدمة المشغلات المؤهلة عن نمط ثابت لأنماط فشل OSE104 التي تفسر ما يحدث خطأ ولماذا يتصرف المشغل كما يفعل عند الفشل:

تلوث القرص البصري. يستخدم OSE104 قرص ترميز بصري ذو 20 بت يمر الضوء من خلاله لإنتاج إشارة الموضع. بمرور الوقت في بيئة آلة الأدوات، يمكن أن تتراكم الملوثات الدقيقة — رذاذ سائل التبريد، بخار زيت القطع، الغبار المعدني — على سطح القرص كطبقة رقيقة ومتساوية غير مرئية بالعين المجردة ولكنها تشتت الشعاع البصري بما يكفي لتدهور جودة الإشارة. ينتج عن هذا أخطاء موضع متقطعة، واهتزاز سيرفو على المحور، وفي النهاية ظروف الحمل الزائد أو إنذارات الكاشف المميزة لتلوث المشغل البصري. يتراكم التلوث تدريجيًا، وهذا هو السبب في أن المحور المتأثر قد يعمل بشكل طبيعي لعدة أشهر قبل أن تتدهور جودة الإشارة بما يكفي لإصدار الإنذارات.

فشل المكثفات. المكثفات الداخلية في الدائرة الإلكترونية للمشغل هي عنصر فشل متكرر — تظهر المكثفات السيئة باستمرار في سجلات الإصلاح لـ OSE104 عبر مرافق خدمة متعددة. يؤدي فشل المكثف عادةً إلى أخطاء اتصال متقطعة بين المشغل والمضخم، أو فقدان كامل لاستجابة المشغل.

تآكل المحامل. يدعم المحمل الداخلي للمشغل آلية اقتران العمود. يؤدي تدهور المحمل إلى إدخال تشوه ميكانيكي في دوران القرص البصري، مما يؤدي بدوره إلى أخطاء دورية في إشارة الموضع. يتم تحديد المحامل الفاشلة على OSE104 في سجلات الخدمة من منطقة الدقة ومرافق الإصلاح الأخرى كنمط فشل متكرر يتم صيانته.

OSE104 مقابل OSA104 — الاختيار بين التزايدي والمطلق

سؤال يظهر بشكل متكرر عند استبدال OSE104 هو ما إذا كان سيتم الترقية إلى OSA104 — نسخة المشغل المطلق بنفس دقة 100,000 دورة في الدقيقة. يستخدم المشغلان نفس أجهزة لوحة الدوائر ويتواصلان عبر نفس البروتوكول التسلسلي. الفرق هو أن OSA104 يحتفظ بسجل موضع مطلق حقيقي متعدد الدورات لا يتطلب نسخًا احتياطيًا للبطارية للاحتفاظ بالموضع بنفس الطريقة التي يفعلها OSE104 التزايدي.

من الناحية العملية، على الآلات التي تعمل بوحدات تحكم MELDAS أو Mazatrol، فإن الترقية من OSE104 إلى OSA104 ممكنة ميكانيكيًا وكهربائيًا — نفس الشكل المادي، نفس الواجهة التسلسلية، نفس توافق المضخم. يتعرف نظام CNC على نوع المشغل عبر معرف الجهاز الخاص به أثناء بدء التشغيل. الفائدة التشغيلية ذات مغزى: مع OSA104، يتم إلغاء دورة العودة إلى المرجع عند كل تشغيل. يتم الاحتفاظ بإحداثيات المحور عبر انقطاع التيار الكهربائي، مما يقلل من وقت بدء تشغيل الآلة ويبسط استعادة الإنذار.

يعتمد ما إذا كانت الترقية مناسبة على الآلة المحددة، وإصدار CNC، وتكوين المعلمات. على الآلات المعدة بالفعل لعملية العودة إلى المرجع، يلزم تعديل المعلمات بعد تركيب OSA104. تأكد من أن إعدادات معلمات المشغل في CNC تدعم تشغيل المشغل المطلق من نوع OSA قبل إجراء التبديل.

التطبيقات النموذجية

مراكز التشغيل الرأسية ومراكز الدوران CNC من Mazak. OSE104 هو نوع مشغل قياسي عبر مجموعة واسعة من آلات Mazak التي يتم التحكم فيها بواسطة Meldas 520، Mazatrol T-Plus، Mazatrol M-Plus، وأجيال تحكم MELDAS المكافئة. غالبًا ما تحمل محركات محاور التغذية (X، Y، Z) في هذه الآلات مشغلات OSE104 التي تتطلب الاستبدال عندما يؤدي التلوث أو فشل المكونات إلى إنهاء عمر خدمتها.

آلات مزودة بمحركات سيرفو Mitsubishi HA-N و HA-LF. مراكز التشغيل CNC، ومراكز الدوران، وغيرها من الآلات المجهزة بمحركات سيرفو من سلسلة Mitsubishi HA-N أو HA-LF تعمل على أنظمة قيادة من سلسلة MDS-A أو MDS-B، حيث يعد OSE104 مواصفات المشغل القياسية لطرف المحرك.

أنظمة قيادة المحرك من سلسلة HC MDS-B/MDS-C1. تطبيقات محاور التغذية والموضع على الآلات المجهزة بمحركات Mitsubishi من سلسلة HC ومضخمات السيرفو MDS-B-V أو MDS-C1-V، حيث يتم تأكيد توافق مشغل OSE104 في قائمة المشغلات المدعومة للمضخم.

استبدال المشغل أثناء إعادة بناء المحرك. مرافق إصلاح محركات السيرفو التي تستبدل المشغل الداخلي في محركات Mitsubishi كجزء من عملية إعادة بناء كاملة للمحرك — تركيب OSE104 جديد أو مجدد كجزء من خدمة استبدال المحامل واللف والمشغل.

أسئلة وأجوبة

س1: ما هو الفرق بين OSE104 و OSA104؟

كلاهما يعمل بدقة 100,000 دورة في الدقيقة ويستخدمان نفس الواجهة التسلسلية ذات 4 أسلاك مع مضخمات سلسلة MDS. الفرق الأساسي هو الاحتفاظ بالموضع: OSA104 مطلق — يحتفظ بموضع متعدد الدورات عبر انقطاع التيار الكهربائي دون الحاجة إلى نسخ احتياطي للبطارية بنفس الطريقة، ويتم معرفة إحداثيات المحور فورًا عند التشغيل دون دورة تصفير. OSE104 تزايدي — لا يتم الاحتفاظ بالموضع بشكل مطلق، ويتطلب اجتيازًا للعودة إلى المرجع (تصفير) عند كل تشغيل لنظام CNC لإنشاء إحداثيات الآلة. كلاهما يناسب نفس أجسام المحركات ومدعوم بنفس سلسلة مضخمات MDS. يلغي OSA104 متطلب التصفير بتكلفة أعلى قليلاً.

س2: لماذا يظهر المحور الذي يحتوي على مشغل OSE104 اهتزازًا وإنذارات حمل زائد؟

السبب الأكثر شيوعًا هو تلوث قرص الترميز البصري — طبقة رقيقة ومتساوية من رذاذ سائل التبريد أو بخار الزيت تترسب على سطح القرص بمرور الوقت، مما يشتت الشعاع البصري ويضعف جودة الإشارة. لا يمكن لمضخم السيرفو إغلاق حلقة الموضع بشكل موثوق على إشارة تغذية راجعة تالفة، مما ينتج عنه اهتزاز المحور، وأخطاء تتبع، وفي النهاية إنذارات حمل زائد أو كاشف. تنظيف القرص بالكحول الأيزوبروبيلي بقطعة قماش من الألياف الدقيقة يستعيد المشغل أحيانًا؛ إذا كان التلوث قد أحدث حفرًا في القرص أو إذا فشلت المكثفات الداخلية أو المحامل أيضًا، فإن الاستبدال أو إعادة البناء الاحترافية مطلوبة.

س3: هل سيعمل OSE104 مع مضخمات سلسلة MDS-C1، أم فقط مع MDS-A و MDS-B الأقدم؟

نعم — تم إدراج OSE104 في جداول توافق المشغلات لسلسلة MDS-C1-V كمشغل مدعوم لطرف المحرك. يظهر أيضًا في قوائم التوافق لسلسلة MDS-A-SVJ و MDS-B-SVJ2 و MDS-B-V. البروتوكول التسلسلي ومعرف جهاز المشغل متسقان عبر أجيال MDS، مما يسمح لـ OSE104 بالعمل مع أنظمة قيادة MDS الأقدم والأحدث دون تعديل.

س4: ما هو الفرق بين OSE104 و OSE104S و OSE104S1 و OSE104S2؟

تشير اللاحقات S و S1 و S2 إلى تكوينات تركيب ميكانيكية مختلفة — على وجه التحديد اختلافات في نمط فتحات التركيب على جسم المشغل. تستخدم جميع الإصدارات الأربعة نفس لوحة الدوائر الداخلية، ونفس القرص البصري ذي 20 بت، ونفس البروتوكول التسلسلي، وتوفر نفس دقة 100,000 دورة في الدقيقة المبلغ عنها لنظام القيادة. إنها متطابقة وظيفيًا في التشغيل. اختر الإصدار الذي يتطابق تكوين التركيب المادي الخاص به مع جيب المشغل المادي في المحرك الذي تتم صيانته.

س5: هل يمكن إصلاح مشغل OSE104 بدلاً من استبداله بالكامل؟

نعم — OSE104 هو مشغل قابل للإصلاح راسخ. تقوم مرافق الخدمة المؤهلة باستبدال المكثفات الداخلية (أكثر مكونات الفشل شيوعًا)، والمحامل، ومجموعات الأقراص البصرية الكاملة. غالبًا ما يمكن معالجة التلوث من خلال التنظيف دون الحاجة إلى استبدال المكونات بالكامل. ميزة الإصلاح الاحترافي مقارنة بالاستبدال الكامل هي التكلفة — خاصة عندما يمكن أن تكون مخزونات OSE104 الجديدة باهظة الثمن وأوقات التسليم متغيرة. النهج العملي للمرافق التي تدير آلات متعددة بهذا النوع من المشغلات هو الاحتفاظ بوحدة تبديل مختبرة على الرف حتى يمكن استئناف الإنتاج على الفور عند حدوث فشل، ثم إرسال الوحدة الفاشلة لإعادة البناء كاستراتيجية تجديد طويلة الأجل.
