تفاصيل المنتج:
|
| حالة: | ختم المصنع الجديد (NFS) | رقم الصنف: | E6C3-AG5C |
|---|---|---|---|
| أصل: | اليابان | ||
| إبراز: | الدوار a860-2150-v001,جهاز تشفير محرك سيرفو دوار,مشفر a860-2150-v001,rotary servo motor encoder,encoder a860-2150-v001 |
||
الكمال. رمز رمادي 9 بتات. IP65.
معظم أجهزة استشعار الموقع تخبرك كم تحركت شيء ما.هوهذا التمييز مهم للغاية في خط الإنتاج حيث تكلف روتينات إعادة التوجيه وقتًا وتكلفة قطع قطع غير متوقعة.

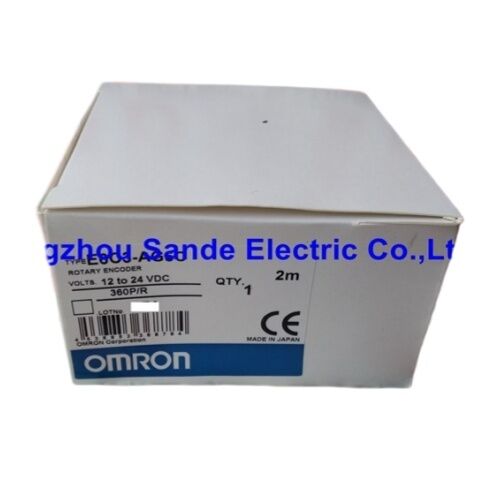

أومرون E6C3-AG5C 360P/R هو مُصمّم دواري مطلق صلب بني حول هذا المبدأيقدم بيانات موقف زاوية غير متناقضة عبر الدوران 360 درجة كاملة لا تعد النبضات من نقطة مرجعيةلا يتطلب أي تسلسل إطلاق بعد استعادة الطاقة.
| المعلم | القيمة |
|---|---|
| نوع الترميز | مطلقة |
| القرار | 360 P/R (9 بت) |
| نوع الإخراج | NPN المفتوح |
| رمز الخروج | الرمز الرمادي |
| فولتاج التغذية | 12 إلى 24 VDC |
| الحد الأقصى للتيار الخارجي | 35 mA |
| أقصى تردد تغيير | 20 كيلو هرتز |
| السرعة الدوارة | 5,000 دورة في الدقيقة |
| قطر العمود | 8 ملم (شفتة صلبة) |
| قطر المقصورة | 50 ملم |
| مواد السكن | سبيكة الألومنيوم |
| مادة العمود | SUS303 الفولاذ المقاوم للصدأ |
| التثبيت | جبل الشريط |
| تصنيف الحماية | IP65 |
| درجة حرارة العمل | -10°C إلى +70°C |
| درجة حرارة التخزين | -25°C إلى +85°C |
| عزم الاحتكاك | 0.01 نيم |
| لحظة الحصانة | 2.3 × 10−6 كجم·م2 |
| خيارات طول الكابل | 1 م / 2 م |
حصلت سلسلة E6C3 على تسميتها "صلبة" من المواد إلى الأعلى. البيت هو سبيكة الألومنيوم خفيفة ولكن صلبة بينما العمود هو SUS303 الفولاذ المقاوم للصدأ،الذي يقاوم التعرض للتآكل الخفيف الشائع في معالجة الأغذية والبيئات المجاورة للمواد الكيميائية. المحامل المغلقة و تصنيف IP65 تعني أن طائرات المياه و الجسيمات المحمولة بالهواء ليست مشكلة في ظروف التشغيل العادية
يعمل في درجات الحرارة من -10°C إلى +70°C، يغطي هذا المشفر النطاق من بيئات المستودعات الباردة إلى مناطق العمليات الساخنة دون حلول التعويض الحراري.المدى يمتد أكثر من ذلك: -25 درجة مئوية إلى +85 درجة مئوية، وهو أمر مهم عندما تقضي الوحدات وقتها على الرفوف غير المدفئة بين دورات التنفيذ.
الخروج الثنائي القياسي له نقطة ضعف معروفة: في نقاط انتقالية معينة، تتغير البتات المتعددة في وقت واحد،الذي يخلق نافذة مهما كانت قصيرة حيث يمكن للخروج قراءة قيمة متوسطة غير صحيحةيزيل الرمز الرمادي هذا من خلال ضمان تغييرات بت واحدة فقط في أي انتقال معين.
بالنسبة لتحديد الموقع الزاوي، هذه الممتلكات قيمة بشكل خاص سواء كنت تتعقب كاميرا دوارة،خروج رمز الرمادي E6C3-AG5C يزيل فئة أخطاء الموقع الناجمة عن توقيت انتقال البتإنها ليست تحسينات بسيطة إنها ميزة موثوقية أساسية في التطبيقات عالية الدورة
يتناسب E6C3-AG5C بشكل طبيعي في أي تطبيق يحتاج إلى ردود فعل موثوقة عن الموقف الزاوي دون الاعتماد على روتين مرجعية تشغيل. وتشمل حالات الاستخدام الشائعة:
تشكيل NPN المفتوح للمجمع يعني أن مخرجات المشفر تسحب إلى الأرض عندما تكون نشطة ، مع ربط الحمل بين المخرج وسكة التغذية الإيجابية.هذا هو النوع الخروج الأكثر توافقًا على نطاق واسع لـ OMRON PLCs، بطاقات المدخلات الرقمية Mitsubishi ، Siemens S7 ، ومعظم أجهزة التحكم الصناعية الأخرى التي تعمل في نطاق 12 ′′ 24 VDC. عادة ما يتم بناء المقاومات الرافعة في وحدات مدخل PLC ،لذلك لا حاجة إلى مكونات إضافية في معظم مخططات الأسلاك القياسية.
س1: هل يحتفظ جهاز E6C3-AG5C بقراءة موقعه بعد فقدان الطاقة؟
نعم، هذه هي الميزة الأساسية لمكشف مطلق، على عكس الأنواع التدريجية التي يجب أن تعود إلى موقعها الأصلي بعد كل دورة طاقة،يخرج E6C3-AG5C رمز موقف فريد لكل زاوية عمودقم بإعادة تشغيله و الموقع متاح فوراً
س2: ما هو الفرق بين E6C3-AG5C و E6C3-AG5C-C؟
الإضافة "-C" تشير إلى نهاية رابط سلكية مسبقة بدلاً من خطوط الطيران العارية. يشترك كلاهما في مواصفات كهربائية وميكانيكية متطابقة.يعتمد الاختيار على تفضيلات سلكية لوحة الخاص بك وما إذا كان هناك بالفعل في استخدام على جهاز.
السؤال 3: هل يمكن لهذا المشفر الاتصال مباشرة إلى مدخل رقمي PLC قياسي؟
في معظم الحالات، نعم. إن إن بي إن المفتوح المجمع المخرج متوافق مع مصدر (نوع إن بي إن) المدخلات الرقمية الشائعة على أومرون، سيمنز، وميتسوبيشي PLCs.دائما التحقق من أن نطاق الجهد المدخل من جهاز التحكم الآلي الخاص بك مطابقة لجهد التوريد من مكيف وأن عائق المدخلات تناسب 35 مآ تصنيف التيار الخروج.
السؤال 4: ماذا يحدث إذا تجاوزت سرعة العمود 5000 دورة في الدقيقة؟
العمل فوق السرعة القصوى المسموح بها يسبب مشاكل في سلامة الإشارة وتآكل تسريع في المحامل. كما يصبح الحد الأقصى لتواتر التبديل 20 كيلو هرتز قيوداً عند الدورات العالية في 5،000 RPM مع 360 P/R، تردد الإخراج هو بالفعل في 30 كيلو هرتز، وهذا هو السبب في أن الحد الأقصى للسرعة الميكانيكية هو القيود الملزمة بدلا من الكهربائية واحدة لهذا الدقة.
السؤال 5: هل E6C3-AG5C مناسبة للبيئات الرطبة أو الغسيل؟
IP65 يحمي من طائرات المياه منخفضة الضغط من أي اتجاه ، والتي تغطي معظم الرذاذ والتعرض غير المباشر للغسل. لم يتم تصنيفها للغرق الكامل أو غسل الضغط العالي.لبيئات معالجة الأغذية أو المشروبات مع روتينات تنظيف عنيفةالتحقق من أن ضغط التنظيف والمواد الكيميائية ضمن معايير IP65 قبل التثبيت.
