هايدنهاين إرن 1380 مكشف دواري متزايد رقم 551126-12 1000 سطر 1 Vpp

بعض مواصفات المشفرات لا تتطلب أي تنازل.عندما يحتاج محرك محرك أو محور أداة الماكينة CNC إلى جهاز رد فعل الموقف الذي يحافظ على الدقة عبر الملايين من الدورات من خلال تقلبات درجة الحرارة، الاهتزاز، والإجهاد المتراكم من الإنتاج المستمر551126-12هو رقم التعريفهايدنهاين ERN 1380-1000-62S12-30: مكشف دوار إضافي مع محمل متكامل ، وضع ربط الستاتور ، عدد 1000 سطر ، مخرج 1 Vpp ، وواصلة وصلة شعاعية 12 دبوس.بنيت في ألمانيا مع المعايير الهندسية التي جعلت هايدنهاين المعيار للقياس الدقيق في آلات الأدوات في جميع أنحاء العالم.

المواصفات المؤكدة

تركيب مقربة الستاتور الدقة من خلال الذكاء الميكانيكي

تستخدم ERN 1380 طريقة تركيب تميز عائلة Heidenhain من أجهزة التشفير عن الأجهزة البسيطة المرتبطة بالعمود.ربط الستاتوريسمح النهج بتوصيل عمود الترميز مباشرةً إلى عمود المحرك بينما يبقى غطاء الترميز (الستاتور) ثابتًا على فلنج المحرك عبر عنصر الارتباط الذي يمتص الاختلالات الصغيرة ،اللعب المحوري، وتحريك بين عمود المحرك و وجه تركيب مكيف.

يعوض ربط الستاتور عن اللعب بين المحرك والمعدل الدواري ، وبالتالي تصحيح عدم الدقة. حتى الانحناء واللعب المحوري يصل إلى ± 0.5 ملم يمكن تعويضه بشكل موثوق ،والربط يسهل أيضا تركيب سهل على سطح الطائرة.

النتيجة هي ترتيب التثبيت الذي يتسامح مع العيوب الميكانيكية في العالم الحقيقي من آلات الإنتاج دون أن تدهور هذه العيوب جودة الإشارة. The encoder delivers its rated accuracy regardless of minor shaft runout or mounting face deviations — which is why this configuration has become the standard for servo motor feedback in machine tool applications.

1000 عدد الخطوط و 1 Vpp الناتج الصيني

الـ1000 سطر لكل دورةيحدد عدد الخطات عدد دورات الإشارة البصرية التي يولدها المكيف لكل دوران كامل للعمود. على عكس مكيفات الموجة المربعة TTL ، فإن ERN 1380إشارات 1 Vpp الصينية— smooth sine and cosine waves across the full signal amplitude — which the connected interpolation electronics in the CNC or servo drive can then subdivide to achieve position resolution far exceeding the 1ألف خط مادي.

مع عوامل التداخل النموذجية من 5 × إلى 1000 × ، يمكن أن يوفر مكشف 1000 سطر مع 1 Vpp خروج تغذية HEIDENHAIN القياسية أو متوافقة المداخلة دقة موقف فعالة من 5 ،000 إلى 1,000هذا هو السبب في أن مشفرات الإخراج السينوسية محددة أينما كانت ردود الفعل عن الموقف عالية الدقة مهمةآلات طحن، ومعدات تحريك العدادات حيث تحدد دقة الموقع نوعية الجزء مباشرة.

معيار إشارة ~ 1 Vpp هو أيضًا تنسيق المدخلات الأصلية لإلكترونيات التداخل IK و IBV من HEIDENHAIN ،ويتم قبولها من قبل معظم محركات سيرفو CNC الحديثة دون تكييف إشارة إضافية.

12-البن ربط القابس الشعاعي

الاتصال الكهربائي على 551126-12 هووصلة متماسكة مستقيمة ذات صفين ذات 12 دبوس مع آلية قفل، موجهة فيالاتجاه الشعاعي- يخرج الكابل عموديًا على محور دوران المشفر.هذا التوجه هو القياسية على محرك مثبتة صانعي ردود فعل سيرفو حيث يجب أن طريق الكابل بعيدا عن وجه نهاية المحرك نظيفا دون قيود الترخيص المحوري.

يوفر رابط القفل المزدوج الصف مع جدران الدعم اتصالًا آمنًا ومقاومًا للهزات لا يتحرك تحت البيئة الميكانيكية لمؤخرة آلة الأدوات أو محور الخدمة.لتطبيقات الاستبدال أو الصيانة، تأكيد عدد الدبابيس (12) ، توجه المرفق (شعاعي) ، ونوع القفل ضد تركيب الأسلاك القائمة أمر ضروري قبل التثبيت.

حيث يتم استخدام ERN 1380

سلسلة ERN 1380 تحتل مساحة تطبيق محددة ومحددة بشكل جيد في كتالوج HEIDENHAIN للتشفير: ردود فعل المحركات الخدمية لأدوات الآلات CNC والأتمتة الصناعية.مزيج من المحامل الكاملة، ربط الستاتور، 1 Vpp الخروج، والبناء المدمج يجعلها مناسبة بشكل طبيعي:

ردود فعل محرك سي إن سي سيرفو- تركيب العمود المباشر على محركات خدمة التيار المتردد لتشغيل محاور التغذية في مراكز التصنيع، محولات CNC، مراكز الدوران،وآلات الطحن التي يستبدل فيها المكيف أو يعيد تعليق موقف المصنع للمحرك

إلكترونيات القيادة مع مدخل 1 Vpp- مكبرات الخدمة و أجهزة التحكم بالتنمية الكهربائية من الشركات الكبرى المصنعة للآلات والأدوات و المحركات التي تقبل إشارات مكيفات تدريجية 1 Vpp كواجهة ردود فعل قياسية

محاور تحديد المواقع عالية الدقة- مراحل تحديد المواقع الخطية أو الدوارة حيث إنتاج الصينوسويدي ، جنبا إلى جنب مع إلكترونيات التداخل أسفل التيار ،يحقق دقة مستوى أقل من ميكرون أو ثانية قوس من جهاز قوي ميكانيكياً

صيانة التجديدات والإستبدال- استعادة وظيفة المشفر على محركات الخدمة أو محاور الآلة عندما يتعطل المشفر الأصلي أو يتضرر أو يتدهور مع تقدم العمر.رقم التعريف 551126-12 هو مرجع مباشر للكتالوج HEIDENHAIN لطلب أو تحديد البديل الدقيق

أجهزة EDM ومعدات الطحن الدقيق- التطبيقات التي تتطلب جودة إشارة عالية، ونقاء إشارة ممتازة، والحصانة من التلوث البيئي،حيث أن تقنية المسح الضوئي المثبتة في ERN 1380 قد أثبتت عقود من الخدمة الموثوقة

ERN 1380 في عائلة هيدنهاين

داخل محفظة HEIDENHAIN للبرمجيات، ERN 1380 هو جزء من سلسلة ERN الأوسع إضافية الرمجيات الدوارة مع محامل متكاملة وربط الستاتور،متوفرة عبر مجموعة من أعداد الخطوط وأنواع إشارات الإخراجويعكس التسمية 1380 تشكيلة خاصة للمحفظة والعمود داخل هذه العائلة، مع000-الخط 1 Vpp المتغير (ID 551126-12) وهو واحد من أكثر التكوينات المحددة بشكل شائع لتعزيز إعادة التشغيل على أدوات الآلات باستخدام محركات إدارة 200 فولت.

تتضمن مكيفات ERN الدوارة محاملًا متكاملة وربطًا ثابتًا مثبتًا. إنها تعوض عن أخطاء التدفق الإشعاعي والتصعيد دون تقليل الدقة بشكل كبير.يتم توصيل عمود الترميز مباشرة مع العمود الذي سيتم قياسهخلال التسارع الزاوي للعمود،يجب أن يمتص ربط الستاتور فقط عزم الدوران الناجم عن الاحتكاك في اللوحة مما يؤدي إلى أداء ديناميكي عالي وترددات طبيعية عالية مناسبة لتطبيقات التحكم في الخدمة المتطلبة.

هذه الفلسفة التصميمية الحد الأدنى من الحمل، والأداء الديناميكي العالي، and mechanical error compensation through the stator coupling — explains why ERN encoders appear on servo motors in CNC machine tools from essentially every major machine builder that sources from the European and Japanese precision motion control ecosystem.

ملاحظة الطلب

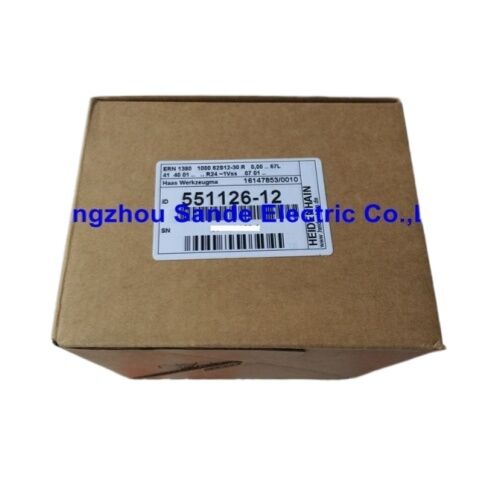

رقم الجزء551126-12هو (هايدن هاين)رقم الهويةإشارة كتالوج المصنعERN 1380-1000-62S12-30كل من المراجع تحديد الوحدة نفسها. عند مصدر استبدال، تأكد من كل من رقم التعريف والسلسلة النموذج الكامل ضد علامة المشفر الموجودة الخاصة بك،حيث أن عائلة ERN 1380 تتضمن عددًا متعددًا من الخطوط وتكوينات الاتصالات مع أرقام تعريف مختلفة.

الأسئلة الشائعة

س1: ما معنى إشارة الخروج 1 Vpp ، وما هي الإلكترونيات التي تتطلبها؟

الـ~ 1 Vppالمخرج هو إشارة سينوسويدية تشبيهية إن الترميز يخرج موجات سينوس وكوسينوس بكمية من قمة إلى قمة تبلغ حوالي 1 فولت.يتم تغذية هذه الإشارة إلى الإلكترونيات التداخل في محرك الحاسب الآلي أو التحكم CNCمعظم أجهزة التحكم الحاسوبية الحاسوبية الحديثة المتوافقة مع HEIDENHAIN ومحركات الخدمة بما في ذلك أنظمة Siemens و Indramat و HEIDENHAIN iTNC تقبل 1 Vpp مباشرة.التحقق من أن محرك القيادة أو التحكم الخاص بك يحدد 1 Vpp مدخل مكشف قبل تثبيت هذا المكشف.

س2: ما هو ربط الستاتور وهل يحتاج إلى صيانة دورية؟

ربط الستاتور هو عنصر رباعي مرن يربط غطاء الترميز بفلينج تركيب المحرك.انها تسمح للعمود مكيف لمتابعة عمود المحرك بدقة مع امتصاص سوء التوجيهات الطفيفة واللعب المحوريلا يتطلب أي صيانة روتينية ‬ العنصر الميكانيكي السلبي.يجب تأمينها وفقًا لمواصفات عزم الدوران في HEIDENHAIN لمنع الدوران أثناء التشغيل.

السؤال 3: هل يمكن لـ 551126-12 استبدال ERN 1380 القديمة مباشرة بنفس عدد الخطوط ولكن بتكوين مختلف للموصلات؟

جسم الترميز وتركيب متطابقة عبر ERN 1380 المتغيرات مع نفس عدد الخطوط، ولكن نوع المرفق، عدد الدبابيس، واتجاه خروج الكابل تختلف بين المتغيرات. 551126-12 لديهوصلة سدادة شعاعية ذات 12 دبوسإذا كان التثبيت الأصلي يستخدم مرفقًا مختلفًا (مخرج محوري ، عدد مختلف من الدبابيس ، أو إصدار الكابل) ، يجب تكييف حزام الأسلاك.التحقق دائما من الرقم التعرفي الكامل على ملصق المشفر الحالي قبل طلب استبدال.

السؤال 4: ما هو دقة الموقف الفعلي عند استخدام هذا المشفر مع الإلكترونيات التداخل؟

يقدم عدد 1000 سطر 1000 دورة سينوس / كوسينوس لكل ثورة.5 × إدخال، العدد الفعلي هو 5000 عدد/دورة، مع1،000 × إدخال(تتوفر على HEIDENHAIN IBV ووحدات مماثلة) ، يصل الوضوح الفعلي إلى 1،000تعتمد الدقة الفعلية المستخدمة في أي تركيب CNC معين على عامل التداخل المهيأ في محرك أو جهاز التحكم.يتم اختيار مشفرات 1 Vpp الصينية على وجه التحديد على مشفرات TTL في التطبيقات التي تكون فيها هذه الضربة التالية للدقة ضرورية.

السؤال 5: هل 551126-12 لا يزال في الإنتاج، وهل هو متاح كبديل الخدمة؟

سلسلة ERN 1380 هي خط منتجات HEIDENHAIN الناضج. تم الإشارة إلى أن 551126-12 ID قد تم إيقافه في بعض كتالوجات الموزعين ،والتي هي شائعة للتكوينات المحددة في عائلات المنتجات طويلة الأمد حيث تدمج HEIDENHAIN في أجيال ERN الجديدةالتوافر الحالي للاستبدال من خلال قنوات الخدمة المعتمدة من قبل HEIDENHAIN والسوق اللاحقة الصناعية راسخ،كما هذا هو واحد من أكثر تثبيتها على نطاق واسع تكوينات مكشف الخدمة في الأسطول العالمي أدوات الماكينة CNCتأكد من توافر الوقت الحالي مع المورد قبل وضع طلب حرج في الوقت المناسب.
