| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | HENGSTLER |
| إصدار الشهادات | CE / cULus Listed / RoHS 2002/95/EC |

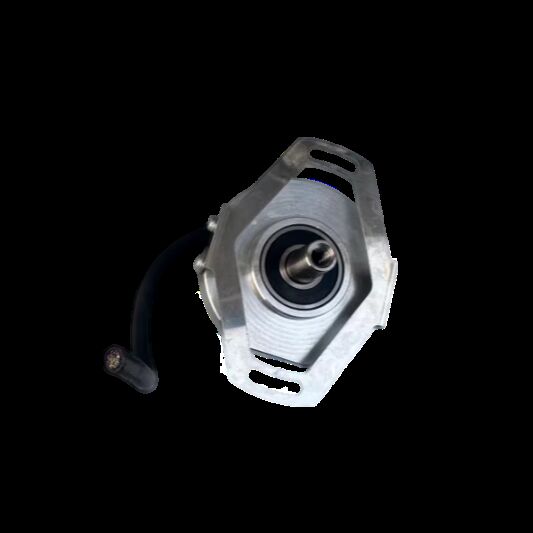

| رقم الموديل | S21-2048.001 |
نطاق درجة حرارة تشغيل واسع من -15 درجة مئوية إلى +120 درجة مئوية، مما يتيح الاستخدام الأمثل لقدرة المحرك
تردد حد مرتفع بجودة إشارة ممتازة، مما يسمح بأعلى سرعات قصوى وتقليل إهدار الوقت غير المنتج
حصانة ممتازة ضد التداخل (EN 61000-4-4، الفئة 4)
سلامة وظيفية عالية بسبب التحكم في الإشارة ومراقبة النظام (جهد منخفض، تلوث، تلف القرص، نهاية عمر خدمة LED)
جودة إشارة عالية من خلال التحكم وتعويض الأخطاء
الشهادات:
CE / cULus Listed / RoHS 2002/95/EC
وصف المنتج التفصيلي
| المعلمة | المواصفات |
|---|---|
| قطر الغلاف | 53 ملم |
| قطر العمود | مخروط 1/10 |
| فئة حماية مدخل العمود (EN 60529) | IP40 |
| فئة حماية الغلاف (EN 60529) | IP40 |
| حمل العمود محوري / شعاعي | 20 نيوتن / 90 نيوتن (للعمود الصلب المخروطي) |
| خلوص طرفي محوري لعمود التركيب (عمود التوصيل) | ± 0.5 ملم |
| انحراف شعاعي لعمود التوصيل (عمود التوصيل) | ± 0.1 ملم |
| السرعة القصوى | بحد أقصى 12,000 دورة في الدقيقة (مستمر)، بحد أقصى 15,000 دورة في الدقيقة (لفترة قصيرة) |
| عزم الدوران | ≤ 1 نيوتن سم |
| مقاومة الاهتزاز (DIN EN 60068-2-6) | ≤ 100 م/ث² (10 ... 2,000 هرتز) |
| مقاومة الصدمات (DIN EN 60068-2-27) | ≤ 1,000 م/ث² (6 مللي ثانية) |
| درجة حرارة التشغيل | -15 درجة مئوية ... +120 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية ... +80 درجة مئوية |
| مادة الغلاف | ألومنيوم |
| الوزن | حوالي 170 جرام |
| التوصيل | موصل لوحة الدوائر المطبوعة وكابل |
| المعلمة | المواصفات |
|---|---|
| التصميم العام | وفقًا لـ DIN EN 61010-1، فئة الحماية III، مستوى التلوث 2، فئة الجهد الزائد II |
| جهد الإمداد | تيار مستمر 5 فولت ±10% |
| الحد الأقصى للتيار بدون حمل | 120 مللي أمبير |
| إشارة المرجع R | > 0.4 فولت (نبضة واحدة لكل دورة) |
| إشارات التبديل C، D | موجة جيبية - جيب تمام 1 فولت ذروة إلى ذروة (فترة واحدة لكل دورة) |
| إشارات تزايدية (اختياري) | موجة جيبية - جيب تمام 1 فولت ذروة إلى ذروة |
| عدد النبضات | 2048 |
| تردد الحد 3 ديسيبل | 500 كيلو هرتز |
| الدقة المطلقة | ±35 ثانية قوسية |
