| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | HEIDENHAIN |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 749144-16 |

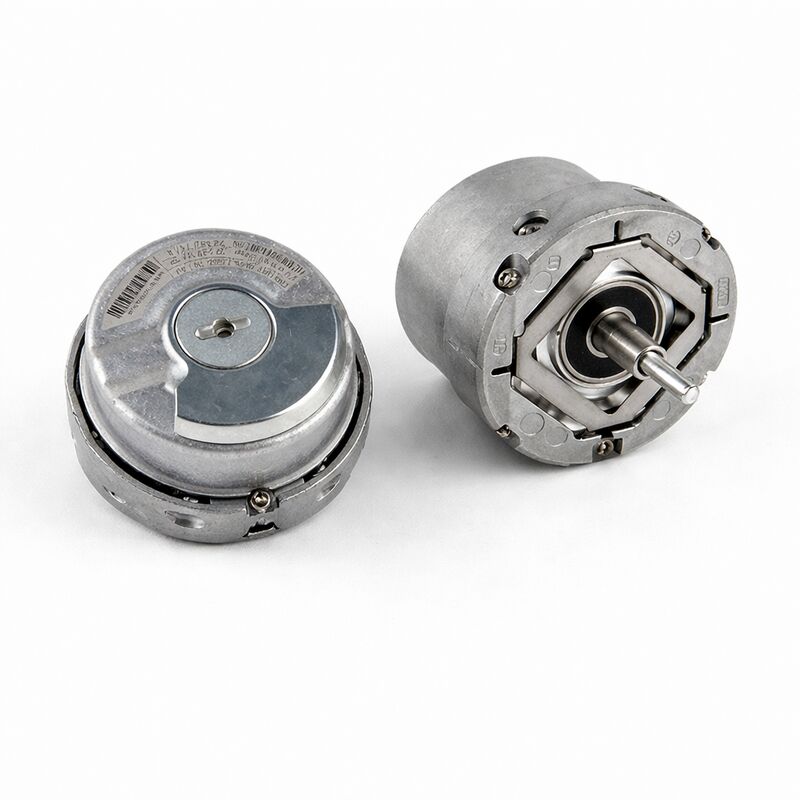

يُباع 749144-16 عادةً كـ مشفر دوار تزايدي HEIDENHAIN ERN 1387 2048. تحدد بيانات القائمة المنشورة لهذا المعرف المحدد بانتظام أنه ERN1387 2048 62S14-70، بينما تضع معلومات منتج HEIDENHAIN ERN 1387 في سلسلة ECN/ERN 1300 من المشفرات الدوارة ذات المحامل المدمجة للتحكم في محركات المصاعد المؤازرة.
توصف هذه العائلة بأنها تستخدم اقتران السطح المستوي، اقتران العمود الصلب، و أبعاد موحدة لواجهات كهربائية مختلفة.
تجعل فئة المنتج دورها التطبيقي الحقيقي واضحة تمامًا.
لا يتم شراء مشفر مثل هذا للاستشعار العام. يتم اختياره عادةً حيث يؤثر جودة ردود الفعل على الحركة بشكل مباشر على كيفية تفسير نظام القيادة للدوران والموضع.
في الأنظمة المثبتة فعليًا، غالبًا ما يعني ذلك أن الاستبدال الدقيق يهم أكثر من ادعاءات التوافق الواسعة، خاصة عندما تعتمد الآلة بالفعل على عائلة مشفرات محددة، ومفهوم تركيب، وهيكل إشارة.
هذا استنتاج هندسي يعتمد على عائلة منتجات ERN 1387 وتحديد السوق الدقيق 749144-16.
يُعد 749144-16 الأنسب لمهام ردود الفعل للمحركات المؤازرة، خاصة في الأنظمة التي تستخدم تكوين مشفر نمط ERN 1387. تضع ورقة منتج HEIDENHAIN ERN 1387 في
التحكم في محركات المصاعد المؤازرة، وتوصف سلسلة ERN 1300 الأوسع بأنها منصة مشفر تزايدي قوية ذات محامل مدمجة وتحمل عالي لتنوع التركيب.
هذا يجعل هذا الطراز ذا صلة خاصة حيث يكون رد الفعل الدوراني المستقر، والتركيب المدمج، وجودة الإشارة الموثوقة مهمة.
في أعمال الاستبدال العملية، هذا هو نوع المشفرات التي يبحث عنها المشترون عادةً بالمعرف المحدد بدلاً من حجم المشفر العام. السبب بسيط: نوع الإشارة، ونمط الموصل، وترتيب العمود، وهندسة التركيب كلها تؤثر على ما إذا كان البديل سيتناسب ويعمل كما هو متوقع.
القائمة الدقيقة لـ 749144-16 ومجموعة ميزات ERN 1387 الأوسع تدعم كلاهما هذا الرأي الذي يركز على الاستبدال.
منظور الاستبدال والاختياريجب التعامل مع هذا الطراز كـ
مكون ردود فعل دقيق للمحرك، وليس كمشفر عام يتم اختياره فقط حسب عدد النبضات. يجب على المشترين التحقق من رقم المعرف المثبت، ونمط الاقتران الميكانيكي، ونمط الموصل، وواجهة الإشارة، وبيئة التطبيق قبل الطلب. في عائلة ERN 1387، هذه التفاصيل هي جزء من هوية المنتج، وليست مجرد خيارات ثانوية.
| البيانات الفنية | المعلمة |
|---|---|
| القيمة | رقم القطعة |
| 749144-16 | الشركة المصنعة |
| HEIDENHAIN | تحديد السوق الشائع |
| ERN 1387 2048 62S14-70 | نوع المنتج |
| مشفر دوار تزايدي | سياق السلسلة |
| ERN 1300 / ERN 1387 | عدد الخطوط |
| 2048 | واجهة الإشارة |
| إشارات تزايدية 1 Vpp | إشارات التبديل |
| 1 Vpp (مسار Z1) | جهد الإمداد |
| 5 فولت تيار مستمر | سياق الموصل |
| موصل لوحة PCB ذو 14 سنًا | نمط العمود |
| عمود مستدق Ø 9.25 مم، 1:10 | الحركة المحورية المسموح بها |
| ±0.5 مم | الحماية |
| IP40 عند التركيب | سياق التطبيق |
الأسئلة الشائعة
س1: ما هو نوع المنتج 749144-16؟
إنه مشفر دوار تزايدي HEIDENHAIN، يُباع عادةً كـ
ERN 1387 2048 62S14-70.
س2: ما الذي يجعل هذا المشفر ذا قيمة في أنظمة القيادة الفعلية؟
تأتي قيمته من توفير
ردود فعل دورانية مستقرة في التطبيقات التي تعتمد فيها المحركات على إشارات تزايدية دقيقة وهندسة تركيب يمكن التنبؤ بها.
هذا استنتاج هندسي يعتمد على دور عائلة ERN 1387.
س3: ما هي التطبيقات الأكثر ارتباطًا به؟
إنه مرتبط بشكل أساسي بـ ردود الفعل للمحركات المؤازرة، وخاصة
التحكم في محركات المصاعد المؤازرة ضمن عائلة منتجات ERN 1387.
س4: لماذا يعتبر مطابقة المعرف الدقيق مهمة لهذا الطراز؟
لأن هيكل إشارة المشفر، ونمط الموصل، وترتيب العمود، ومفهوم التركيب كلها تؤثر على الملاءمة والسلوك.
على مكونات ردود الفعل، هذه التفاصيل حاسمة عادةً. هذا استنتاج هندسي يعتمد على بيانات منتج ERN 1387 وهوية قائمة 749144-16.
س5: ما الذي يجب التحقق منه قبل الطلب؟
