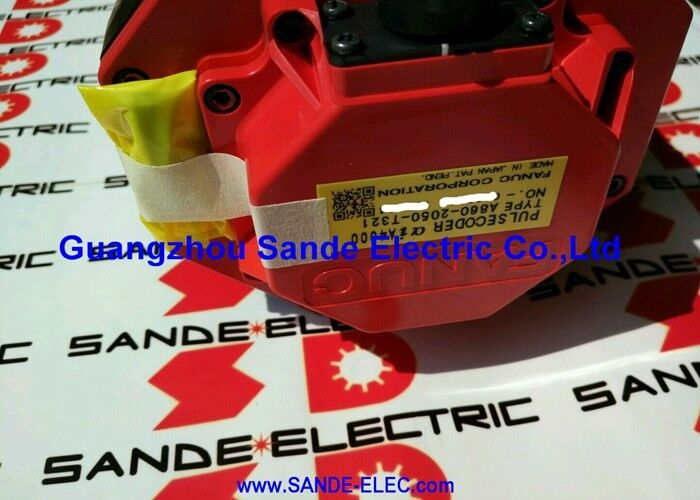

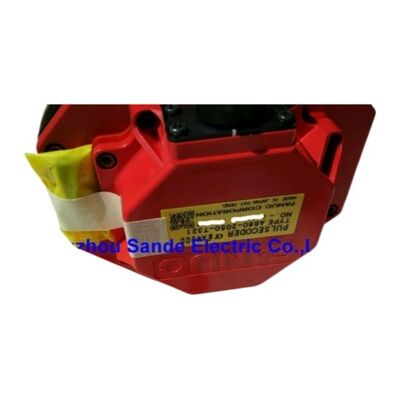

وحدة تشفير نبضات FANUC وحدة تشفير Fanuc A860-0310-T023 A8600310T023 A860-0310-T023

فانوك A860-0310-T023 ∙ ‬معدل النبض المتزايد ‬ 3000P، مكفر محرك سي ان سي، استبدالها بـ A290-0561-V568

نظرة عامة

الـفانوك A860-0310-T023is a 3000P incremental pulse coder from Fanuc's A860-0310 encoder family — a generation of compact incremental encoders used on Fanuc AC servo motors from the S-series and early alpha motor generations.

عند 3000 نبضة لكل دورة، يوفر هذا المكشف ردود فعل تربيعية إضافية إلى مكبر خدمة CNC، الذي يعالج قطار النبض لحساب موقف المحرك والسرعة والاتجاه.

أوقفت Fanuc رسمياً A860-0310-T023 وحددت A290-0561-V568 كبديلها.

هذا التسلسل هو ممارسة فانوك القياسية لإدارة إسنان الترميز: يظهر البديل A290 عامل شكل ميكانيكي وكهربائي مختلف يخدم نفس الدور الوظيفي ،تم تعبئتها لجيل المحرك الذي تدعمه.

عند الحصول على مكشفات بديلة للآلات التي كانت تحمل A860-0310-T023 في الأصل ، confirming that the A290-0561-V568 mechanically and electrically fits the specific motor in the machine is the critical first step — the Fanuc motor documentation lists the encoder suffix that corresponds to each motor variant، وهذا يجب التحقق منه بدلا من الافتراض.

يضع دقة 3000P هذا المشفر في سياق تاريخي محدد داخل مجموعة مشفرات Fanuc.

استخدمت محركات Fanuc AC servo في وقت مبكر ملفات ترميز النبض الإضافية التي تتراوح من 2000P إلى 3000P ̇ كلما ارتفع عدد النبضات ، كلما زادت دقة قياس السرعة والموقف.

كانت فئة 3000P من بين الخيارات الأكثر دقة المتاحة خلال حقبة إنتاج هذه المحركات.

بالنسبة للآلات التي تبقى فيها هذه المحركات في الخدمة،الحفاظ على إمدادات من تعمل 3000P مكشفات هو ضرورة صيانة عملية لأن المحركات نفسها غالبا ما تكون في حالة ميكانيكية ممتازة.

كونه نوعًا إضافيًا، فإن A860-0310-T023 لا يحتفظ بمعلومات الموقع المطلق بين دورات الطاقة. في كل مرة يتم فيها تشغيل الآلة،يجب أن تقوم CNC بدورة عودة مرجعية ‬ يتحرك المحور إلى نقطة مرجعية ثابتة للأجهزة، تعيد إعداد نبضات المشفر إلى نقطة الإشارة، ومن تلك النقطة، تتبع CNC الموقف التراكمي.

هذه هي السمة الأساسية لجميع المشفرات التدريجية والسلوك المتوقع على الآلات المجهزة بهذا الجيل من المشفرات.

المواصفات الرئيسية

الإضافية مقابل المطلقة

التمييز بين المكيفات الإضافية والمطلقة مهم بشكل كبير في إعدادات الإنتاج.

إن مُثبِت إضافي مثل A860-0310-T023 لا يحتوي بطبيعته على حالة عند تشغيله: فهو يعرف كم من المسافة تدور فيها المحرك منذ آخر نبضة مرجعية،ولكن ليس لديه أي مرجع مخزن لموقف آلة مطلقة.

حل دورة العودة المرجعية عند بدء التشغيل هذا عن طريق نقل المحور إلى مفتاح مرجعية مادي معروف وإعادة تأسيس نقطة الموقف من تلك النقطة الثابتة.

على الآلات التي لا يزال هذا الجيل من الملفات المشفرة قيد التشغيل، المستخدمين ومهندسي الصيانة على دراية مع العودة المرجعية كخطوة تشغيل روتينية.

يصبح القيد مهمًا فقط في التطبيقات التي يترك فيها فقدان الطاقة في منتصف الدورة المحور في موقع غير معروف ‬ اعتبار أكثر أهمية لتركيبات الترميز المطلق.

بالنسبة للتطبيقات النموذجية للآلات الأداة التي تخدمها هذه المحركات ، فإن ردود الفعل الإضافية كافية من الناحية التشغيلية عندما يتم اتباع روتين العودة المرجعي باستمرار.

مصادر المشفرات المقطوعة طريق A290-0561-V568

الخلافة الرسمية لـ Fanuc من A860-0310-T023 إلى A290-0561-V568 تعني أن مخزون الترميز الجديد من القنوات المعتمدة سيكون في شكل A290.

تأكيد التوافق ينطوي على التحقق من ثلاثة أشياء: أولاً أن A290-0561-V568 مثبتة فعلياً على المحرك المعني (المحول الميكانيكي،و طريقة الارتباط يجب أن تتطابق)ثانياً، أن واجهة إشارة A290-0561-V568 تتصل بمضخة الآلة الحالية وكابل ردود الفعل دون تعديل، وثالثاً،أن تكون معايير خدمة CNC مثبتة بشكل مناسب لعدد النبضات وتنسيق الإشارة في مكيف الاستبدال.

عندما لا يكون A290-0561-V568 مناسبًا ماديًا مباشرًا ، فإن البديل هو الحصول على وحدات A860-0310-T023 الزائدة من قنوات السوق اللاحقة المشهورة ،فهم أن هذه ستكون من اليد الثانية ويجب اختبارها تحت الحمولة قبل التعهد بواجب الإنتاج.

الأسئلة الشائعة

السؤال 1: لماذا تم إيقاف A860-0310-T023 ، وهل A290-0561-V568 معادلة حقيقية؟

فانوك تقوم بانتظام بتبسيط مجموعة منتجات المشفرات لتقليل عدد أرقام الأجزاء المختلفة في الإنتاج.الإقلاع عادة ما يعني أن أدوات التصنيع للنسخة المحددة قد تم تقديمهاليس أن التكنولوجيا قد فشلت

A290-0561-V568 هو بديل Fanuc المنشور ، مما يشير إلى أن Fanuc تعتبره معادلا وظيفيا لتطبيقات المحرك التي خدمها T023.تعني كلمة "متساوية" في هذا السياق أنها توفر نفس دقة 3000P وتنسيق الإشارة، وهذا هو السبب في تأكيد التلاءم على المحرك المحدد لا يزال ضروريا.

س2: ما هو إجراء إرجاع المرجعية المطلوب بعد تشغيل على آلة مع هذا المشفر الإضافي؟

على آلة أداة فانوك المتحكم بها مع مشفرات تدريجيةعودة المرجعية (وتسمى أيضا العودة الصفرية أو الصفر الماكينة) يتطلب من المشغل لتحديد وضع المرجعية على CNC وبدء رحلة المحور في اتجاه العودة المرجعية.

يتحرك المحور بمعدل تغذية محدد حتى يتصل بمفتاح الإشارة ، ثم يتزحلق ببطء حتى يتم تشغيل نبض Z من المشفر (نبض واحد لكل علامة مؤشر الدوران) ،في أي نقطة تقوم CNC بتثبيت مرجع وضع المحور.

يظهر عرض موقع المحور بعد ذلك إحداثيات المنزل للآلة ، ويمكن أن تستمر عملية CNC العادية.يجب تكرار هذا الإجراء لكل محور مع مكيف إضافي بعد كل دورة طاقة للآلة.

السؤال 3: ما هي أعراض فشل مكشف A860-0310-T023 أثناء التشغيل؟

عادة ما ينتج مكشف تدريجي متدهور أخطاء الموقع المتقطعة. قد تولد CNC إنذارات خدمة (سلسلة SV400 على Fanuc CNCs) ، أخطاء انحراف الموقف ،أو حركة محور غير منتظمة أثناء العمليات منخفضة السرعة.

أحد الأعراض المميزة هو المحور الذي يضع موقعه بشكل صحيح عند بعض السرعات ولكن ينتج إنذارات عند آخرين ، مما يعكس تدهور جودة إشارة المشفر في ترددات نبضات محددة.

ينتج عدد الكودر المفقود تحركًا في موقع المحور: تقوم الآلة بقطع بعد خاطئ قليلاً دون إنذار إذا كان التحرك في حدود احتمال الخطأ التالي.ارتداء المحامل في مكيف ينتج ضوضاء في إشارات التربيع التي يمكن اكتشافها بواسطة أوسيلوسكوب.

هذه الأعراض يجب أن تدفع إلى فحص الفور للفاحص وإزالة المحرك للاختبار.

السؤال 4: هل يمكن استبدال مشفر 3000P هذا مباشرة بمشفر تدريجي ذو دقة أعلى من رقم جزء مختلف؟

ليس بدون تعديل معايير الخدمة على CNC.يجب تعيين معايير محور CNC لتحديد دقة الترميز (عادة ما يتم التعبير عنها بالنبضات لكل دورة أو نسبة CMR / DMR gear) لتتطابق مع عدد نبضات الترميز المثبت فعليًا.

تركيب مكشف 2500P بدلاً من 3000P يغير حساب موقف حلقة الخدمة بدون تصحيح المعلمات ، سيؤدي إلى أخطاء في تحديد موقع المحور وعدم استقرار حلقة السرعة.

إذا تم تثبيت مكيف دقة مختلفة ميكانيكياً، يجب تحديث معايير CNC المقابلة قبل إعادة الجهاز إلى الإنتاج.

السؤال 5: كيف يجب تقييم الوحدات الفائضة A860-0310-T023 قبل التثبيت؟

على الأقل ، اختبر المشفر كهربائياً باستخدام اختبار مشفر مخصص أو أوسيلوسكوب: تأكد من أن قطارات النبض A ، B ، و Z الصافية نظيفة دون ارتفاعات في الضوضاء ،التحقق من أن جميع مستويات الإشارة ضمن المواصفات، وتدوير المشفر من خلال عدة ثورات للتحقق من دقة عدد النبضات.

فحص مادي لختم العمود والمتصلات لاكتشاف الأضرار أو دخول التلوث ، وتحقق من وجود خشونة أو اللعب عن طريق تدوير العمود يدويًا.

An encoder that passes static electrical testing should then be installed and monitored during the first reference return cycle and the first production run — position errors that emerge under thermal or load conditions will show up in this initial validation period.
