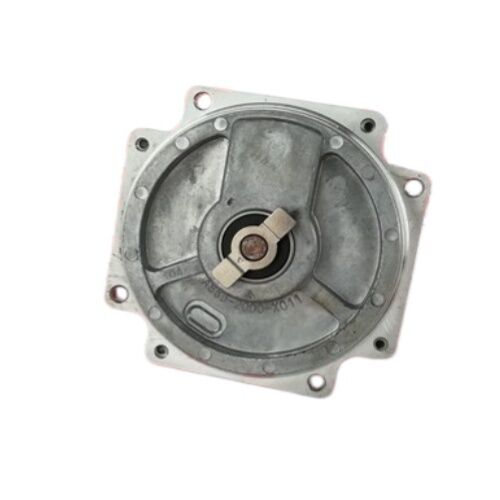

FANUC A860-0365-V501 Alpha i64 مُشفّر نبضي تزايدي — تغذية راجعة لخدمة المحرك بدقة 64,000 نبضة لأنظمة FANUC CNC

اسأل أي فني خدمة محركات FANUC عن عائلة المُشفّرات التي تراها غالبًا في إصلاحات أدوات الآلات CNC، وستجد سلسلة Alpha i64 تظهر بشكل موثوق. الـFANUC A860-0365-V501 هو المتغير التزايدي لتلك العائلة — مُشفّر نبضي تسلسلي بدقة 64,000 نبضة مُركّب على قاعدة مثبتة ضخمة من محركات خدمة FANUC Alpha i AC عبر مراكز التشغيل، والمخارط، وخطوط الإنتاج الآلية في جميع أنحاء العالم.هذه الوحدة معروضة

تم اختبارها وتشغيلها بالكامل — تم سحبها من آلة عاملة، وتم التحقق منها مقابل مشغل خدمة FANUC، وتم التأكد من إنتاجها لإخراج نظيف ومستقر قبل الشحن.تزايدي بدقة 64 ألف نبضة — ما يقدمه ذلك

يشير تسمية "I64" إلى الرقم المهم مباشرة:

64,000 نبضة لكل دورةنوع الإخراجقارن ذلك بالأجيال السابقة من FANUC — مُشفّر DC ذو 2,000 نبضة للمحركات من الجيل الأول، أو حتى مُشفّرات 8,000 نبضة على محركات الخدمة AC المبكرة — والقفزة في الدقة توضح سبب رفع سلسلة Alpha i لمعايير دقة تحديد المواقع وتنظيم السرعة عند تقديمها.

مخرجات التربيع A و B، بفارق 90 درجة، تمنح مُضخّم الخدمة كلاً من عد الموضع واتجاه الحركة في وقت واحد. هذا التتبع ثنائي الاتجاه يعني أن التحكم يعرف بالضبط مكان المحور في كل حركة، في كلا الاتجاهين، دون أي غموض عند نقاط الانعكاس.

المواصفات الفنية

المعلمة

استبدلت سلسلة FANUC Alpha i AC servo motors سلسلة Alpha (ذات الغطاء الأحمر) الأقدم من أوائل عام 2000 وما بعده وأصبحت منصة الخدمة المهيمنة في أدوات الآلات التي يتم التحكم فيها بواسطة FANUC لمدة عقدين تقريبًا. الفرق الرئيسي بين جيل المُشفّر المطلق Alpha (aA64) وجيل

Alpha i (aI64) التزايدي هو بنية التغذية الراجعة:الـ aI64 هو

مُشفّر تزايدي — فهو يعد النبضات من مرجع بداية معروف بدلاً من إخراج كلمة موضع مطلقة. هذا يعني أن نظام التحكم CNC ينشئ مواضع مرجع المحور من خلال عملية إرجاع مرجعي (تصفير) عند بدء تشغيل الآلة، وبعد ذلك يوفر العد التزايدي تتبعًا مستمرًا ودقيقًا للغاية للموضع.ينقل بروتوكول FANUC التسلسلي عالي الدقة هذه البيانات بين المُشفّر والمُضخّم عبر رابط تسلسلي مخصص بسلكين، مما يوفر إنتاجية بيانات عالية مطلوبة لدعم دقة 64 ألف نبضة عند سرعة المحرك الكاملة دون تحديات سلامة الإشارة للأسلاك المتوازية.

متغير موصل V501 — بدون كابل

يشير اللاحقة V في أرقام قطع مُشفّرات FANUC النبضية عادةً إلى وحدة مُشفّر عارية

بدون كابل التوصيل. يتم شحن A860-0365-V501 بدون كابل — يتم طلب مجموعة الكابل المطابقة (A860-0360-V906) بشكل منفصل وتوصل جسم المُشفّر بمنفذ المُشفّر CN2 الخاص بالمُضخّم.لأعمال الاستبدال على آلة موجودة، يتم عادةً إعادة استخدام الكابل الأصلي إذا لم يكن تالفًا. الكابل هو نقطة فشل شائعة — خاصةً دبابيس الموصل وأول بضعة سنتيمترات من الكابل المجاورة للموصل حيث يحدث الانثناء المتكرر — لذا فإن فحصه قبل إعادة الاستخدام يستحق الدقائق القليلة التي يستغرقها.

أين يوجد هذا المُشفّر

يتم تركيب A860-0365-V501 على مجموعة واسعة جدًا من نماذج محركات خدمة FANUC Alpha i، والتي تغطي تطبيقات محركات المحاور على المعدات المبنية من أوائل عام 2000 حتى عام 2010:

مراكز تشغيل CNC

— محركات المحاور X و Y و Z والمحاور الدوارة في مراكز التشغيل الرأسية والأفقية من Mazak و Makino و Okuma و Haas و DMG Mori وعشرات الشركات المصنعة الأخرى التي تستخدم أنظمة خدمة FANUC Alpha iمخارط CNC

— تغذية راجعة لخدمة المحور Z و X على المخارط ثنائية المحاور ومتعددة المحاور، بالإضافة إلى محركات المغزل الفرعي والمحور C على المخارط الأكثر تعقيدًامفاصل الروبوت

— روبوتات FANUC الصناعية في عائلات M و R استخدمت محركات خدمة Alpha i مع مُشفّرات نبضية aI64 في مفاصلهاأنظمة التصنيع المرنة

— مبادلات المنصات، وأنظمة مناولة المواد الآلية، وخطوط النقل المبنية حول تقنية FANUC CNC وخدمة المحركات من نفس الحقبةشراء مستعمل ومختبر — الحالة العملية

هذه وحدة مستعملة تم اختبارها — وبالنسبة لـ A860-0365-V501، يعد هذا خيارًا شائعًا ومعقولًا للمصادر. الوحدات الجديدة، عند توفرها، تحمل علاوة سعر كبيرة. المُشفّر المستعمل الذي تم اختباره وتم التحقق منه على نظام خدمة عامل لديه حالة وظيفية معروفة، وقد تم تشغيل المحامل الداخلية عادةً لسنوات دون مشاكل — هذه أجهزة بصرية دقيقة، وليست مكونات عالية التآكل في ظل ظروف التشغيل العادية.

الحذر مع المُشفّرات النبضية المستعملة دائمًا هو حالة المحامل وسلامة مجموعة الاستشعار البصري. وحدة تم سحبها من آلة تعطلت لأسباب غير ذات صلة وتم اختبارها مقابل مشغل خدمة تختلف بشكل كبير عن سحب فائض غير مختبر. التحقق من أن المُشفّر ينتج مخرجات قنوات A و B و Z نظيفة عند سرعة تمثيلية قبل الشحن هو معيار العناية الواجبة الذي يجعل الوحدة المستعملة المختبرة شراءً موثوقًا به.

الأسئلة الشائعة

س1: هل A860-0365-V501 مُشفّر مطلق أم تزايدي؟

إنه

تزايدي. يشير الحرف "I" في Alpha i64 إلى تزايدي — فهو يتتبع الموضع عن طريق عد النبضات من نقطة مرجعية. تقوم الآلة بإنشاء مراجع المحور من خلال دورة تصفير عند بدء التشغيل. هذا يختلف عن المُشفّرات المطلقة، التي تُخرج الموضع مباشرة دون الحاجة إلى إرجاع مرجعي.س2: هل يأتي هذا المُشفّر مع الكابل؟

لا. يتم توفير متغير V501

بدون كابل (بدون كابل). مجموعة الكابل المطابقة هيA860-0360-V906، والتي توصل المُشفّر بمدخل المُشفّر CN2 الخاص بمُضخّم الخدمة. في مهمة استبدال، يمكن عادةً إعادة استخدام كابل الآلة الموجود إذا كان في حالة جيدة.س3: أي محركات خدمة FANUC ومُضخّمات تستخدم A860-0365-V501؟

يتم تركيب مُشفّر النبضات هذا على

محركات خدمة FANUC Alpha i AC (سلسلة A06B-0xxx مع تسمية مُشفّر aI64). يعمل معمُضخّمات خدمة FANUC αi و αiS ومتوافق مع أنظمة التحكم CNC في عائلات0i, 16i, 18i, 21i, 30i, 31i, و 32i. تأكد من رقم قطعة لوحة اسم المحرك قبل الطلب.س4: ماذا يعني "تم اختباره" لمُشفّر نبضي مستعمل؟

تم التحقق كهربائيًا من مُشفّر نبضي تم اختباره على نظام خدمة FANUC فعلي — مما يؤكد أن مخرجات القنوات A و B و Z موجودة ونظيفة ومُرحّلة بشكل صحيح عند سرعة التشغيل. هذا أكثر أهمية من مجرد فحص بصري أو فحص استمرارية ويؤكد أن مجموعة الاستشعار البصري والإلكترونيات تعمل كما هو مصمم.

س5: هل يمكن إصلاح A860-0365-V501 إذا حدث به عطل؟

نعم — يمكن لخدمات إصلاح محركات ومُشفّرات FANUC المتخصصة استبدال المحامل، وإعادة وضع القرص البصري، وإصلاح تلف الموصل على مُشفّر النبضات aI64. الإصلاح هو مسار قابل للتطبيق عندما يكون غلاف المُشفّر والقرص البصري سليمين ولكن فشل المحمل أو عطل الموصل قد جعل الوحدة غير وظيفية. بالنسبة للوحدات التي بها تلف مادي في القرص أو أغلفة متشققة، فإن الاستبدال هو الخيار العملي.
