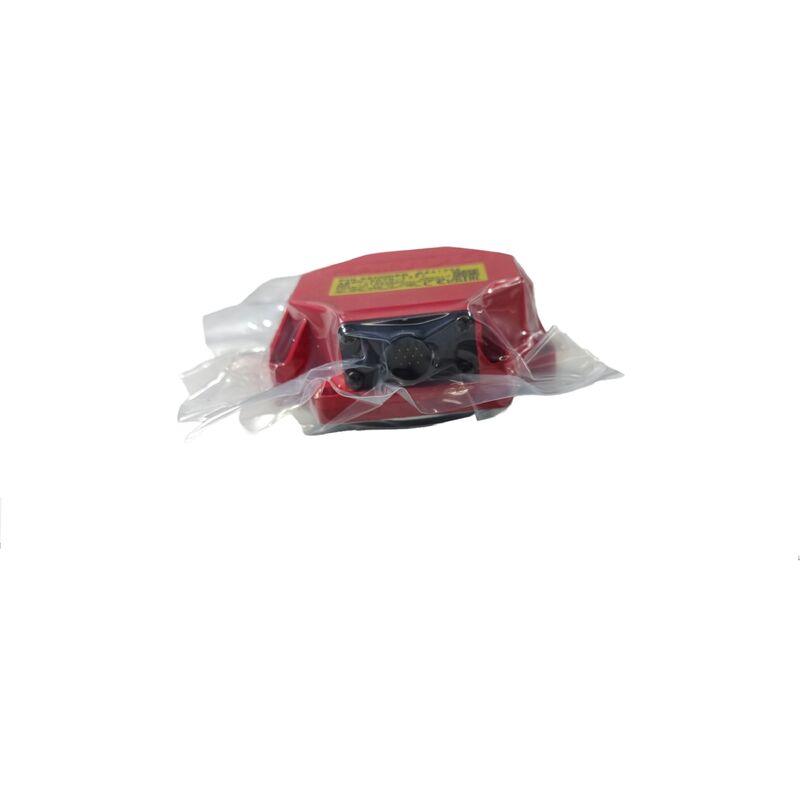

FANUC A860-2120-T511 مكيف محرك العجلة الحركية Alpha i BZi Sensor لـ FANUC AC Spindle Systems

عندما لا يتم توجيه مشغل CNC، والقرص الصلب ينتج خيوط سيئة، أو التحكم يلقي إنذار مستشعر مشغل، والمسألة غالبا ما تعود إلى مكون واحد: مشغل محرك المشغل.فانوك A860-2120-T511is the factory-matched feedback sensor for FANUC's Alpha i series AC spindle motors — a magnetic gear-tooth sensor that gives the spindle amplifier the continuous speed and position data it needs to run orientationو محور سي و دورات تغذية متزامنة بثقة

ما هو هذا المشفر في الواقع

A860-2120-T511 تنتمي إلى FANUCعائلة أجهزة الاستشعار Alpha i BZi (BZ)- خط من وحدات الاستشعار المغناطيسية مصممة خصيصاً لتعزيز تفاعل محرك العجلات المتغيرة في النظام البيئي لـ FANUC CNC. على عكس ملفات ترميز النبضات البصرية التي تحسب الضوء من خلال قرص مشط،يقرأ جهاز الاستشعار BZi أسنان حلقة التروس الدقيقة المثبتة على عمود محرك الغزل، وتوليد إشارة عالية التردد التي يحولها محرك الدوران إلى بيانات السرعة والموقف الزاوي.

هذا النهج الاستشعار المغناطيسي يعطي جهاز الاستشعار BZi ميزة عملية في البيئة القاسية من محرك المغزل: انها لا تتأثر بالزيت الضباب، الغبار المعدني،أو الاهتزاز والدوران الحراري الذي يميز تطبيقات المواسير الصناعية التي تعمل عند دورات عالية مستمرة.

المواصفات التقنية

معمارية أجهزة الاستشعار BZi الكشف عن الأسنان المغناطيسي

تعمل تكنولوجيا أجهزة الاستشعار BZi من FANUC على مبدأ بسيط ولكنه موثوق به. يتم تركيب حلقة مسنية بدقة على عمود محرك الغزل وتدور معه. رأس أجهزة الاستشعار BZi،مثبتة على جسم المحرك، يكتشف مرور كل أسنان مغناطيسياً ويولد نبضات متناسبة مع سرعة العمود والموقف الزاوي.

طريقة إحصاء أسنان العداد هذه قوية من حيث التصميم، فان فجوة الكشف تتسامح نسبيا مع التلوث مقارنة بالتحسس البصري،والحقل المغناطيسي لا يتعطل من قبل رش المبرد، بخار النفط، والقزم الذي يجد حتما طريقه إلى بيئات الفولاذ عالية السرعة. FANUC's technical guidance for the BZi series specifically warns against magnetic dust accumulating on the gear teeth — and recommends periodic air blowing during maintenance — which confirms just how close to the cutting environment these sensors operate.

ما يسمح به ردود الفعل

A860-2120-T511 لا يعمل فقط في الخلفية. كل وظيفة فولاذية ذات قيمة عالية على آلة خاضعة لسيطرة FANUC تعتمد على ردود فعل فولاذية دقيقة منخفضة التأخير:

توجيه الغزلإيقاف الغزل في موقع زاوي دقيق لتغيير الأدوات أو ضبط رأس الحفر أو تحميل الأجزاء. بدون بيانات مستشعرات نظيفة ، يتجاوز الغزل الموقع المستهدف أو يطارد.

النقر الصلب- مزامنة دوران الغزل مع تغذية المحور Z أثناء دورات الخيوط. يحسب جهاز التحكم مساحة الخيوط عن طريق ارتباط نبضات مكشف الغزل بموقف الخدمة.خطأ جهاز الاستشعار هنا ينتج مسافة الخيط غير الصحيحة أو صنابير مكسورة.

تحديد موقع المحور Cعلى مراكز الدوران الطاحونة ، يعمل الغزل كمحور دوران محكم.ردود الفعل عن الموقف من جهاز الاستشعار BZi يسمح لدفع الغزل للحفاظ على الموقف الزاوي تحت حمل القطع.

التزامن بين الخيوط والإمداداتعلى المحولات ، يتم إدخال بيانات سرعة الغزل مباشرة إلى حساب دورة الخيوط G32/G76.تدهور جهاز الاستشعار المغزل عادة ما تظهر أولا كمنطقة خيط غير منتظمة قبل أن تتقدم إلى أخطاء صريحة.

عائلة أجهزة الاستشعار ألفا إيه بي زي سلسلة A860-2120

سلسلة A860-2120 تغطي عدة إصدارات من عدة إصدارات من عدة إصدارات من عدة إصدارات من عدة إصدارات من عدة إصدارات من عدة إصدارات من عدة إصدارات من عدة إصدارات من عدة إصدارات.

• سلسلة V(على سبيل المثال، A860-2120-V004، A860-2120-V005) إصدارات تجميع أجهزة الاستشعار، عادة بدون كابل أو مع مكونات بديلة
• سلسلة T(على سبيل المثال، A860-2120-T401، A860-2120-T511) مجموعة من أجهزة الاستشعار مع كابل متكامل ومصلح لتركيب مباشر

الـT511ويأتي هذا النوع مع كابلاته ومغلقاته المثبتة مسبقاً، جاهزة للتركيب المباشر والاتصال بمحرك الغزل والمضخم دون تجميع إضافي.بالنسبة لفرق الصيانة التي تستبدل جهاز استشعار معطل، هذا يوفر وقت تركيب كبير مقارنة بإعادة بناء نهاية الاتصال في الميدان.

آلات CNC حيث يوجد هذا المشفر

يتم تثبيت محركات الفانوك ألفا i مع عائلة أجهزة الاستشعار A860-2120 BZi عبر مقطع عرضي واسع من معدات CNC المنتجة خلال 2000s حتى الحاضر:

مراكز التصنيع CNCمراكز التصنيع الأفقية والعمودية من Mazak ، Makino ، DMG Mori ، Okuma ، Doosan وغيرها من الشركات البناءة التي تستخدم أجهزة تحكم FANUC 0i ، 16i ، 18i أو 30i

محولات CNC ومراكز التحويلمركز الدوران ذو محورين ومتعدد المحورات حيث تتحكم ردود فعل سرعة الغزل في دورات الخيوط وتشطيب سطح الجزء

مراكز تحويل الطاحونة-آلات متعددة المهام التي تتطلب تحديد موقع الغزل في المحور C ومزامنة الأدوات المحركة

خطوط معالجة مخصصةرؤوس المواسير في خطوط النقل وأدوات الأدوات الخاصة مع محركات المواسير FANUC في سلسلة SPM

تثبيت أجهزة الاستشعار

يحتاج مستشعر BZi إلى ضبط فجوة هوائية دقيقة بين رأس المستشعر وأسنان حلقة التروس. فجوة كبيرة جدًا وتنخفض نطاق الإشارة ، مما يؤدي إلى أخطاء الكشف المتقطعة.ضيق جدا والاتصال المادي أثناء التوسع الحراري أو الاهتزاز يمكن أن يضر المستشعر.

يتضمن إجراء تثبيت FANUC مركزية المستشعر باستخدام شاشة تشخيص المكبر أثناء تدوير الغزل ببطء ، ثم قفل التثبيت بمجرد استقرار الإشارة.هذه الخطوة المركزية هيإلزامية بعد كل استبدال للمستشعراتولهذا السبب أيضاً، فإنّ كابل T511 المُسجل مسبقاً مفيد، لأنه يزيل متغيّراً واحداً من عملية التثبيت.

الأسئلة الشائعة

س1: ما هي الوظيفة التي يؤديها A860-2120-T511 على آلة FANUC CNC؟

هو جهاز استشعار ردود فعل موقف وسرعة محرك الغزل. انه يكتشف مرور أسنان التروس على عمود المحرك ويرسل هذه البيانات إلى مكبر الغزل FANUC،الذي يستخدمه لتحكم سرعة الغزل، التوجه، وتزامنة التنقر الصلب، ووظائف تحديد المواقع في المحور C.

السؤال 2: ما هي مكبرات الفولاذ FANUC وأجهزة التحكم CNC متوافقة مع هذا المستشعر؟

A860-2120-T511 مصممة لمحركات فانوك الفا سيريز أيفايتم مقارنتها مع محركات SPM (وحدة مكبر العجلات).FANUC 0i، 16i، 18i، 21i، 30i، 31i، و 32iتأكد دائماً من لوحة اسم المحرك و وثائق المكبر قبل الطلب.

السؤال 3: هل يحتاج المستشعر إلى معايرة أو تعديل بعد الاستبدال؟

نعم، بعد تركيب A860-2120-T511مطلوب إجراء التركيزلضبط فجوة الهواء الصحيحة بين رأس جهاز الاستشعار وحلقة التروس. يتم ذلك باستخدام الشاشة التشخيصية لمضخم الغزل أثناء تدوير الغزل بسرعة منخفضة.تخطي هذه الخطوة يؤدي إلى أخطاء الكشف والإنذارات المغزل.

السؤال 4: ما الذي يسبب فشل هذا المستشعر، وما هي علامات التحذير؟

وتشمل الأسباب الشائعة ارتداء محامل المحرك مما يسمح بتمرير العمود المفرط، وتلوث حلقة التروس بالجذور المغناطيسية، وتلف الكابلات من الحرارة أو سائل التبريد، وتآكل المرفق.علامات التحذير تشمل فشل التوجه المتقطع، عمق الصنبور الصلب غير المتسق ، إنذارات أجهزة استشعار الغزل (رموز إنذار SV أو SP في أنظمة FANUC) ، وسرعة الغزل غير المستقرة عند دورات منخفضة في الدقيقة.

السؤال 5: ما هو الفرق بين إضافة T وإضافة V في سلسلة A860-2120؟

كلاهما هي مجموعات أجهزة استشعار ألفا i BZi لنفس المحركات.الحرف الثانيالاختلافات (على سبيل المثال، A860-2120-V004، V005) هي وحدات أجهزة الاستشعار عادة دون حلقة تركيب أو مع تكوينات الكابلات البديلة.توابع Tتتضمن المتغيرات (على سبيل المثال ، A860-2120-T511) كابلًا متكاملًا ومكونًا ، جاهزًا لتركيب الشبكة المباشرة.تأكيد المتغير المطلوب ضد رقم جزء جهاز الاستشعار الموجود في المحرك قبل الشراء.
