| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A860-0316-T101 |

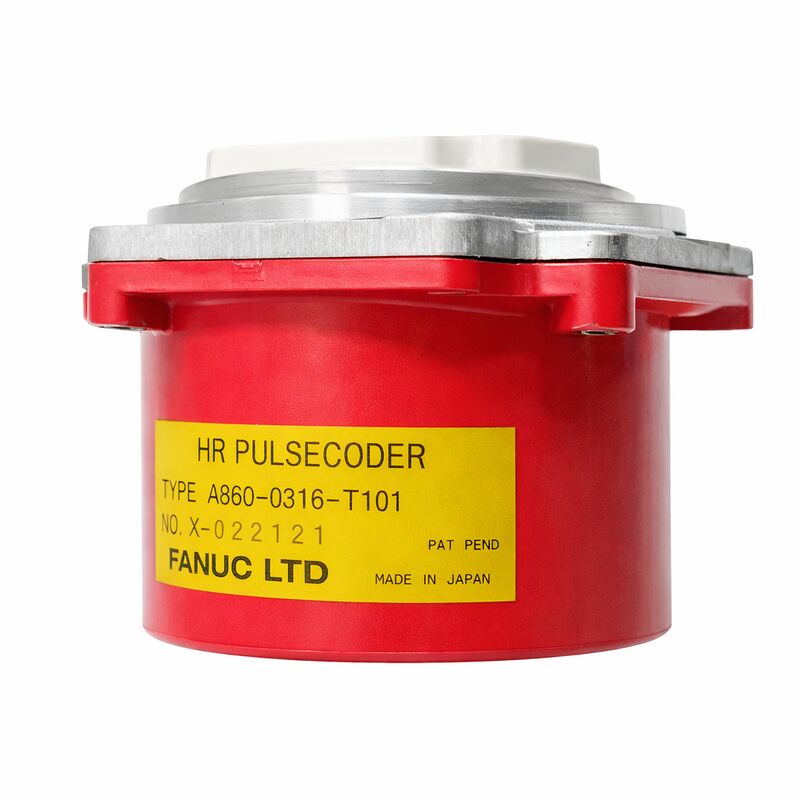

الـ Fanuc A860-0316-T101 هو مشفر النبضات التزايدي عالي الدقة (HR) المثبت على محركات السيرفو AC من سلسلة Fanuc S من الجيل المتأخر.
بواقع 10,000 نبضة لكل دورة، فإنه يوفر أكثر من ثلاثة أضعاف الدقة الخام للمشفرات التزايدية 3000P المستخدمة في محركات سلسلة S الأقدم، مما يضعه كجهاز تغذية راجعة تزايدي هو الأكثر قدرة في عصر محركات سلسلة S قبل أن تتولى المشفرات المطلقة Serial A و Serial C القياسية لطرازات المحركات الأحدث.
يشير الاختصار HR — الذي يظهر أيضًا على A860-0316-T201 المرتبط — إلى هذه المشفرات كخطوة تقدم في الدقة مقارنة بمشفرات سلسلة S التزايدية الأساسية.
عندما قامت Fanuc بتركيب محركات تتطلب سرعة أعلى أو دقة أعلى في الجيل المتأخر من سلسلة S، لم تعد دقة مشفر 3000P كافية لجودة حلقة السيرفو عند سرعة التشغيل المقدرة للمحرك.
يولد مشفر 10,000P عند 3000 دورة في الدقيقة 500,000 حافة في الثانية (باستخدام فك تشفير رباعي 4x)، مقارنة بـ 150,000 لمشفر 3000P في نفس الظروف — التحسن في جودة تقدير السرعة يتناسب طرديًا.
الغطاء البلاستيكي الأحمر هو السمة المميزة لجيل مشفرات سلسلة S بأكمله، مما يضع A860-0316-T101 بوضوح في نفس العائلة مع مشفرات Serial A و Serial C من نفس الحقبة.
على عكس المشفرات التسلسلية المطلقة تلك، فإن T101 هو من النوع التزايدي — ينتج نبضات رباعية A/B ونبضة فهرس Z مع دوران عمود المحرك، دون الاحتفاظ بأي ذاكرة للموضع بين دورات الطاقة.
تتطلب كل عملية بدء تشغيل للآلة دورة عودة مرجعية لإعادة تأسيس نقطة الصفر للمحور.
هذا سلوك متوقع للآلات المجهزة بهذا المشفر وهو جزء طبيعي من تسلسل بدء التشغيل.
يتبع توريد A860-0316-T101 النمط الشائع لجميع مشفرات سلسلة S المتأخرة: لا يتم بيعه بشكل منفصل عن المحركات كعنصر قياسي في الكتالوج، ويعتمد التوفر من أي مزود متخصص على عدد المحركات العاملة من سلسلة S المزودة بمشفرات T101 التي مرت عبر مسار الإصلاح الخاص بهم.
يعد الحفاظ على الوصول إلى مورد تبادل موثوق به هو الاستراتيجية الأكثر عملية لقطع الغيار للمنشآت التي تشغل آلات مزودة بهذا المشفر.
| المعلمة | القيمة |
|---|---|
| نوع المشفر | تزايدي عالي الدقة (HR) |
| الدقة | 10,000 نبضة/دورة |
| الغطاء | غطاء بلاستيكي أحمر |
| التغذية الراجعة | تزايدي A/B/Z (لا توجد ذاكرة مطلقة) |
| المحركات المتوافقة | سيرفو AC من سلسلة S المتأخرة |
| توافق CNC | Zero-C/D, 16A, 18A, 21A |
| طريقة التوريد | تبادل / فائض إصلاح المحركات |
| قابلية الإصلاح | محدودة |
تبع التقدم في مشفرات سلسلة S التزايدية من Fanuc مواصفات المحرك. استخدمت محركات سلسلة S المبكرة مشفرات نبضات 2000P و 2500P؛ انتقلت المحركات القياسية إلى 3000P؛ قفز الجيل المتأخر من المحركات عالية السرعة وعالية الدقة إلى 10,000P مع A860-0316-T101.
وضعت مواصفات 10,000P هذه مشفر سلسلة S عالي الدقة من Fanuc عند مستوى دقة مماثل لما حددته العديد من الشركات المصنعة لمحركات السيرفو الأخرى لخطوط السيرفو الدقيقة الممتازة الخاصة بها في نفس الحقبة.
تعمل نبضة الفهرس Z (واحدة لكل دورة) التي تصاحب قنوات A و B الرباعية كعلامة مرجعية لدورة العودة المرجعية لوحدة التحكم الرقمي في الآلة (CNC).
تقود وحدة التحكم الرقمي في الآلة (CNC) المحور نحو مفتاح المرجع المادي بمعدل تغذية محدد، وتبطئ عند تشغيل المفتاح، ثم تزحف ببطء حتى يتم اكتشاف نبضة Z الأولى بعد تعثر المفتاح.
موضع نبضة Z بالنسبة لمفتاح المرجع ثابت ميكانيكيًا بواسطة قرص المشفر وتركيبه، لذا فإن العودة المرجعية تهبط دائمًا عند نفس الموضع المطلق للآلة — قابلة للتكرار في حدود عداد مشفر واحد لموضع نبضة Z.
حقيقة أن A860-0316-T101 لا يباع بشكل منفصل عن المحرك كعنصر في كتالوج Fanuc هو اعتبار تشغيلي هام.
هذا يعني أن قناة التوريد الرئيسية هي تبادل المحركات: يقوم متخصص بتجديد المحرك، واستبدال المشفر، ويصبح المشفر الفائض أو المتبادل الناتج متاحًا.
هذه السلسلة من التوريد أقل قابلية للتنبؤ بها من الأجزاء المخزنة القياسية، ولا يوجد مسار شراء قياسي "جديد في الصندوق" من شبكة التوزيع المعتمدة من Fanuc.
المنشآت التي تدير آلات مزودة بمشفرات T101 لديها خياران عمليان: الاحتفاظ بمشفر احتياطي تم اختباره تم الحصول عليه عبر قنوات التبادل، أو تحديد مزود خدمة محركات موثوق به يحمل محركات أو مشفرات متوافقة مع T101 كجزء من مخزون الإصلاح العادي الخاص بهم ويمكنه الاستجابة بسرعة لحدث تعطل الآلة.
س1: كيف يؤثر مشفر 10,000 نبضة التزايدي على إعدادات معلمات السيرفو لوحدة التحكم الرقمي في الآلة (CNC) مقارنة بمشفر 3000 نبضة؟
تتضمن معلمات السيرفو لوحدة التحكم الرقمي في الآلة (CNC) إعدادات لدقة المشفر (عادة ما يتم التعبير عنها بالنبضات لكل دورة أو كمعلمة نسبة تروس تربط عدد عدادات المشفر بمسافة الآلة).
إذا تم استبدال محرك 3000P بمحرك 10,000P، أو العكس، فيجب تحديث معلمات السيرفو CMR و DMR لتعكس عدد نبضات المشفر الجديد. تؤدي معلمات السيرفو غير الصحيحة مع المشفر الخاطئ إلى عدم استقرار حلقة السرعة، أو تجاوز الهدف، أو حالات إنذار المحور عند الحركة الأولى المطلوبة.
قم دائمًا بتحديث معلمات السيرفو لتتناسب مع المشفر المثبت قبل تشغيل الإنتاج.
س2: هل يمكن استبدال A860-0316-T101 بنوع مشفر مطلق؟
ليس بشكل مباشر. يجب تكوين المضخم ووحدة التحكم الرقمي في الآلة (CNC) لنوع التغذية الراجعة المحدد — تتطلب المشفرات التسلسلية المطلقة (Serial A، Serial C) مضخم سيرفو رقمي بواجهة المشفر التسلسلي المقابلة، ويجب أن تكون وحدة التحكم الرقمي في الآلة (CNC) قادرة على معالجة بيانات المشفر المطلق.
يعمل مشفر سلسلة S عالي الدقة التزايدي مع أنظمة المضخمات السيرفو التناظرية أو الرقمية المبكرة المتوافقة مع محركات سلسلة S المتأخرة.
يتطلب تركيب مشفر مطلق حيث تم تحديد نوع تزايدي التحقق من التوافق المادي وتغييرات تكوين المعلمات، وفي بعض الحالات، بطاقة واجهة مضخم مختلفة.
هذا مشروع تحديث للمحرك بدلاً من مجرد استبدال المشفر.
س3: ما هو إجراء التشخيص عندما تظهر الآلة أخطاء سرعة أو موضع غير منتظمة على محور مزود بهذا المشفر؟
ابدأ بفحص كابل تغذية المشفر بحثًا عن التلف، مع التركيز على المناطق المعرضة للحركة (حاملات الكابلات، الانحناءات بالقرب من مداخل الأنابيب). افحص طرفي الموصل بحثًا عن تلامسات نظيفة ومثبتة بالكامل.
قم بتوصيل راسم إشارة ذبذبات بمخرجات المشفر A و B وقم بتدوير عمود المحرك ببطء يدويًا — موجة مربعة نظيفة بزاوية إزاحة طور 90 درجة على كلا القناتين بدون انقطاعات أو تغيرات في السعة تشير إلى مشفر وكابل سليمين.
تشير الإشارات غير المنتظمة إلى تلف الكابل، أو انقطاع الموصل، أو تدهور القرص البصري داخل المشفر.
إذا كان فحص الكابل والموصل نظيفًا ولكن راسم إشارة الذبذبات يظهر مشاكل في جودة الإشارة عند الدوران، فيجب استبدال المشفر.
س4: المشفر موجود في غطاء بلاستيكي أحمر — كيف تتم إزالة الغطاء والوصول إلى المشفر للاستبدال؟
يثبت الغطاء البلاستيكي الأحمر أو يثبت بمسامير في الجزء الخلفي من هيكل المحرك، ويغطي تجميع المشفر ومدخل الكابل. تتطلب الإزالة عادةً تحرير مثبتات أو مشابك تثبيت الغطاء (يختلف التصميم الدقيق حسب طراز المحرك) ثم فصل تجميع قرص المشفر بعناية عن اقتران عمود المحرك.
تختلف طريقة الاقتران — يستخدم البعض اقتران أولدهام الذي يتحمل عدم محاذاة العمود الطفيفة؛ يستخدم البعض الآخر تشابكًا مباشرًا أو مفتاحًا.
استشر وثائق صيانة المحرك لتسلسل التفكيك المحدد، خاصة تسلسل إزالة المشفر من اقتران العمود دون إتلاف القرص.
إجبار الغطاء أو جسم المشفر دون اتباع تسلسل الإزالة الصحيح يخاطر بتشقق القرص البصري، وهو خطأ لا رجعة فيه.
س5: هل A860-0316-T101 متوافق مع نفس المضخمات مثل A860-0346-T101 (مشفر Serial A)؟
لا. T101 هو مشفر تزايدي؛ A860-0346-T101 هو مشفر مطلق Serial A.
يتواصل هذان النوعان من المشفرات مع مضخم السيرفو عبر واجهات مختلفة تمامًا — يستخدم المشفر التزايدي خطوط إشارة تفاضلية منفصلة A/B/Z، بينما يستخدم مشفر Serial A بروتوكول تسلسلي عالي السرعة خاص.
لا يمكن لمضخم السيرفو المصمم لمشفر Serial A قبول إشارات A/B/Z التزايدية من T101 مباشرة، والعكس صحيح.
أجيال المحركات والمشفرات هي مجموعات متطابقة؛ تأكد دائمًا من أن النظام بأكمله — المحرك، المشفر، المضخم، ووحدة التحكم الرقمي في الآلة (CNC) — من أجيال متوافقة قبل طلب قطع الغيار.
