| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A860-0346-T001 |

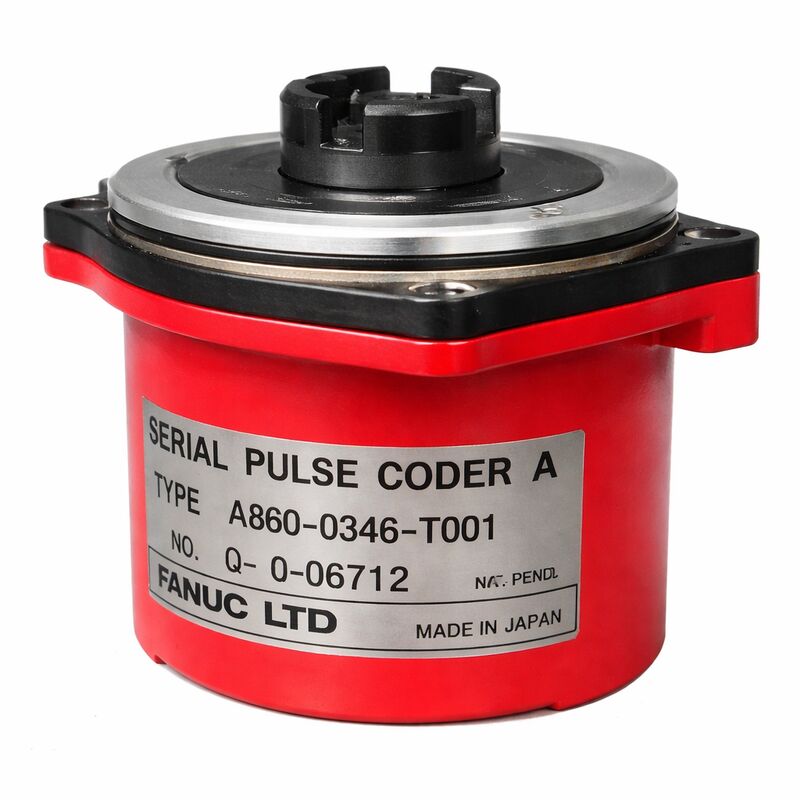

الـفانوك A860-0346-T001هو أقدم وأساسي المتغير في عائلة A860-0346 Serial Pulse Coder A الحائط T001 الذي يشير إلى النسخة الأساسية داخل السلسلة.
يحمل نفس غطاء الغطاء البلاستيكي الأحمر، 40,000 ppr معمارية ردود الفعل المطلقة Serial A، ومعامل الشكل المثبت على المحرك الذي يميز جميع أعضاء مجموعة A860-0346،ولكن يتميز بتكوينه D-Sub في نقطة اتصال الكابل.
هذه الواجهة D-Sub تعكس معيار الاتصالات للآلات والأدوات وتركيبات الأسلاك التي تم تحديد هذا التغيير لها.
تعتبر تسمية "غير ألفا" في وثائق فانوك لهذا المشفر سياقًا مهمًا. فإنها تميز عائلة A860-0346 بأكملها عن خطوط المشفرات الأخيرة من سلسلة ألفا وألفا i وبيتا.
غير ألفا تعني أن هذا المشفر ينتمي إلى الجيل السابق للـ ألفا محركات الخدمة المتغيرة من سلسلة S التي سبقت إدخال مجموعة محركات الخدمة ألفا.
بالنسبة لمهندسي الصيانة الذين يواجهون آلة ذات محركات من سلسلة S و هذا المشفر، تلك العلامة "غير ألفا" هي معرف توليد النظام:وتطبق إجراءات الخدمةوالذي الاصدارات الفا الحديثة أو سلسلة بيتا غير متوافقة مع هذا التركيب.
يشمل تسمية سلسلة المنتجات A860-0346 مجموعة كاملة من متغيرات Serial Pulse Coder A لجيل المحركات من سلسلة S.
داخل هذه السلسلة، the T001 is the foundational variant — the original form from which other T-suffix variants evolved as Fanuc adapted the connector style and mechanical details for different motor body sizes and machine builder specifications.
الآلات التي تم بناؤها مع T001 المشفرات من أوائل عمليات الإنتاج من سلسلة S من أدوات آلة الحاسب الآلي مجهزة بمحركات هي على الأرجح الآلات التي لا يزال هناك حاجة إلى هذا الرقم الجزء المحدد اليوم.
| المعلم | القيمة |
|---|---|
| فئة المشفر | غير ألفا (جيل ما قبل ألفا) |
| القرار | 40،000 ppr (سلسلة A مطلقة) |
| السكن | غطاء بلاستيكي أحمر |
| المرفق | نوع D-Sub |
| سلسلة المحركات | فانوك AC servo S-series |
| التوافق مع CNC | الصفر (الخدمة الرقمية) ، 16، 18، 21 |
| نوع ردود الفعل | المطلقات المتسلسلة |
| سلسلة المنتجات | A860-0346 |
| قابلية الإصلاح | صرف / استبدال فقط |
تتبع أجيال مشفرات Fanuc أجيال المحركات التي تدعمها: مشفرات نبضات تقليدية (تدريجية ، سلسلة A860-0300) لأوائل محركات خدمة DC و AC ؛رمز النبضات التسلسلي A (سلسلة A860-0346) لمحركات التيار المتردد من سلسلة S؛ مشفرات سلسلة ألفا (A860-0360 ، A860-0370 العائلات) لمحركات ألفا ؛ ومشفرات سلسلة ألفا i / beta i (A860-2000 و A860-2020 العائلات) للجيل الحالي.
A860-0346-T001 يقع في المرحلة التسلسلية A من هذا التطور الجيل حيث انتقلت Fanuc من قطارات نبضات خامة إلى الاتصالات المتسلسلةبينما لا تزال تستخدم غطاء القبعة الحمراء التي أصبحت مألوفة من التصميم S-سلسلة المحرك.
تم بناء الآلات المجهزة بمكشفات A860-0346-T001 خلال فترة يتم فيها تثبيت العديد من مراكز التصنيع ذات الحجم الكبير اليوم لأول مرة.
That these machines remain in production decades later speaks to the durability of the underlying motor and mechanical structure — but it also means the encoders on those motors are well into their service life، وقطع الغيار مثل A860-0346-T001 ضرورية للحفاظ على هذه الأصول الإنتاجية تعمل.
يُميزه وصلة D-Sub على A860-0346-T001 عن المتغيرات A860-0346 اللاحقة التي تستخدم نمط MS المستديرة أو أنواع الاتصالات الأخرى.كانت موصلات D-Sub شائعة في الإلكترونيات الصناعية وتوصيلات آلة CNC من العصر، توفير موثوقة، ومتاحة على نطاق واسع معيار المرفقات مع حماية جيدة للاتصال عند التزاوج بشكل صحيح.
الكابل الحالي في آلة مبنية مع T001 المشفرين سينتهي في D-Sub المطابقة في مصطف في نهاية المشفر تعويض مباشر T001 المشفر سيتزاوج دون تعديل الكابل ،حيث أن استخدام إصدار آخر من ت ت مع نوع مختلف من الموصلات يتطلب تكييف الكابل.
عند الحصول على مكشفات T001 بديلة، تأكد من أن مكون D-Sub موجود ولا يتضرر على وحدة التبادل.
تلف المكونات
س1: ما الذي يميز A860-0346-T001 عن T041 و T101 داخل نفس العائلة؟
جميعها ثلاثية من الـ40 ألف صيغة من الـ"سيريال بولس كودر" مع نفس البروتوكول الحمراء
T001 هو النسخة الأساسية مع وصلة D-Sub ؛ تستخدم نسخ T041 و T101 أنواع وصلات مختلفة ولديها نطاقات متوافقة محددة لنموذج المحرك.
تم تأكيد T101 للمحركات من النموذج 0S إلى 30S على وجه التحديد ؛ T001 هو المتغير الأصلي الذي يناسب الإصدارات الأولية لمحركات سلسلة S.
These mechanical and connector differences mean the three variants are not directly interchangeable without first confirming that the connector and mounting dimensions of the replacement match the original installation.
السؤال 2: المنتج يوصف بأنه "غير ألفا" هل يؤثر هذا على أي CNC متوافق معه؟
نعم، "غير ألفا" يشير إلى أن هذا المشفر ينتمي إلى جيل المحركات من سلسلة "إس" و أجهزة "سي إن سي" التي تتواصل معه هي تلك المجهزة ببطاقة واجهة "سيريل بولس كودر"على وجه التحديد أنظمة التحكم الرقمية Fanuc للسلسلة صفر (0-C، 0-د) و 16/18/21 نموذج A أجهزة التحكم.
تستخدم محركات سلسلة ألفا مكشفات ألفا تتواصل على بروتوكول سلسلة مختلف؛ تستخدم محركات ألفا آي بروتوكول سلسلة متطور.
ربط مكشف غير ألفا سلسلة A إلى مكبر مصمم لرد الفيديو سلسلة ألفا ينتج خطأ عدم التوافقمشفر، و CNC يجب أن تنتمي جميع الجيلات المتوافقة.
السؤال الثالث: هل يمكن الحفاظ على الموقف المطلق إلى أجل غير مسمى، أم أنه يتدهور مع مرور الوقت؟
يتم الحفاظ على الموقف المطلق طالما أن البطارية الاحتياطية في مكبر الخدمة أو وحدة البطارية تبقى فوق عتبة تفريغها.
الكيمياء البطارية (عادة الخلايا الأولية الليثيوم) لديها عمر الخدمة المحدود عادة ثلاثة إلى خمس سنوات اعتمادا على أنماط الاستخدام ،مع تشغيل الجهاز المستمر يستهلك البطارية ببطء أكثر من دورة الطاقة المتكررةعندما ينخفض فولتاج البطارية إلى عتبة الإنذار، فإن CNC تولد إنذار BAT.
يجب استبدال البطارية قبل إيقاف تشغيل الجهاز لإجراء صيانة طويلة ، حيث أن استبدال البطارية بينما تبقى الجهاز يعمل يتجنب فقدان البيانات.بمجرد فقدان بيانات الموقع بسبب تفريغ البطارية بالكامل، عملية إعادة المرجع تعيد تحديد البيانات.
السؤال 4: هل من الممكن اختبار مكشف A860-0346-T001 دون إزالته من المحرك؟
الاختبارات التشخيصية الأساسية ممكنة في الموقع monitoring the servo feedback status during slow axis motion (using the diagnostic screen or servo diagnostic data) can reveal communication quality — clean serial data without retransmission requests indicates a healthy encoder.
التحقق من وصلة الترميز في نهاية المحرك من أجل المقاعد الآمنة والاتصالات النظيفة هي الخطوة الأولى غير الغازية.
ومع ذلك ، للتقييم النهائي للمثبت ، خاصة عندما يكون هناك شك في التلوث أو ارتداء القرص أو تدهور المحمل ، the motor must be removed and the encoder tested on a dedicated serial A test rig with oscilloscope verification of the serial output under rotation — a proper workshop test that cannot be replicated in-situ.
السؤال 5: ما هي خيارات الخدمة المتاحة لوجود حالة انقطاع للجهاز التي تنطوي على هذا المشفر؟
التبادل هو أسرع طريق لاسترداد: يمكن شحن وتثبيت التبادل A860-0346-T001 المختبر والمضمون (أو البديل المتوافق المؤكد) في غضون ساعات في المناطق التي تتوفر فيها المخزون.
إرسال المحرك الكامل مع المكشف المعيب إلى مزود خدمة متخصص هذا يسمح بتغيير المكشف ، فحص محمل ، اختبار مقاومة التلف ،والتحقق من العزل ليتم تنفيذها كإصلاح كامل للمحرك بدلا من مجرد تبادل المشفر، وهو أفضل ممارسة لمحرك في هذا العصر.
إذا لم يكن مخزون التبادل متاحًا ، فإن الحصول على A860-0346-T001 من قنوات الفائض هو البديل يجب اختبار وحدات الفائض الكهربائية على منصة A التسلسلية قبل التثبيت ،حيث أن الفحص المادي وحده غير كاف لتأكيد وظيفة المشفر.
