| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A860-0346-T041 |
الـفانوك A860-0346-T041هو الترميز السريلي للنبضات A من عائلة A860-0346 ، وتشارك غطاء البلاستيك الأحمر و 40 ،000 ppr بنية ردود الفعل المتسلسلة المطلقة المشتركة لجميع المكيفات في هذا الجيل من محركات S.
يضعها اللاحقة T041 ضمن نطاق الترميز A860-0346 ، distinguishing its specific connector configuration and mechanical interface from other variants in the same series — a distinction that matters when physically matching the encoder to the motor it serves، حيث أن أعضاء T مختلفين لديهم عدد مختلف من دبوس الاتصال وتفاصيل التثبيت الميكانيكي.
A860-0346-T041 يحمل الخصائص المحددة للجيل بأكمله من مكيفات النبضات المتسلسلة: القدرة على الموقف المطلق الذي يلغي العودة المرجعية عند تشغيل،وصلة الاتصال المتسلسل عالية السرعة إلى المضخم، والغلاف البلاستيكي الأحمر الذي يغطي مجموعة القرص البصري والإلكترونيات ضد بيئة الآلة. على الآلات التي تم تركيب هذا الاختلاف المشفر في الأصل،يظهر جنبا إلى جنب مع محركات سيرفو التيار المتردد من Fanuc S-series مجموعة المحركات التي حددت انتقال Fanuc من سيرفو التيار المتردد إلى تكنولوجيا سيرفو التيار المتردد في الثمانينيات.
ما يميز A860-0346-T041 من ضمن العائلة هو في المقام الأول علبة والمتغير الميكانيكي الذي يمثله.
في جميع أنحاء مجموعة A860-0346 ، أنتجت Fanuc العديد من أنواع T-suffix لاستيعاب تكوينات مختلفة لجسم المحرك ، ومتطلبات توجيه الكابلات ومعايير الموصلات التي تختلف حسب حجم المحرك,التوجيه التثبيت، وتفضيلات صانع الآلة.
تعد T041 واحدة من هذه المتغيرات ، وتخدم تكوينات محركات محددة ضمن مجموعة S-series حيث لن تناسب المتغيرات T101 أو T141 جسديًا.
| المعلم | القيمة |
|---|---|
| القرار | 40،000 ppr (سلسلة A مطلقة) |
| السكن | غطاء بلاستيكي أحمر |
| سلسلة المحركات | فانوك AC servo S-series |
| التوافق مع CNC | الصفر-C / D ، 16A ، 18A ، 21A (الخدمة الرقمية) |
| نوع ردود الفعل | المطلقات المتسلسلة |
| بروتوكول الواجهة | رمز النبض المتسلسل A |
| قابلية الإصلاح | صرف / استبدال فقط |

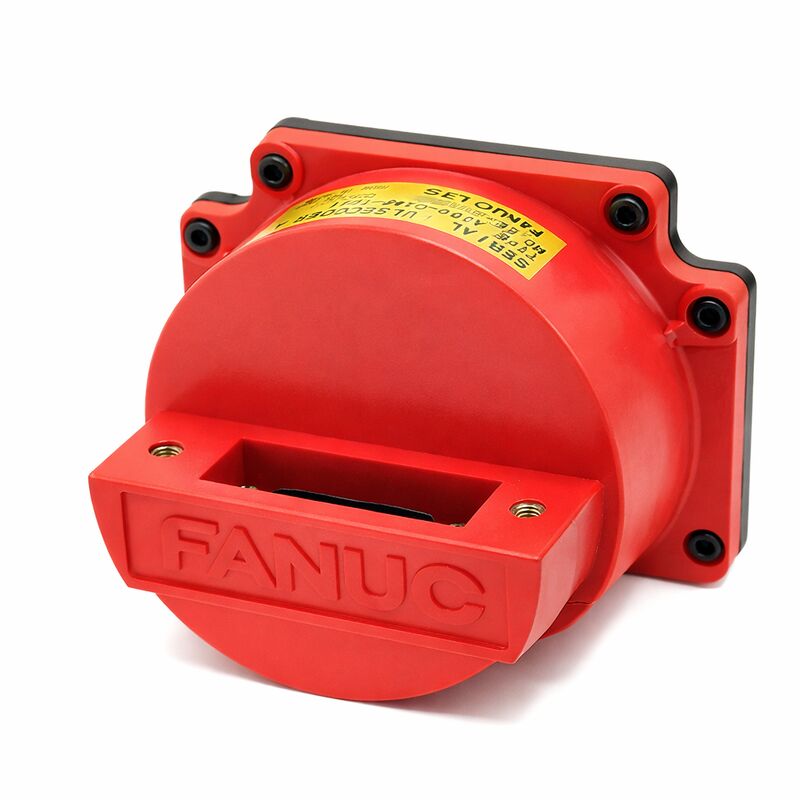

غطاء الترميز البلاستيكي الأحمر هو واحد من أكثر العلامات التعرفية في تاريخ فانوك للسياراتيقدم المحرك بأكمله على أنه "محرك القبعة الحمراء".
هذا التعرف عملي: القبعة الحمراء تخبر المهندس الخدمة على الفور ما هو الجيل من مشفر ومحرك يتعاملون مع، قبل التحقق من أية أرقام الأجزاء.
إنه يشير إلى مشفر النبضات التسلسلي A ، ومحرك سلسلة S ، وتوافق CNC الرقمي ، والموقف المطلق المدعوم بالبطارية - جميع الحقائق الرئيسية لتشخيص وصيانة الجهاز.
كما أن الغطاء الأحمر لـ A860-0346-T041 يعمل كختم بيئي.
يتم وضع قرص الترميز والإلكترونيات داخل الغطاء، والتي مشابك أو مسامير على الجزء الخلفي من هيكل المحرك لحماية الترميز من رشات المبرد،والتشويش الكهرومغناطيسي الناتج عن طيات المحرك.
على الرغم من أنه لم يتم تصنيفها بمعيار IP67 من مكشفات ألفا i في وقت لاحق ، إلا أن الغطاء الأحمر يوفر حماية ذات مغزى في بيئة آلة آلة نموذجية عندما يكون الختم والمواد اللاصقة سليمة.
الـ40 ألف نقطة في الدقة المطلقة لـ A860-0346-T041، رغم أنها متواضعة بالمقارنة مع مشفرات ألفا آي الحديثةكانت مناسبة لدقة التصنيع المطلوبة لتطبيقات محركات سلسلة S.
عند 40،000 عدة لكل دورة ومع مروحة كرة 10 ملم نموذجية ، فإن دقة الموقف الخام هي 0.25μm لكل عدد أكثر من كافية للتسامحات المعتادة التي تحتفظ بها أدوات CNC المجهزة بهذا الجيل من المحركات.
الطبيعة المطلقة لـ Serial Pulse Coder A تعني أن CNC لا تحتاج إلى إعادة تأسيس موقف المحور الصفر في كل بدء.
بالنسبة لبيئات الإنتاج التي تعمل فيها الآلة بدورات متواصلة مع الحد الأدنى من دورات التوقف عن تشغيل الطاقة ، هذا يلغي خطوة العودة المرجعية التي تتطلبها آلات التشفير الإضافية.
يتم الحفاظ على الموقف طالما أن البطارية الاحتياطية لا تزال مشحونة ، مما يجعل مراقبة البطارية مسؤولية صيانة خط أول لجميع الآلات في هذا الجيل من الملفات.
س1: كيف يختلف A860-0346-T041 عن T101 و T141 في نفس العائلة؟
جميعها ثلاثة من الـ40 ألف كودر (مُكيف النبض المسلسل) مع نفس الهيكل الأحمر و نفس التوافق الـ (CNC)
الاختلافات هي في نوع الاتصال، وعدد الدبابيس، وواجهة تركيب المحرك.
يحتوي T041 على ترتيب اتصال محدد مناسب لتكوينات المحرك التي تم تثبيته عليها. يتم تأكيد T101 للنموذج 0S إلى 30S. يتم ملاحظة T141 لمتغير رابط 19-pin.الاستبدال بين إصدارات T لا يكون سهلاً .
تأكدي دائماً من طراز المحرك والإضافة T الأصلية للمشفر من وثائق المحرك أو لوحة الاسم قبل طلب استبدال.
السؤال 2: تصف وصف أسواق إيباي والفائض T041 بأنها "ABS" (مطلقة) هل المسلسل A دائمًا مطلق؟
أجل، جميع أنواع A860-0346 من مكشف النبضات التسلسليّة هي مُكشفات ذات نوع مطلق.
تؤكد علامة "ABS" على قوائم الفائض هذا ، مما يميز سلسلة A عن مشفرات النبض الزائدة بحتة (مثل سلسلة A860-0300) التي كانت تستخدم في محركات Fanuc السابقة.
المطلق يعني أن المرمز يقدم إشارة كاملة إلى الموقع عند تشغيل الكهرباء ، والتي يتم الحفاظ عليها بواسطة بطارية احتياطية ، دون الحاجة إلى دورة عودة مرجعية ميكانيكية.
هذه هي السمة الأساسية لتصميم سلسلة A وتطبق على T001 و T041 و T101 و T141 وجميع المتغيرات الأخرى للنهاية T في نطاق A860-0346.
السؤال 3: ما هي سلسلة وحدات التحكم CNC المؤكدة متوافقة مع هذا المشفر؟
أجهزة CNC Fanuc الرقمية الخدمية مع واجهة Serial Pulse Coder A: السلسلة صفر-C و صفر-D (الجيل الرئيسي الذي كانت فيه محركات سلسلة S منتشرة) ، والسلسلة 16 ، 18 ، و 21 أجهزة التحكم النموذجية.
The Series 0-C and 0-D represent the majority of installations where this encoder is found — these controls and the S-series motors were the dominant Fanuc system specification during the late 1980s through much of the 1990s.
السلسلة 15A متوافقة أيضًا. لا تتوافق أجهزة تحكم CNC غير الرقمية وأجهزة التحكم أحدث من سلسلة 0i (التي تستخدم مشفرات سلسلة ألفا أو بيتا) مع هذا النوع من المشفرات.
السؤال 4: هل A860-0346-T041 قابلة للإصلاح، وإذا لم يكن كذلك، لماذا؟
الـ Serial Pulse Coder A هي مجموعة مُختومة ومتوحدة من القرص البصري، والحامل،وتشكل غطاء القبعة الحمراء وحدة متكاملة لم تكن مصممة لتفكيك الميدان.
تعتمد الدقة الميكانيكية للمصمّم على محاذاة القرص البصري بمراقبة المصنع إلى مجموعة المحامل ؛ لا يمكن إعادة إنتاج هذا المحاذاة بشكل موثوق في بيئة ورشة خدمة.
لهذا السبب، لا تقدم Fanuc قطع أجزاء إصلاح لسلسلة A860-0346، ويوفر مزودي الخدمات المشهورون خدمات الاختبار والتبادل بدلاً من إصلاح مستوى المكونات.تبادل مع اختبار، الوحدة المضمونة هي طريق الخدمة العملية.
س5: ما هي عملية التشخيص عندما تظهر الآلة إنذار الاتصالات؟
أولاً، تحقق من كابل ردود الفعل في الترميز لتحديد التلف المادي. عقدة منحنية في رابط الترميز أو نهاية المكبر هي السبب الأساسي الأكثر شيوعاً لأخطاء الاتصالات المتسلسلة وغالباً ما يتم تجاهلها..تفقدوا و نظفوا كلا المرفقين
بعد ذلك، تحقق من فولتاج بطارية الجهاز. بطارية منخفضة لا تسبب مباشرة إنذارات الاتصال، ولكنها تشير إلى نقص الصيانة التي قد تكون مصحوبة بحالات خطأ أخرى.استبدال كابل المشفر مع كابل معروف جيد من محور آخر إذا كان متاحا.
إذا استمر الإنذار بعد فحص الكابلات والموصلات،إزالة المحرك وتفقد الغطاء الأحمر الاحتفاظ الموثقات والخاتم دخول سائل التبريد حول الختم المتدهور يلوث قرص المشفر ويولد نفس نمط خطأ الاتصالإذا لم يتم العثور على سبب جسدي، فإن المشفر يحتاج إلى استبدال.
