| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A860-0356-T001 |

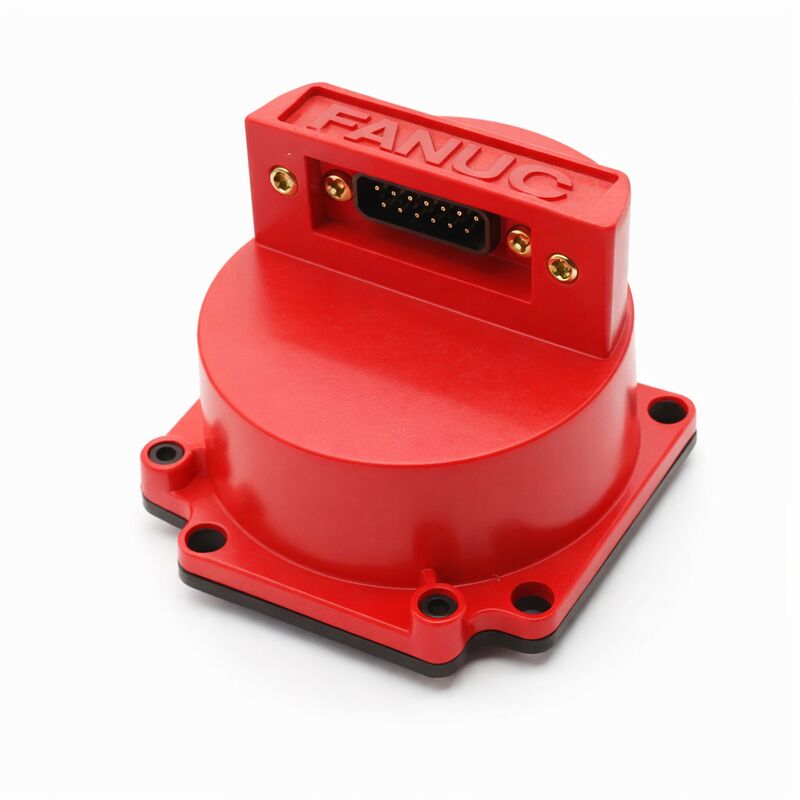

الـفانوك A860-0356-T001هو مُصمّم صلب من نوع Serial Pulse C المدمج في غطاء بلاستيكي أحمر صغير، مصمم خصيصًا لمحركات الفولاذ الصغيرة ذات السرعة العالية من سلسلة Fanuc S.
المحركات التي يخدمها 0-0SP / 3000، 1-0SP / 3000،2-0SP/3000 والمتغيرات ذات الصلة SP (غرض الغزل) هي محركات صغيرة السرعة عالية الأبعاد الفيزيائية التي تتطلب جسم تشفير أصغر من المتغيرات القياسية من سلسلة S Series C.
وبالتالي فإن بناء الإطار الصغير لـ T001 ليس مجرد ملاءمة حجمية ، بل هو شرط وظيفي لتركيب هذه المحركات.
على الرغم من حجرته المدمجة، A860-0356-T001 يوفر نفس 1،000،000 ppr ردود الفعل المطلقة لسلسلة C مثل الاختلافات الكبيرة لسلسلة C المستخدمة في محركات سلسلة S القياسية.عادة ما تستخدم المحركات المخصصة لـ SP في التطبيقات التي تحتاج فيها إلى محرك ضيق عالي السرعة، المواسير الثانوية على محركات التشغيل متعددة البرج ، محركات مجلة الأدوات ، ومثل هذه السرعة العالية ،وظائف خفيفة نسبياً حيث لا تكون عزم الدوران الكامل لمحرك الخدمة هو المتطلب الأساسي ولكن القدرة على السرعة ودقة تحديد المواقع.
البروتوكول C المتسلسل على T001 هو نفسه الذي يستخدمه A860-0356-T101 الأكبر كلاهما يتواصل عبر حافلة ترميز Fanuc المتسلسلة بدقة 1M ppr ،كلاهما من الأنواع المطلقة التي تتطلب بطارية احتياطية في مكبر، وكلاهما متوافق مع نفس الجيل CNC (صفر C / D ، 16A ، 18A ، 21A).
الفرق في الحجم الفعلي بين T001 و T101 مدفوع بالكامل بإطار المحرك. تستخدم محركات سلسلة SP الصغيرة جسم T001 المدمج. تستخدم محركات سلسلة S القياسية T101 الأكبر.
فانوك قد أدرج A290-0561-V574 كرقم ترتيب بديل لهذا المشفر.
كما هو الحال مع الإشارات المتقاطعة الأخرى من A860 إلى A290 في مجموعة Fanuc Encoder ، يمثل إدخال A290 مسار الكتالوج الحالي لنفس وظيفة الترميز.
يجب تأكيد التوافق الميكانيكي والمتصل بين A860-0356-T001 الأصلي و A290-0561-V574 قبل الالتزام بنوع A290 كبديل مادي مباشر.
| المعلم | القيمة |
|---|---|
| نوع الترميز | كودر النبض المتسلسل C (1M ppr مطلقة) |
| القرار | 1,000,000 ppr |
| السكن | قبعة بلاستيكية حمراء ذات إطار صغير |
| محركات متوافقة | 0-0SP/3000، 1-0SP/3000، 2-0SP/3000 |
| نوع المحرك | أنواع SP عالية السرعة من سلسلة S |
| التوافق مع CNC | الصفر-C / D ، 16A ، 18A ، 21A (الخدمة الرقمية) |
| الجزء البديل رقم | A290-0561-V574 |
| قابلية الإصلاح | صرف / استبدال فقط |
المحركات من نوع SP التي يخدمها هذا المشفر تعمل بسرعة 3000 دورة في الدقيقة ليس سريعًا بشكل غير عادي بمعايير فولاذ CNC ، ولكن سريعًا لمحرك خدمة تحديد الموقع في سلسلة S. عند 3000 دورة في الدقيقة ،1M ppr مشفر يولد 50 مليون حالة تحديث الموقع في الثانية، مما يعطي حلقة الحركة الحاسوبية الحاسوبية حلقة بيانات الموقف كثيفة بشكل استثنائي لتحكم السرعة والموقف.
هذا مهم بشكل خاص في نهاية السرعة المنخفضة لمدى المحرك،حيث انخفاض السرعة يعني عدد أقل من أحداث الموقف لكل وحدة وقت وتصبح جودة تقدير السرعة أكثر اعتمادا على دقة المشفر.
يضمن مواصفات 1M ppr أنه حتى عند السرعات البطيئة ، أثناء تحركات تحديد المواقع الدقيقة ، على سبيل المثال ، حلقة الخدمة لديها بيانات موقع كافية للتحكم السلس والدقيق.
1M ppr البروتوكول C المسلسل يعني أيضا أنه عندما يتم استخدام وظيفة معدات التغذية المرنة في CNC لضبط وحدات الكشف الدقيقة (إلى 0.01μm مجموعة) ،مدمج الدقة الكاملة لمحرك SP يدعم هذه الإعدادات الدقيقة دون أي قيود كمية من مدمج نفسه.
تصميم A860-0356-T001 من الإطار الصغير يجعله جزءًا محددًا لنوع محرك معين.لا يمكن استبدالها جسديًا مع A860-0356-T101 الأكبر (الذي يناسب محركات S-series ذات الإطار القياسي)، على الرغم من أن كلاهما يحمل نفس مواصفات Serial C 1M ppr
بالنسبة للآلات التي تبقى فيها محركات SP قيد التشغيل ، فإن T001 هو البديل الوحيد للمثبت المباشر.مخزون الفائض المؤكد من برامج تبادل السيارات ومخزونات الخدمات المدارة هو قناة التوريد الرئيسية؛ نظرا لقاعدة أقل من المحركات SP مقارنة بمحركات سلسلة S القياسية ، فإن مخزون T001 أقل توفرًا مماثلة من مخزون T101.
س1: ما الذي يجعل محركات 0-0SP و 1-0SP و 2-0SP مختلفة عن محركات سلسلة S القياسية؟
يشير تسمية SP في تسمية المحركات في Fanuc عادة إلى محرك محسّن لتطبيقات الغرض من الغولف ، مع التركيز على نطاق السرعة والبناء الخفيف على أقصى عزم دوران مستمر.
كانت أصناف 0SP و 1SP و 2SP في سلسلة S مضغوطة ، محركات عالية السرعة مناسبة للدوائر الثانوية ، ودوائر الأدوات ، وحاملات الأدوات المحركة على محولات CNC متعددة المحاور ،عندما تكون المساحة المادية للمحرك محدودة ويتم إعطاء الأولوية لمجموعة سرعات العمل.
إن إطارهم المادي الأصغر مقارنة بمحركات سلسلة S القياسية هو السبب في أنهم احتاجوا إلى A860-0356-T001 المدمجة بدلاً من A860-0356-T101 القياسية.
السؤال 2: هل بروتوكول Serial C على T001 متوافق مع نفس أجهزة التحكم CNC مثل المشفر Serial A (عائلة T101) ؟
نعم، كل من السلسلة A والسلسلة C متوافقة مع نفس جيل Fanuc CNC: Zero-C، Zero-D، وسلسلة 16A / 18A / 21A.واجهة الحاسب الآلي للخدمات تتعامل مع كلا البروتوكولات من خلال نفس البنية التحتية واجهة مكشف سلسلة.
يجب تكوين معايير خدمة CNC لتحديد نوع الترميز الصحيح (Serial A أو Serial C) والقرار لكل محور.مزج سلسلة A وسلسلة C على محاور مختلفة من نفس الآلة مقبول من الناحية التشغيلية طالما تم تعيين المعلمات بشكل صحيح لكل محور.
السؤال 3: رقم الجزء البديل A290-0561-V574 هل هذا هو نفس المشفر في عبوات مختلفة؟
A290-0561-V574 هي مرجعية Fanuc للآلات التي لم يعد A860-0356-T001 متاحًا مباشرة من خلال القنوات القياسية. المواصفات الوظيفيةيجب أن تكون الصورة المطلقة الصغيرة معادلة.
قد تختلف الأبعاد المادية للتغليف والمتصلات وأبعاد التثبيت بين إصدارات A860 و A290؛تأكيد هذه ضد تركيب المحرك الموجود قبل طلب A290 المتغير للتأكد من أنها تناسب جسديا.
إن عدم تطابق أبعاد المكونات أو التركيب يتطلب أعمال التكيف التي تضيف وقتًا للإصلاح.
السؤال 4: ما هو النهج التشخيصي عندما تظهر آلة ذات محركات SP إنذار الاتصال المشفر على محور واحد فقط؟
إنذارات المحور الواحد تحدد موقع الخطأ إلى المشفر أو الكابل أو المضخم الذي يخدم هذا المحور المحددفحص كافة كابلات التشفير التي تمر من جسم التشفير إلى وصلة المكبر، ثنيت بإحكام حول حافة قناة، أو تعرض لسائل التبريد. تحقق من كلا طرفي الاتصال لتنظيف، والاتصالات الدبوس تماما.
إذا كانت الكابلات والموصلات سليمة، استبدال كابل ردود فعل المشفرة بكابل معروف جيد من محور آخر.
إذا تحرك الإنذار إلى المحور الآخر، فإن الكابل معيب.
إذا بقيت على المحور الأصلي مع الكابل الجديد ، فقد فشل مكيف أو دائرة مدخل مكبرة يجب استبدال مكيف قبل استنتاج أن المكبر هو الخطأ.
السؤال 5: هل هناك أي متطلبات خاصة للتخزين للوحدات الفائضة A860-0356-T001 المحتفظ بها كجزء احتياطي؟
تخزين الملفات المشفرة الزائدة في بيئة نظيفة وجافة في درجة حرارة الغرفة (0 درجة مئوية إلى + 30 درجة مئوية هو هدف محافظ للتخزين طويل الأجل للأجهزة الإلكترونية البصرية).
Humidity below 70% and the absence of condensation are the most important environmental conditions — moisture inside the encoder housing degrades the optical disc and accelerates corrosion on the connector pins.
احتفظ بالشفرة في علبتها الأصلية أو الحقيبة الواقية المغلقة حتى التثبيت.
تجنب التخزين بالقرب من مصادر الاهتزازات القوية أو الحقول الكهرومغناطيسية. قبل تثبيت الاحتياطي المخزن لفترة طويلة ، قم بتدوير عمود التشفير يدويا للتحقق من سلاسة اللعامة ،وتفقد المرفق لأي دليل على التآكل قبل توصيله بالمضخم.
