| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A860-0365-T101 |

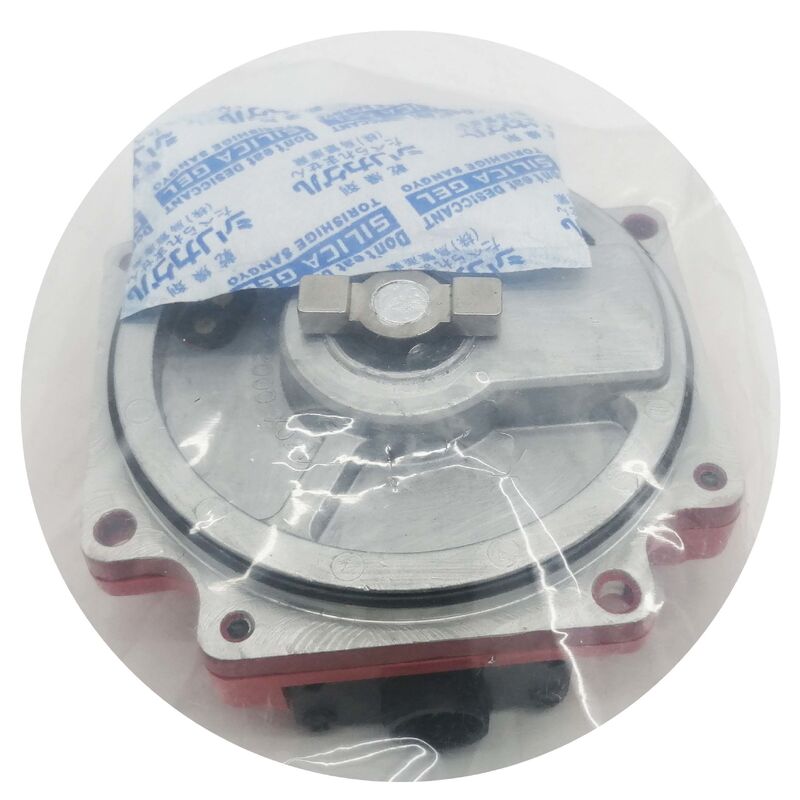

الـفانوك A860-0365-T101هو مكيف النبضات الإضافية αi64 الموردة مع الكابل، مثبتة على محركات الخدمة المترددة من الفئة a3 فصاعداً من سلسلة ألفا المتوسطة والكبيرة.
عند 64000 نبضة في الدورة الواحدة، هو النظير الإضافي لـ αA64 الترميزات المطلقة لعائلة A860-0360ولكن سلوك ردود الفعل مختلفة بشكل أساسي: تدريجية بدلا من المطلق، مما يعني أن المحور يتطلب دورة مرجعية للعودة في كل مرة يتم فيها تشغيل الآلة.
تسمية "W/CABLE" هي مميزة عملية داخل عائلة A860-0365.
يحتوي الاختلاف T001 (بدون كابل) على وصلة قابلة للفصل في جسم الترميز ، مما يسمح بتبادل كابل التغذية الراجعة بشكل مستقل ؛ يأتي T101 مع الكابل المجمّع مسبقًا إلى الترميز.
في الخدمة ، يسهل تنسيق نمط W / CABLE عملية إصلاح المحرك T101 البديل يصل كمجموعة كاملة ، جاهزة للتركيب دون مرحلة شراء كابل منفصلة.
تخرج مجموعة الكابلات من جسم الترميز مع وصلة مناسبة لنهاية مكبر الصوت تم إنهائها بالفعل ، مما يجعل التثبيت أسرع في سيناريو إيقاف الجهاز.
يتميز مكشف αi64 عن الكمبيوتر القديم αA64 (عائلة A860-0360) بتسمية "i" which marks it as part of Fanuc's incremental alpha encoder generation — a generation update that brought improved signal quality and compatibility with a wider range of controls compared to the original αA64 absolute series.
بالنسبة لتطبيقات الآلات التي لا يتطلب فيها الاحتفاظ بالموضع المطلق عند إيقاف التشغيل من الناحية التشغيلية ، إما لأن عودة مرجعية قصيرة عند التشغيل مقبولة.أو لأن دورة الجهاز لا تترك أبدا حالة حيث عودة المرجعية هو عبء i64 التدريجية هي خيار مكشف فعالة من حيث التكلفة وقادرة تقنيا.
The T101/E variant carries a special designation (/E suffix) and cannot be substituted with the standard T101 — the /E is a purpose-built variant for specific motor and machine configurations and requires exact replacement with another /E unit.
| المعلم | القيمة |
|---|---|
| نموذج الترميز | αi64 (ألفا i 64K) |
| القرار | 64,000 ppr |
| نوع ردود الفعل | الإضافية (مربع A/B/Z) |
| كابل | متضمنة (W/CABLE) |
| محركات متوافقة | a3 وأكبر (سلسلة ألفا) |
| سلسلة المحركات | ألفا (الجيل قبل الأول) |
| التوافق مع CNC | 15/16/18/21 (النموذج A) |
| الاختلاف الخاص | T101/E لا يمكن أن تحل محل T101 القياسية |
| الوضع | النشاط / الفائض / الصرف |
الطبيعة المتزايدة من A860-0365-T101 تعني أن مشفر ينتج نبضات مربع A / B وبضربة مؤشر Z عندما يدور عمود المحرك،ولكنه لا يحتفظ بأي معلومات الموقف بين دورات الطاقة.
في كل مرة يتم فيها تشغيل الجهاز، يبدأ عداد التشفير من الصفر من موقع مادي غير معروف.إجراء العودة المرجعية قيادة المحور إلى مفتاح مرجعية أجهزة ثابتة وإيجاد النبض Z من مكيف يحدد محور المعطيات قبل بدء الإنتاج.
بالنسبة للآلات التي تكون هذه العودة المرجعية جزءًا روتينيًا من تسلسل بدء التشغيل ولا تخلق اصطدامًا تشغيليًا،يعمل الـ αi64 الإضافي بشكل موثوق مثل أي مكشف مطلق للإنتاج اليومي.
الميزة على الأنواع المطلقة هي أنه لا توجد بطارية لمراقبتها ، ولا يوجد خطر فقدان بيانات الموقع من بطارية فاشلة ، ولا يلزم إدارة الموقف المطلق.
يقوم المشفر ببساطة بحساب النبضات عندما يدور المحرك
على الآلات التي تتطلب عملية الإنتاج استئناف المحور في الموقف الدقيق بعد دورة طاقة غير مخطط لها (وقف الطوارئ، انقطاع الطاقة)عدم وجود ذاكرة الموقع المطلق يتطلب عودة مرجعية كاملة قبل استئناف، والتي قد تتسبب في قطع القطع أو تتطلب إعادة تحديد الموقع من مرجع معروف.
يقلل تنسيق W/CABLE من عدد الأجزاء في سيناريو إصلاح المحرك. عندما يفشل مكيف ، يحضر الكابل T101 البديل معه لا حاجة إلى تحديد مكان كابل مكيف منفصل ، أو أمر ،أو متطابقة مع نوع رابط الترميز.
يتم قياس الكابل وإنهائه لتركيب المحرك ألفا الذي يخدمه ، مما يزيل أيضًا خطر تركيب طول الكابل أو نوع الاتصال الخاطئ عن غير قصد.
بالنسبة للمرافق التي لا يكون فيها الحفاظ على قائمة واسعة من كابلات فانوك للتشفير عمليًا،يسهل مكشف W/CABLE تخزين قطع الغيار إلى SKU واحدة تغطي كل من احتياجات مكشف وكابل استبدال في وقت واحد.
السؤال 1: هل يمكن لـ A860-0365-T101 استبدال مكشف αA64 المطلق (A860-0360-T001) على نفس المحرك؟
تتناسب αi64 T101 و αA64 T001 مع نفس إطار محرك ألفا متوسطة إلى كبيرة ومتوافقة مع نفس جيل CNC.
يمكن أن يستبدل المشفر الإضافي بشكل مادي مشفر مطلقاً على نفس المحرك. يعمل المحرك بشكل طبيعي ، وإشارات المشفر متوافقة.
التغيير التشغيلي مهم: لن تحتفظ الآلة بعد الآن بالموقف المطلق خلال دورات الطاقة. كل بدء يتطلب عودة مرجعية.ما إذا كان هذا مقبولًا يعتمد على تطبيق الآلة وتدفق عمل المشغل.
إذا تم إجراء التغيير، يجب تحديث معايير CNC servo لتعكس نوع الترميز الإضافي.
السؤال 2: تم إدراج T101/E كمتغير خاص ماذا يعني هذا وكيف يتم تحديده؟
توابع / E على A860-0365-T101/E تشير إلى أنها مجموعة متنوعة من التكوينات الخاصة عادة ما تنطوي على طول كابل معين، تعديل الموصّل،أو الخصائص الكهربائية التي تختلف عن معيار T101.
ستحدد وثائق FANUC ومصنعي الآلة للآلة المحددة ما إذا كان متغير / E مطلوبًا. يتم تحديد / E في الحقل من ملصق رقم الجزء في المشفر.إذا كان المشفر المادي مؤشراً على A860-0365-T101/E، يجب استبدالها فقط بوحدة /E أخرى.
استبدال T101 القياسي بـ / E (أو العكس) يعرض الخطر إلى عدم تطابق الموصولات أو مشاكل طول الكابل أو عدم توافق الواجهة الكهربائية.
السؤال 3: ماذا يحدث للعد التدريجي إذا فقد كابل ردود فعل المشفر الإشارة لفترة وجيزة أثناء تشغيل الجهاز؟
حتى فقدان الإشارة لفترة وجيزة (موصول فضفاض أو إشارة EMI عابرة أو خطأ في الكابل) يسبب فقدان CNC لعد الموقف الحالي على المحور المتأثر.
تقوم CNC على الفور بتوليد إنذار تشفير (عادة سلسلة SV-360) وتتوقف المحور. على عكس تشفير مطلق ، والذي يمكن أن يعيد تأسيس الموقف عن طريق قراءة عدد المخزن ،يجب أن يعيد المثبت الإضافي الذي يفقد الإشارة موقعه من خلال عودة مرجعية قبل أن يتمكن المحور من استئناف الحركة.
This makes reliable cable and connector condition especially important for incremental encoder installations — any degradation in the cable assembly should be addressed before it causes a production interruption.
السؤال 4: كيف يتم استخدام 64,000 ppr من αi64 من قبل حلقة CNC servo؟
يعمل مكبر الخدمة على فك تشفير إشارات التربيع A/B من αi64، وتوليد 4 × عدد النبضات الخام من خلال الكشف عن الحافة000 حافة مربعة لكل دورة على مستوى عدد الأجهزة.
عند سرعة العمل الاسمية لمحرك ألفا نموذجي (2000~3000 دورة في الدقيقة) ، هذا ينتج الملايين من تحديثات الموقف في الثانية،إعطاء مكبر الخدمة تدفق بيانات كثيف بما فيه الكفاية لتقدير السرعة المستقرة والتحكم في الموقف.
تعطي نبضة مؤشر Z (واحدة لكل دورة) علامة المرجعية لدورة العودة المرجعية.
س5: ما هو نهج الخدمة الموصى به عندما ينتج جهاز A860-0365-T101 إنذارات متقطعة بدلاً من خطأ دائم؟
إن الإنذارات المتقطعة أصعب تشخيصاً من الإنذارات الدائمة.
ابدأ بالكابل:التموج ومراقبة تشغيل الكابلات بينما يكون المحرك ثابتًا ويكون CNC في حالة مراقبة آمنة.
تحقق من إمكانية إزالة الدبابيس جزئيًا من نهاية الترميز ومرفق نهاية مكبر الصوت وتحقق من تشغيل آليات قفل المرفق.
إذا لم يكن من الممكن تشغيل الإنذار عن طريق حركة الكابل، قم بتوصيل أوسيلوسكوب إلى مخرجات مكيفات المرحلة A و B ولاحظ جودة الإشارة أثناء دوران المحرك البطيءانخفاض النطاق، أو أشكال الموجات غير المربعة تشير إلى قرص بصري متدهور داخل المشفر.
إذا تم تأكيد مشاكل جودة الإشارة أثناء التناوب لكن الكابل نظيف، قم بتغيير المشفر.
