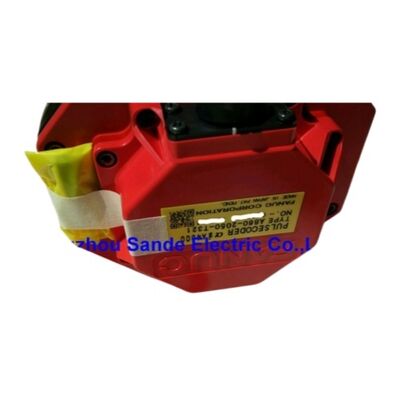

1pc FANUC مكشف A860-2010-T341 جديد A8602010T341 A860-2010-T341

FANUC A860-2010-T341 مُشفّر نبضي — مُشفّر مطلق مُغلق aiAR128 لمحركات سيرفو ألفا i Series، جديد

بعض المكونات في نظام سيرفو FANUC يمكن أن تتدهور تدريجياً — تتطور الآلة انحرافًا في الموضع، إنذارات متقطعة، تشكيل غير متناسق. أحيانًا أخرى يكون الفشل فوريًا: إنذار المُشفّر، إيقاف المحور، توقف الإنتاج. في كلتا الحالتين، المُشفّر هو دائمًا المكون الذي تبحث عنه.

الـ FANUC A860-2010-T341 هو مُشفّر نبضي مطلق مُغلق aiAR128 لمحركات سيرفو AC من سلسلة FANUC Alpha i — جهاز تغذية راجعة منتشر على نطاق واسع يحمل أيضًا التعيين ENCODER AIAB128 و مباشرة يحل محل A860-2014-T301 الأقدم.

هذه الوحدة جديدة.

ما يقدمه aiAR128

التعيين aiAR128 يضع هذا المُشفّر بقوة في جيل FANUC Alpha i من المُشفّرات النبضية المطلقة المتسلسلة.

يشير مكون "AR128" إلى فئة الدقة 128 أضعاف ضمن عائلة المُشفّرات المطلقة — يُقدم المُشفّر بيانات موضع مطلق عالية الدقة عبر رابط الاتصال التسلسلي عالي السرعة من FANUC إلى مُضخم السيرفو، مما يُمكّن التحكم المغلق بإحكام الذي صُممت محركات Alpha i Series من أجله.

بصفته مُشفّر مطلق، يحتفظ A860-2010-T341 ببيانات موضع المحور عبر دورات الطاقة، مدعومًا ببطارية في مُضخم السيرفو.

لا يتطلب إعادة تشغيل الآلة تسلسل إرجاع مرجعي للموضع الأولي — تقرأ المحرك المُشفّر عند التشغيل وتعرف فورًا موضع المحور.

هذه ميزة تشغيلية ذات مغزى لآلات الإنتاج حيث يترجم وقت إعادة التشغيل مباشرة إلى إنتاجية.

المواصفات الفنية

تركيب العمود المستدق — ما يعنيه عمليًا

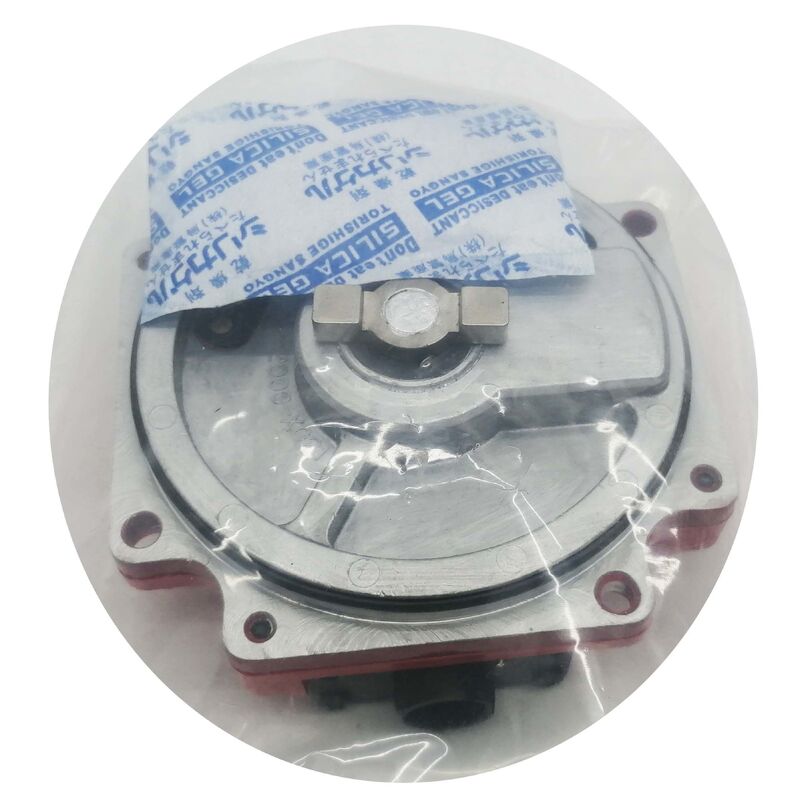

يُميّز تركيب TPR (العمود المستدق) هذا المُشفّر عن الإصدارات ذات العمود المستقيم. في التصميم المستدق، يتشابك اقتران المُشفّر مع تجويف مستدق مطابق في جسم المُشفّر — يُنشئ الاستدقاق ملاءمة تداخل ذاتية المركزية وعالية الاحتكاك عند شد برغي التثبيت.

لهذه الطريقة في التركيب ميزتان عمليتان.

أولاً، تُزيل أي فراغ عند واجهة اقتران المُشفّر: على عكس الاقتران ذي المفتاح أو نمط المشبك، فإن الاستدقاق المثبت بشكل صحيح لا يُنتج أي تراجع زاوي بين عمود المحرك وعنصر استشعار المُشفّر.

ثانيًا، يقاوم الارتخاء تحت الاهتزاز بشكل أفضل من العديد من طرق التثبيت البديلة، وهو أمر مهم في محركات السيرفو التي تتعرض لدورات تسارع وتباطؤ سريعة متكررة على مدى ملايين ساعات التشغيل.

هيكل مُغلق IP67 — حماية تُؤتي ثمارها بمرور الوقت

يوفر الهيكل المُغلق في A860-2010-T341 حماية من دخول IP67 — استبعاد كامل للغبار والقدرة على تحمل الغمر في الماء حتى عمق متر واحد. هذا يتجاوز تصنيف IP65 للعديد من إصدارات مُشفّرات FANUC الأقدم.

في آلة أدوات CNC قيد الإنتاج، يقع طرف المحرك للسيرفو في بيئة حيث يكون رذاذ سائل التبريد، وضباب سائل القطع، ورذاذ الزيت، والهواء المحمل بالرقائق كلها أمور روتينية. المُشفّر البصري الذي يفقد إغلاقه — من خلال هيكل متصدع، أو حلقة دائرية متدهورة، أو تصنيف IP غير كافٍ — سيتراكم التلوث على القرص البصري بمرور الوقت.

التدهور غالبًا ما يكون تدريجيًا: إشارات الموضع الصاخبة بشكل هامشي تصبح متزايدة التقلب قبل إنتاج إنذار واضح، وقد تعمل الآلة بدقة منخفضة قبل أن تتوقف فعليًا.

بناء IP67 هو الحل الصحيح لهذه البيئة.

بالنسبة للمحركات المثبتة في مناطق الغسيل، أو بالقرب من فوهات سائل التبريد، أو في أي تطبيق يتعرض للسوائل، فإن التصميم المُغلق ليس اختياريًا — إنه ما يجعل الموثوقية طويلة الأمد ممكنة.

يحل محل A860-2014-T301 — استبدال مباشر حالي

إحدى الحقائق المؤكدة والموثقة حول A860-2010-T341 هي أنه البديل الحالي لـ A860-2014-T301.

الآلات التي كانت مجهزة في الأصل بمُشفّر A860-2014-T301 تستخدم A860-2010-T341 كبديل مباشر حالي الإنتاج — نفس الواجهة الكهربائية، نفس تكوين التركيب، نفس التوافق مع مُضخم السيرفو ووحدة تحكم CNC.

هذا الاستبدال مهم لفرق الصيانة التي قد تبحث بالرقم القديم للقطعة.

إذا كان ملصق المُشفّر على محركك يحمل الرقم A860-2014-T301، فإن A860-2010-T341 هو ما تطلبه.

أين يعمل هذا المُشفّر

كانت منصة محركات سيرفو AC من سلسلة FANUC Alpha i العمود الفقري لآلات أدوات CNC التي تتحكم فيها FANUC منذ أوائل العقد الأول من القرن الحادي والعشرين، وعائلة مُشفّرات نبضية aiAR128 هي واحدة من أكثر مواصفات المُشفّرات شيوعًا في قاعدة التثبيت هذه. يُوجد A860-2010-T341 في:

مراكز تشغيل CNC — تغذية راجعة لمحور القيادة على محاور X و Y و Z والمحاور الدوارة لمراكز التشغيل الرأسية والأفقية من شركات تصنيع بما في ذلك Mazak و Okuma و Makino و DMG Mori و Doosan والعديد من الشركات الأخرى

مراكز خراطة CNC — تغذية راجعة لمحور السيرفو على مخارط CNC ذات محورين ومتعددة المحاور، بما في ذلك محركات المغزل الفرعي ومحاور C

روبوتات FANUC الصناعية — تغذية راجعة لمحور المفصل على الروبوتات المفصلية من سلسلة M و R التي تستخدم محركات سيرفو Alpha i عند مفاصل الذراع

أنظمة التصنيع المرنة — محركات سيرفو على مبدلات المنصات، ومُفهرسات الناقلات، وأنظمة مناولة المواد الآلية المبنية حول محركات FANUC Alpha i

معدات الإنتاج المخصصة — خلايا الأتمتة المخصصة في صناعات السيارات والفضاء والتصنيع العام

أسئلة متكررة

س1: هل يحل A860-2010-T341 محل A860-2014-T301 مباشرة؟

نعم — A860-2010-T341 هو بديل FANUC الحالي لـ A860-2014-T301. كلا الوحدتين تخدمان نفس عائلة المحركات بنفس واجهة التغذية الراجعة المطلقة المتسلسلة. إذا كان ملصق المُشفّر على محركك يحمل الرقم A860-2014-T301، فإن طلب A860-2010-T341 هو الاستبدال الصحيح.

س2: هل A860-2010-T341 مُشفّر مطلق أم تزايدي؟

إنه مطلق. يُخرج بيانات موضع العمود المستمر عبر الرابط التسلسلي عالي السرعة من FANUC، ويتم الاحتفاظ بالموضع عبر إيقاف التشغيل مع دعم البطارية في مُضخم السيرفو.

هذا يُزيل الحاجة إلى دورة إرجاع مرجعي للمحور عند كل بدء تشغيل للآلة.

س3: ما هي مُضخمات السيرفو ووحدات تحكم CNC المتوافقة مع هذا المُشفّر؟

تم تصميم A860-2010-T341 لـ مُضخمات سيرفو FANUC αi و βi Series، مقترنة بوحدات تحكم CNC في عائلات 0i, 16i/18i/21i, و 30i/31i/32i.

يتواصل عبر بروتوكول التغذية الراجعة عالي السرعة من FANUC، وهو الواجهة القياسية لمجموعات محركات-مُضخمات من سلسلة Alpha i و Beta i.

س4: ما هي إنذارات FANUC التي تشير إلى فشل A860-2010-T341؟

عادةً ما تُشغّل أعطال المُشفّر إنذارات SV servo alarms على شاشة CNC — غالبًا SV0364 (إنذار CSAL)، SV0368 (إنذار الطور الناعم)، أو رموز إنذار متعلقة بالاتصال تشير إلى فقدان أو تلف في بيانات المُشفّر التسلسلية.

قبل استبدال المُشفّر، افحص كابل المُشفّر والموصل من كلا الطرفين، حيث أن تلف الكابل وتآكل الموصل يُنتجان رموز إنذار متطابقة.

س5: لماذا تصميم العمود المستدق مهم لهذا المُشفّر؟

يُنشئ تركيب العمود المستدق (TPR) اتصالًا ذاتي المركزية وخاليًا من التراجع بين عمود المحرك واقتران المُشفّر.

على عكس الاقترانات ذات المفتاح أو نمط المشبك، يُنشئ الاستدقاق ملاءمة تداخل دقيقة عند شده بشكل صحيح، مما يُزيل الفراغ الزاوي ويقاوم الارتخاء تحت الاهتزاز. هذا يؤثر بشكل مباشر على جودة واتساق تغذية الموضع الراجعة المقدمة إلى محرك السيرفو.
