| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIEMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6SE6440-2UD25-5CA1 |

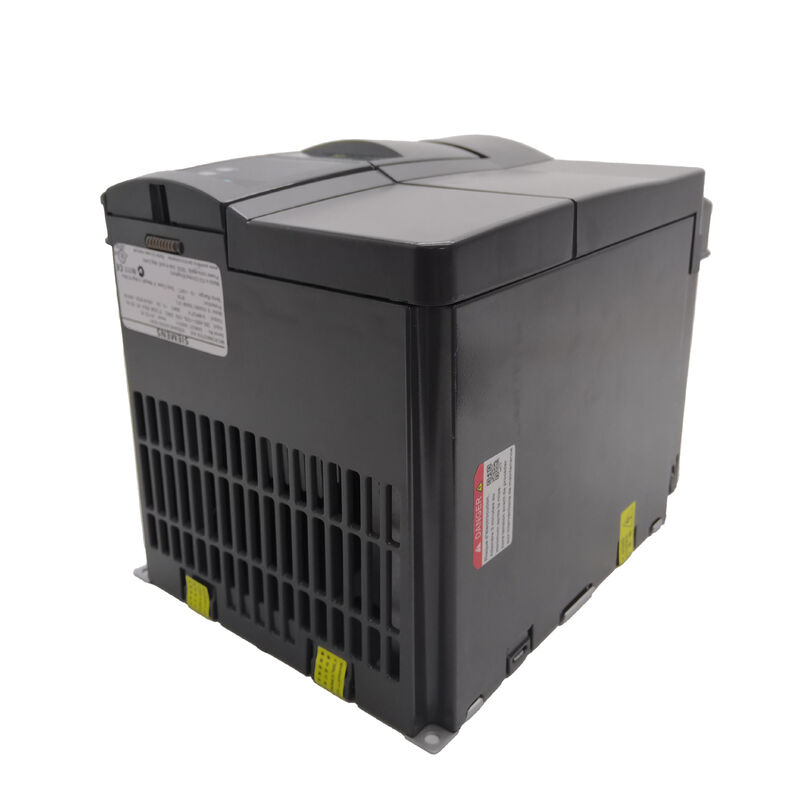

الـ MICROMASTER 440 هو أعلى مواصفات سلسلة محولات MICROMASTER من شركة سيمنز ، وتقدم إمكانات تحكم محرك متقدمة تتجاوز تنظيم سرعة بسيطة في / هرتز.6SE6440-2UD25-5CA1 تغطي اثنين من تصنيفات الطاقة اعتمادا على ملف تعبئة التطبيق:
5.5kW عزم دوران ثابت (CT / الحمل الزائد الكبير ، HO):للتطبيقات التي تتطلب عزم دوران مستمر في جميع السرعاتوالآلات الأدوات التي يجب أن تكون عزم الدوران الكامل متاحا من سرعة منخفضة إلى سرعة عالية دون قيود الحمل الزائد.
7عزم دوران مربع 5 كيلوواط (LO / Fan-Pump):لمروحة ومضخات ومضغوطات طرد مركزي حيث يقلل الطلب على عزم الدوران مع مربع السرعة ، مما يسمح لنفس المحرك بتشغيل محرك أكبر في تطبيقات الحمل الزائد المنخفض.
| المعلم | القيمة |
|---|---|
| طاقة التصوير المقطعي | 5.5كيلوواط / 7.5 حصان |
| القوة | 7.5كيلوواط / 10 حصان |
| المدخلات | 380V480V AC ±10٪، ثلاثي المراحل، 4763Hz |
| تيار المدخل | 15.6A (HO) / 17.3A (LO) |
| تيار الخروج | 13.2A (HO) / 19.0A (LO) |
| تردد الإخراج | 0 ¢ 650 هرتز |
| الحمل الزائد | 150٪ × 60 ثانية / 200٪ × 3 ثوان (HO) |
| الإطار | FSC (الاطار ج) |
| الأبعاد | 245 × 185 × 195 مم |
| الوزن | 5.5 كجم |
| تصنيف الملكية الفكرية | IP20 |
| إدخال/خروج | 6 DI، 3 مخرجات رله، 2 AI، 2 AO، 1 PTC/KTY |
يتم توفير 6SE6440-2UD25-5CA1 دون فلتر EMC الداخلي. للمنشآت التي تتطلب الامتثال لمعايير انبعاثات EMC الأوروبية (EN 61800-3 الفئة C1 أو C2) ،يجب تركيب مرشح EMC خارجي على مدخل محرك الكهرباءتوفر شركة سيمنز خيارات تصفية خارجية مصممة خصيصاً لـ FSC Frame C MM440
محرك الدوران الرئيسي لأداة الآلة:يتطلب مركز التصنيع تحكم في الدوران المتغير بسرعة تصل إلى 24000 دورة في الدقيقة ، ويحتاج إلى مخرج حوالي 400 هرتز.6SE6440-2UD25-5CA1 يوفر التحكم في سرعة كاملة مع وضع FCC المتجه للقلب السلس في جميع سرعات الغزل.
أجهزة نقل وتغليف:A production line conveyor requires reliable variable speed control with sensorless vector mode — the 6SE6440-2UD25-5CA1 provides precise speed regulation regardless of varying product load across the belt.
س1: ما هو الفرق بين التصنيفات CT (5.5kW) و LO (7.5kW) على 6SE6440-2UD25-5CA1؟
CT (عزم دوران ثابت / HO) 5.5kW: يمكن أن يوفر المحرك 150٪ من التيار الاسمي لمدة 60 ثانية و 200٪ لمدة 3 ثوان للتطبيقات التي تحتاج إلى عزم دوران انتقالية عالية. LO (تفوق الحمل المنخفض / مضخة المروحة) 7.5kW:يقلل من مساحة رأس الإفراط إلى 110٪ لمدة 60 ثانية و 140٪ لمدة 3 ثوان ، لكنه يسمح بتوصيل محرك أكبر لأحمال المروحة والمضخة حيث لا تكون عزم دوران عابر مطلوبة.اختيار بناء على واجب الحمل الزائد للتطبيق.
السؤال 2: هل يحتوي 6SE6440-2UD25-5CA1 على لوحة مشغل؟
لا يتم توفير هذا الاختلاف دون AOP (اللوحة المتقدمة للمشغل) أو BOP (لوحة المشغل الأساسية).لا يزال بإمكان تشغيل المحرك من شريط الطرف (مدخلات تشبيهية / رقمية) أو عبر الاتصال المتسلسل RS485للوصول إلى المعلمات المحلية وعرضها ، يجب طلب لوحة BOP-2 أو AOP-2 وتثبيتها بشكل منفصل.
س3: ما بروتوكول الاتصال المتسلسل الذي يدعمه 6SE6440-2UD25-5CA1 بشكل أصلي؟
The MM440 includes an integrated RS485 port supporting the USS (Universal Serial Interface) protocol — a Siemens serial protocol for drive communication without requiring a separate PROFIBUS or other fieldbus option moduleللاتصال بـ PROFIBUS DP ، يمكن تركيب لوحة اتصال CBP2 في فتحة الخيار في MM440.
السؤال 4: ما هي خيارات الفرامل المتاحة لـ 6SE6440-2UD25-5CA1؟
The MM440 does not include a built-in braking resistor but supports connection of an external braking resistor through a minimum 56 Ω external resistor — providing dynamic braking for applications requiring controlled deceleration of high-inertia loadsللكبح المكثف ، يمكن توصيل وحدات الكبح الخارجية بصلة الحافلة المستمرة.
س5: ما هي حدود درجة حرارة المحيط لـ 6SE6440-2UD25-5CA1؟
تم تصنيف 6SE6440-2UD25-5CA1 لدرجات الحرارة المحيطة من -10 ° C إلى + 50 ° C دون تخفيض. تتطلب العملية فوق + 50 ° C تخفيض التيار الخارجي. يسمح بالتخزين من -40 ° C إلى + 70 ° C.تتطلب الحجرة IP20 أن يتم تثبيت المحرك داخل خزانة تحكم مناسبة عند استخدامها في البيئات مع وصول إلى الجسيمات الموصلة، رذاذ الماء، أو الغلاف الجوي التآكل.
