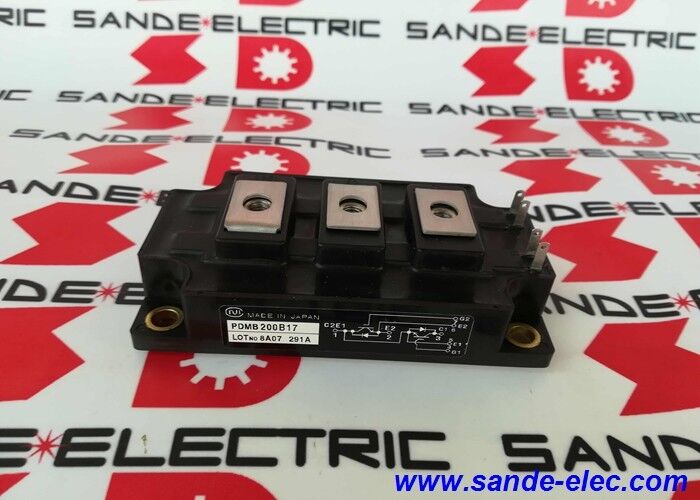

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | NEC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | PDMB200B17 |
NEC Electronics (الآن جزء من Renesas Electronics بعد اندماج NEC Electronics و Renesas Technology في عام 2010) هي شركة رائدة في تصنيع وحدات أشباه الموصلات ، بما في ذلك IGBTs ،وحدات التايريستور، ووحدات الطاقة الذكية للتطبيقات الصناعية. تمثل سلسلة PDMB تنسيق وحدة IGBT مزدوجة من NEC مصممة لتطبيقات المحركات الصناعية والمحولات.
The PDMB200B17 at 200A and 1700V occupies the mid-to-high power class for industrial drive IGBTs — capable of switching sufficient current for motor drives in the 55–90kW range at standard industrial supply voltages.
| المعلم | القيمة |
|---|---|
| التيار الجمع (IC) | 200A |
| الجهد الالكتروني لجهاز التجميع | 1700 فولت |
| الفئة | أشباه الموصلات المنفصلة |
| النوع | وحدة IGBT |
| المصنع | NEC (Renesas) |
ترانزستور IGBT (بوابة معزولة ثنائية القطب) يجمع:
معوقة دخول عالية (بوابة MOSFET):البوابة لا تتطلب عمليا أي تيار محرك للتبديل ، دائرة محرك البوابة فقط تشحن وتفريغ سعة البوابة ،تبسيط إلكترونيات محرك البوابة بشكل كبير مقارنة بالترانزستورات ثنائية القطب.
خسارة التوصيل المنخفضة (المخرج ثنائي القطب):مرحلة الإخراج ثنائية القطب تقود بتوتر تشبع منخفض (VCE ((sat)) حتى عند التيارات العالية reducing تقليل خسارة طاقة التوصيل مقارنة مع MOSFETs على نفس المستوى الحالي.
تغيير سريع:IGBT turn-on and turn-off times in the microsecond range enable PWM frequencies of 2–20kHz — allowing smooth motor speed control without the acoustic noise that low switching frequencies produce in motor windings.
عند 200A و 1700V PDMB200B17 يوفر هذه المزايا IGBT في مستويات الطاقة المطلوبة لدفع المحركات الصناعية، أنظمة UPS،ومعدات تحويل الطاقة في فئة الطاقة الصناعية المتوسطة إلى الكبيرة.
إصلاح أجهزة VFD الصناعية:محرك تردد متغير لتطبيق المروحة الصناعية أو المضخة يتطلب استبدال وحدة IGBT.يتم تحديد PDMB200B17 من مشروع القانون من المحرك من المواد كما وحدة IGBT مناسبة NEC لمرحلة الطاقة هذا المحرك.
الاحتياطي المتوقع للصيانة:تحتفظ المنشأة التي تدير محركات التشغيل الصناعية المجهزة بـ NEC بـ PDMB200B17 كمكون احتياطي حيوي يضمن استعادة محرك التشغيل بسرعة دون وقت توقف طويل في انتظار تسليم الأجزاء.
س1: ما هي التطبيقات الصناعية التي تستخدم وحدات PDMB200B17 IGBT؟
وحدات 200A / 1700V IGBT تستخدم: محركات تردد متغير للمحركات الصناعية في نطاق 55 ٪ 90kW ، أنظمة UPS لمراكز البيانات والحمل الصناعي ،عوائل الجر للسيارات الحديدية والسيارات الصناعية الثقيلة، أنظمة اللحام متوسطة الطاقة، ومحولات التسخين عن طريق التشغيل. يعتمد التطبيق المحدد على المعدات التي يتم تركيب PDMB200B17.
س2: ما هي الإدارة الحرارية المطلوبة لـ PDMB200B17 في الخدمة؟
يجب تركيب الوحدة على حوض حرارة أو صفيحة باردة مع مقاومة حرارية كافية للحفاظ على درجة حرارة التقاطع ضمن الحدود الاسمية خلال دورة العمل للتطبيق.تطبيق مركب الواجهة الحرارية بشكل موحد على لوحة قاعدة الوحدة قبل التثبيت. اتبع عزم التثبيت المحدد من NEC للحفاظ على ضغط اتصال كاف دون إفراط في الإجهاد الميكانيكي. التبريد غير الكافي هو السبب الرئيسي لفشل وحدة IGBT في الخدمة.
السؤال 3: ما هي الاحتياطات المطبقة عند التعامل مع PDMB200B17 لاستبدالها؟
تفريغ محرك التوصيل المتردد للدائرة بالكامل قبل التعامل مع وحدة IGBT ️ تأكيد فولتاج محرك التوصيل أقل من 50 فولت بمقياس معايرة. التعامل مع الاحتياطات المضادة للستاتيكية.أكسيد البوابة من ترانزستورات IGBT حساس للتفريغ الكهربائي- فحص لوحة القاعدة و سطح التثبيت للوحدة للتلوث أو الضرر قبل تركيب المركب الحراري وإعادة تركيبها.
س4: ما هي أعراض الفشل التي تشير إلى وجود PDMB200B17 معيب في نظام القيادة؟
أنماط فشل IGBT تشمل: الدائرة القصيرة بين الجمع والمنبع (سيرات القيادة على التيار الزائد مباشرة عند تشغيل) ،فشل في الدائرة المفتوحة (تظهر محركات الأقراص عدم التماثل في التيار الخارجي missing one phase)، أو التبديل المتدهور (زيادة في التبديد الحراري دون انذار واضح ، والتي تظهر على شكل ارتفاع في درجة الحرارة المبكرة).مصدر، ومحطات البوابة وصلة مجمع-مصدر قصيرة (قريبة من الصفر أوم) تؤكد فشل صعب.
