وحدة IGBT ذات الطاقة العالية
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | Siemens |
| إصدار الشهادات | CE RoHS |

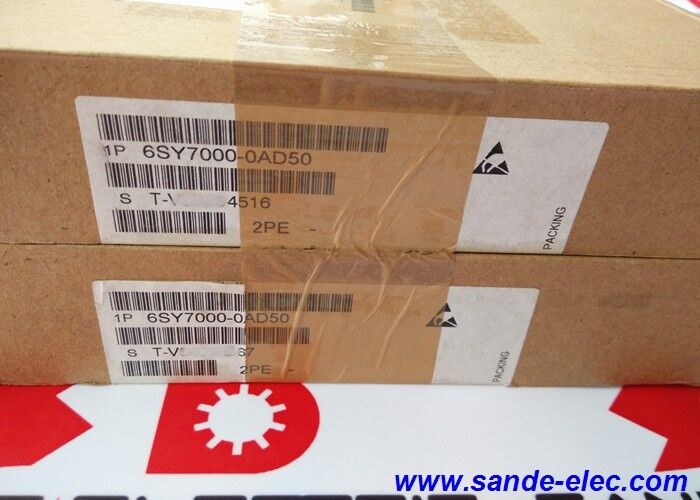

| رقم الموديل | 6SY7000-0AD50 |
6SY7000-0AD50 هو تصميم قطع الغيار لشركة Siemens لوحدة Infineon FZ1800R16KF4 IGBT كما تم تركيبها في أنظمة المحركات الكبيرة SIMOVERT MASTERDRIVES. FZ1800R16KF4 عبارة عن وحدة IGBT بتنسيق Infineon EconoPACK+:
تسمية المنطقة الحرة:يحدد "FZ" غلاف Infineon EconoPACK+ المزود بتقنية اتصال ملائمة للضغط وثنائيات مدمجة حرة الحركة - وهو جيل وحدة IGBT التي سبقت تنسيق EconoPACK+4 اللاحق.
1800A جامع الحالي:القدرة الحالية المستمرة للوحدة عند درجة حرارة الحالة المقدرة. عند 1800 أمبير، تعد هذه واحدة من وحدات IGBT القياسية الأحدث في تنسيق EconoPACK+ - وهي مناسبة لفئات الطاقة الأعلى في تركيبات SIMOVERT MASTERDRIVES.
1600 فولت حجب الجهد:يتجاوز جهد انهيار المجمع والباعث 1600 فولت - مما يوفر هامش أمان 2× المطلوب عبر ناقل التيار المستمر ~ 800 فولت لنظام محرك تيار متردد قياسي 480 فولت، ويغطي الفولتية الأعلى لناقل التيار المستمر لتركيبات إمداد التيار المتردد 660-690 فولت.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | 6SY7000-0AD50 |
| وحدة IGBT | FZ1800R16KF4 (إنفينيون) |
| جامع الحالي | 1800 أ |
| حجب الجهد | 1600 فولت |
| طلب | سيموفيرت ماستردرايف |
| موضع | العاكس الجانبي للمولد |
| يكتب | وحدة الترانزستور IGBT |
سلسلة كتالوج 6SY7000 هي مجموعة قطع الغيار المخصصة لشركة Siemens لوحدات IGBT وأشباه موصلات الطاقة المستخدمة داخل محركات الشاسيه SIMOVERT MASTERDRIVES. تحدد البادئة 6SY هذه الأجزاء على أنها قطع غيار SIMOVERT - وليست وحدات IGBT مستقلة للتوزيع العام في السوق، ولكنها وحدات تم تكوينها مسبقًا واختبارها وفهرستها لمواضع تركيب MASTERDRIVES المحددة:
تحديد المواقع المحددة:يتوافق كل رقم جزء 6SY7000 مع موضع محدد داخل هيكل محرك MASTERDRIVES محدد - جانب المولد أو جانب الخط أو موضع الطور المحدد داخل الجسر العاكس.
المواصفات المطابقة مسبقًا:تضمن شركة Siemens أن وحدة FZ1800R16KF4 في 6SY7000-0AD50 تلبي متطلبات الواجهة الحرارية والتركيب ومحرك البوابة لهيكل MASTERDRIVES الذي يناسبها - مما يزيل عدم اليقين بشأن التوافق مقارنة بمصادر FZ1800R16KF4 العامة من كتالوج Infineon.
عند 1800 أمبير / 1600 فولت، يخدم 6SY7000-0AD50 أكبر تطبيقات المحركات الصناعية:
مصانع درفلة صناعة الصلب:المحرك الرئيسي والمحركات المساعدة لمطحنة الدرفلة على الساخن والبارد - مع تيارات محرك قصوى في نطاق كيلو أمبير أثناء عمليات دحرجة البليت والتحكم في التوتر.
ماكينات الورق والكرتون:تتطلب أنظمة التشغيل الرئيسية لماكينات الورق الكبيرة التحكم السلس في السرعة المتغيرة للمحركات في فئة متعددة الميجاوات.
رافعات التعدين:معدات رفع عمود المناجم العميقة — محركات كبيرة، وعزم دوران عالي، وعملية تجديدية أثناء الخفض، ودورات عمل تتطلب جهدًا كبيرًا.
محولات توربينات الرياح:مراحل العاكس من جانب الشبكة وجانب المولد في محولات طاقة توربينات الرياح متعددة الميجاوات - حيث يستوعب جهد الحجب 1600 فولت الفولتية الأعلى لوصلة التيار المستمر المستخدمة في تصميمات محولات الجهد العالي
س1: ما الفرق بين 6SY7000-0AD50 (1800A) و6SY7000-0AC37 (1200A) في نفس نظام MASTERDRIVES؟
6SY7000-0AD50 (FZ1800R16KF4, 1800A) هي وحدة عاكس جانب المولد/المحرك في تكوينات MASTERDRIVES الأعلى طاقة. 6SY7000-0AC37 (FZ1200R16KF4, 1200A) هي وحدة الخط/جانب العرض في أنظمة MASTERDRIVES المتجددة. يحمل جانب المولد عادةً ذروة تيار أعلى من جانب الخط أثناء أحداث التحميل الزائد للمحرك - ومن ثم تصنيف 1800 أمبير الأعلى لموضع جانب المولد.
س2: هل يمكن استبدال 6SY7000-0AD50 بمصدر مباشر FZ1800R16KF4 من Infineon؟
من الناحية الفنية، يستخدم 6SY7000-0AD50 جهاز Infineon FZ1800R16KF4 كجهاز IGBT الأساسي. ومع ذلك، يتم فحص وحدات سلسلة Siemens 6SY7000 مسبقًا وفهرستها لموضع تثبيت MASTERDRIVES المحدد. لأغراض ضمان وخدمة SIMOVERT MASTERDRIVES، يعد استخدام 6SY7000-0AD50 المفهرس من شركة Siemens هو النهج الصحيح. يعد الاستبدال المباشر لـ Infineon FZ1800R16KF4 ممكنًا من الناحية الفنية لمهندسي صيانة المحركات ذوي الخبرة الذين يمكنهم التحقق من الواجهة الحرارية وتوافق التركيب.
س3: ما هي احتياطات السلامة المطبقة عند استبدال 6SY7000-0AD50 في هيكل MASTERDRIVES؟
يحتفظ ناقل SIMOVERT MASTERDRIVES DC من فئة 1600 فولت بالجهد الخطير بعد عزل التيار الكهربائي - اتبع إجراء التفريغ الكامل لدليل صيانة MASTERDRIVES وتحقق من أن جهد ناقل التيار المستمر أقل من 50 فولت قبل الوصول إلى مكونات مرحلة الطاقة. بقدرة 1800 أمبير، تكون هذه الوحدات كبيرة الحجم وثقيلة من الناحية المادية - ويتطلب الأمر استخدام كلتا اليدين واحتياطات ESD المناسبة. اتبع مواصفات عزم الدوران الموثقة من شركة Siemens فيما يتعلق ببراغي تثبيت الوحدة.
س 4: ما هي الأعراض التي تشير إلى فشل وحدة IGBT 6SY7000-0AD50 في تثبيت MASTERDRIVES؟
عادةً ما تؤدي أعطال IGBT من جانب المولد إلى إنشاء إنذارات أجهزة F030 تشير إلى التيار الزائد لوحدة الطاقة أو ماس كهربائى أو عدم التشبع - تظهر أثناء تمكين محرك الأقراص أو تحت الحمل. تشير رموز الإنذار المحددة إلى مرحلة الجسر العاكس المتأثر. يمكنك التمييز بين أخطاء لوحة التحكم (التي تنتج أخطاء في المعلمات أو الاتصالات) وعن أخطاء المحركات (التي تنتج أنماط عدم التماثل الحالية). تأكد من خلال قياس مقاومة تقاطعات IGBT مع تفريغ حافلة DC.
س 5: ما هي مواصفات التركيب والواجهة الحرارية لـ 6SY7000-0AD50؟
تتطلب وحدات FZ1800R16KF4 EconoPACK+ سطح مبدد حراري مسطح ونظيف مع مركب واجهة حرارية مناسب (شحم حراري أو وسادة) وعزم دوران متصاعد وفقًا لمواصفات ورقة بيانات Infineon FZ1800R16KF4. يؤدي ضغط التلامس غير الكافي أو الواجهة الحرارية الملوثة إلى زيادة درجة حرارة الوصلة بشكل كبير في ظل نفس تبديد الطاقة - مما يقلل من موثوقية الوحدة ويحتمل أن يتسبب في فشل مبكر. اتبع دليل صيانة هيكل MASTERDRIVES لمعرفة عزم الدوران المحدد ومواصفات المركب الحراري.
