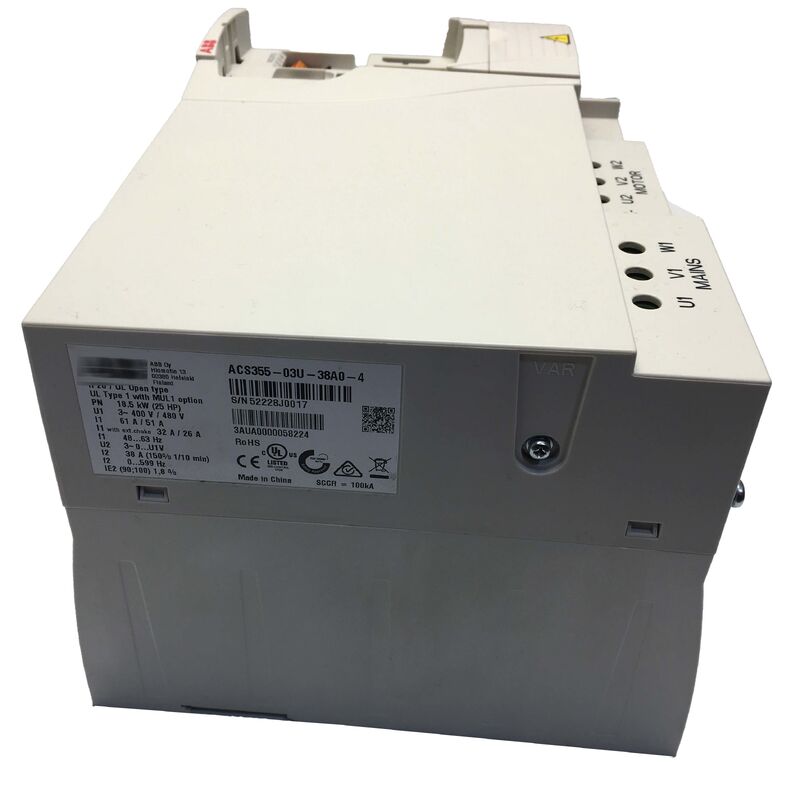

ACS355-03U-38A0-4 محول تردد ABB الأصلي الجديد ACS35503U38A04
  • ACS355-03U-38A0-4 محول تردد ABB الأصلي الجديد ACS35503U38A04
  • ACS355-03U-38A0-4 محول تردد ABB الأصلي الجديد ACS35503U38A04
  • ACS355-03U-38A0-4 محول تردد ABB الأصلي الجديد ACS35503U38A04
  • ACS355-03U-38A0-4 محول تردد ABB الأصلي الجديد ACS35503U38A04
  • ACS355-03U-38A0-4 محول تردد ABB الأصلي الجديد ACS35503U38A04

ACS355-03U-38A0-4 محول تردد ABB الأصلي الجديد ACS35503U38A04

مكان المنشأ الصين
اسم العلامة التجارية ABB
إصدار الشهادات CE RoHS
رقم الموديل ACS355-03U-38A0-4
تفاصيل المنتج
ماركة:
ايه بي بي
نموذج:
ACS355-03U-38A0-4
نوع المنتج:
محرك التردد المتغير
مسلسل:
ACS355
جهد الإدخال:
380-480 فولت تيار متردد
تيار الإخراج:
38 أ
تصنيف القوة:
18.5 كيلو واط
مرحلة:
3 المرحلة
فئة الحماية:
IP20
شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD 900-1100 / piece
تفاصيل التغليف
التغليف الأصلي
وقت التسليم
يومين
شروط الدفع
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض
100 جهاز كمبيوتر شخصى يوميا
وصف المنتج
ACS355-03U-38A0-4 محول تردد ABB الأصلي الجديد ACS35503U38A04
ACS355-03U-38A0-4 | محرك الآلات ABB ACS355 25HP 480V
إطار 38A / R4 / ناقل حلقة مفتوحة / إيقاف عزم الدوران الآمن / IP20
  • نطاق التردد:48-63 هرتز
  • درجة الحرارة المحيطة:-10 إلى +50 درجة مئوية
  • رطوبة:0-95% عدم التكثيف
  • الأبعاد (الارتفاع × العرض × العمق):9.61 × 10.24 × 6.65 بوصة
  • وزن:9.7 رطل
ACS355 — محرك ماكينات ABB للتطبيقات الصناعية المطلوبة
يعد ACS355 محرك الأقراص الصغير عالي المستوى من ABB للآلات الصناعية. يغطي ACS355-03U-38A0-4 تصنيف 25HP / 18.5kW في إطار R4 مدمج عند 480V - يخدم النطاق المتوسط ​​من نطاق إخراج عائلة ACS355 من 0.37 إلى 22kW.
تشمل مجالات التطبيق الأساسية معالجة المواد، ومعالجة الأغذية والمشروبات، ومعالجة المطاط والبلاستيك والخشب. هذه بيئات تتطلب تحكمًا موثوقًا في المحرك، واتصالاً مرنًا، وتشغيلًا سريعًا - وكلها خصائص مميزة لسلسلة ACS355.
المواصفات الرئيسية
المعلمة قيمة
تصنيف 25 حصان / 18.5 كيلو واط
تيار الإخراج 38 أ
جهد الإدخال 380-480 فولت تيار متردد، 3 مراحل
إطار ر4
الضميمة IP20 / UL نوع مفتوح
التحكم في المحركات ناقل الحلقة المفتوحة (ناقل بدون مستشعر)
الزائد 150% ثقيل
الكبح حقن DC + ترانزستور الكبح الديناميكي
إيقاف عزم الدوران الآمن قياسي (ستو)
المدخلات الرقمية 5
المدخلات التناظرية 2
النواتج 1 ريلاي، 1 رقمي، 1 تناظري
كفاءة IE2
التحكم في المحركات - ناقل الحلقة المفتوحة (ناقل بدون مستشعر)
ينفذ ACS355-03U-38A0-4 التحكم في ناقلات الحلقة المفتوحة - خوارزمية المتجهات بدون مستشعر من ABB والتي توفر تنظيمًا دقيقًا للسرعة وعزم الدوران بدون تشفير المحرك.
يقوم التحكم في ناقلات الحلقة المفتوحة بحساب تدفق المحرك وعزم الدوران باستخدام النماذج الرياضية للمحرك - للتكيف مع ظروف التشغيل الفعلية للمحرك في الوقت الفعلي. والنتيجة هي أداء يتجاوز بشكل كبير التحكم الأساسي في V / هرتز:
  • تنظيم السرعة:تنظيم محكم للسرعة عند الأحمال المنخفضة وأثناء فترات الحمل العابرة - الحفاظ على السرعة المحددة حتى مع تغير حمل المحرك فجأة.
  • عزم الدوران منخفض السرعة:يتم توفير عزم دوران عالي عند السرعات المنخفضة دون حدوث ردود فعل من جهاز التشفير - مما يتيح بدء التشغيل بسلاسة تحت الحمل والتحكم في التشغيل بسرعة منخفضة.
  • توافق المحرك:يعمل مع المحركات الحثية القياسية بدون أجهزة إضافية (بدون تشفير أو مقياس سرعة الدوران).
سيناريوهات التطبيق
ترقية محرك الناقل:تمت ترقية ناقل معالجة المواد من محرك ذو سرعة ثابتة إلى نظام تحكم في السرعة المتغيرة. يوفر ACS355-03U-38A0-4 تحكمًا متغير التردد بقوة 25 حصانًا مع تسارع وتباطؤ سلس - مما يمنع انزلاق الحزام والصدمات الميكانيكية أثناء البدء.
محرك آلة تجهيز الأغذية:تتطلب آلة تجهيز الأطعمة والمشروبات تحكمًا بمحرك متغير السرعة ذي تصنيف صحي. يتناسب إطار R4 المدمج الخاص بـ ACS355-03U-38A0-4 داخل خزانة التحكم بالماكينة مع توفير أداء التحكم المطلوب في المحرك.
الأسئلة المتداولة
س 1: ما هو الفرق بين تصنيفات الخدمة العادية (ND) والخدمة الشاقة (HD) لـ ACS355-03U-38A0-4؟
تم تصنيف ACS355-03U-38A0-4 بقوة 25 حصانًا / 38 أمبير في تكوين الخدمة الشاقة (تحميل زائد بنسبة 150% لمدة دقيقة واحدة). في خدمة الخدمة العادية (الحمل الزائد بنسبة 110%)، قد يدعم نفس الجهاز تصنيف طاقة مستمر أعلى قليلاً. بالنسبة للتطبيقات ذات متطلبات التحميل الزائد الدوري العالية - مثل الناقلات ذات التشغيل المتكرر تحت الحمل - يؤكد تصنيف HD 150% على ملاءمة محرك الأقراص.
س2: هل يجب توصيل مرشح EMC للتثبيت المتوافق مع CE؟
يتم شحن ACS355-03U-38A0-4 مع فصل مرشح EMC الداخلي الخاص به. للامتثال لعلامة CE في البيئات التي تتطلب حدود الانبعاثات المنفذة (EN 61800-3 الفئة C2 أو C3)، يجب توصيل مرشح EMC عبر رابط مرشح EMC الداخلي. يعد هذا اتصالاً لولبيًا بسيطًا داخل محرك الأقراص - راجع دليل الأجهزة ACS355 للتعرف على نقطة الاتصال المحددة.
س3: ما هي خيارات ناقل المجال المتوافقة مع ACS355-03U-38A0-4؟
يدعم ACS355 نطاقًا واسعًا من بروتوكولات ناقل المجال من خلال وحدات خيارات المكونات الإضافية. تتضمن المحولات المتاحة PROFIBUS-DP، وPROFINET، وEtherNet/IP، وModbus TCP، وCANopen، وDeviceNet، وغيرها - كل ذلك عبر فتحة خيارات محرك الأقراص. يتم إلحاق رمز المحول المحدد برقم الجزء الأساسي (على سبيل المثال، +K454 لـ PROFIBUS، +K475 لـ Ethernet/IP+Modbus TCP+PROFINET).
س 4: ما هي وحدات ماكرو التطبيق التي تم تحميلها مسبقًا في ACS355-03U-38A0-4؟
يتضمن ACS355 وحدات ماكرو متعددة للتطبيقات: ABB Standard (تشغيل VFD للأغراض العامة)، يدوي/تلقائي (تبديل محلي/تحكم عن بعد)، تحكم PID (تعليقات العملية مع وحدة تحكم PID مدمجة)، التحكم في عزم الدوران، والتحكم المتسلسل. تقوم وحدات الماكرو هذه بتكوين معلمات محرك الأقراص مسبقًا لوضع التحكم المحدد - مما يقلل وقت التشغيل من ساعات إلى دقائق للتطبيقات القياسية.
س5: ما هو الحد الأقصى لطول الكابل بين المحرك والمحرك؟
تعتمد حدود طول الكابل على نوع كابل المحرك، وإعدادات تردد تبديل المحرك، وما إذا كان يتم استخدام مفاعل الإخراج أو مرشح du/dt. بالنسبة لكابلات المحرك المحمية القياسية دون تصفية إضافية، تحدد ABB الحد الأقصى لأطوال الكابلات في دليل أجهزة ACS355 - عادةً 100 متر للتطبيقات القياسية. قد تتطلب الكابلات الأطول أو المحولات عالية التردد مفاعل إخراج للحد من ضغط du/dt على عزل المحرك.
ABB ACS355-03U-38A0-4 Frequency Converter
