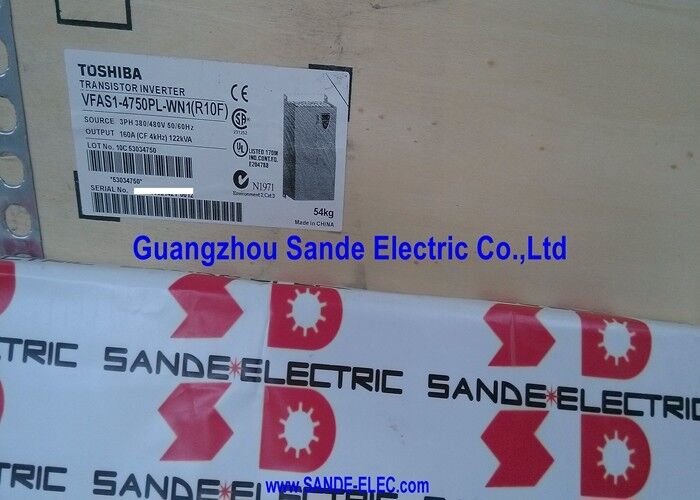

محول توشيبا VFAS1-4750PL-WN1 محول ترانزستور توشيبا VFAS14750PLWN1 شحن سريع

VFAS1-4750PL-WN1 | عاكس Toshiba Tosvert VF-AS1 — 75 كيلو وات / 400 فولت / 160 أمبير / ثلاثي الطور / وضع CT وVT / المضخات / المراوح / الناقلات

سلسلة VF-AS1 — محرك عالي الأداء للأغراض العامة

Tosvert VF-AS1 عبارة عن منصة محرك التردد المتغير للأغراض العامة من Toshiba، والتي تغطي نطاقًا واسعًا من الطاقة بدءًا من المنشآت الصناعية ذات القدرة المنخفضة بالكيلوواط وحتى المنشآت الصناعية ذات السعة العالية. يقع VFAS1-4750PL-WN1 عند نقطة 75 كيلووات في نطاق فئة 400 فولت - وهي سعة تغطي معدات المعالجة المتوسطة إلى الكبيرة بما في ذلك مضخات التدوير، والمراوح كبيرة الحجم، وأنظمة النقل المحملة.

يدعم VF-AS1 كلاً من وضعي التحكم CT (العزم الثابت) وVT (العزم المتغير). وضع CT مخصص للأحمال التي تتطلب عزم دوران كاملًا عبر نطاق السرعة - الناقلات، والضواغط، ومضخات الإزاحة الإيجابية. وضع VT مخصص لأحمال الطرد المركزي - المراوح ومضخات الطرد المركزي - حيث ينخفض ​​عزم الدوران المطلوب مع السرعة. يؤدي تحديد الوضع الصحيح إلى تحسين الإدارة الحرارية لمحرك الأقراص وخصائص الإخراج لنوع الحمل المتصل.

المواصفات الرئيسية

التحكم في السرعة وعزم الدوران للعمليات الصناعية

يتحكم محرك التردد المتغير في سرعة المحرك عن طريق ضبط تردد الخرج والجهد. يتحكم VFAS1-4750PL-WN1 في المحرك من سرعة قريبة من الصفر إلى السرعة القصوى المقدرة، مع تسارع سلس ومنحدرات تباطؤ - مما يزيل الضغط الميكانيكي لبدء التشغيل المباشر على الخط.

بالنسبة لتطبيقات المضخات، يحل التحكم في السرعة المتغيرة محل صمامات الاختناق كآلية للتحكم في التدفق. يؤدي تشغيل المضخة بسرعة 70% إلى استخدام ما يقرب من 34% من الطاقة مقارنة بالتشغيل الخانق بأقصى سرعة — ويتناسب توفير الطاقة مع مكعب نسبة السرعة. بالنسبة للمضخات والمراوح الكبيرة التي تعمل بشكل مستمر، يمثل هذا الانخفاض في استهلاك الطاقة المبرر الاقتصادي الأساسي لتركيب محرك الأقراص.

عند خرج 75 كيلووات، يغطي VFAS1-4750PL-WN1 أحجام المحركات المناسبة لمضخات إمداد المياه الصناعية، ووحدات معالجة الهواء HVAC، ومراوح تهوية العمليات، وأنظمة قيادة الناقلات متوسطة الخدمة.

سيناريوهات التطبيق

عملية مضخة إمدادات المياه:تقوم محطة ضخ المياه التابعة للبلدية بتشغيل ثلاث مضخات طرد مركزي بقدرة 75 كيلو وات بالتوازي. يتم التحكم في كل مضخة بواسطة VFAS1-4750PL-WN1، مما يسمح للمحطة بمطابقة إنتاج المضخة مع الطلب من خلال تغيير السرعة بدلاً من تشغيل المضخات وإيقافها.

مروحة التهوية الصناعية:تتطلب مروحة تهوية محطة المعالجة الكبيرة تدفق هواء متغيرًا لأنماط الإنتاج المختلفة. يحل المحرك بقدرة 75 كيلو وات محل المحرك ذي السرعة الثابتة مع التحكم في المخمدات - وتتنوع سرعة المروحة بشكل مباشر، مما يمنع فقدان المخمدات.

محرك الناقل:يتطلب تشغيل الناقل بقدرة 75 كيلووات في نظام مناولة المواد السائبة بداية سلسة تحت الحمل الكامل. يوفر VFAS1-4750PL-WN1 في وضع CT تسارعًا يمكن التحكم فيه من السكون، مما يزيل رعشة الحزام والصدمات الميكانيكية عند بدء التشغيل.

التعليمات

س 1: ما الذي تشير إليه اللاحقة "WN1" في VFAS1-4750PL-WN1؟

تشير رموز اللاحقة في رقم الجزء VF-AS1 إلى خيارات التكوين - نوع العلبة وخيارات التصفية ومتغيرات المواصفات الإقليمية. تشير اللاحقة "WN1" إلى التكوين المحدد لهذه الوحدة المحددة، بما في ذلك غلافها وخيارات الترشيح. تأكد من التكوين الدقيق وفقًا لدليل اختيار منتج Toshiba VF-AS1 عند الحاجة إلى الاستبدال أو التحديد المكافئ.

س2: ما هو الفرق بين وضع CT وVT لـ VFAS1-4750PL-WN1؟

يتم تحديد وضع CT (عزم الدوران الثابت) للأحمال التي تتطلب عزم دوران كاملًا في جميع السرعات - الناقلات والضواغط ومضخات الإزاحة الإيجابية. وضع VT (عزم الدوران المتغير) مخصص لأحمال الطرد المركزي - المراوح ومضخات الطرد المركزي - حيث ينخفض ​​الطلب على عزم الدوران مع السرعة وفقًا لقانون التربيع. يتيح تحديد وضع VT على الحمل المناسب تيارًا مستمرًا أعلى بأقصى سرعة؛ يعد اختيار التصوير المقطعي المحوسب على حمل الطرد المركزي أمرًا آمنًا ولكنه يستخدم التصنيف الحراري المقطعي الأكثر تحفظًا.

Q3: ما هو مصدر طاقة الإدخال المطلوب لـ VFAS1-4750PL-WN1؟

يتطلب محرك الأقراص مصدر تيار متردد ثلاثي الطور في النطاق 400-480 فولت عند 50 هرتز أو 60 هرتز. يغطي الاسمي 400 فولت الإمدادات الصناعية القياسية IEC (الشبكات الأوروبية/الآسيوية 380 فولت/400 فولت/415 فولت). يغطي الطرف 480 فولت أمريكا الشمالية وبعض الإمدادات الآسيوية 460 فولت/480 فولت. يجب تركيب قاطع دائرة رئيسي أو مفتاح فصل منصهر تم تصنيفه بشكل صحيح في أعلى محرك الأقراص وفقًا للأكواد الكهربائية المحلية.

Q4: هل يشتمل VFAS1-4750PL-WN1 على مقاوم فرامل مدمج؟

عند 75 كيلووات، لا يشتمل VF-AS1 على مقاومة فرامل مدمجة. يلزم وجود مقاومة فرامل خارجية (طراز PBR7-017W3R7 لمتغير 75 كيلووات) ووحدة فرملة للتطبيقات التي تحتاج إلى فرامل تباطؤ نشطة - مثل الأحمال ذات القصور الذاتي العالي أو الأحمال العمودية التي تتطلب نزولًا متحكمًا. بالنسبة لتطبيقات المضخة والمروحة حيث يكون التوقف عن التوقف أمرًا مقبولاً، فإن مقاومة الكبح غير مطلوبة عادةً.

س5: ما هي أنواع المحركات المتوافقة مع VFAS1-4750PL-WN1؟

تم تصميم VF-AS1 للمحركات الحثية القياسية ذات التيار المتردد ثلاثية الطور. تتوافق خصائص خرج المحرك مع المحركات الحثية القياسية IEC أو NEMA المصنفة لفئة الجهد المناسبة. بالنسبة للمحركات المتزامنة ذات المغناطيس الدائم أو أنواع المحركات الخاصة، تحقق من التوافق مع إعدادات خوارزمية التحكم الخاصة بـ VF-AS1. يجب ألا يتجاوز التيار المقنن للمحرك معدل إخراج المحرك 160 أمبير.
